一、收斂判據的選擇

結構弛豫的判據一般有兩種選擇：能量和力。這兩者是相關的，理想情況下，能量收斂到基態，力也應該是收斂到平衡態的。但是數值計算過程上的差異導致以二者為判據的收斂速度差異很大，力收斂速度絕大部分情況下都慢于能量收斂速度。這是因為力的計算是在能量的基礎上進行的，能量對坐標的一階導數得到力。計算量的增大和誤差的傳遞導致力收斂慢。

?

到底是以能量為收斂判據，還是以力為收斂判據呢？關心能量的人，覺得以能量為判據就夠了；關心力相關量的人，沒有選擇，只能用力作為收斂標準。對于超胞體系的結構優化，文獻大部分采用Gamma點做單點優化。這個時候即使采用力為判據（EDIFFG=-0.02），在做靜態自洽計算能量的時候，會發現，原本已經收斂得好好的力在不少敏感位置還是超過了結構優化時設置的標準。這個時候，是不是該懷疑對超胞僅做Gamma點結構優化的合理性呢？是不是要提高K點密度再做結構優化呢？

?

在我看來，這取決于所研究的問題的復雜程度。我們的計算從原胞開始，到超胞，到摻雜結構，到吸附結構，到反應和解離。每一步都在增加復雜程度。結構優化終點與初始結構是有關的，如果遇到對初始結構敏感的優化，那就頭疼了。而且，還要注意到，催化反應不僅與原子本身及其化學環境有關，還會與幾何構型有關。氣固催化反應過程是電子的傳遞過程，也是分子拆分與重新組合的過程。如果優化終點的構型不同，可能會導致化學反應的途徑上的差異。僅從這一點來看，第一性原理計算的復雜性，結果上的合理性判斷都不是手冊上寫的那么簡單。

?

對于涉及構型敏感性的結構優化過程，我覺得，以力作為收斂判據更合適。而且需要在Gamma點優化的基礎上再提高K點密度繼續優化，直到靜態自洽計算時力也是達到收斂標準的。

?

二、結構優化參數設置

結構優化，或者叫弛豫，是后續計算的基礎。其收斂性受兩個主要因素影響：初始結構的合理性和弛豫參數的設置。

?

初始結構

初始結構包括原子堆積方式，和自旋、磁性、電荷、偶極等具有明確物理意義的模型相關參數。比如摻雜，表面吸附，空位等結構，初始原子的距離，角度等的設置需要有一定的經驗積累。DFT計算短程強相互作用（相對于范德華力），如果初始距離設置過遠（如超過4埃），則明顯導致收斂很慢甚至得到不合理的結果。

?

比較好的設置方法可以參照鍵長。比如CO在O頂位的吸附，可以參照CO2中C-O鍵長來設置（如增長20%）。也可以參照文獻。記住一些常見鍵長，典型晶體中原子間距離等參數，有助于提高初始結構設置的合理性。實在不行，可以先在小體系上測試，然后再放到大體系中算。

?

弛豫參數

弛豫參數對收斂速度影響很大，這一點在計算工作沒有全部鋪開時可能不會覺察到有什么不妥，反正就給NSW設置個“無窮大”的數，最后總會有結果的。但是，時間是寶貴的，恰當?shù)脑O置3小時就收斂的結果，不恰當?shù)脑O置可能要一個白天加一個黑夜。如果你趕文章或者趕著畢業，你就知道這意味這什么。

?

結構優化分電子迭代和離子弛豫兩個嵌套的過程。電子迭代自洽的速度，有四個響很大的因素：初始結構的合理性，k點密度，是否考慮自旋和高斯展寬（SIGMA）；離子弛豫的收斂速度，有三個很大的影響因素：弛豫方法（IBRION）,步長（POTIM）和收斂判據（EDIFFG）。

?

一般來說，針對理論催化的計算，初始結構都是不太合理的。因此一開始采用很粗糙的優化（EDIFF=0.001，EDIFFG=-0.2），很低的K點密度(Gamma)，不考慮自旋就可以了，這樣NSW<60的設置就比較好。其它參數可以默認。

?

經過第一輪優化，就可以進入下一步細致的優化了。就我的經驗，EDIFF=1E-4,EDIFFG=-0.05，不考慮自旋，IBRION=2，其它默認，NSW=100;跑完后可以設置IBRION = 1，減小OPTIM（默認為0.5，可以設置0.2）繼續優化。

?

優化的時候讓它自己悶頭跑是不對的，經?？纯粗虚g過程，根據情況調節優化參數是可以很好的提高優化速度。這個時候，提交兩個以上的任務排隊是好的方式，一個在調整的時候，下一個可以接著運行，不會因為停下當前任務導致機器空閑。

?

無論結構優化還是靜態自洽，電子步的收斂也常常讓新手頭痛。如果電子步不能在40步內收斂，要么是參數設置的問題，要么是初始模型太糟糕（糟糕的不是一點點）。

?

靜態自洽過程電子步不收斂一般是參數設置有問題。這個時候，改變迭代算法（ALGO），提高高斯展寬（SIGMA增加）,設置自洽延遲（NELMDL）都是不錯的方法。對于大體系比較難收斂的話，可以先調節AMIN,BMIX跑十多步，得到電荷密度和波函數，再重新計算。實在沒辦法了，可以先放任它跑40步，沒有收斂的跡象的話，停下來，得到電荷密度和波函數后重新計算。一般都能在40步內收斂。

?

對于離子弛豫過程，不調節關系也不大。開始兩個離子步可能要跑滿60步（默認的），后面就會越來越快了。

?

總的說來，一般入門者，多看手冊，多想多理解，多上機實踐總結，比較容易提高到一個熟練操作工的水平。

?

如果要想做到“精確打擊”，做到能在問題始發的時候就立刻采取有效措施來解決，就需要回歸基礎理論和計算方法上來了。

?

高手啊高手，到底是什么樣的境界？

?

三、優化結果對初始結構和“優化路徑”的依賴

原子吸附問題不大，但是小分子吸附，存在初始構型上的差異。slab上水平放置，還是垂直放置，可能導致收斂結果上的差異。根據H-K理論，理想情況下，優化得到的應該是全局最小，但在數值計算的時候可能經常碰到不是全局最小的情況。實際操作中發現，多個不同初始結構優化收斂后在能量和結構上存在一定差異。

?

為了加快收斂速度，特別是對于表面-分子吸附結構，初始放松約束，比如EDIFF=1E-3，EDIFFG=-0.3,NSW=30可能是很好的設置。但是下面的情況應當慎重：
EDIFF=1E-3;
EDIFFG=-0.1;！或者更小
NSW=500；！或者更大

電子步收斂約束較小，而離子步約束偏大，離子步數又很多，這種情況下，可能導致的結果是結構弛豫到嚴重未知的區間。

?

再在這個基礎上提高約束來優化，可能就是徒勞的了——結果不可逆轉的偏向不正常的區間。

?

好的做法，是對初始結構做比較松弛的約束，弛豫離子步NSW應該限制在一個較小的數值內。EDIFF=1E-3的話，EDIFFG也最好是偏大一些，如-0.3而不是-0.1. 這樣可以在較少的步數內達到初步收斂。

?

對于遠離基態的初始結構，一開始在非常松弛的約束下跑若干離子步，時間上帶來的好處是很大的。對于100個原子的體系用vasp做Gamma點優化，如果一開始就是正常優化（ EDIFF=1E-4,EDIFFG=-0.02）設置，開始十個離子步可能都要花上幾個小時。如果這個時候才發現輸入文件有錯誤，那下午的時間就白費了，順便帶上晚上機器空轉。

?

所以，我習慣的做法，是在初始幾步優化后，會用xcrysden 檢查一下XDATCAR中的數據，用xdat2xyz.pl生成movie.xyz，然后看看弛豫過程是不是按照設想的那樣。后續過程跑完一個收斂過程，就再檢查一下movie.xyz。如此這般，才放心的展開后續計算。

?

結構優化是個煩心的事情，這是所有可以寫入論文中的甜蜜內容的前戲。如果到后來處理數據畫出漂亮的圖形來才發現結構優化錯了，那時就會感嘆手冊上提醒的：test,test,test,。。。。是多么的高明。

?

四、目的導向的結構優化

結構優化到這個階段，是高級的了。為了得到特定結構，或者為了驗證某些猜想，需要設計合理的初始結構，然后在這個基礎上小心優化，比如POTIM=0.1跑幾步看看，然后修改優化參數。

?

我遇到過的一件跟結構優化關系很大的算例是CeO2氧空位結構電子局域的問題。

?

?

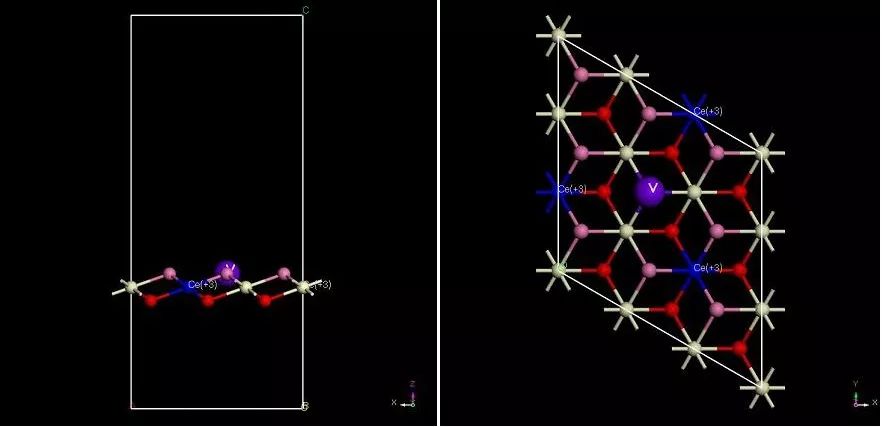

CeO2(111)的一個O-Ce-O三明治結構（左，側視圖；右，俯視圖；V，O空位）

按照一般方式（從優化好的bulk建slab模型，然后優化）得到一個O空位留下的兩個電子均勻局域到O次外層三個Ce原子上，得到空位形成能2.34eV.經高人指點后，調節空位附近O原子位置，打破對稱性后重新優化，兩個電子完美的局域到兩個Ce原子上了。并且空位形成能降低到2.0X eV。從這個例子可以看到，結構優化存在不少技巧的，這些技巧建立在研究者對模擬對象的物理意義的理解上。對物理圖像的直觀深入理解，才能做好模型預設，在此引導下才可能有目的的優化出不比尋常的結果。

?

目前第一性原理理論中的交換關聯泛函部分包含經驗參數?？紤]這一點對優化結果的影響也很有意思。比如有專家提到，DFT+U參數對某些結構的收斂終態構型有影響。構型的變化可能影響表面反應過程。基于這一點，一個好的計算研究可能就出來了。

?

真實過程總是復雜多變的。無論何種模擬，估計都可以找到一些試驗現象來驗證。但是到底應該如何評判模擬結果，如何從第一性原理研究中得出有意義的結論需要很好的洞察力。這樣的模擬不見得就必須建立的試驗的基礎上，完全憑空設計的模型有可能更能優美的解釋本質。
