多鐵性材料因同時具備鐵電性和鐵磁性引起廣泛興趣，其獨(dú)特的物理特性在先進(jìn)器件應(yīng)用方面具有極大的潛力。然而，在傳統(tǒng)的多鐵性材料中，尺寸效應(yīng)、懸掛鍵和界面效應(yīng)嚴(yán)重限制了其在納米尺度器件應(yīng)用中的潛力。最近的理論和實驗研究表明了在范德華層狀CuCrP2 S6 （CCPS）中實現(xiàn)二維多鐵性的可能性。然而，由于在CCPS中引入的磁性Cr離子，導(dǎo)致了反鐵電和反鐵磁性，使得CCPS宏觀上自發(fā)極化消失。 基于此，香港理工大學(xué) 郝建華 講座教授（通訊作者） 、博士生 姚泳芙 (第一作者)等人 報道了在室溫下直接觀察二維CCPS的面外鐵電特性。 通過壓電力顯微鏡測試，充分展示了二維CCPS納米片中鐵電極化狀態(tài)的翻轉(zhuǎn)特性。 此外，在低至2.6納米（四層）的CCPS納米片中，展示了外加電場可控的鐵電極化翻轉(zhuǎn)和電滯 回線現(xiàn)象。 通過原子分辨掃描透射電子顯微鏡的使用，揭示了室溫下二維CCPS的鐵電性 源自層內(nèi)銅離子在 垂直方向上偏離中心位置，從而產(chǎn)生自發(fā)的鐵電極化現(xiàn)象。 此外，基于二維CCPS鐵電性制作的納米 器件進(jìn)一步展示了其在非易失性存儲器件以及通過CCPS構(gòu)建異質(zhì)結(jié)構(gòu)制作新型多鐵性器件中的潛在應(yīng)用價值。 此內(nèi)容已發(fā)表于期刊 《 Nature Communications 》 。 多鐵性材料在基礎(chǔ)研究和各種技術(shù)應(yīng)用方面具有極高的需求和潛力。但是，在單相材料中同時實現(xiàn)鐵電性和鐵磁性具有巨大挑戰(zhàn)，這也導(dǎo)致多鐵性材料相對較為罕見。CuCrP2 S6 （CCPS）由于與鐵電材料CuInP2 S6 (CIPS)的相似性以及內(nèi)含的磁性Cr離子，被認(rèn)為是實現(xiàn)低維多鐵性的潛在候選材料。盡管如此，目前還缺乏確鑿的證據(jù)證明CCPS在室溫下具備鐵電特性，并且對其鐵電性產(chǎn)生機(jī)制的詳細(xì)探究也尚未展開。 晶體結(jié)構(gòu)與鐵電特性表征

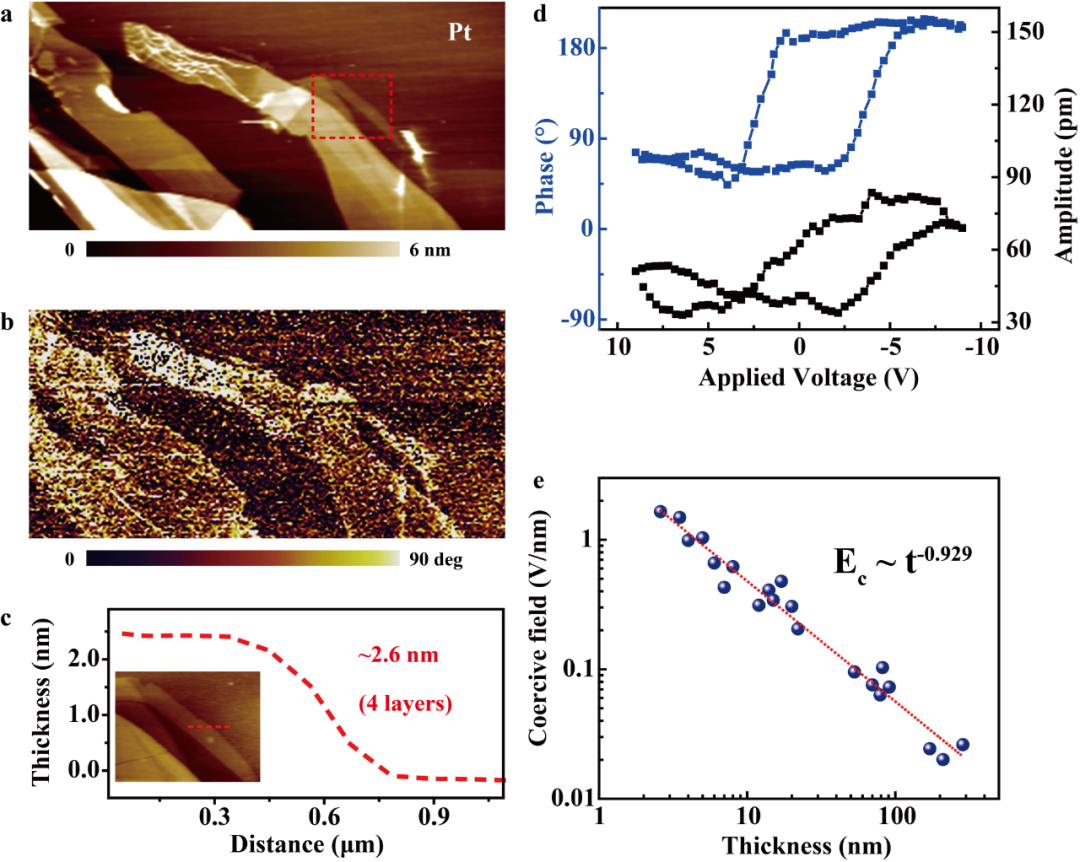

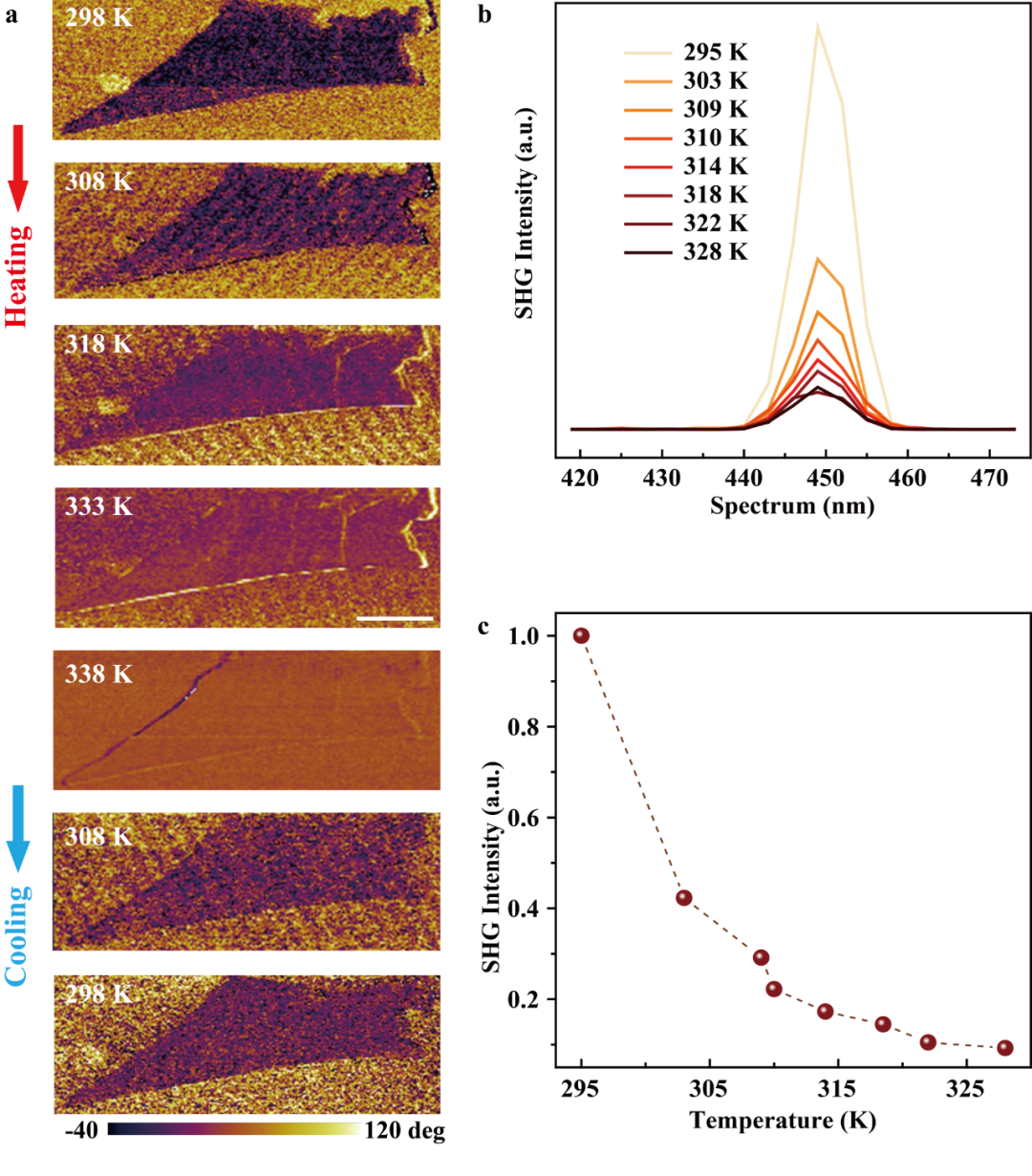

拉曼光譜、XRD 和 TEM 結(jié)果表明研究工作中使用的CCPS晶體具有高結(jié)晶性。通過壓電響應(yīng)力顯微鏡 (PFM),和二次諧波(SHG)顯微鏡,作者展示了二維范德華層狀結(jié)構(gòu)CCPS具有穩(wěn)定的室溫面外鐵電特性。在偏壓的施加下，從塊狀到只有四層厚度的CCPS納米片中均表現(xiàn)出垂直方向的鐵電極化翻轉(zhuǎn)和電滯回線現(xiàn)象。

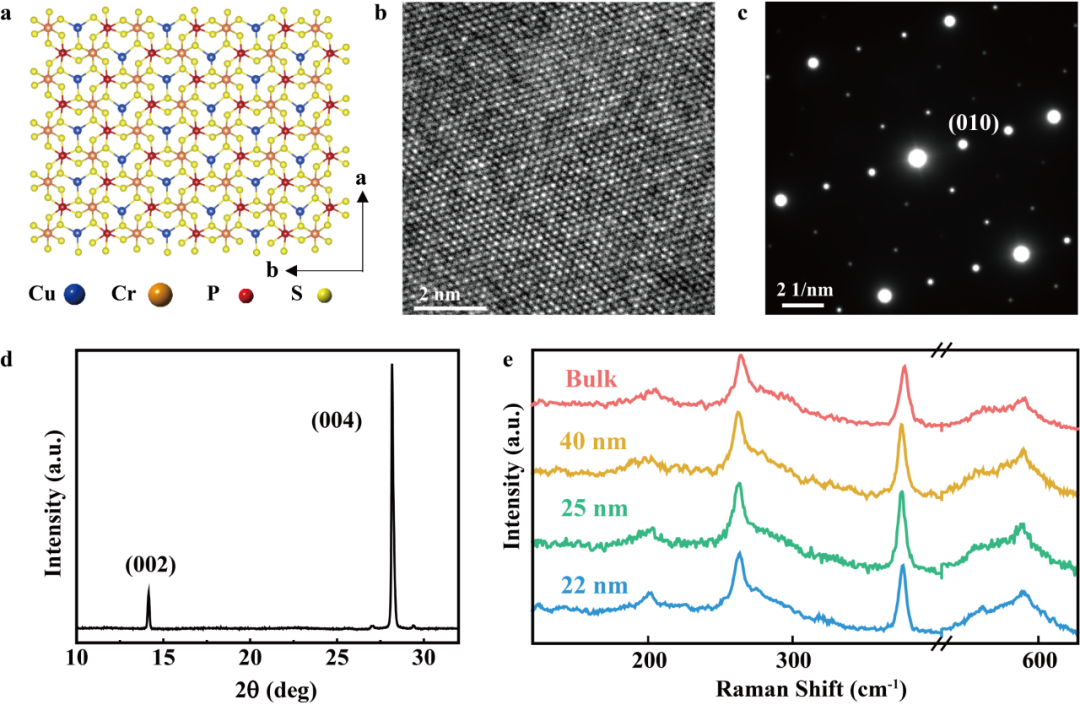

圖1. 范德華層狀結(jié)構(gòu)材料CCPS的結(jié)構(gòu)表征

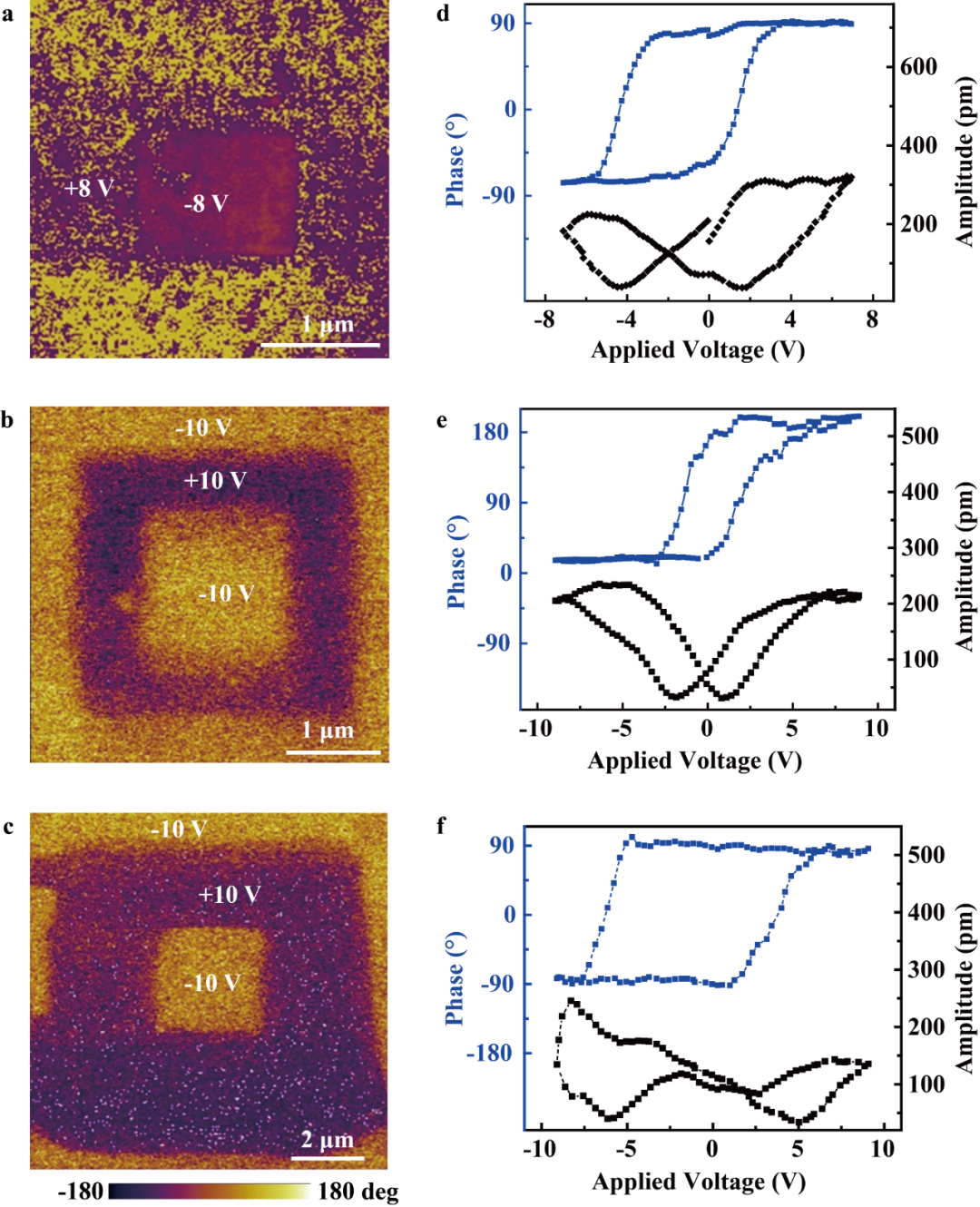

圖3. CCPS納米片中的電極化翻轉(zhuǎn)
CCP S室溫面外鐵電的產(chǎn)生機(jī)制
透過原子分辨掃描透射電子顯微鏡(HAADF-STEM)圖像，作者展示了在相反鐵電極化結(jié)構(gòu)CCPS層內(nèi)銅離子的位置,并揭示了二維材料CCPS的鐵電特性源自其層內(nèi)的銅離子在垂直方向偏離中心排序,因而產(chǎn)生自發(fā)的鐵電極化現(xiàn)象。

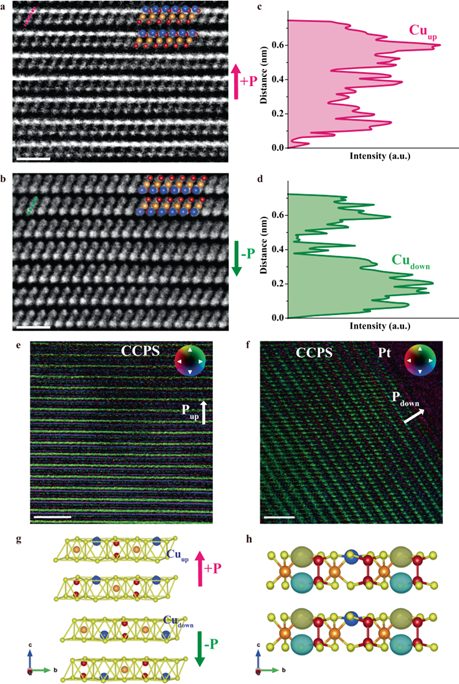

圖5. CCPS剖面的原子分辨STEM結(jié)果分析 鐵電納 米 器件
二維材料具有無懸掛鍵表面和弱層間作用力的優(yōu)勢，可以輕易集成異質(zhì)結(jié)構(gòu)，并在各種應(yīng)用上展現(xiàn)出巨大的前景。為展示二維鐵電材料CCPS的潛在應(yīng)用，作者構(gòu)建了由垂直堆疊的CCPS納米片和單層石墨烯組成的鐵電隧穿結(jié)（FTJ），以及由CCPS納米片和Pt 組成的垂直鐵電二極管。電傳輸特性測量結(jié)果表明基于二維CCPS的鐵電二極管具有良好的可重復(fù)性和可靠度。在超過20次循環(huán)的電傳輸特性測量中, 鐵電二極管的電滯行為和極化翻轉(zhuǎn)電壓幾乎一致，說明基于二維CCPS的納米器件具有良好的可重復(fù)性。經(jīng)過1500次循環(huán)讀取后，CCPS納米器件的開關(guān)比仍能維持在兩個數(shù)量級，表明CCPS中鐵電極化的狀態(tài)保持良好。
Direct observation of intrinsic room-temperature ferroelectricity in 2D layered CuCrP2 S6 , Nature Communications ,2023 , DOI: https://doi.org/10.1038/s41467-023-43097-2.
原創(chuàng)文章，作者：菜菜歐尼醬，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/12/06/18b13011e7/
-透明背底.png)
