国精产品wk5777,国产zzjjzzjj视频全免费,女班长给我看她小积积作文

無鉑族金屬(PGM)催化劑的開發(fā)顯著降低了氫質(zhì)子交換膜燃料池(PEMFC)的成本，有利于PEMFC的大規(guī)模應(yīng)用。在質(zhì)子交換膜燃料電池(PEMFC)的酸性環(huán)境中，具有原子分散FeN₄位點的Fe-N-C是替代Pt進行陰極氧還原反應(yīng)(ORR)的理想催化劑。然而，與Pt活性位點一樣，O₂和ORR中間體在FeN₄活性位點上的吸附強度過強。這對于首選的4e^?轉(zhuǎn)移途徑來說，切斷O-O鍵的活化勢壘太高。

此外，由于ORR過程中可能發(fā)生Fe-N鍵斷裂，實現(xiàn)相當(dāng)于/超過Pt的穩(wěn)定性仍然是一個挑戰(zhàn)。因此，調(diào)節(jié)FeN₄活性位點的電子和幾何結(jié)構(gòu)以調(diào)節(jié)吸附能，降低反應(yīng)活化能并加強Fe-N鍵，對于改善FeN₄位點的效能和穩(wěn)定性至關(guān)重要。

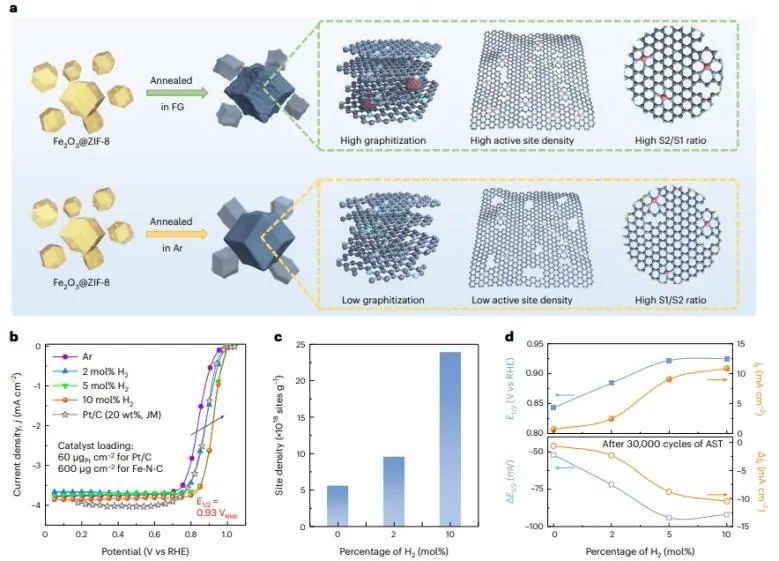

近日，紐約州立大學(xué)布法羅分校武剛、阿貢國家實驗室Deborah J. Myers、印第安納大學(xué)與普渡大學(xué)印第安納波利斯聯(lián)合分校謝建和匹茲堡大學(xué)王國峰等報道了FeN₄位點的局部碳和氮配位結(jié)構(gòu)及其位點密度可以通過將H₂添加到惰性Ar氣氛(混合氣體，F(xiàn)G)中進行熱活化來調(diào)節(jié)(這是在催化劑合成過程中產(chǎn)生活性位點的關(guān)鍵步驟)。

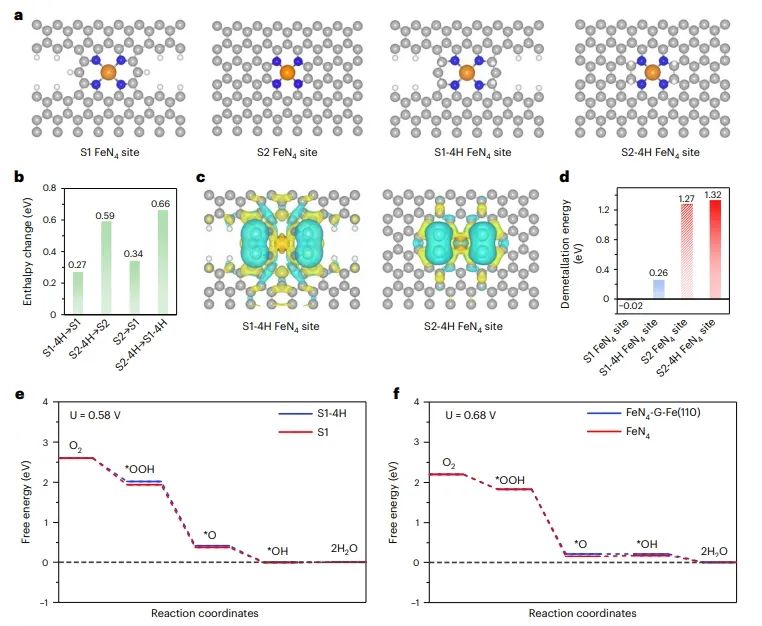

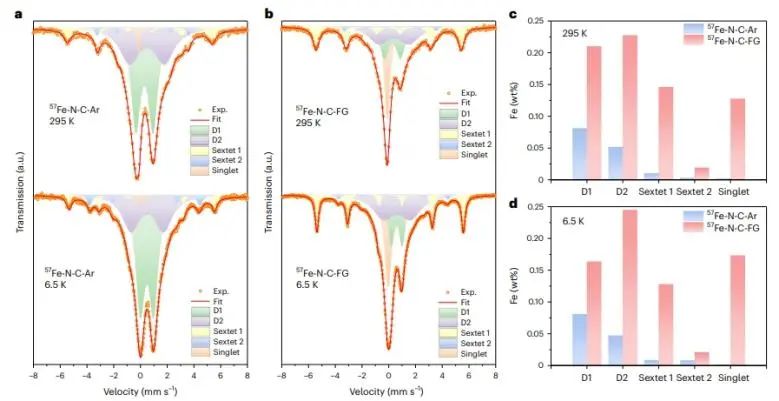

由于在高溫下H₂的存在加速了碳?xì)饣^程，F(xiàn)G可以有利于在石墨化的碳中保留穩(wěn)定的S2中心(與吡啶氮配位的FeN₄位點)，并去除催化劑中無定形碳中不穩(wěn)定的S1中心(與吡咯氮配位的FeN₄位點)。值得注意的是，與傳統(tǒng)的FeN₄位點不同，由于在FG下的熱活化期間鄰近FeN₄位點的碳原子的氫化，S1和S2位點含有縮短的Fe-N鍵，理論上其能夠產(chǎn)生增強的內(nèi)在穩(wěn)定性，同時保持高活性。

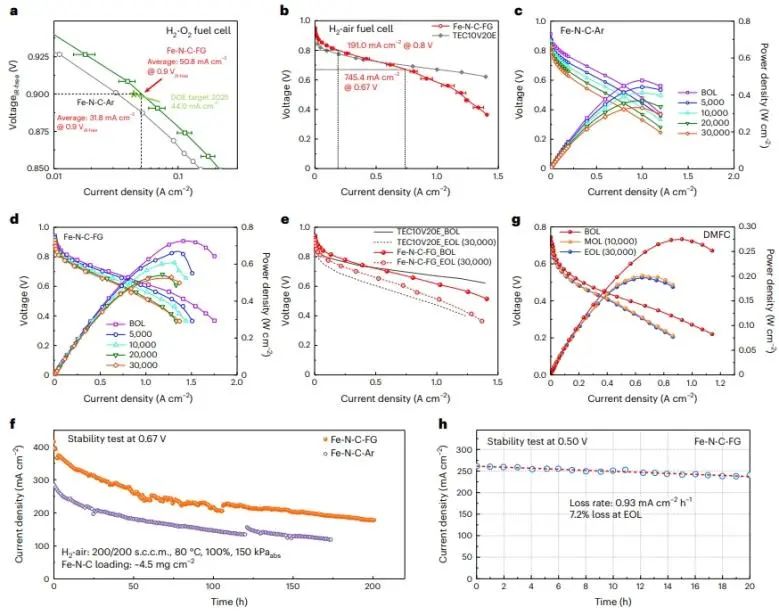

實驗結(jié)果表明，所制備的Fe-N-C催化劑具有優(yōu)越的活性和改善的穩(wěn)定性。由Fe-N-C陰極制成的膜電極組件(MEA)在1.0 bar O₂下，0.9 V_iR-free時達(dá)到50.8 mA cm^-2的電流密度；在1.0 bar 空氣條件下，MEA在0.80 和0.67 V時產(chǎn)生的電流密度分別為191.0 和745.4 mA cm^-2，優(yōu)于在動電壓區(qū)(>0.75 V)的Pt/C陰極(TEC10V20E，0.1 mg_Pt cm^-2)。

同時，由于S1型和S2型FeN₄位點的內(nèi)在穩(wěn)定性增強，MEA性能的退化得到緩解。在H₂-空氣條件下經(jīng)歷30000次電壓加速應(yīng)力測試(AST)循環(huán)后，MEA在0.8 V下仍能保持67 mA cm^-2的電流密度。綜上，該項研究所提出的H₂-Ar FG熱活化策略對于破質(zhì)子交換膜燃料電池活性-穩(wěn)定性的平衡障礙，設(shè)計具有高性能和耐久性的Fe-N-C催化劑具有重要意義。

Tuning the thermal activation atmosphere breaks the activity–stability trade-off of Fe–N–C oxygen reduction fuel cell catalysts. Nature Catalysis, 2023. DOI: 10.1038/s41929-023-01062-8

原創(chuàng)文章，作者：wdl，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/12/27/968b24fc5f/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?四單位聯(lián)合Nature Catalysis：熱活化氣氛中加點H2，打破Fe-N-C催化劑活性-穩(wěn)定性的權(quán)衡

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?四單位聯(lián)合Nature Catalysis：熱活化氣氛中加點H2，打破Fe-N-C催化劑活性-穩(wěn)定性的權(quán)衡

相關(guān)推薦

分享到：
