末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

三院院士孫學良,最新Nature子刊!

三院院士孫學良,最新Nature子刊!
成果簡介
固體電解質(Solid electrolyte, SEs)對于提高全固態電池(all-solid-state batteries, ASSBs)的安全性、長循環性和在不同溫度下的可行性至關重要。基于此,加拿大西安大略大學孫學良院士和Tsun-Kong Sham(共同通訊作者)等人報道了一個新型的非晶態固體電解質(SEs),xLi2O-MCly(M=Ta或Hf,0.8?≤?x?≤?2,y=5或4)。xLi2O-MCly非晶態SEs在25 °C下可達到6.6×10?3?S cm?1的理想離子電導率,是所有已報道的非晶態SEs中最高的數值之一,與晶體電解質相當。
作者還構建了xLi2O-MCly非晶態SEs的混合陰離子結構模型,并與離子電導率相關。此外,作者還發現xLi2O-MCly非晶態SEs中末端氯離子豐富的氧結合陰離子網絡對鋰離子的快速傳導起著重要的作用。更重要的是,使用非晶態SEs的全固態電池在25 °C和-10 °C下都表現出優異的電化學性能。在電流密度為400 mA g?1下使用xLi2O-MCly非晶態SEs可以實現全固態電池的長循環壽命(充/放電次數超過2400次)),顯示了氯氧非晶固體電解質廣闊的應用前景。
研究背景
全固態電池(ASSBs)具有安全、可靠和高能量密度等優點,受到了廣泛的關注。其中,ASSBs的關鍵組件是固體電解質(SEs),可以使用高壓正極和鋰(Li)金屬負極來提高能量密度。良好SEs的基本要求之一是高離子電導率,具有長程有序結構的SEs晶體表現出連續、快速的鋰離子傳導。雖然晶體SEs的離子傳導機制已經被廣泛研究,為尋找新的超離子導體提供指導,但一些非晶態SEs也表現出良好的潛力,但研究較少。
非晶態SEs具有柔性、易制造、晶界低、成分變化寬、離子傳導各向同性等主要優點,但非晶態SEs的研究進展緩慢。其中,非晶態SEs的離子電導率通常低于傳統的晶體SEs,同時缺乏長程周期性,使得難以理解非晶態材料中的離子傳導機制。對于非晶態材料的結構建模和離子擴散率預測,目前已建立的通用理論非常有限。對比硫化物化合物,氧化物基非晶態SEs表現出更好的(電)化學穩定性,但它們在室溫下的離子電導率為10-9至10-6?S cm-1,與體積型ASSBs的基準相差甚遠。然而,如果非晶態SEs要與晶體SEs競爭,則需要高導電性和與有利的層狀氧化物正極的良好相容性。
圖文導讀
制備與表征
作者以不同的化學計量比對Li2O和TaCl5進行簡單球磨,制備了xLi2O-TaCl5非晶態SEs。當x=1時,圖案一般為非晶態,含有少量未知雜質。當Li2O/TaCl5的摩爾比略微增加到1.1時,xLi2O-TaCl5?SEs呈現出完全非晶態的特征。Li2O含量進一步增加(x≤1.8)并沒有改變xLi2O-TaCl5?SEs的非晶態性質。在所制的1.1Li2O-TaCl5、1.6Li2O-TaCl5和1.8Li2O-TaCl5樣品中記錄了類似的模糊暈,表明xLi2O-TaCl5?SEs為非晶態,因此確定xLi2O-TaCl5體系的非晶態形成區為1.1≤x≤1.8。在所有制備的xLi2O-HfCl4中,只有1.5Li2O-HfCl4的非晶態含量相對較高。
三院院士孫學良,最新Nature子刊!

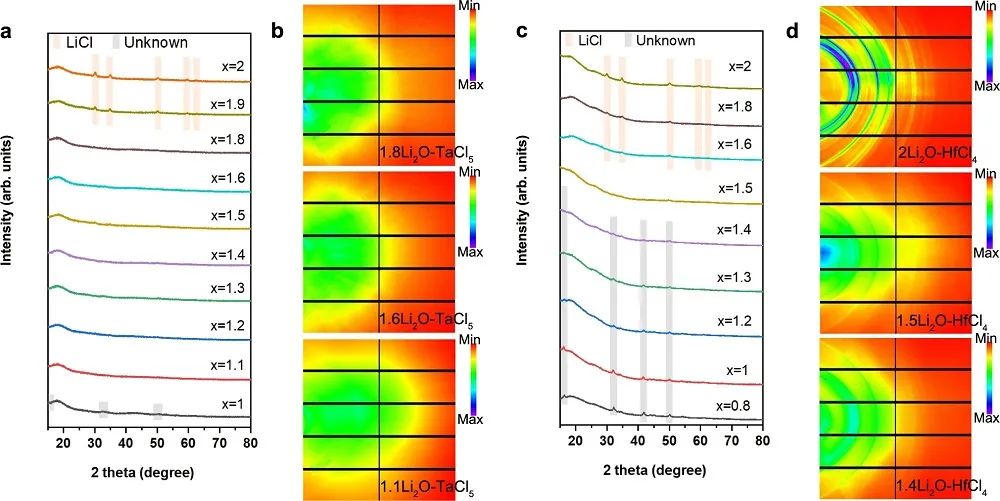

圖1. xLi2O-Mcly(M=Ta或Hf)非晶態材料的合成與鑒定
當Li2O的摩爾比從1增加到1.1時,離子電導率從0.41×10?3增加到5.3×10?3?S cm?1。值得注意的是,xLi2O-TaCl5(1.1≤x≤1.8)微球保持了類似的高離子電導率,約為6×10?3?S cm?1,在所有已報道的SEs中處于最高水平。對于優化的1.6Li2O-TaCl5組成,離子電導率最高為6.6×10?3?S cm?1。在xLi2O-HfCl4系列中,大部分處于非晶態狀的1.5Li2O-HfCl4?SE表現出最高的離子電導率(1.97×10?3?S cm?1)和低的活化能(0.328 eV)。直流電測量計算的鋰離子電導率與EIS測量值吻合良好,證實了xLi2O-MCly非晶態SEs是優良的鋰離子導體。
三院院士孫學良,最新Nature子刊!
圖2. xLi2O-TaCl5和xLi2O-HfCl4非晶態材料的Li離子電導率和Li離子擴散行為
拉曼光譜與固態核磁表征
拉曼光譜是用在532 nm激光束下操作的HORIBA Scientific LabRAM HR拉曼光譜儀測量的?。將電解質粉末附著在碳帶上,并用透明蓋玻片覆蓋以進行測試。7Li SSNMR SLR測量在配備有Oxford寬孔徑磁體(B0?=?9.4?T)。7Li Larmor頻率為155.248? MHz。π/2和π脈沖長度分別為2.3和4.5 μs,其中化學位移參考1.0?M LiCl溶液。電解質樣品密封在定制的聚四氟乙烯管(??=?4.7?mm)在充氬手套箱中(H2O?<?0.1 ppm,O2?< 0.1 ppm)。使用反轉恢復NMR實驗測定了不同溫度下的7Li自旋晶格弛豫時間(T1),測試溫度范圍為293-443 K。
三院院士孫學良,最新Nature子刊!

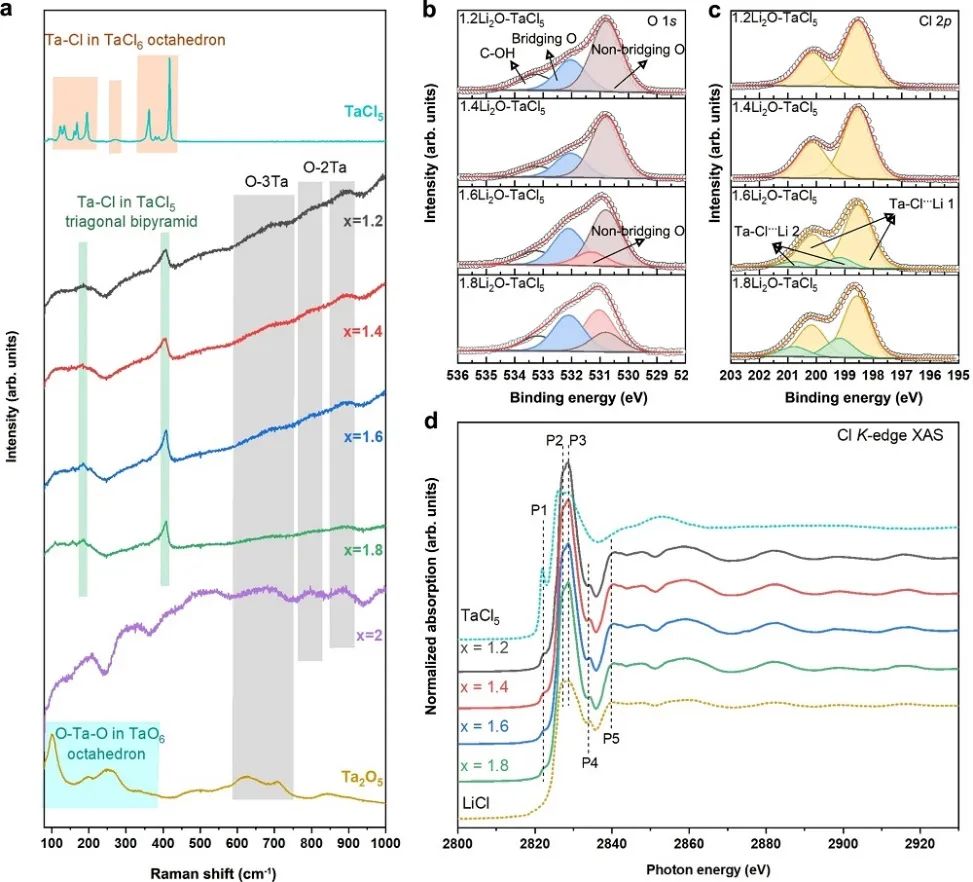

圖3. xLi2O-TaCl5非晶態SEs的結構表征及混合陰離子功能
三院院士孫學良,最新Nature子刊!

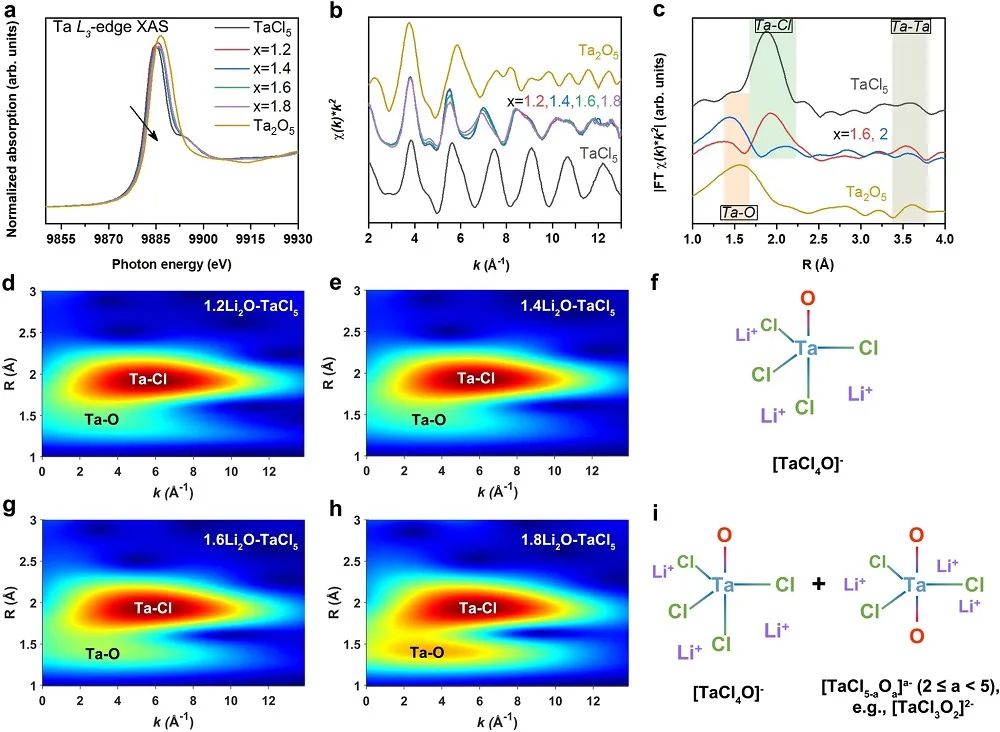

圖4. xLi2O-TaCl5非晶態SEs的局域結構分析
三院院士孫學良,最新Nature子刊!

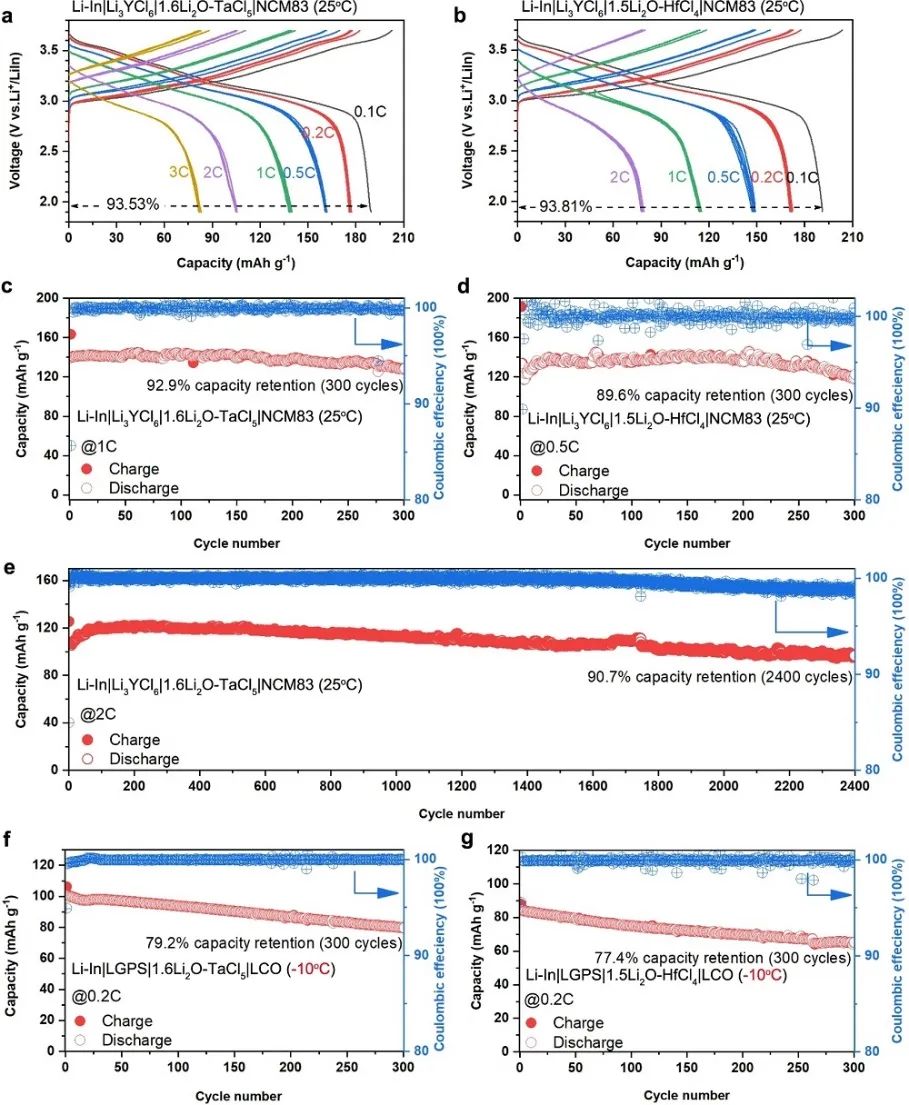

圖5. 1.6Li2O-TaCl5或1.5Li2O-HfCl4非晶態SEs的ASSBs的電化學性能
文獻信息
A family of oxychloride amorphous solid electrolytes for long-cycling all-solid-state lithium batteries.?Nat. Commun.,?2023, DOI: https://doi.org/10.1038/s41467-023-39197-8.

原創文章,作者:菜菜歐尼醬,如若轉載,請注明來源華算科技,注明出處:http://www.zzhhcy.com/index.php/2024/01/04/5fc9181116/

(0)

相關推薦

主站蜘蛛池模板: 益阳市| 河北区| 浦县| 松阳县| 灵丘县| 嵊泗县| 泊头市| 湘潭市| 金山区| 金门县| 公主岭市| 白山市| 海丰县| 滨州市| 滦南县| 武陟县| 马边| 万山特区| 容城县| 濉溪县| 梅州市| 磐石市| 泌阳县| 芒康县| 蒙山县| 西安市| 清镇市| 义乌市| 定日县| 宜良县| 竹溪县| 应城市| 长沙市| 新和县| 邮箱| 宁国市| 三门峡市| 蓝田县| 康马县| 永和县| 青川县|
