末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

【DFT+實驗】鄭州大學邵國勝、張鵬教授: 用于抑制鋰枝晶的PVDF-HFP/明膠的功能凝膠聚合物電解質的制備

背景介紹

液態(tài)電解質的泄漏和鋰枝晶的形成對鋰金屬電池的安全性和穩(wěn)定性提出了挑戰(zhàn)。凝膠聚合物電解質的出現(xiàn)明顯提高了傳統(tǒng)鋰金屬電池的安全性。然而,凝膠聚合物電解質對鋰枝晶的抑制作用是有限的,不利于鋰金屬電池的安全性。本工作采用靜電紡絲和浸泡法制備了一種具有高離子電導率、耐高溫、阻燃性能的新型凝膠聚合物電解質,旨在為設計制備實用安全的鋰金屬電池提供實驗研究。

成果簡介

本文將PVDF-HFP與明膠(GN)結合,采用靜電紡絲和浸泡法制備了一種凝膠聚合物電解質(GPE)。由于PVDF-HFP本身具有C-F化學鍵和足夠的電解質吸收能力,因此成為凝膠聚合物電解質的框架。而且,靜電紡絲PVDF-HFP使得HFP-GN GPE具有優(yōu)異的離子電導率(1.27 × 10-3 S cm-1)和液體電解質的潤濕性。此外,GN是一種典型的生物基材料,可以在熱水中溶解,形成熱可逆凝膠,可以提高凝膠電解質的力學強度。同時,該材料本身具有酰胺、氨基、羧基等多種極性基團,有利于抑制鋰枝晶生長,避免破壞鋰負極的表面。最終,基于三維網絡結構和極性基團的協(xié)同作用,采用HFP-GN GPE組裝的鋰金屬電池表現(xiàn)出優(yōu)異的循環(huán)穩(wěn)定性:Li//Li電池在1 mA cm-2和1 mAh cm-2時具有較好的循環(huán)穩(wěn)定性,在5 C下循環(huán)300次后,LiFePO4/HFP-GN GPE/Li的容量為61.4 mAh g-1,容量衰減率為0.09%;在2 C下循環(huán)400次后,LiCoO2/ HFP-GN GPE/Li電池的容量保持率高達74%。

圖文導讀

采用靜電紡絲和浸泡法制備了一種凝膠聚合物電解質,這種凝膠電解質利用PVDF-HFP的靜電紡絲網絡和自身對液體電解質的吸收性,使這種電解質更有利于離子的傳輸和凝膠的形成。同時,具有溶膠-凝膠特性的GN提高了HFP-GN GPE的力學性能。具體過程如圖1所示,首先對PVDF-HFP溶液進行靜電紡絲處理,得到PVDF-HFP靜電紡絲膜;其次,由于PVDF-HFP的疏水性和乙醇與水的互溶性,將PVDF-HFP膜先用無水乙醇浸潤,再用80 ℃的GN溶液浸潤。然后,當PVDF-HFP膜冷卻至室溫時,將溶膠-凝膠后的GN成功引入PVDF-HFP膜中,得到復合HFP-GN。最后,將HFP-GN浸泡在液體電解質中,得到HFP-GN GPE,進行電池的組裝。

【DFT+實驗】鄭州大學邵國勝、張鵬教授: 用于抑制鋰枝晶的PVDF-HFP/明膠的功能凝膠聚合物電解質的制備

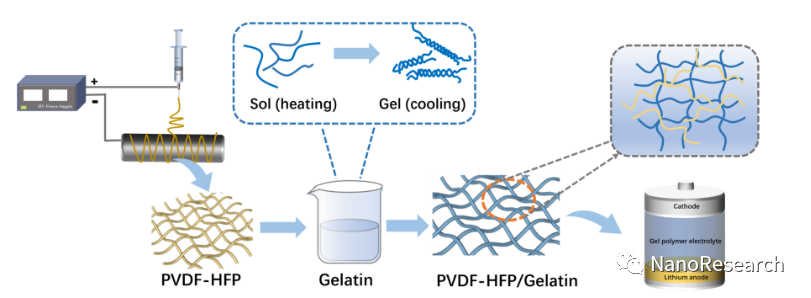

圖1. PVDF-HFP與明膠的合成過程

通過XPS測試驗證了GN中極性基團與Li+之間的相互作用。如圖2(a, b)所示,與初始LiPF6相比,在吸收了LiPF6的HFP-GN中,Li1s的峰值向結合能較低的范圍移動。這說明給電子的極性基團的電子從N或O向Li+轉移,增加了Li+周圍的電子云密度。此外,在圖2(c-f)中,在吸收LiPF6后,HFP-GN的N1s和O1s明顯轉移到比純HFP-GN更高的結合能位置。這可能是由于極性基團的N和O原子周圍的電子云密度降低所致。除此之外,通過DFT計算驗證了GN對HFP-GN三維網絡在構建Li+滲透通道中的作用,表明GN與Li+之間存在強相互作用。因此,GN的引入減弱了Li-PF6的相互作用,提高了LiPF6的解離程度。

【DFT+實驗】鄭州大學邵國勝、張鵬教授: 用于抑制鋰枝晶的PVDF-HFP/明膠的功能凝膠聚合物電解質的制備

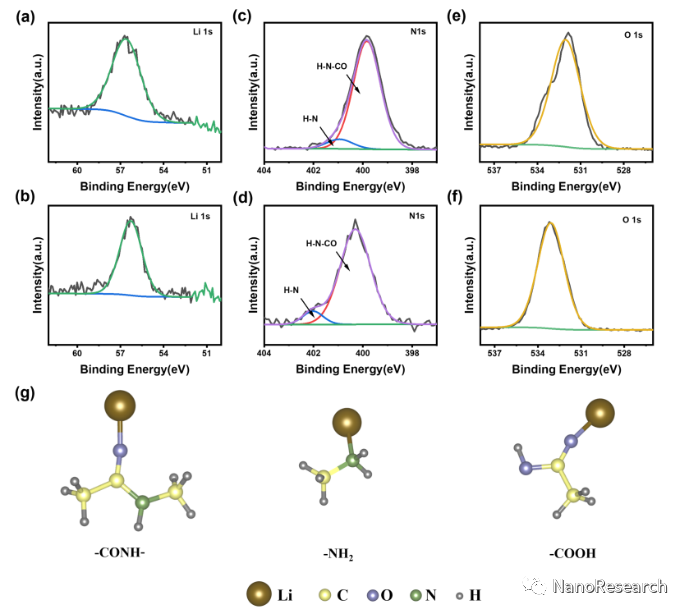

圖2. (a) LiPF6和(b) HFP-GN吸附LiPF6后的Li1s峰XPS光譜。(c, e) HFP-GN和(d, f) HFP-GN吸附LiPF6后的N1s、O1s峰的XPS光譜。(g) Li+分別被GN中不同極性基團吸附的優(yōu)化結構。

Celgard、PVDF-HFP和HFP-GN GPEs的離子傳輸能力是電池電化學性能的基礎。由圖3(a)可知,在25 ℃時,Celgard、PVDF-HFP GPE和HFP-GN GPE的離子電導率分別為0.83×10-3 S cm-1、1×10--3 S cm-1、1.27×10-3 S cm-1。HFP-GN GPE具有較高的離子電導率,能較好地滿足實際應用的要求。在圖3(b)中,HFP-GN GPE的活化能為0.074 eV,略低于Celgard和PVDF-HFP GPE。說明鋰離子在HFP-GN GPE中的傳輸需要很少的能量和勢壘。此外,在圖3(c)中,HFP-GN GPE的較寬的電化學穩(wěn)定窗口,表明HFP-GN GPE具有良好的電化學穩(wěn)定性和抗氧化性。更重要的是,如所示,HFP-GN GPE的t+為0.54,高于無有效鋰離子輸運通道的Celgard(圖3(d-f))。這一結果源于于HFP-GN GPE具有三維多孔網絡結構和極性基團與Li+的配位作用(圖3(i))。

【DFT+實驗】鄭州大學邵國勝、張鵬教授: 用于抑制鋰枝晶的PVDF-HFP/明膠的功能凝膠聚合物電解質的制備

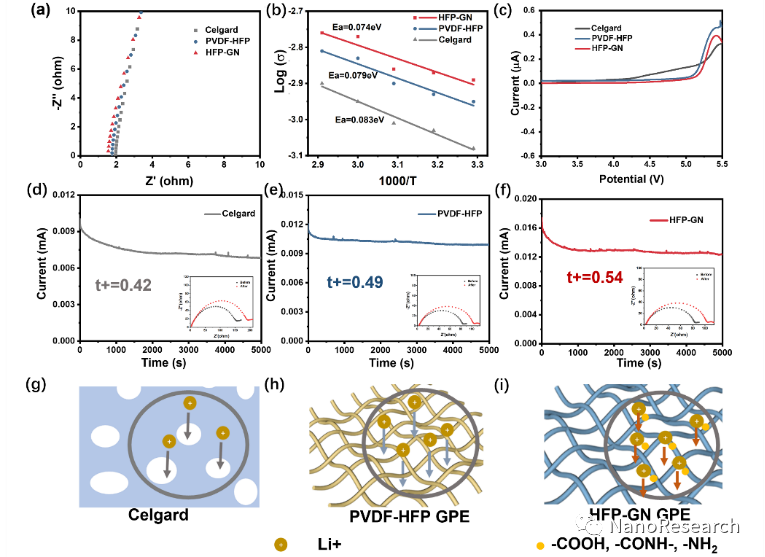

圖3 Celgard、PVDF-HFP和HFP-GN的電化學性能:(a) EIS曲線,(b) Arrhenius圖,(c) LSV曲線,(d-f)使用Celgard、PVDF-HFP GPE和HFP-GN GPE組裝的Li//Li電池的電流-時間曲線(插圖為極化前后的EIS圖)。(g-i) Celgard、PVDF-HFP GPE和HFP-GN GPE的離子遷移示意圖。

最后,本工作系統(tǒng)評估了HFP-GN GPE在鋰電池方面的應用能力。實驗采用高壓LiCoO2作為正極組裝電池。結果表明:通過組裝測試LiCoO2//Li電池,LiCoO2/HFP-GN GPE/Li始終保持著優(yōu)異的倍率性能和循環(huán)穩(wěn)定性。在2 C下循環(huán)400次后,LiCoO2/HFP-GN GPE/Li電池的容量保持率高達74%(圖4)。

【DFT+實驗】鄭州大學邵國勝、張鵬教授: 用于抑制鋰枝晶的PVDF-HFP/明膠的功能凝膠聚合物電解質的制備

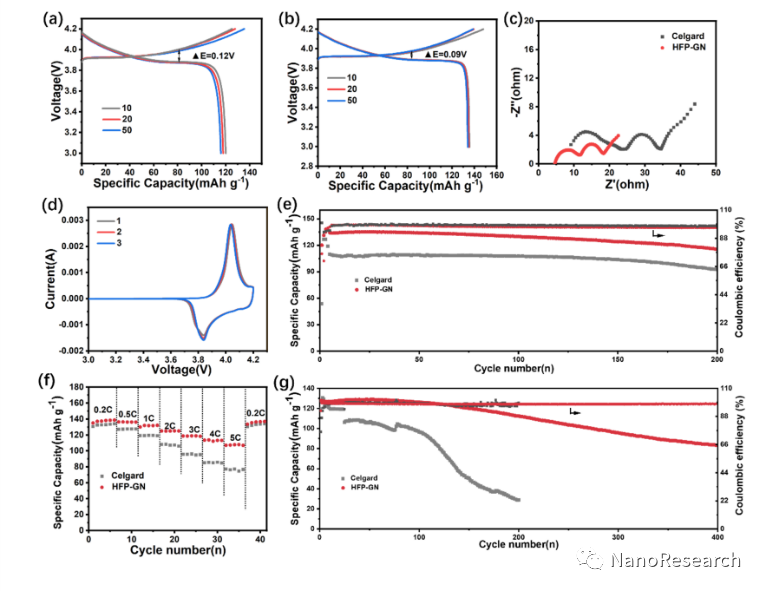

圖4. 由Celgard和HFP-GN GPE組裝的LiCoO2//Li電池的電化學性能:(a) LiCoO2/Celgard/Li和(b) LiCoO2/HFP-GN GPE/Li在1C下的充放電曲線;(c)電化學阻抗;(d) LiCoO2/HFP-GN GPE/Li在1 mV s-1下的CV曲線;LiCoO2//Li電池在(e) 1C和(g) 2C下的循環(huán)性能,(f) LiCoO2//Li電池的倍率性能。

文章信息

Hu X, Liu K, Zhang S, et al. A functional gel polymer electrolyte based on PVDF-HFP/gelatin toward dendrite-free lithium metal batteries. Nano Research, 2023, https://doi.org/10.1007/s12274-023-6230-0.

原創(chuàng)文章,作者:計算搬磚工程師,如若轉載,請注明來源華算科技,注明出處:http://www.zzhhcy.com/index.php/2024/01/05/100e3b6b52/

(0)

相關推薦

主站蜘蛛池模板: 通州市| 泾阳县| 临海市| 长泰县| 漳浦县| 柘荣县| 商城县| 康平县| 邵武市| 新昌县| 商都县| 申扎县| 紫云| 克山县| 高雄市| 扎兰屯市| 汨罗市| 中西区| 克什克腾旗| 通山县| 泽库县| 沂水县| 新竹县| 孝义市| 凌源市| 宁波市| 绥阳县| 拜泉县| 叙永县| 永寿县| 达州市| 多伦县| 枣强县| 上思县| 全椒县| 顺义区| 营山县| 军事| 崇州市| 尖扎县| 长垣县|
