日日色,久久艹,在线av观看

【DFT+實驗】北航趙勇、張千帆與中科大余彥ESM：巧秒構筑MoS2@CoS2異質管套管中空納米纖維提升儲鈉反應可逆性及動力學

▲第一作者：??高松偉?

共同通訊作者：張千帆、余彥、趙勇

通訊單位：北京航空航天大學、中國科學技術大學?

論文DOI：10.1016/j.ensm.2023.103170

【DFT+實驗】北航趙勇、張千帆與中科大余彥ESM：巧秒構筑MoS2@CoS2異質管套管中空納米纖維提升儲鈉反應可逆性及動力學

全文速覽

文章討論了雙金屬硫化物的結構、組分設計用于高效儲鈉：異質組分改善材料導電性，同時引入了內部電場來加速反應動力學，異質界面增加了鈉離子吸附能，降低了鈉離子擴散能壘。此外，文章還通過一維中空納米結構的設計，提高了氧化還原反應活性位點的豐富性，縮短了鈉離子的擴散距離。本文的重點是通過設計合適的中空結構和異質組分來提高鈉離子電池電極材料的性能，為實現高容量、高倍率的電極材料提供了一個有效的策略。

【DFT+實驗】北航趙勇、張千帆與中科大余彥ESM：巧秒構筑MoS2@CoS2異質管套管中空納米纖維提升儲鈉反應可逆性及動力學

背景介紹

鈉離子電池作為大規模電化學鈉儲存系統的備選方案，在實際應用中面臨諸多挑戰。如鈉離子較大的離子半徑等導致其電化學反應動力學遲緩、體積變化大和能量密度較低等。為了克服這些挑戰，研究人員開發了各種鈉離子電池負極材料，其中包括過渡金屬硫化物。然而，單組分金屬硫化物電極存在一些問題，如電子/離子遷移遲緩、電導率差和儲存鈉離子的位點稀缺等。

【DFT+實驗】北航趙勇、張千帆與中科大余彥ESM：巧秒構筑MoS2@CoS2異質管套管中空納米纖維提升儲鈉反應可逆性及動力學

本文亮點

在本工作中，我們通過簡單的靜電紡絲、熱解和硫化過程設計合成了一種管套管結構MoS₂@CoS₂異質中空納米纖維用于鈉離子電池負極。相較于簡單結構的纖維材料，雙管嵌套結構具有更大的比表面積、更多的活性位點，同時具有清晰的MoS₂@CoS₂兩相異質界面。用于鈉離子電池負極時，該異質中空纖維顯示出優異的高倍率性能。這是因為MoS₂/CoS₂異質界面具有高鈉離子捕獲能力，顯著降低了的鈉離子遷移能壘；而高比表面積和適當內部空間縮短了鈉離子的傳輸距離，并為反應過程中的巨大體積變化提供足夠的緩沖空間。

1.理論計算

A.雙金屬硫化物異質界面電子結構分析

與單組分金屬硫化物相比，合理設計雙金屬硫化物可以引入了內部電場，加速反應動力學、降低鈉離子擴散能壘，從而顯著提高電化學性能。針對目前研究較廣的過渡金屬硫化物，具有二維層狀結構的MoS₂因其具有較高的理論容量（670 mAh g^-1），特殊的層狀結構和0.62 nm的大層間距而引起了研究工作者的極大興趣。然而，MoS₂的本征的低電導率和遲緩的反應動力學導致了其較低的可逆比容量。因此，如果將MoS₂與具有高電導率的材料進行復合，通過合理的結構設計，有望實現1+1>2的電化學特性。相比MoS₂而言，二硫化鈷（CoS₂）具有較高的理論容量（870 mAh g^-1）和較好的導電性。然而，CoS₂存在反應動力學緩慢和鈉離子插入/脫出過程中體積變化巨大的問題，使其倍率和循環穩定性能較差。因此，合理構建MoS₂和CoS₂異質結構將有可能實現兩種材料優勢互補，獲得高性能的鈉離子電池負極材料。經過理論計算得知（圖1）：異質的MoS₂/CoS₂相較于純相的MoS₂或CoS₂具有更高的導電性；且界面處較強的相互作用有利于鈉離子的存儲；異質界面處鈉離子吸附能增大，輸運能壘顯著降低。

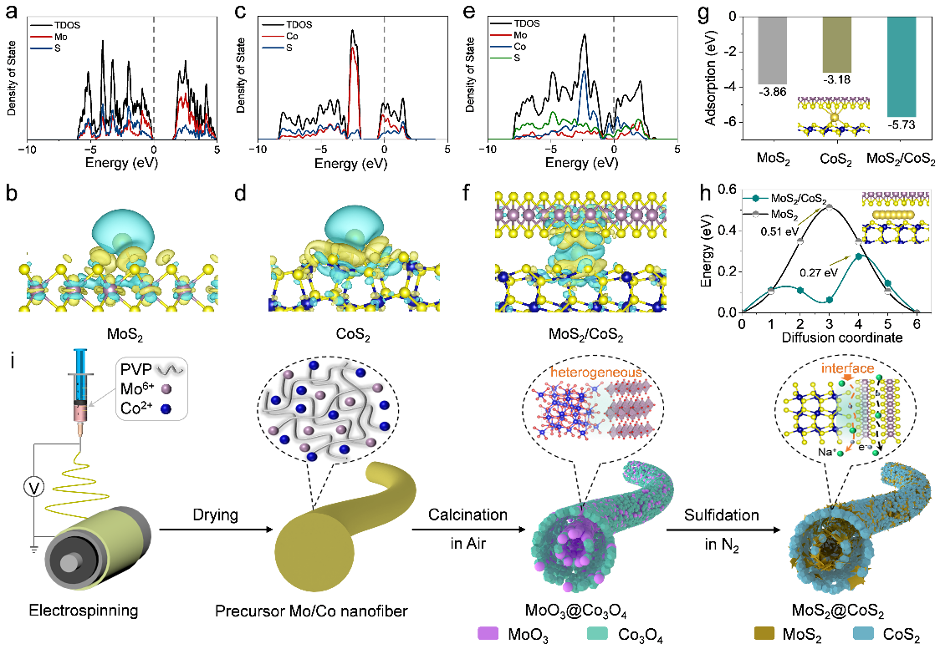

圖1. 材料理論計算結果及合成示意圖。（a,b）MoS₂,（c,d）CoS₂和（e,f）MoS₂/CoS₂異質結構的態密度和差分電荷分析。黃色區域表示電荷密度增加，藍色區域表示電荷密度減少。（g）MoS₂/CoS₂和純MoS₂的Na⁺吸附能及（h）Na⁺擴散能壘。（i）MoS₂@CoS₂異質管套管中空納米纖維的制備示意圖。

B.分級中空結構構筑

除了對電極材料進行異質組成構筑之外，獨特的中空結構設計是提高電化學性能的另一種有效策略。與粉末材料相比，具有大縱橫比的一維中空納米纖維材料可以通過提供豐富的氧化還原反應活性位點，適應快速的反應動力學；較短的鈉離子擴散距離能極大提升電極材料的倍率性能；合適的中空空間可以有效緩解體積變化，增強循環穩定性。然而，如何合理設計和合成具有適當的中空結構、異質組分的鈉離子電池電極材料，以實現高容量、高倍率特性的電極材料仍然是一個巨大的挑戰。本文通過簡單的靜電紡絲結合熱處理法制備出均勻的MoS₂/CoS₂異質中空納米纖維。雙壁中空管具有更大的比表面積、更加豐富的活性位點、合適的中空空間，可以高效緩解體積變化。該方法有望推廣至其他材料體系的結構設計中。?

【DFT+實驗】北航趙勇、張千帆與中科大余彥ESM：巧秒構筑MoS2@CoS2異質管套管中空納米纖維提升儲鈉反應可逆性及動力學

結果與討論

我們通過簡單的靜電紡絲結合熱處理過程制備出形貌均一的MoS₂@CoS₂異質管套管中空納米纖維。并利用掃描電子顯微鏡和透射電子顯微鏡（SEM/TEM）觀察了MoS₂@CoS₂異質管套管中空納米纖維的微觀形貌（圖2）。圖中顯示了管套管纖維直徑均勻，纖維形貌均一。

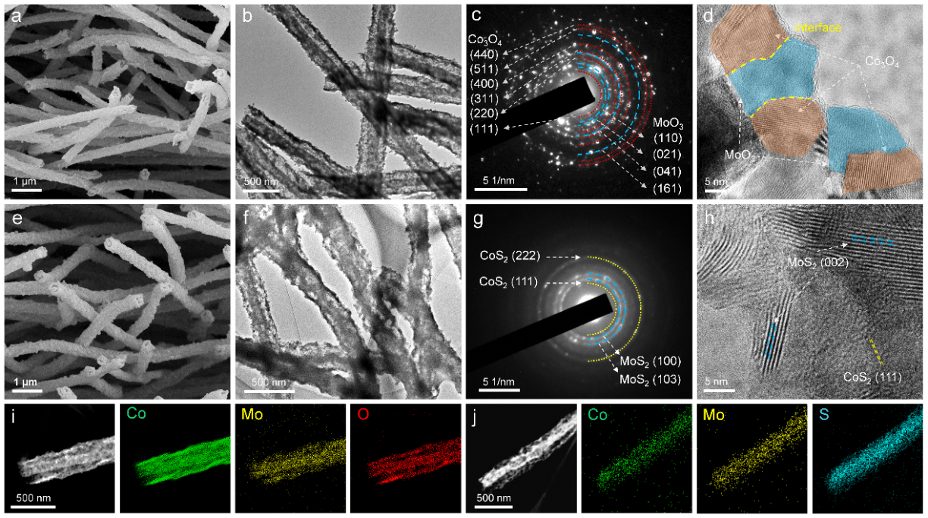

圖2. MoS₂@CoS₂異質管套管中空納米纖維形貌及物相表征圖。

接下來，我們利用拉曼光譜，X-射線衍射和N₂吸脫附曲線進一步分析了MoS₂@CoS₂異質結構的結構特征和二元相組成（圖3）。?

圖3. MoS₂@CoS₂異質管套管中空納米纖維物相分析圖。

根據密度泛函理論（DFT）計算結果以及物相、價態分析。異質結的構筑可以實現在MoS₂和CoS₂界面產生內建電場。內建電場的產生可以加速鈉離子的輸運、增強電子電導率、降低反應能壘。此外，我們通過構建獨特的雙壁中空管結構可以為氧化還原反應提供大量的活性位點，合適的中空空隙可以有效緩沖充放電過程中的體積變化。結合異質組分和多級中空結構的優點，我們對管套管的MoS₂@CoS₂異質納米纖維材料的鈉離子存儲性能進行了評價。

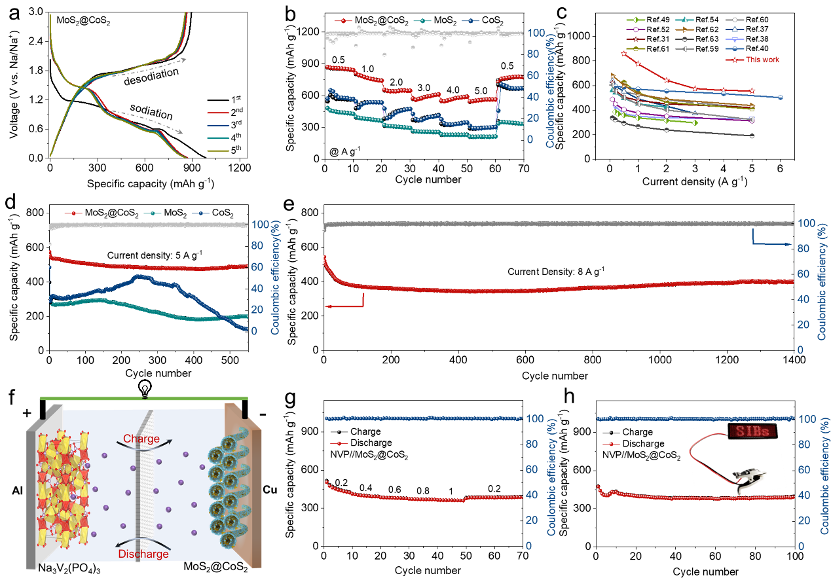

圖4. MoS₂@CoS₂異質管套管中空納米纖維儲鈉性能表征（半電池/全電池性能）。

從圖4中可以看出：MoS₂@CoS₂中空納米纖維電極表現出優異的電化學性能。特別是在高電流密度下仍然能夠保持出色的循環穩定性和充放電性能。在8 A g^-1的電流密度下，電極經過1400次循環后，依然能夠保持高達399.6 mAh g^-1的存儲容量。與NVP正極組裝全電池時，在0.5 A g^-1下，全電池在100次循環后提供了392.7 mAh g^-1的高放電容量，展現了其在實際電池應用中的卓越性能。

3.反應可逆性及動力學分析

異質界面構筑對于鈉離子反應可逆性及動力學改善作用明顯。我們運用原位XRD測試了復合異質材料在充放電過程中的儲鈉機制（圖5）。結果顯示，異質中空纖維材料表現出優異的電化學性能，這主要是由于可逆的分步插層-轉化反應聯合反應機制。這項工作為合理設計高性能電極材料，特別是為實現高容量、高倍率性能的鈉離子電池負極材料的合理設計提供了良好的借鑒。

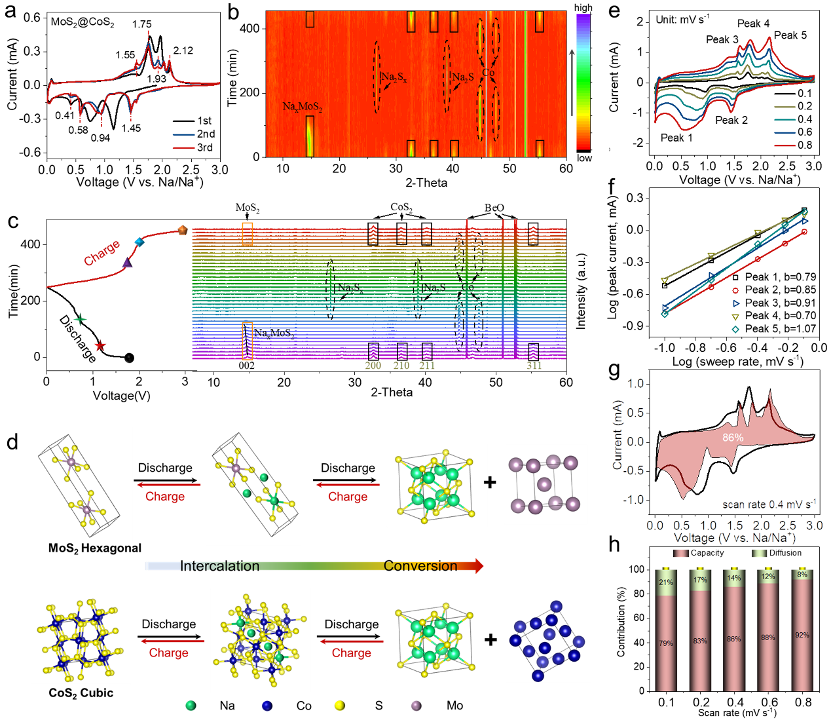

圖5. MoS₂@CoS₂異質管套管中空納米纖維儲鈉機制及動力學分析圖。

【DFT+實驗】北航趙勇、張千帆與中科大余彥ESM：巧秒構筑MoS2@CoS2異質管套管中空納米纖維提升儲鈉反應可逆性及動力學

總結與展望

通過理論計算分析MoS₂/CoS₂的電子結構、能帶結構和態密度等。我們發現MoS₂/CoS₂異質界面具有優越的導電性、顯著降低的輸運能壘以及發生的電荷轉移。基于這些結果，我們利用單針頭靜電紡絲、熱解和硫化等工藝制備了管套管MoS₂@CoS₂異質中空納米纖維用于鈉離子電池負極。該納米纖維表現出卓越的性能，在0.5 A g^-1電流密度下可逆容量達到858.3 mAh g^-1，在8 A g^-1高電流密度下經過1400個循環后，容量仍保持在399.6 mAh g^-1。通過原位X-射線衍射揭示了異質材料在充放電過程中的儲鈉反應機制，結果表明其出色的電化學性能主要歸因于可逆的分步插層-轉化反應聯合反應機制。這項研究為先進高性能負極的設計提供了重要的見解，為未來發展更為高效可靠的鈉離子電池技術奠定了基礎。我們課題組圍繞電極材料結構、成分設計做了一些淺顯嘗試，也獲得了一些收獲。但是，當前對雙金屬硫化物異質中空納米纖維材料的了解和研究仍然有限，這也是未來研究的一個潛在方向。首先，制備規模化、尺寸均勻的異質中空納米纖維仍需要進一步開發高產量、低成本的制備技術。其次，平衡活性物質的高活性和副反應的進行仍然是一個挑戰。此外，如何控制材料的中空度、孔徑尺寸等參數以實現最佳電化學性能，以及深入理解其復雜的儲能機制（如利用原位透射電鏡、拉曼和XRD），都是未來發展的關鍵難題。隨著異質中空納米纖維制備技術和理論認識的進一步發展，人工智能、機器學習等技術有望為電極材料的按需定制提供更優化的合成路徑，推動這一結構在電化學儲能領域的廣泛應用。

【DFT+實驗】北航趙勇、張千帆與中科大余彥ESM：巧秒構筑MoS2@CoS2異質管套管中空納米纖維提升儲鈉反應可逆性及動力學

作者介紹

趙勇教授簡介：北京航空航天大學化學學院教授，博士生導師。主要研究方向為仿生多尺度結構納米纖維材料在能源、催化、柔性電子器件等領域的應用。在Nature, Nat. Commun., PNAS, JACS, Angew. Chem, Adv. Mater., Matter, Innovation, Prog. Polym. Sci., Adv. Funct. Mater., ACS Nano, Energy Storage Mater., Carbon Energy, Small, Adv. Fiber Mater.等期刊發表SCI論文140余篇，SCI引用11100余次，H因子55。

張千帆教授簡介：教授，博士生導師。2005年畢業于南京大學物理系，獲學士學位；2010年畢業于中國科學院物理研究所，獲博士學位；2010-2012年在美國斯坦福大學材料科學與工程學院從事博士后研究；2013年1月入職北航材料學院。以通訊/第一作者在Nature Commun.、Phys. Rev. Lett.、PNAS、Adv. Mater.、Nano Lett.、Adv. Funct. Mater.、Adv. Energy Mater.、ACS Nano等期刊發表論文60余篇，SCI他引9200余次，H因子41。先后入選北航“卓越百人”、教育部“新世紀優秀人才”、北航“青年拔尖人才”。2020年入選“愛思唯爾”中國高被引學者。

余彥教授簡介：中國科學技術大學教授，國家杰出青年基金獲得者；入選英國皇家化學會會士。Journal of Power Sources 副主編。主要研究方向為高性能鋰離子電池、鈉離子電池、鋰硫電池等關鍵電極材料的設計、合成、儲能機制及相關器件的研發。目前在Science, Nature Energy, Adv. Mater.等國際著名期刊上發表論文200余篇。SCI他引20000余次，H因子120。入選“科睿唯安”以及“愛思唯爾”材料類高被引學者榜單。

高松偉（第一作者）：北京航空航天大學化學學院2020級博士，主要研究方向：一維納米纖維中空結構設計及儲鋰/鈉機制研究。以第一作者在Angew. Chem. Int. Ed.（EIS高被引）, Energy Storage Mater., Carbon Energy, 《科學通報》等著名期刊上發表論文4篇。參與發表論文10余篇。

6、文章鏈接

MoS₂@CoS₂?Heterostructured Tube-in-tube Hollow Nanofibers with Enhanced Reaction Reversibility and Kinetics for Sodium-Ion Storage

https://doi.org/10.1016/j.ensm.2023.103170

原創文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/01/07/9afc998427/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

【DFT+實驗】北航趙勇、張千帆與中科大余彥ESM：巧秒構筑MoS2@CoS2異質管套管中空納米纖維提升儲鈉反應可逆性及動力學

相關推薦
