由于鋅（Zn）金屬的熱力學不穩定性導致的枝晶和析氫反應等問題，阻礙了水系鋅離子電池（AZIBs）的實際應用。通過界面工程改性鋅表面可以有效解決上述問題。

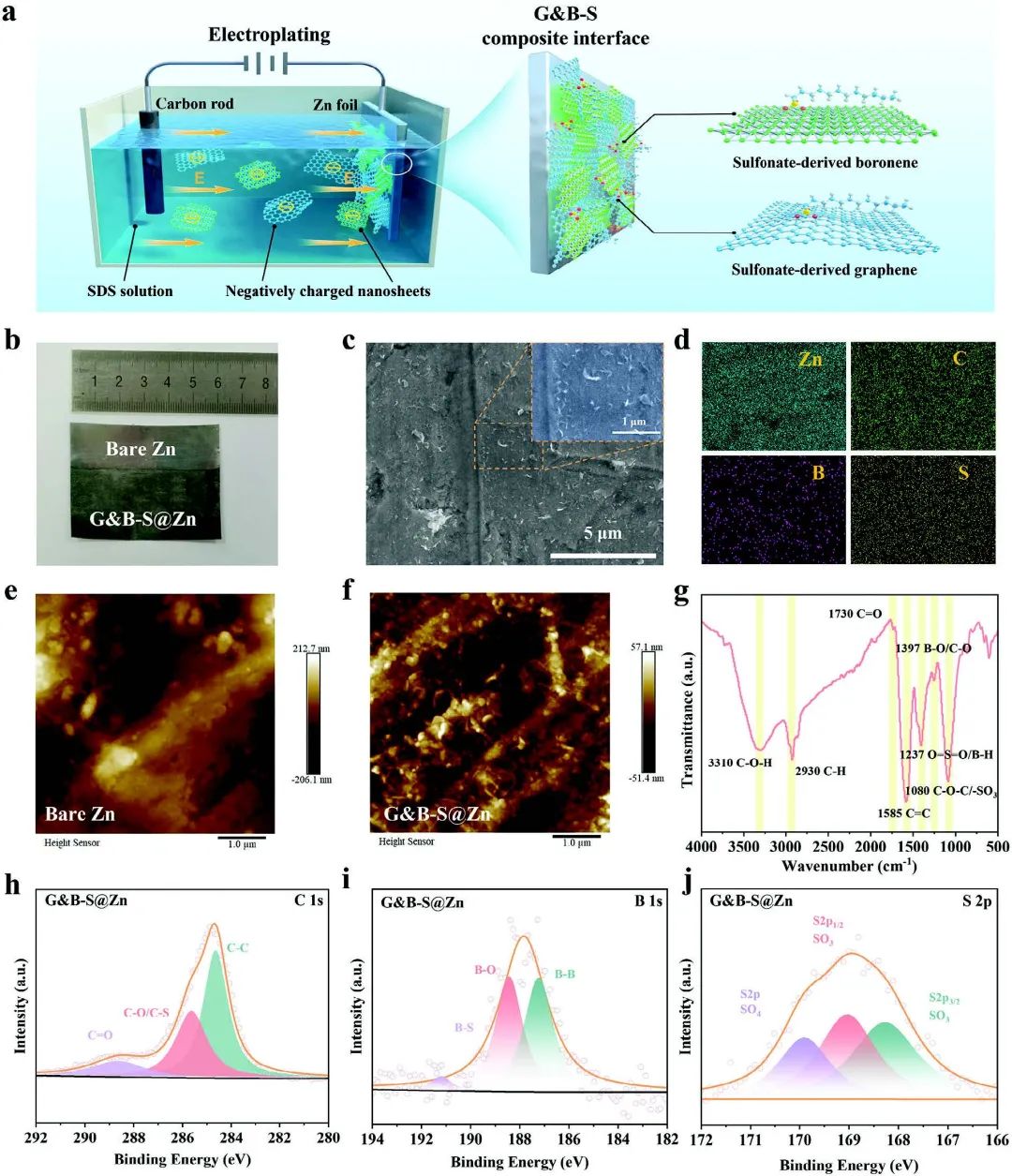

圖1. G&B-S界面的作用示意及表征

北京理工大學陳人杰、黃永鑫等制備了磺酸鹽鈍化石墨烯-硼烯納米片（G&B-S）復合界面層，以通過簡單、綠色的電鍍方法來調節鋅的沉積/剝離，并減輕與電解液的副反應。

研究顯示，由于磺酸鹽基團的電負性，G&B-S界面通過快速脫溶劑化過程和均勻的界面電場減輕了尖端效應，從而促進了無枝晶的沉積行為。理論計算和石英晶體微天平（QCM-D）實驗證實了G&B-S界面層的快速動態機制和優異的機械性能。

圖2.?半電池性能

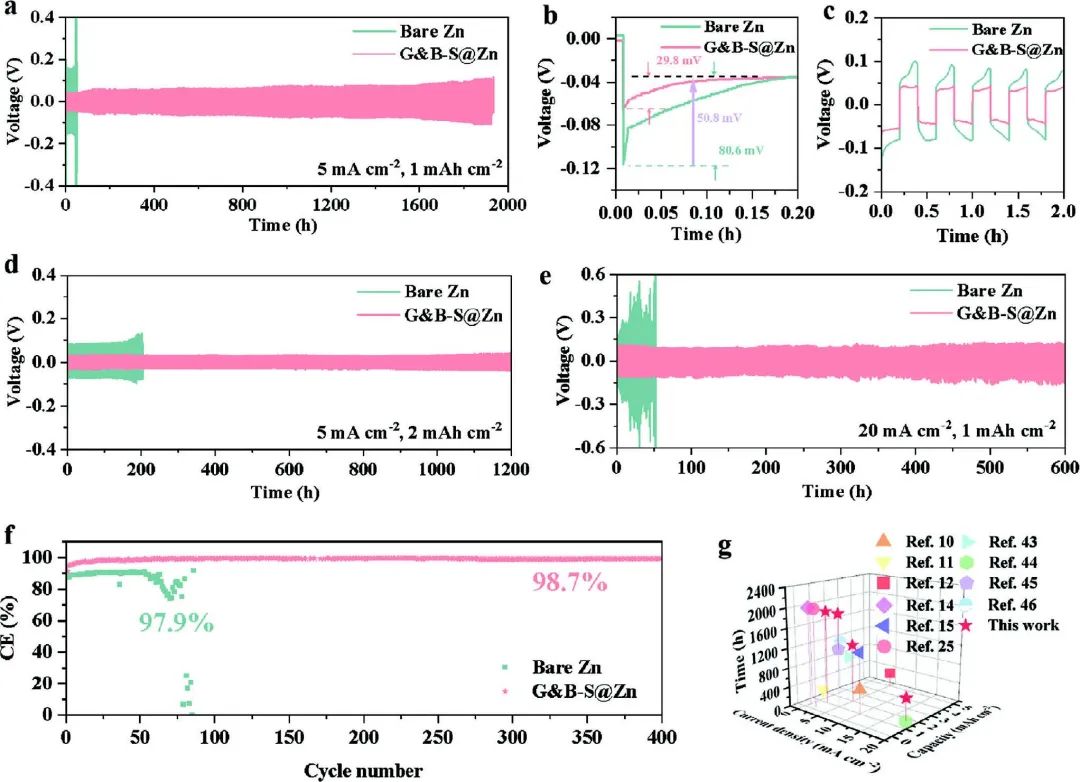

結果，通過動態-機械耦合作用，G&B-S@Zn對稱電池在5 mA cm^-2的高電流密度下可循環使用1900小時，過電位低至≈30 mV。此外，當與LMO陰極耦合時，LMO//G&B-S@Zn電池也表現出優異的性能，這表明G&B-S@Zn陽極具有出色的耐久性。因此，這種新型多功能界面層為顯著提高AZIBs的電化學性能提供了一種可行的方法。

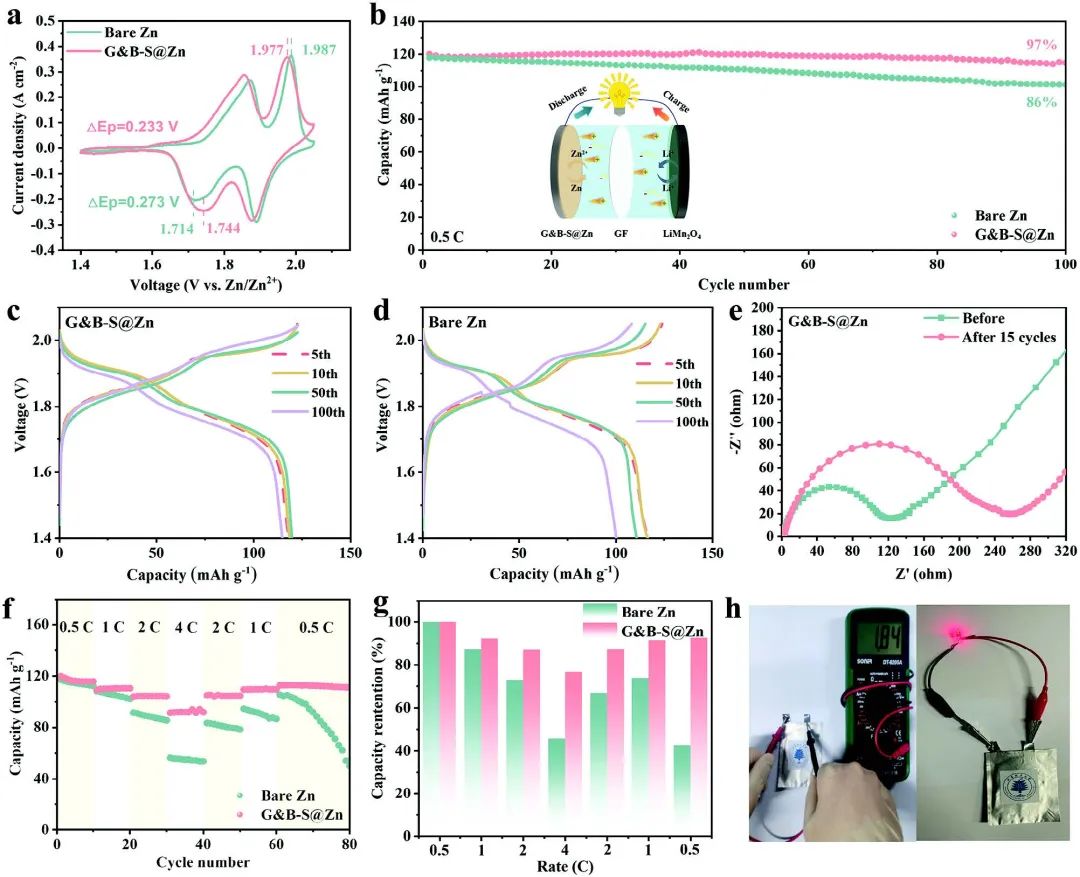

圖3.?LMO//G&B-S@Zn電池性能

Interface Engineering with Dynamics-Mechanics Coupling for Highly Reactive and Reversible Aqueous Zinc-Ion Batteries. Advanced Science 2023. DOI: 10.1002/advs.202306656
