引言

20世紀90年代初，鋰離子電池（LIB）的商業化開啟了儲能技術的新篇章。過去幾十年來，鋰離子電池已廣泛應用于便攜式電子產品、電動汽車甚至大型電網中，在儲能系統中顯示出廣闊的應用前景。然而，由于鋰枝晶生長和有機溶劑的可燃性，使用液態電解質的傳統鋰離子電池顯示出安全風險。最近，據報道，與使用液態電解質的傳統鋰離子電池相比，固態鋰金屬電池（SSLMB）具有更高的能量密度和更好的安全性。作為SSLMB的關鍵部件之一，固態電解質（SSE）在SSLMB的電化學性能中發揮著關鍵作用。

SSE可分為無機固態電解質和聚合物電解質兩類。無機固態電解質（ISE），例如Li7La3Zr2O12（LLZO）、Li6.4La3Zr1.4Ta0.6O12（LLZTO）和Li10GeP2S12（LGPS），表現出與液態電解質相當?shù)碾x子電導率以及良好的機械性能。然而，這些ISE在空氣中不穩定，顆粒之間呈現剛性接觸，導致電極和電解質之間的界面接觸不良，導致SSLMB的界面電阻較大。相比之下，固態聚合物電解質（SPE）表現出良好的柔韌性和與電極的界面相容性。然而，大多數SPE，例如基于聚環氧乙烷（PEO）的電解質，在室溫下表現出較差的離子電導率（<10?5 S cm?1）和較低的鋰離子遷移數（<0.5），這極大地影響了SPE的性能。阻礙了它們在SSLMB中的實際應用。因此，有必要開發能夠結合ISE和SPE優點的復合固態電解質（CSE）用于全固態鋰金屬電池。

最近，人們致力于為SSLMB設計高性能CSE。作為最有前景的電解質之一，基于PEO的CSE通過在PEO基體中引入各種無機填料，如LLZO、LLZTO和金屬有機骨架顆粒而得到了廣泛的研究。這可以進一步降低聚合物的結晶度并增加CSE中的鋰離子傳輸。因此，與不含填料的傳統PEO電解質相比，這些基于PEO的CSE顯示出更高的離子電導率和鋰離子遷移數。然而，一些無機填料，特別是納米顆粒，與聚合物基體的界面相容性較差，導致無機填料分散不均勻，從而導致聚合物基體中鋰離子傳導路徑不連續。此外，這種行為可能會影響基于PEO的CSE的機械性能，從而導致鋰枝晶生長，甚至導致SSLMB出現安全問題。

為了解決上述問題，人們開發了許多方法來通過改性填料或聚合物來實現無機填料和聚合物基體之間良好的界面相容性。例如，Wang等人報道了一種以聚多巴胺涂覆的LLZTO作為填料的CSE，它促進了LLZTO的均勻分散并增強了聚合物-填料界面處的鋰離子傳輸。然而，這種CSE的鋰金屬電池中仍然添加了額外的液態電解質，這可能會給SSLMB帶來潛在的安全風險。最近，Zhang等人報道了通過原位偶聯反應在LGPS填料和PEO基質之間形成固態化學鍵合。這些化學鍵促進填料的均勻分散，并充當橋梁以增強鋰離子沿聚合物-填料界面的傳輸。Luo等人通過原位耦合反應將有機/無機組分之間的弱物理接觸轉化為更強的化學相互作用，從而產生均勻的陶瓷分散體、增強的Li+電導率（室溫下為0.6 mS cm?1）和遷移數（0.87）。然而，直接將硅烷偶聯劑（即3-異氰酸基丙基三乙氧基硅烷）混合到PVDFHFP/LiTFSI溶液中的方法可能會導致偶聯劑對LLZTO的涂覆不充分。此外，Xu等人將鋰（4-苯乙烯磺酰基）（三氟甲磺酰基）酰亞胺（LiSTFSI）接枝到含雙鍵的硅烷偶聯劑上，并將其涂覆在LLZTO表面，以改善與聚合物基體的界面相容性。由于均勻分布的鋰單離子聚合物層有效降低了PEO的結晶度并改善了陶瓷顆粒與聚合物基體之間的界面相容性，所制備的CSE表現出增強的氧化穩定性（相對于Li/Li+高達5.3V）和良好的性能。鋰離子遷移數（0.77）。盡管如此，該CSE的拉伸強度仍需要提高，以避免鋰枝晶生長并提高SSLMB的安全性。張等人報道了一種由硅烷改性的Li6.28La3Al0.24Zr2O12（s@LLAZO）納米纖維和聚乙二醇二丙烯酸酯（PEGDA）組成的新型CSE。因此，硅烷偶聯劑成功消除了團聚效應，從而實現了優異的循環穩定性和高倍率性能（高達10C）。然而，PEO作為研究最深入的聚合物，其與偶聯劑的相互作用以及改性效果仍有待驗證。此外，尚不清楚硅烷偶聯劑是否影響鋰鹽的解離以及它如何影響聚合物-填料界面的離子傳輸。

成果簡介

近日，來自美國華盛頓州立大學Min-Kyu Song&董盼盼、上海大學魯雄剛&程紅偉設計了一種Li6.4La3Zr1.4Ta0.6O12（LLZTO）填料，其涂有3-甲基丙烯酰氧基丙基三甲氧基硅烷（MEMO）Janus層，用于聚環氧乙烷（PEO）電解質（表示為MEMO@LLZTO-PEO）。通過實驗和理論相結合的方法證明了MEMO涂層對CSE離子傳輸?shù)挠绊憽EMO Janus層有利于填料在聚合物中的均勻分散，并解離更多的鋰鹽，從而大大提高了MEMO@LLZTO-PEO的離子電導率（30℃時為2.16×10?4 S cm?1）。此外，MEMO@LLZTO可以通過氫鍵相互作用和F-O化學鍵固定鋰鹽陰離子，從而使MEMO@LLZTO-PEO具有良好的鋰離子遷移數（0.53）。此外，制備了非織造布（NF）支撐的CSE（表示為MEMO@LLZTO-PEO-NF）以進一步提高CSE的機械強度和安全性。MEMO@LLZTO-PEO-NF在鋰對稱電池中在電流密度為0.1 mA cm?2（面容量：0.1 mAh cm?2，60℃）下表現出超過4，000小時的良好循環性能。當用于具有高活性載量（>4 mg cm?2）的全固態Li/LiFePO4電池時，MEMO@LLZTO-PEO-NF電池在60℃下表現出顯著增強的循環性能和倍率性能。這項工作還為全固態鋰電池復合固態電解質中無機填料和聚合物基體之間實現良好的界面相容性提供了新策略。該研究以題目為“A Multifunctional Janus Layer for LLZTO/PEO Composite Electrolyte with Enhanced Interfacial Stability in Solid-State Lithium Metal Batteries”的論文發表在儲能領域著名期刊《Energy Storage Materials》。

正文導讀

方案1說明了MEMO@LLZTO的合成以及MEMO@LLZTO作為全固態鋰金屬電池的PEO基電解質中的填料的用途。原始的LLZTO顆粒是通過傳統的高溫固相反應方法和改進的燒結程序合成的。優化的LLZTO顆粒在室溫下表現出6.17×10?4 S cm?1的高離子電導率。優化后的原始LLZTO顯示粒徑為400nm。如方案1所示，MEMO@LLZTO顆粒是通過簡單的溶液攪拌過程合成的。硅烷偶聯劑（即MEMO）在3.5至5的pH范圍內水解，將與Si原子結合的烷氧基轉化為羥基，同時釋放甲醇分子。然后，硅烷醇鍵與LLZTO的羥基相互作用，形成MEMO@LLZTO的Si-O化學鍵。然后將制備的MEMO@LLZTO作為功能填料引入無紡布（NF）支撐的PEO復合電解質中，用于柔性全固態鋰金屬電池。在MEMO涂層存在的情況下，LLZTO填料通過MEMO與LLZTO和PEO的強烈相互作用，表現出與PEO基質良好的界面相容性。

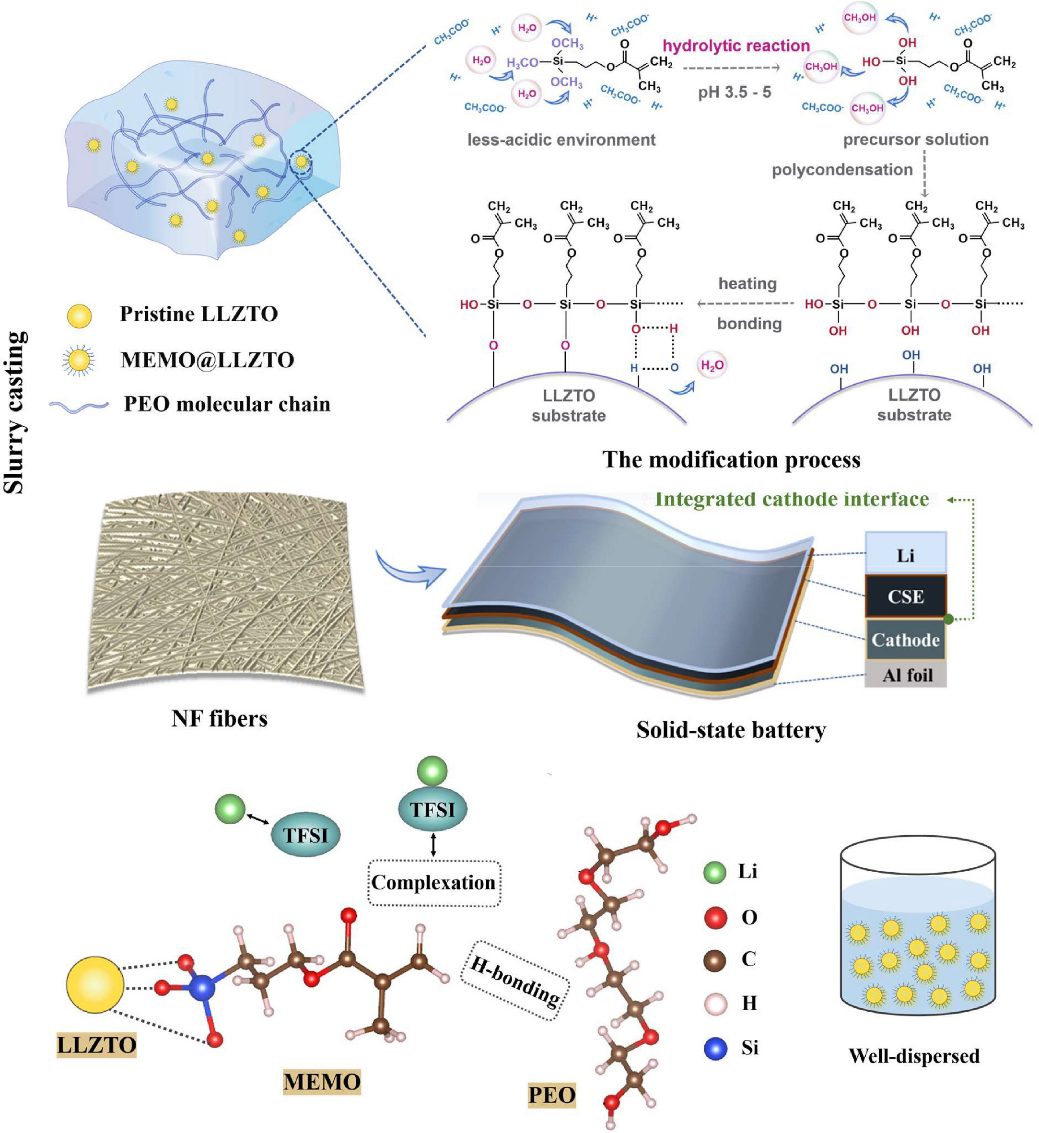

【方案一】采用MEMO@LLZTO-PEO電解質的全固態鋰電池示意圖。

MEMO涂層的含量極大地影響LLZTO顆粒的理化性質。如圖1a所示，MEMO@LLZTO(xh)顆粒在不同處理時間（x=3、6、9、12）后顯示出6.3-7.0wt%的MEMO涂層。對于MEMO@LLZTO（9h）和MEMO@LLZTO（12h），MEMO的重量含量相似，這表明LLZTO顆粒上有飽和的MEMO涂層。此外，MEMO@LLZTO（xh，x=3，6，9）顆粒表現出與原始LLZTO相似的結晶度，如圖1b所示。然而，與其他MEMO@LLZTO樣品相比，MEMO@LLZTO（12h）顆粒的峰值強度降低，這可能是由于MEMO@LLZTO（12h）的MEMO涂層較厚所致。隨后對MEMO@LLZTO(xh)-PEO（x=3、6、9和12）電解質的離子電導率（σ）和鋰離子遷移數（tLi+）的測試表明MEMO@LLZTO(6h)-PEO表現良好最優越（圖2a、b）。因此，隨后選擇MEMO@LLZTO(6h)-PEO來研究MEMO涂層對CSE電化學性能的影響。

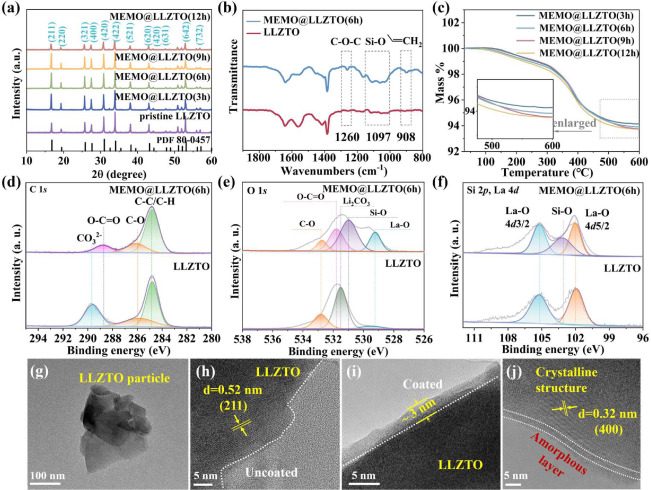

【圖1】原始LLZTO和MEMO@LLZTO(6h)的TGA曲線、（b）XRD圖譜和FTIR圖。原始LLZTO和MEMO@LLZTO(6h)的C 1s、（e）O 1s和Si 2p、La 4d的XPS譜。（g，h）原始LLZTO和（i，j）MEMO@LLZTO(6h)的TEM和高分辨率TEM圖像。

為了進一步研究LLZTO和MEMO之間的化學相互作用，對原始LLZTO和MEMO@LLZTO(6h)進行了FTIR和XPS測量。如圖1c所示，MEMO@LLZTO(6h)在1260、1097和908cm?1處顯示出三個新峰，這些峰可歸因于C–O–C、Si–O和C–C=的伸縮振動分別為CH2。這一觀察結果表明MEMO和LLZTO之間存在很強的相互作用，圖1d-f中的XPS分析進一步證實了這一點。原始LLZTO顯示CO32?的峰值位于289.61eV處，這表明由于LLZTO在空氣下氧化而存在Li2CO3雜質。然而，在MEMO涂層存在的情況下，MEMO@LLZTO(6h)顆粒的CO32?峰消失，這表明LLZTO免受空氣暴露的良好保護。此外，如圖1e和1f所示，MEMO@LLZTO(6h)在O 1s光譜（531eV）和Si 2p光譜（103.11eV）中顯示出Si-O鍵的新峰，這進一步證實了MEMO和MEMO之間的化學相互作用。O 1s譜中位于531.7eV的峰代表MEMO層的特征O–C=O鍵伸縮振動，與MEMO@LLZTO(6h)的C 1s譜很好地對應。此外，LLZTO在531.5eV處顯示出歸屬于Li2CO3的峰，而該峰在MEMO涂覆后的MEMO@LLZTO(6h)的O 1s光譜中消失。為了研究MEMO涂層是否與LLZTO表面上的Li2CO3發生反應，將純凈的LLZTO在空氣中放置十天以獲得Air-LLZTO。為了研究MEMO涂層是否與LLZTO表面上的Li2CO3發生反應，將純凈的LLZTO在空氣中放置十天以獲得Air-LLZTO。Air-LLZTO在1，438和865cm?1處顯示兩個峰，這兩個峰被分配給CO32–的伸縮振動。對于MEMO@Air-LLZTO樣品，在908cm?1處出現了一個新峰，該峰對應于MEMO的C–C=CH2的伸縮振動。同時，屬于CO32-的峰仍然存在，表明MEMO@Air-LLZTO顆粒表面上的MEMO和Li2CO3之間沒有相互作用。

圖1g-j顯示了原始LLZTO和MEMO@LLZTO(6h)顆粒的TEM形貌。原始LLZTO的粒徑為400nm，邊緣清晰。圖1h中的高分辨率TEM圖像顯示出0.52nm的晶格間距，對應于LLZTO的（211）晶面。改性層的厚度隨著處理時間的推移逐漸增加，范圍從1.5-6nm。當處理時間為6小時時獲得最佳電化學性能，這對應于LLZTO表面上厚度約為3nm的非晶MEMO涂層（圖1i和1j）。此外，MEMO@LLZTO顆粒的晶格間距為0.32nm，對應于LLZTO的（400）晶面。選區電子衍射（SAED）圖案呈現了原始LLZTO和MEMO@LLZTO顆粒中LLZTO相的各種空間組。LLZTO和MEMO@LLZTO納米粒子都具有均勻的元素分布，表明LLZTO成分的均勻性以及偶聯劑在LLZTO表面上的明確分布。在這種均勻的MEMO涂層的存在下，與原始LLZTO相比，MEMO@LLZTO顆粒對PEO溶液的表面潤濕性顯著改善，這有利于MEMO@LLZTO填料在PEO基電解質中的均勻分散。

以MEMO@LLZTO顆粒為功能填料，通過簡便的溶液流延法制備了PEO基復合電解質。由于MEMO@LLZTO與PEO具有良好的界面相容性，MEMO@LLZTO-PEO電解質顯示出MEMO@LLZTO顆粒的均勻分散，而LLZTO-PEO電解質則顯示出明顯的LLZTO顆粒團聚。如圖2a所示，與LLZTO-PEO相比，MEMO@LLZTO(6h)-PEO在30°C時顯示出更高的離子電導率（2.16×10?4 S cm?1），并且活化能大幅降低為0.34eV（2.30×10?5 S cm?1，0.52eV）。這一觀察結果歸因于MEMO@LLZTO填料在PEO基質中的均勻分布，這在MEMO@LLZTO(6h)-PEO電解質中提供了連續的鋰離子傳導路徑。然而，MEMO@LLZTO（9h）-PEO和MEMO@LLZTO（12h）-PEO電解質的離子電導率低于MEMO@LLZTO(6h)-PEO。這種行為可能是由于MEMO@LLZTO（9h）和MEMO@LLZTO（12h）顆粒的厚MEMO涂層造成的，導致鋰離子傳輸路徑很長，因此活化能很大。因此，在下一節中選擇MEMO@LLZTO(6h)作為基于PEO的CSE的填充劑。

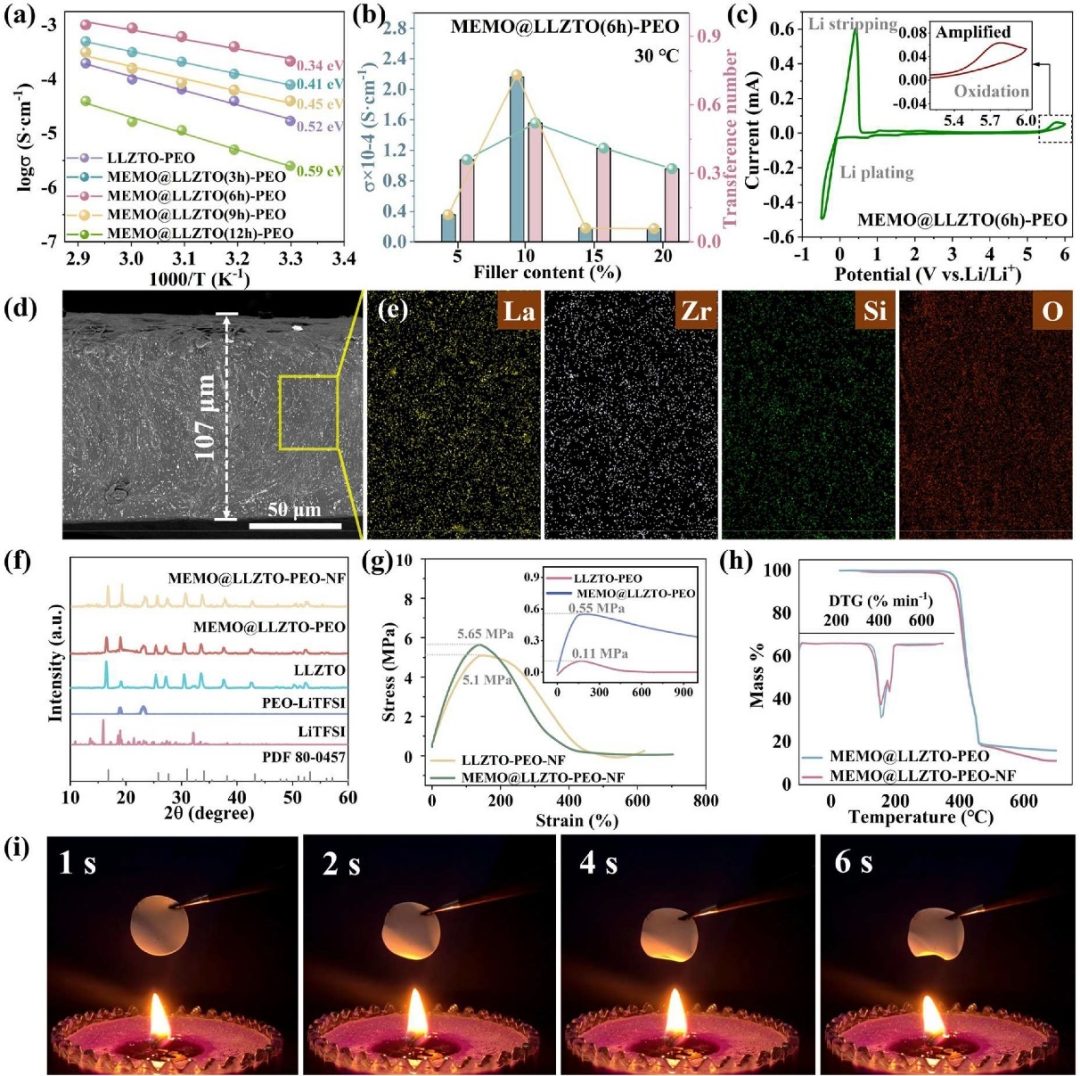

【圖2】（a）10MEMO@LLZTO(xh)-PEOCSE的阿倫尼烏斯圖。x=3，6，9，12。（b）不同填料含量的MEMO@LLZTO(6h)-PEOCSE在30°C下的離子電導率和tLi+圖像。（c）MEMO@LLZTO(6h)-PEOCSE的CV曲線。MEMO@LLZTO(6h)-PEO-NF膜中相應元素的橫截面圖和EDS圖。（f）LiTFSI、PEO-LiTFSI、LLZTO納米顆粒、10MEMO@LLZTO(6h)-PEO和10MEMO@LLZTO(6h)-PEO-NFCSE的XRD譜。不同CSE的應力-應變曲線和TGA-DTG曲線MEMO@LLZTO-PEO-NF電解質的阻燃測試。

聚合物基體中MEMO@LLZTO填料的含量極大地影響PEO基電解質的電化學性能。因此，制備了MEMO@LLZTO(6h)-PEOCSE，其MEMO@LLZTO(6h)填料的重量含量范圍為5wt%至20wt%。如圖2b所示，隨著MEMO@LLZTO顆粒量的增加，10MEMO@LLZTO(6h)-PEO在所有樣品中表現出最高的離子電導率。然而，發現較高的MEMO@LLZTO填料濃度（15wt%和20wt%）會導致PEO基CSE的離子電導率降低，這是由于含有更多無機填料的聚合物的鏈段運動減少。在yMEMO@LLZTO(6h)-PEO樣品中（y指MEMO@LLZTO的重量百分比，y=5、10、15和20），10MEMO@LLZTO(6h)-PEO電解質表現出最佳的鋰-離子遷移數（tLi+）為0.53。此外，10MEMO@LLZTO(6h)-PEO的鋰離子遷移數幾乎是LLZTO-PEO電解質（0.28）的兩倍，這意味著濃差極化的減少并抑制了鋰枝晶的生長。如圖所示。如圖2c所示，10MEMO@LLZTO(6h)-PEO電解質表現出可逆的鋰沉積和剝離行為以及高達5.2V vs. 5.2V的高氧化穩定性。Li/Li+與PEO（LiTFSI）和LLZTO-PEO電解質相比。在以下章節中，除非另有說明，MEMO@LLZTO-PEO均指10MEMO@LLZTO(6h)-PEO電解質。

為了進一步提高MEMO@LLZTO-PEO電解質的機械和熱性能，在溶液澆鑄過程中使用超薄無紡布（NF）作為三維框架。該NF框架顯示了互連結構，這有利于制造具有均勻分布的無機填料的獨立式MEMO@LLZTOPEO-NF膜。如圖2d、2e所示，根據La、Zr、Si和O的EDS圖，MEMO@LLZTO-PEO-NF電解質表現出致密的橫截面結構，MEMO@LLZTO填料均勻分布。此外，MEMO@LLZTO-PEO-NF顯示出與MEMO@LLZTO-PEO相似的結晶度和離子電導率（2.18×10?4 S cm?1，30℃），如圖2f，由于鋰的均勻沉積，與MEMO@LLZTO-PEO-NF相比，MEMO@LLZTO-PEO-NF在30°C下的tLi+略有增加（0.56）。此外，在NF骨架存在下，MEMO@LLZTO-PEO-NF電解質的拉伸應力強度大大提高，達到5.65MPa（圖2g），遠高于MEMO@LLZTO-PEO（0.55MPa）。此外，與LLZTO-PEO（0.11MPa）和LLZTO-PEO-NF（5.1MPa）相比，MEMO@LLZTO-PEO和MEMO@LLZTO-PEO-NF電解質均表現出更高的機械強度，這歸因于PEO基質中的MEMO@LLZTO是由于MEMO@LLZTO與PEO之間的強相互作用。如圖2h所示，MEMO@LLZTOPEO和MEMO@LLZTO-PEO-NF電解質均表現出良好的熱穩定性（高達350℃）。然而，如圖2i所示，MEMO@LLZTO-PEO-NF電解質在接近火焰6秒時仍能保持其原始形狀，這表明與MEMO@LLZTO-PEO和商業隔膜相比，其阻燃性大大增強。因此，MEMO@LLZTO-PEO-NF電解質良好的機械強度和熱穩定性有利于提高固態鋰金屬電池的安全性。

為了研究MEMO@LLZTO-PEO和MEMO@LLZTO-PEO-NF電解質的鋰沉積和剝離行為，在60℃下組裝并測試了對稱的Li/Li電池。如圖3a所示，MEMO@LLZTO-PEO-NF對稱電池可以在0.1 mA cm?2的電流密度（面容量：0.1 mAh cm?2）和小的極化電壓（<75毫伏）。相比之下，使用LLZTO-PEO和MEMO@LLZTO-PEO電解質的電池分別表現出較大的極化電壓，并分別在587和1，443小時后表現出短路，這可能是由循環過程中的鋰枝晶引起的。如圖3b-d所示，LLZTO-PEO和MEMO@LLZTO-PEO對稱電池的循環鋰金屬由于鋰枝晶的形成而表現出粗糙的表面。然而，MEMO@LLZTO-PEO-NF對稱電池顯示出循環鋰金屬的光滑表面，這表明由于MEMO@LLZTO-PEO-NF電解質良好的機械強度，鋰枝晶的生長得到了緩解。此外， MEMO@LLZTO-PEO-NF對稱電池在循環4000小時后表現出穩定的界面電阻，表明MEMO@LLZTO-PEONF對鋰金屬具有良好的界面穩定性。

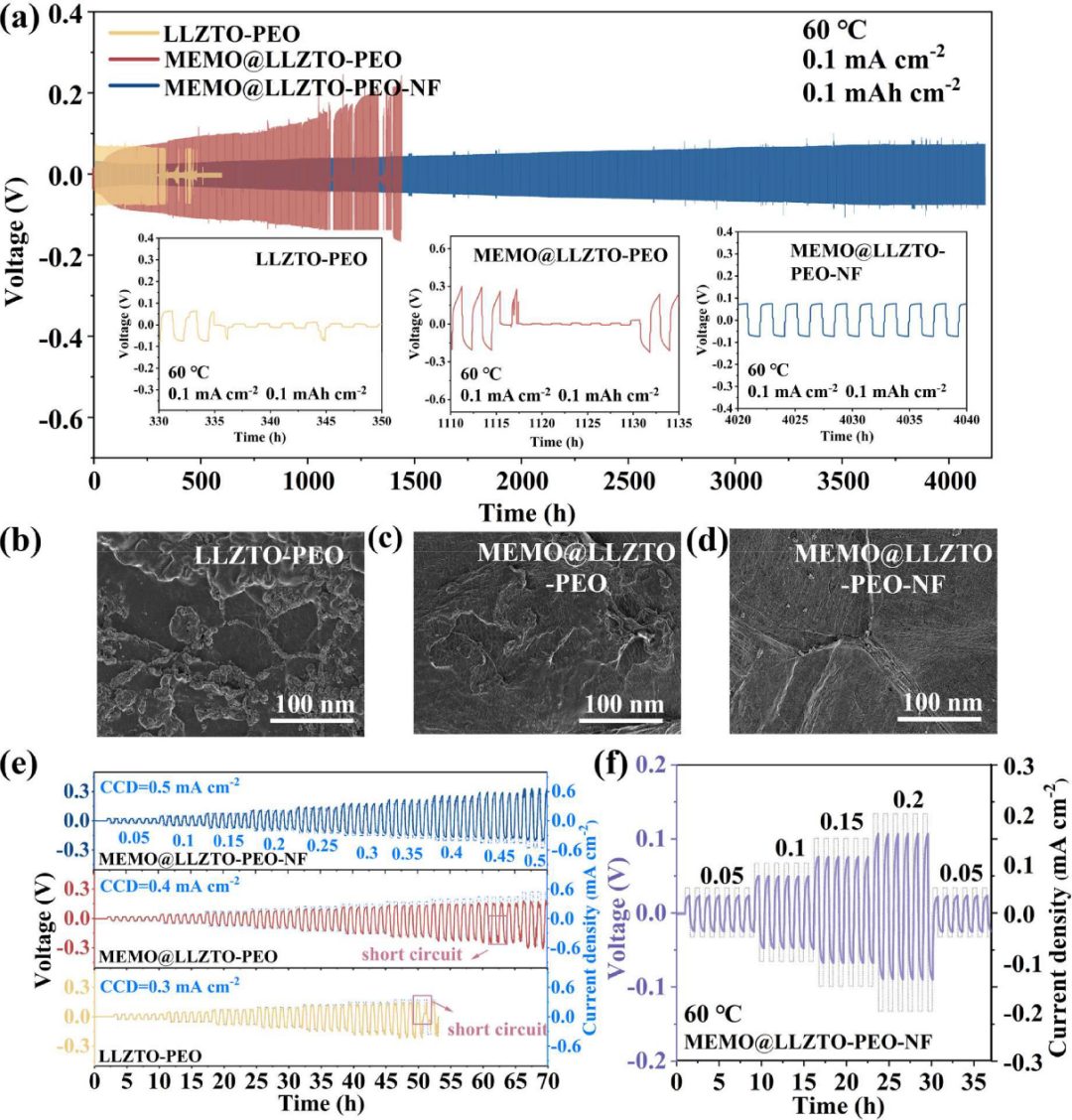

【圖3】（a）采用LLZTO-PEO、MEMO@LLZTOPEO和MEMO@LLZTO-PEO-NF電解質的對稱Li/Li電池在電流密度為0.1 mA cm?2（0.1 mAh cm?2）時的電壓-時間圖60℃。使用LLZTO-PEO、（c）MEMO@LLZTO-PEO和MEMO@LLZTO-PEO-NF電解質的對稱電池中循環鋰金屬的表面SEM圖像。（e）60℃、電流密度為0.3至0.5 mA cm?2時，具有各種電解質的Li/Li電池的電壓-時間圖。（f）采用MEMO@LLZTO-PEO-NF電解質的對稱鋰電池在60℃、電流密度從0.05到0.2 mA cm?2的電壓-時間圖。每個循環的充電和放電時間為0.5小時。

進一步評估對稱Li/Li電池中不同電解質的臨界電流密度（CCD），電流密度從0.05 mA cm?2逐漸增加到0.5 mA cm?2。如圖3e所示，LLZTO-PEO和MEMO@LLZTO-PEO對稱電池分別在0.3和0.4 mA cm?2的電流密度下表現出顯著的電壓變化，表明由于鋰枝晶生長而導致短路。相比之下，即使在0.5 mA cm?2的高電流密度下，MEMO@LLZTO-PEO-NF對稱電池也不會表現出短路和可逆充電/放電行為。該結果表明，與LLZTO-PEO和MEMO@LLZTO-PEO相比，MEMO@LLZTO-PEO-NF電解質可以承受更高的電流密度并抑制鋰枝晶的形成。此外，采用MEMO@LLZTO-PEO-NF電解質的對稱鋰電池在0.05至0.2 mA cm?2和回到0.05 mA cm?2的不同電流密度下表現出可逆極化電壓（圖3f）。

為了進一步研究MEMO@LLZTO-PEO-NF電解質的電化學性能，以LiFePO4（LFP）或LiNi0.8Mn0.1Co0.1O2（NMC811）為正極，在60℃下組裝并測試全固態鋰金屬電池。鋰金屬作為負極。活性材料的載量為4.0–4.2 mg cm?2。全固態Li|MEMO@LLZTO-PEO-NF|LFP電池的循環伏安法（CV）測量在2.4至3.8V vs. Li/Li+的范圍內以0.1 mV s?1的掃速進行。如圖4a所示，Li|MEMO@LLZTO-PEO-NF|LFP電池在最初的三個循環中顯示出重疊的氧化和還原峰，表明采用MEMO@LLZTO-PEO-NF電解質的電池具有良好的電化學可逆性。此外，與LLZTO-PEO-NF電池相比，Li|MEMO@LLZTO-PEO-NF|LFP電池表現出更好的循環性能，在0.5C下循環100次后放電容量>150 mAh g?1（圖4b，4d），這意味著由于MEMO@LLZTO-PEO-NF電解質具有高離子電導率，因此可以更好地利用LFP。在1C下測試時，MEMO@LLZTO-PEO-NF電池在1C下循環200次后仍具有146 mAh g?1的高放電容量，容量保持率為90.9%。此外，如圖4c和4e所示，Li|MEMO@LLZTO-PEONF|LFP電池在0.2、0.5、1、2時表現出165.4、156.8、122.9、84.9和159.1 mAh g?1的高放電容量，并分別回到0.2C，表明比LLZTO-PEO-NF電池具有更好的倍率性能。然而，MEMO@LLZTO-PEO-NF電池在2C下表現出低比容量和快速衰減，這可能是由于2C下比MEMO@LLZTO-PEO-NF的CCD更高的電流密度，導致鋰枝晶生長。2C下循環的鋰金屬表面出現死鋰突起，導致2C下比容量下降（圖4e）。因此，測試了MEMO@LLZTP-PEO-NF和LLZTO-PEO-NF電解質在0.2至1C不同倍率下的倍率性能。Li|MEMO@LLZTO-PEO-NF|LFP電池表現出顯著改善的倍率性能，在0.2、0.5、0.7、1和反向時的放電容量為165.3、156.9、150.2、120.1和159.4 mAh g?1分別為0.2C。此外，在1C下循環的鋰負極顯示出平坦光滑的表面，表明沒有鋰枝晶生長或死鋰。此外，還證明，與常規LFP正極相比，集成LFP正極表現出更低的界面電阻和更高的比容量。這種行為可歸因于電解質和正極之間的緊密界面接觸。進一步測量了采用MEMO@LLZTO-PEO-NF電解質的Li/LFP電池在0.5C下的循環性能，以及在較低溫度（45℃）下的長循環性能（超過200次循環）。Li|MEMO@LLZTO-PEO-NF|LFP電池在0.5C下的初始比容量為104.3 mAh g?1，200次循環后的容量保持率為63.7%。

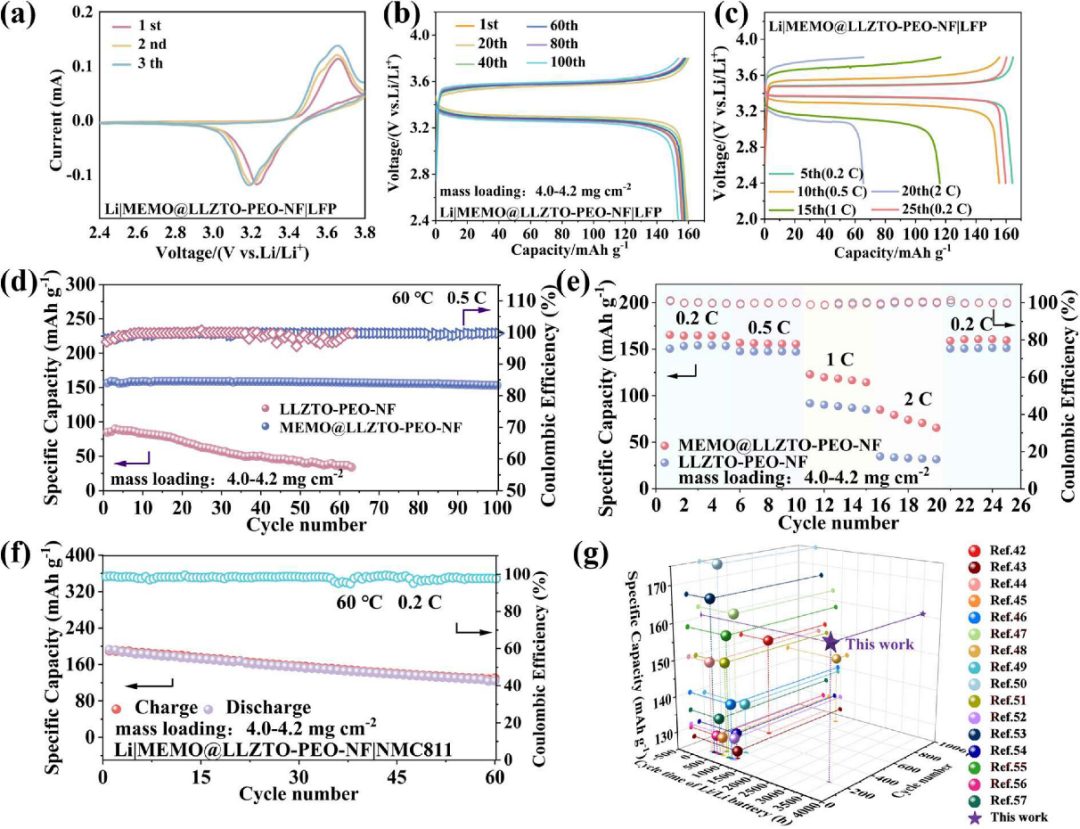

【圖4】（a）Li|MEMO@LLZTO-PEO-NF|LFP電池在0.1 mV s?1下最初三個循環的CV曲線。（b）Li|MEMO@LLZTO-PEO-NF|LFP電池在0.5C（1C=170 mA g?1）下不同循環的充放電曲線。（c）Li|MEMO@LLZTO-PEO-NF|LFP電池在0.2至2C不同倍率下的充放電曲線。（d）Li|MEMO@LLZTO-PEO-NF|LFP電池在0.5C下的循環性能C。（e）全固態Li|MEMO@LLZTO-PEO-NF|LFP和Li|LLZTO-PEO-NF|LFP電池在0.2至2C不同倍率下的倍率性能。（f）Li|的循環性能MEMO@LLZTO-PEO-NF|NMC811電池，0.2C（1C=200 mA g?1）。（g）本工作和之前報告中CSE的電化學性能的比較。比容量基于Li/LFP電池。

此外，還展示了MEMO@LLZTO-PEO-NF電解質在60℃下用于3.0至4.3V高壓NMC811正極的用途。如圖所示。如圖4f所示，Li|MEMO@LLZTO-PEO-NF|NMC811電池在0.2C下的初始放電容量為182.5 mAh g^?1，并在60次循環后保持約100 mAh g^?1的比容量。這一結果表明MEMO@LLZTO-PEO-NF電解質在高壓全固態鋰電池中顯示出良好的應用前景。基于上述結果，將工作中的MEMO@LLZTO-PEO-NF電解質的電化學性能與之前報道的研究進行了比較，如圖4g所示。

為了闡明MEMO涂層在MEMO@LLZTO-PEO電解質中的作用，利用密度泛函理論（DFT）計算進一步計算了LLZTO-PEO和LLZTO-MEMO-PEO系統的界面鍵合能。圖5a顯示了LLZTO-PEO和LLZTO-MEMO-PEO系統界面處的電荷密度差（CDD）圖。黃色和藍色區域分別顯示電子積累和電子耗盡。在MEMO存在的情況下，LLZTO-MEMO-PEO在LLZTO和PEO之間的界面上顯示出增加的電荷密度，表明MEMO對LLZTO和PEO具有很強的界面相互作用。進一步確定了LLZTO-PEO和LLZTO-MEMO-PEO系統的界面鍵合能（Ei）。如圖5b所示，LLZTO-MEMO-PEO比LLZTO-PEO（-0.812eV）表現出更大的負結合能，為-1.537eV，表明MEMO@LLZTO與PEO的界面相容性大大增強。此外，與圖5c中的LLZTO-PEO（0.51eV）相比，LLZTO-MEMO-PEO在界面上表現出較低的鋰離子擴散能壘（0.32eV），表明在MEMO存在下鋰離子的遷移動力學增強。如圖5d所示，MEMO還通過氫鍵相互作用與PEO基質顯示出-0.27eV的結合能。因此，MEMO充當LLZTO和PEO之間的Janus層，在MEMO@LLZTO-PEO電解質中形成連續的鋰離子傳輸路徑。

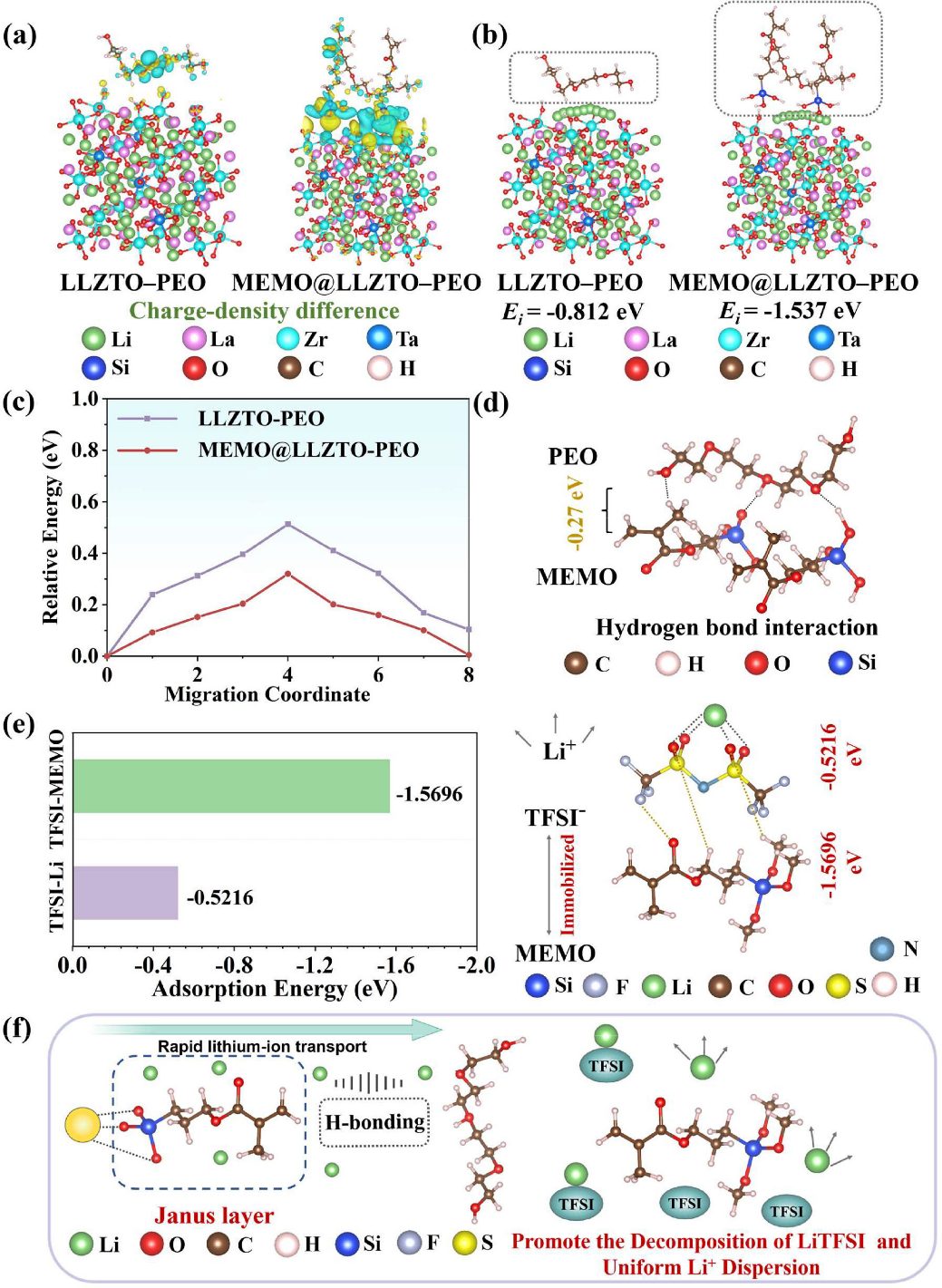

【圖5】LLZTO-PEO和LLZTO-MEMO-PEO系統的CDD圖和界面鍵合能（Ei）。（c）LLZTO-PEO和LLZTO-MEMO-PEO界面的鋰離子遷移勢壘。（d）MEMO和PEO之間的氫鍵相互作用。（e）TFSI?–MEMO和TFSI?–Li體系的吸附能。（f）MEMO Janus層與其他成分（包括LLZTO、PEO和TFSI?陰離子）的相互作用。

除了MEMO與LLZTO和PEO的相互作用外，還進一步計算了MEMO對TFSI?陰離子的吸附能。如圖5e所示，MEMO通過F-O鍵和氫鍵相互作用顯示出TFSI^?陰離子的吸附能（-1.5696eV），比Li⁺-TFSI^?對的吸附能（-0.5216eV）強得多。該計算結果表明，MEMO可以促進更多鋰鹽的解離，從而在PEO基電解質中產生固定的TFSI^?陰離子和更多可移動的Li⁺離子。通過FTIR分析進一步研究了MEMO和LiTFSI之間的相互作用。純LiTFSI和LLZTO-PEO在1352和1054cm^–1處顯示兩個峰，可歸因于TFSI^?陰離子的O=S=O振動。然而，MEMO@LLZTOPEO顯示O=S=O峰向較低波數移動，表明TFSI^?陰離子和MEMO之間存在氫鍵相互作用。此外，與純LiTFSI和LLZTO-PEO相比，MEMO@LLZTO-PEO表現出TFSI?陰離子的–CF₃基團（1，179cm^–1）向更高波數的移動，這是由于–CF₃和酰氧基之間的相互作用MEMO中的組。因此，F(xiàn)TIR結果進一步表明MEMO解離了LiTFSI，從而固定了TFSI^?陰離子并釋放更多可移動的Li⁺離子。

基于以上結果，MEMO涂層在MEMO@LLZTO-PEO電解質中發揮多功能作用。如圖5f所示，MEMO涂層不僅可以與LLZTO顆粒形成牢固的鍵合，而且還可以與PEO基質形成氫鍵。因此，MEMO涂層充當LLZTO和PEO之間的Janus層，以產生連續的鋰離子傳導路徑和快速的鋰離子遷移。此外，MEMO可以通過MEMO和TFSI陰離子之間的強相互作用解離更多的鋰鹽，從而導致更多的鋰離子移動，從而增強鋰離子傳輸。結果，MEMO@LLZTO-PEO實現了高離子電導率并提高了鋰離子遷移數。此外，MEMO@LLZTO-PEO-NF電解質在鋰對稱電池和固態Li/LFP電池中表現良好，具有如上所述增強的循環性能。

總結與展望

總之，展示了一種功能性MEMO@LLZTO填料，并系統研究了MEMO涂層對PEO基復合電解質離子傳輸?shù)挠绊憽EMO Janus涂層顯示出MEMO@LLZTO與PEO的界面相容性大大改善，這有利于MEMO@LLZTO填料在聚合物基體中的均勻分布。由于MEMO Janus層存在連續的鋰離子傳導路徑，所獲得的電解質膜表現出良好的離子電導率（2.16×10^?4?S cm^?1，30°C）。此外，MEMO涂層通過F-O鍵和氫鍵與TFSI?陰離子表現出強烈的相互作用，從而解離更多的鋰鹽，導致快速的鋰離子傳輸，從而提高MEMO@LLZTO-PEO的鋰離子遷移數。此外，與MEMO@LLZTO-PEO相比，MEMO@LLZTOPEO-NF電解質表現出更高的機械強度和熱穩定性。因此，具有MEMO@LLZTO-PEO-NF的鋰對稱電池在0.1 mA cm^?2的電流密度下（面容量：0.1 mAh cm^?2，60℃）可以循環長達4000小時，這歸因于良好的性能即界面穩定性，能夠抑制鋰枝晶生長。與LLZTO-PEO-NF電池相比，采用MEMO@LLZTOPEO-NF電解質的全固態Li/LiFePO₄電池在60℃下具有更高的循環性能和倍率性能。該工作為優化聚合物-填料界面提供了合理的設計策略，以實現安全性更好的全固態鋰電池的高性能CSE，在各種系統中具有一定的普適性。

參考文獻

Duan, T., Cheng, H., Liu, Y. et al. A Multifunctional Janus Layer for LLZTO/PEO Composite Electrolyte with Enhanced Interfacial Stability in Solid-State Lithium Metal Batteries. Energy

Storage Materials (2023).

DOI: 10.1016/j.ensm.2023.103091

https://doi.org/10.1016/j.ensm.2023.103091
