车辆颠簸后滑进去的应急措施,免费看片免费播放,国产精品久久久久久久久久久久午夜片

深度提脫/嵌鈉的正極通常會引起不希望出現的Jahn-Teller畸變和相變，這兩種情況都會降低結構穩定性，從而導致長周期可靠性較差。

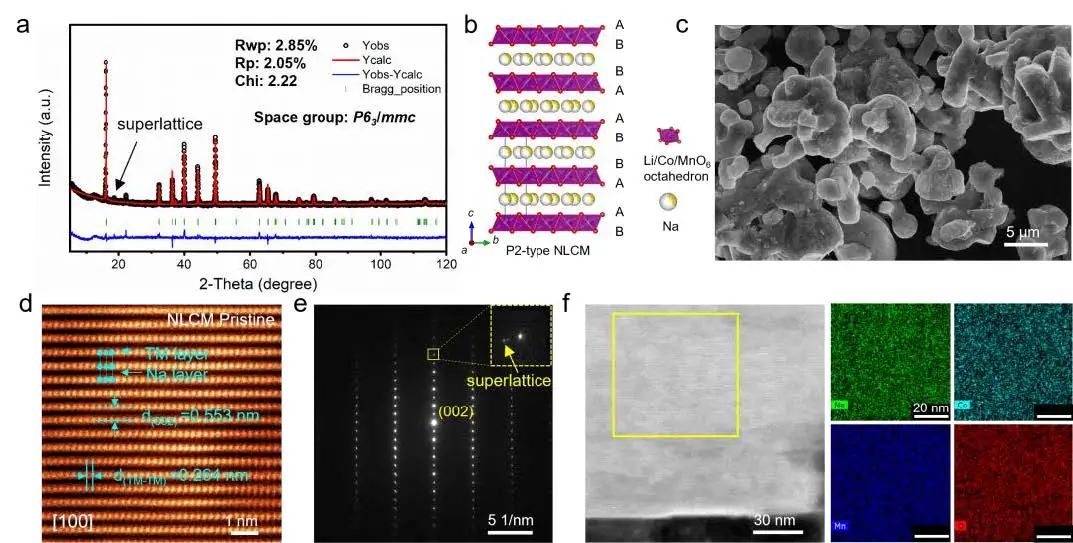

圖1 Na_2/3Li_1/6Co_1/6Mn_2/3O₂的結構表征

加利福尼亞大學爾灣分校忻獲麟等報告了一種零應變的P2-Na_2/3Li_1/6Co_1/6Mn_2/3O₂正極。具體而言，作者設計了一系列Li/Co取代的Na_2/3Li_xCo_1/3-xMn_2/3O₂，并通過詳細的結構演變和電荷補償機制研究了成分與電化學行為之間的關系。

研究表明，單價Li⁺和三價Co³⁺通過還原Mn³⁺/Mn⁴⁺的氧化還原，有助于減輕Jahn-Teller畸變，并使晶格變化最小化。

因此，優化的Na_2/3Li_1/6Co_1/6Mn_2/3O₂在2.0?4.5 V的電壓范圍內實現單相反應，同時具有高的可逆容量（在0.1C下為178 mAh g^?1）、優異的循環穩定性（在1C下250次循環后的容量保持率為95.8%，在5C下1200次循環后的容量保持率為80.1%）和倍率性能（相對于0.1C，在10C下的容量保持為53.8%）。

圖2 Na_2/3Li_1/6Co_1/6Mn_2/3O₂的電化學性能

此外，高能X射線衍射分析和掃描透射電子顯微鏡表征證明了Na_2/3Li_1/6Co_1/6Mn_2/3O₂的“零應變”循環特征，其中在整個充電/放電過程中，原始P2結構得到了很好的保持，沒有任何OP4或O2相的形成，最大體積變化僅為0.53%。

這項工作為解決錳基正極的結構不穩定性提供了一種有效的方法，即通過陽離子氧化還原和陽離子相互作用調節來最大限度地減少應變變化。

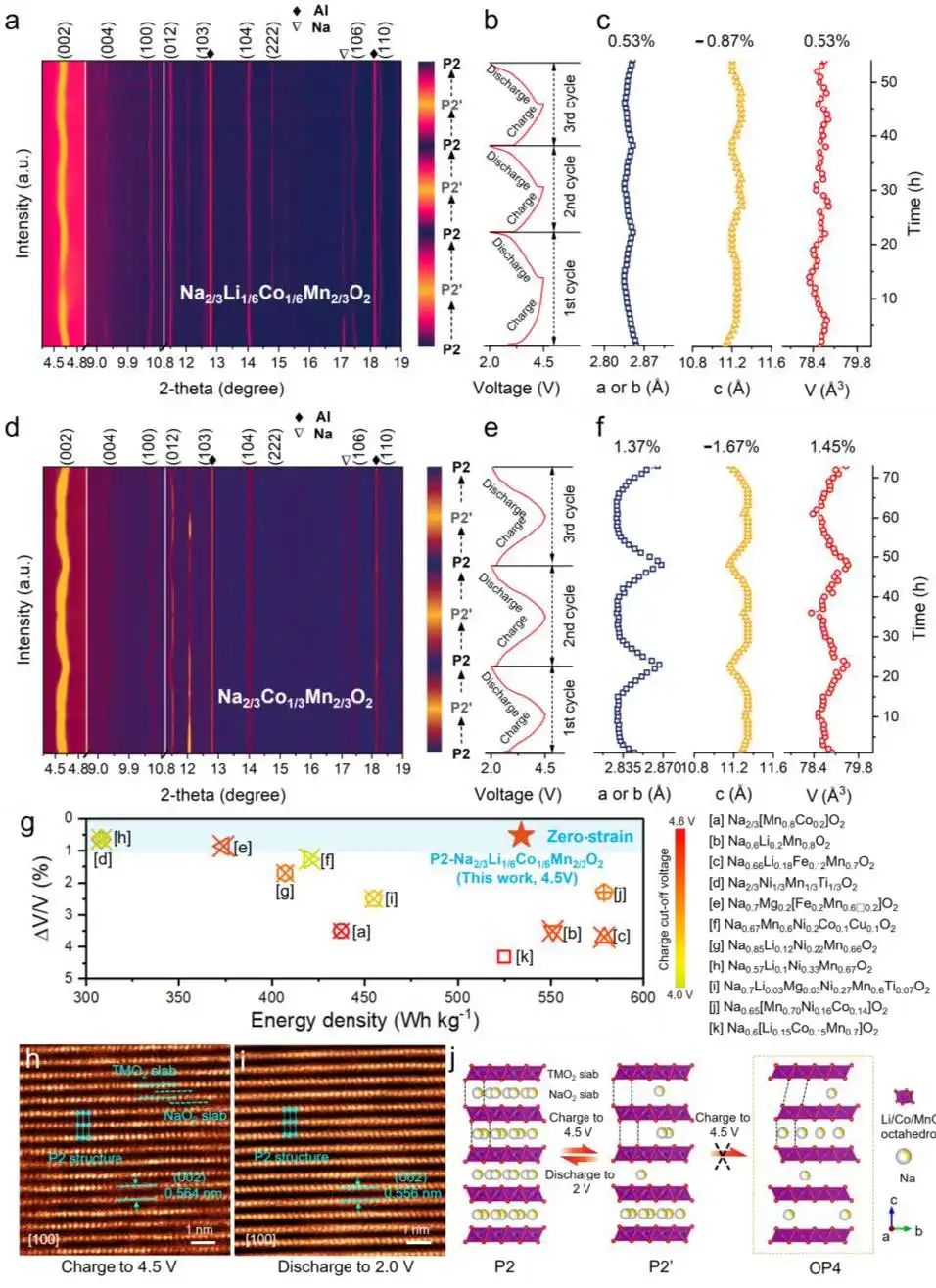

圖3 Na_2/3Li_1/6Co_1/6Mn_2/3O₂循環中的結構演化

Regulating Cation Interactions for Zero-Strain and High-Voltage P2-type Na2/3Li1/6Co1/6Mn2/3O2 Layered Oxide Cathodes of Sodium-Ion Batteries. Angewandte Chemie International Edition 2023. DOI: 10.1002/anie.202304628

原創文章，作者：菜菜歐尼醬，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/01/11/9e439ad450/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

忻獲麟教授，重磅Angew.！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

忻獲麟教授，重磅Angew.！

相關推薦
