人妻女友娇妻沉沦系列,巨胸喷奶水www视频网站,少女韩国电视剧在线观看完整

成果簡(jiǎn)介

金屬有機(jī)骨架 (Metal Organic Frameworks, MOFs) 在析氧反應(yīng) (Oxygen Evolution Reaction, OER) 中得到了越來(lái)越多的應(yīng)用，其表面通常會(huì)發(fā)生結(jié)構(gòu)轉(zhuǎn)變，形成金屬氫氧化物作為催化活性位點(diǎn)。然而，MOFs重構(gòu)過(guò)程的可控調(diào)控仍然是一個(gè)巨大的挑戰(zhàn)。

基于此，華南理工大學(xué)李映偉教授和陳立宇教授(通訊作者)等人提出了一種缺陷工程策略，以促進(jìn)MOFs在OER過(guò)程中向金屬氫氧化物的結(jié)構(gòu)轉(zhuǎn)變從而增強(qiáng)反應(yīng)活性。通過(guò)1,1′-二茂鐵二羧酸(Fc′)和二茂鐵羧酸(Fc)混合配體構(gòu)建具有豐富不飽和金屬位點(diǎn)的缺陷MOFs(記為NiFc’_xFc_1?x)。與無(wú)缺陷的MOFs (NiFc’)相比，NiFc’_xFc_1?x系列更容易轉(zhuǎn)化為金屬氫氧化物。

此外，由缺陷MOFs生成的金屬氫氧化物含有更多的氧空位。在100 mA cm^?2的電流密度下，生長(zhǎng)在泡沫鎳上的NiFc’Fc的過(guò)電位為213 mV，表現(xiàn)出優(yōu)異的OER催化活性，優(yōu)于無(wú)缺陷的NiFc’。實(shí)驗(yàn)結(jié)果和理論計(jì)算表明，金屬氫氧化物中豐富的氧空位有利于含氧中間體吸附在活性中心上，從而顯著提高其OER活性。

研究背景

析氧反應(yīng)(OER)是各種能量轉(zhuǎn)換和儲(chǔ)存系統(tǒng)中的關(guān)鍵半反應(yīng)。OER的效率受到動(dòng)力學(xué)遲緩和多步質(zhì)子耦合過(guò)程產(chǎn)生的高過(guò)電位的限制。設(shè)計(jì)具有高活性的非貴金屬電催化劑是提高OER效率的關(guān)鍵。目前，鈣鈦礦、過(guò)渡金屬氧化物、氮化/磷化金屬等多種非貴金屬納米材料已被開(kāi)發(fā)為有效的OER電催化劑。結(jié)果表明，材料表面在電催化過(guò)程中發(fā)生結(jié)構(gòu)轉(zhuǎn)變，形成金屬氫氧化物和氫氧化合物作為OER的活性組分。然而，有關(guān)結(jié)構(gòu)-屬性關(guān)系的關(guān)鍵基本問(wèn)題尚未闡明。

金屬有機(jī)骨架(MOFs)具有良好的晶體性能、周期性的原子排列和高可設(shè)計(jì)性，為結(jié)構(gòu)性能關(guān)系研究和性能優(yōu)化提供了固有的優(yōu)勢(shì)。一些MOF表現(xiàn)出了較高的電催化性能。結(jié)果表明，在特定外加電位上， MOF表面形成了金屬氫氧化物和幾納米厚度的氫氧化合物，它們作為OER的活性物質(zhì)。然而，選擇合適的MOFs作為預(yù)催化劑仍然是一個(gè)試錯(cuò)的過(guò)程。促進(jìn)MOFs結(jié)構(gòu)演化過(guò)程和提高原位形成金屬氫氧化物的本征活性尚不明確。因此，可控調(diào)控MOFs重構(gòu)過(guò)程以提高OER活性是非常必要的。

圖文導(dǎo)讀

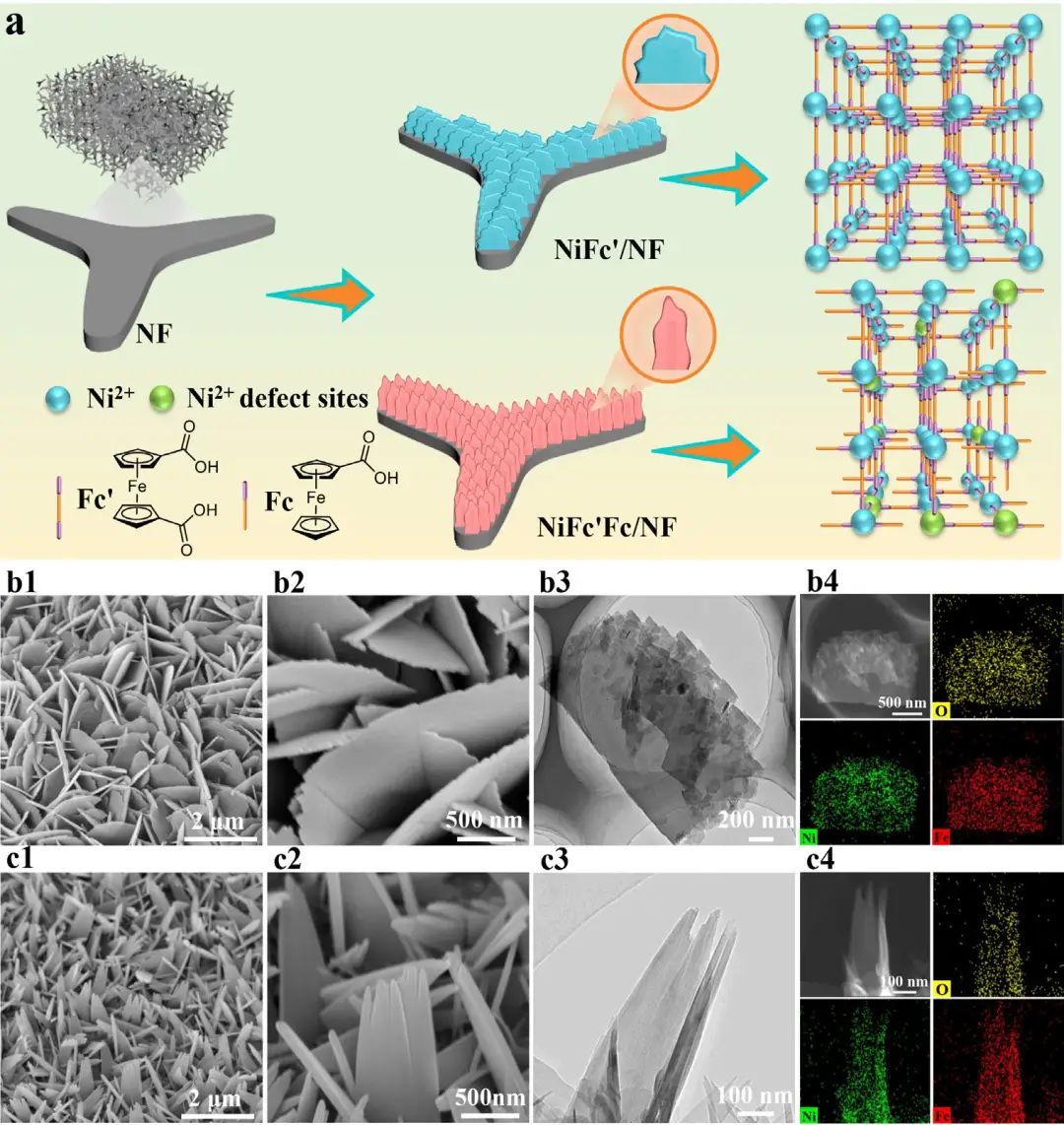

圖1. (a) 在NF襯底上合成NiFc’和一系列NiFc’_xFc_1-x的示意圖。(b1, c1) 低倍SEM圖像，(b2, c2) 高倍SEM圖像，(b3, c3) TEM圖像，(b4, c4) HAADF-STEM圖像和 (b) NiFc’/NF和(c) NiFc’ fc /NF的元素映射圖像。

本文使用水熱法在鎳泡沫骨架上生長(zhǎng)NiFc’納米片，形成NiFc’/NF。通過(guò)引入缺陷配體(Fc)合成一系列NiFc’_xFc_1?x/NF (x = 0.2, 0.4, 0.6)，在MOFs中形成不飽和金屬位點(diǎn)。NiFc’_xFc_1?x/NF的X射線衍射圖與NiFc’/NF的衍射圖相同，表明NiFc’xFc1?x/NF與NiFc’是同結(jié)構(gòu)的。

NiFc’Fc的電子順磁共振(EPR)譜在g = 2.13處表現(xiàn)出特征信號(hào)，與NiFc’相比，該特征信號(hào)增強(qiáng)和展寬，表明Fc的引入產(chǎn)生了大量未配對(duì)電子。

圖2. (a) EPR譜，(b) 高分辨率Ni 2p譜，(c) 高分辨率Fe 2p譜，(d) XANES的Ni k邊譜，(e) k3χ(k)振蕩曲線的Ni k邊譜，(f) Fourier變換EXAFS譜的Ni k邊譜，(g-j) NiFc’和NiFc’Fc的WT等高線圖。(d) 內(nèi)嵌的是局部k邊XANES譜。

NiFc’和NiFc’Fc的Ni k邊x射線吸收近邊結(jié)構(gòu)(XANES)光譜顯示了與NiO類似的吸收邊位置，揭示了Ni物種的價(jià)態(tài)在+2附近。與NiFc’相比，NiFc’Fc的峰值強(qiáng)度降低，表明引入Fc配體后Ni中心的配位構(gòu)型降低。

EXAFS曲線擬合分析顯示，Ni在NiFc’Fc中的CN為4.9±0.2，小于NiFc’的CN(6.1±0.1)。以上結(jié)果表明，F(xiàn)c配體的引入改變了Ni的局部配位幾何結(jié)構(gòu)，配位O數(shù)量減少，導(dǎo)致NiFc’Fc中形成了豐富的不飽和Ni位點(diǎn)。

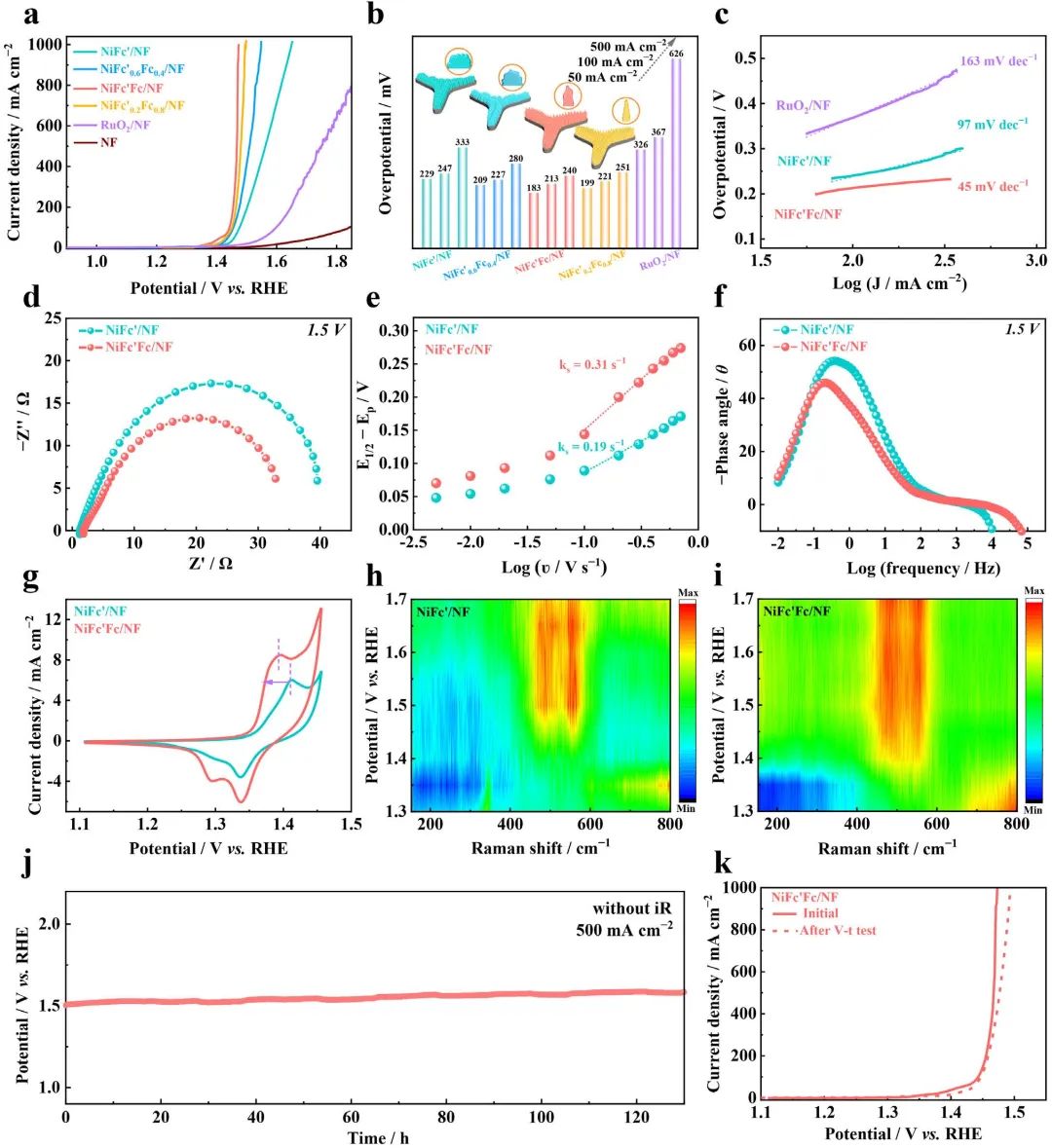

圖3. 各種催化劑在堿性電解質(zhì)中的電化學(xué)性能。(a) LSV曲線和 (b) 不同電流密度下OER的過(guò)電位。(c) Tafel圖和 (d) 在1.5 V恒定電位下記錄的樣品EIS分析的Nyquist圖。(e) NiFc’/NF和NiFc’ Fc /NF的Laviron分析。(f) 1.5 V時(shí)NiFc’/NF和NiFc’Fc/NF的伯德相圖 (vs. RHE)。(g) NiFc’/NF和NiFc’Fc/NF CV曲線中Ni的氧化還原峰。(h) NiFc’/NF和(i) NiFc’Fc/NF的原位拉曼光譜圖。(j) 500 mA cm^?2記錄的計(jì)時(shí)電位V-t曲線。(k) NiFc’Fc/NF V-t試驗(yàn)前后的LSV曲線。

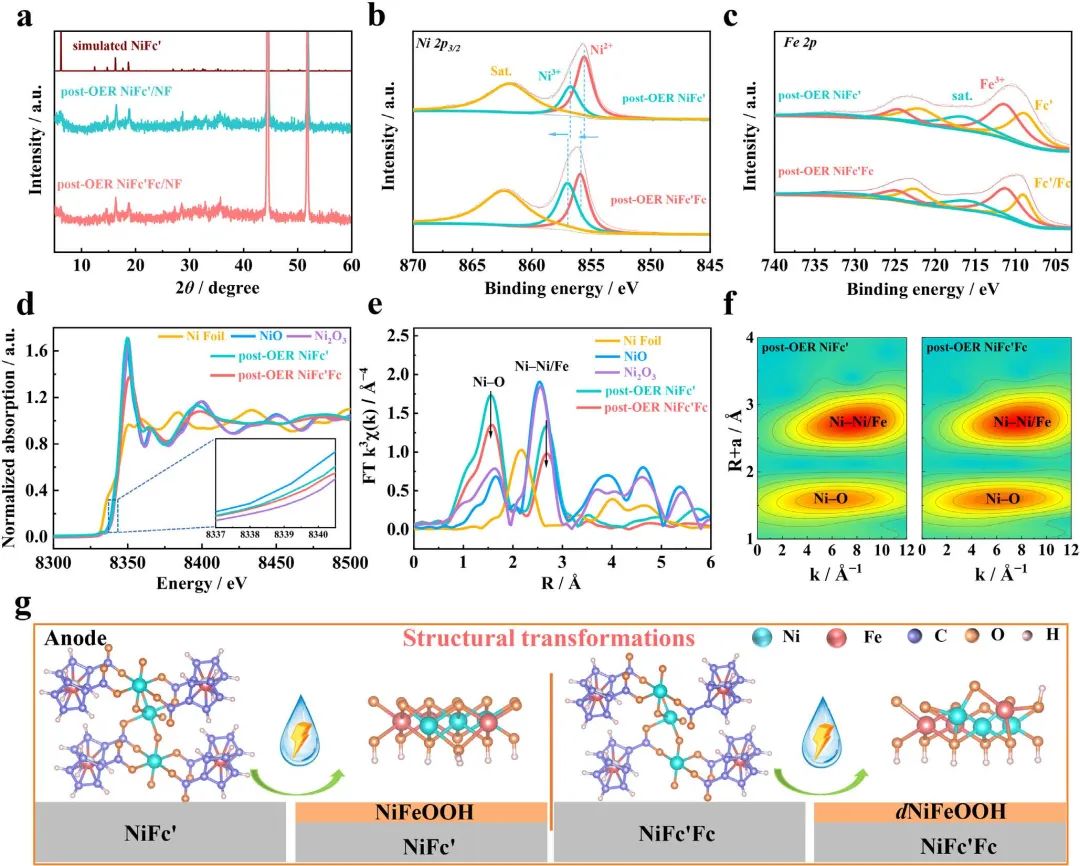

圖4. (a) 析氧反應(yīng)后NiFc’/NF和NiFc’Fc /NF的XRD譜圖。(b)高分辨率Ni 2p光譜，(c) 高分辨率Fe 2p光譜，(d) Ni k邊XANES光譜，(e) Ni k邊Fourier變換EXAFS光譜，(f) 析氧反應(yīng)后NiFc’和post-OER NiFc’fc的WT等高線圖。(d) 內(nèi)嵌的是k 邊 XANES局部光譜。(g) NiFc’到NiFeOOH和NiFc’ fc到dNiFeOOH的結(jié)構(gòu)轉(zhuǎn)換示意圖。

電催化反應(yīng)后，NiFc’/NF和NiFc’Fc/NF都保持了層狀陣列形態(tài)，沒(méi)有顯著變形，但其表面變得非常粗糙和凹凸不平。NiFc’/NF和OER NiFc’Fc/NF的XRD譜顯示了與初始MOFs相同的衍射譜，表明經(jīng)過(guò)OER后MOF結(jié)構(gòu)得以保留。未觀察到金屬氫氧化物的衍射圖樣，表明在MOFs表面形成了無(wú)定形金屬氫氧化物。

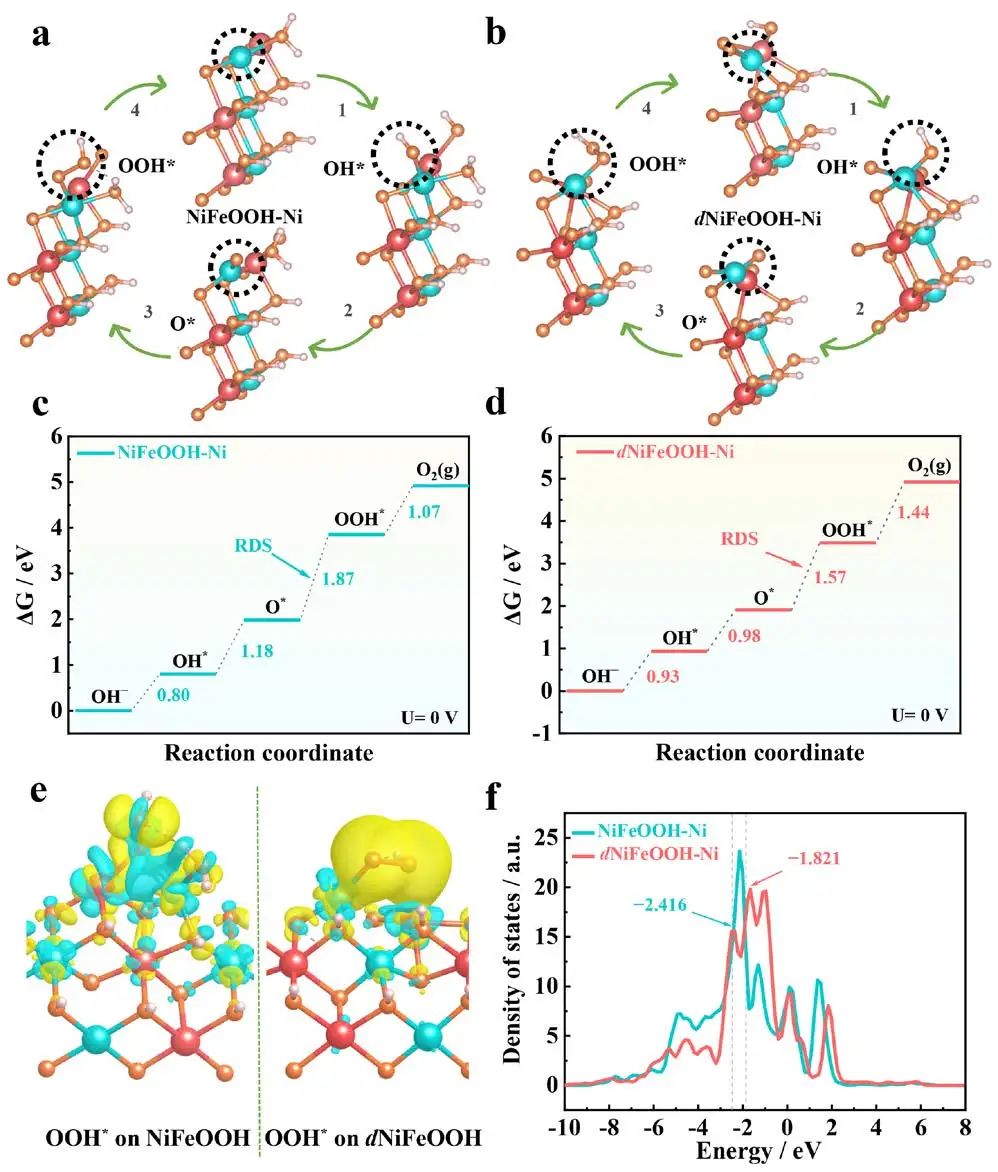

圖5. DFT計(jì)算。(a) NiFeOOH-Ni 和 (b) dNiFeOOH-Ni在OER反應(yīng)路徑上各種反應(yīng)中間體的優(yōu)化幾何構(gòu)型。(c) NiFeOOH-Ni 和 (d) dNiFeOOH-Ni的OER過(guò)程自由能譜。(e) NiFeOOH-Ni 和 dNiFeOOH-Ni對(duì)OER的OOH*吸附的局部結(jié)構(gòu)和電荷差圖。黃色和藍(lán)色等面分別表示電子的增益和損失。(f) NiFeOOH-Ni 和dNiFeOOH-Ni的PDOS計(jì)算。

本文所提出的合成含不飽和Ni中心的MOF納米片的策略可以很容易地推廣到利用其他金屬前驅(qū)體合成一系列MFc’_xFc_1-x/NF (M = Co, Cu)。結(jié)果表明，氧空位可以極大地優(yōu)化dNiFeOOH中Ni位的電子結(jié)構(gòu)，從而極大地促進(jìn)OER動(dòng)力學(xué)，降低過(guò)電位。

總結(jié)展望

綜上所述，作者提出了一種缺陷工程策略來(lái)促進(jìn)MOFs向具有豐富氧空位的金屬氫氧化物的結(jié)構(gòu)轉(zhuǎn)變，用缺陷Fc配體部分取代Fc’配體，制備了含有大量不飽和Ni位點(diǎn)的NiFc’Fc。與NiFc’相比，NiFc’Fc向NiFeOOH的結(jié)構(gòu)轉(zhuǎn)變更迅速，氧空位更多。在電流密度為100 mA cm^?2時(shí)，NiFc’Fc/NF的過(guò)電位為213 mV，遠(yuǎn)低于NiFc’/NF。dNiFeOOH中氧空位的存在使Ni的d帶中心向費(fèi)米能級(jí)移動(dòng)，增強(qiáng)了含氧中間體的吸附，降低了RDS的能壘。這些發(fā)現(xiàn)不僅提供了MOFs結(jié)構(gòu)演化與OER催化活性之間的詳細(xì)關(guān)聯(lián)，而且為設(shè)計(jì)具有高OER活性的預(yù)催化劑提供了一種新策略。

文獻(xiàn)信息

Ding, Jieting,?Guo, Danyu,?Wang, Nanshu,?Wang, Hao-Fan,?Yang, Xianfeng,?Shen, Kui,?Chen, Liyu,?Li, Yingwei,?Defect Engineered Metal–Organic Framework with Accelerated Structural Transformation for Efficient Oxygen Evolution Reaction. Angew. Chem. Int. Ed.?2023, e202311909.

https://doi.org/10.1002/anie.202311909

原創(chuàng)文章，作者：計(jì)算搬磚工程師，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/01/17/c8e0e81eb8/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

梅開(kāi)二度！MOF缺陷工程，李映偉教授再發(fā)Angew！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

梅開(kāi)二度！MOF缺陷工程，李映偉教授再發(fā)Angew！

相關(guān)推薦
