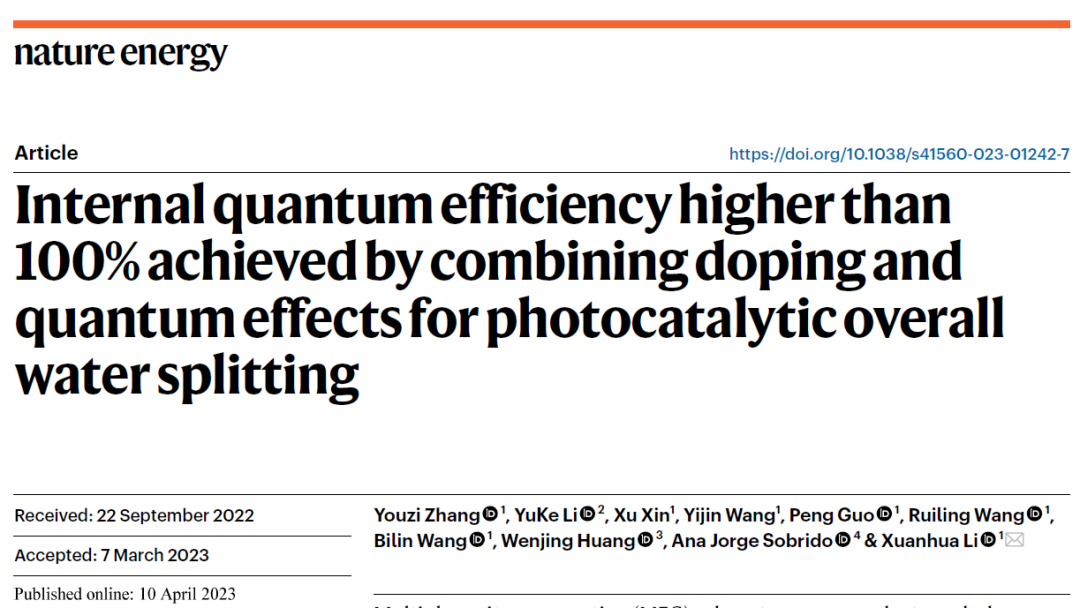

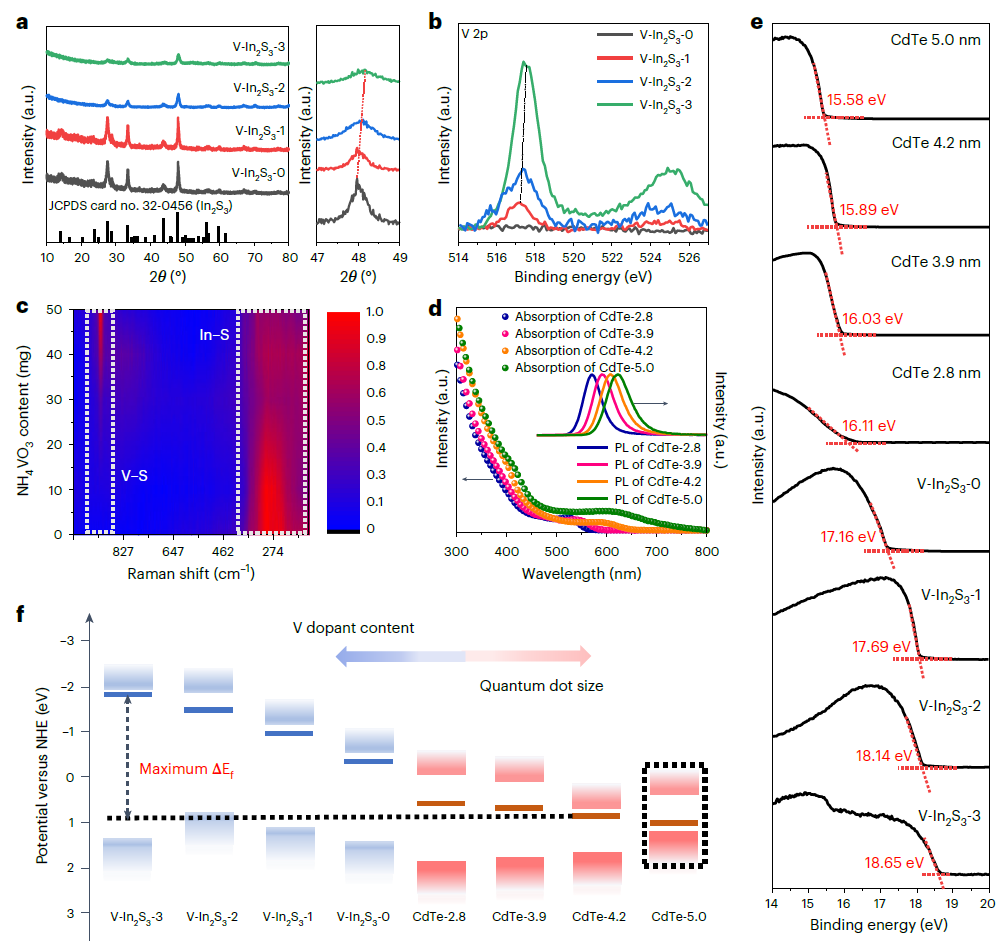

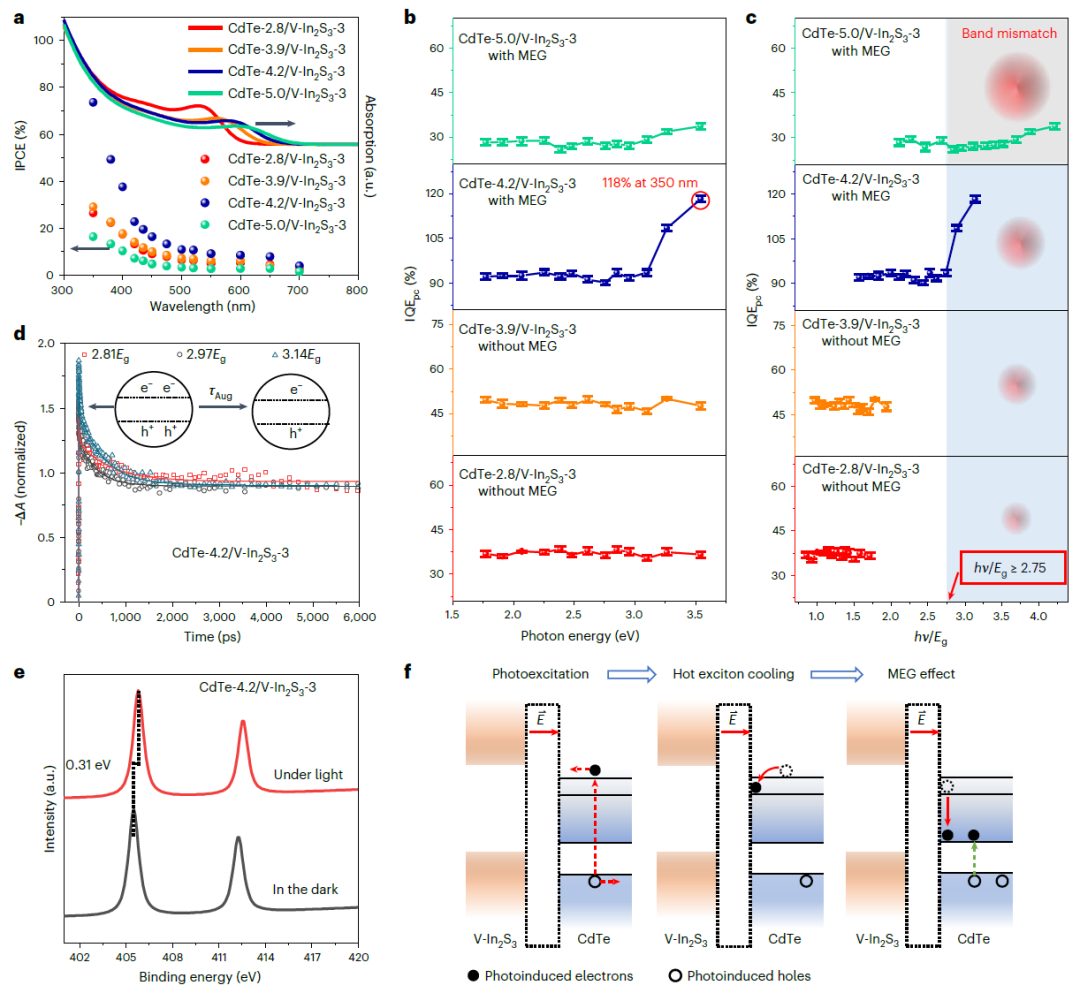

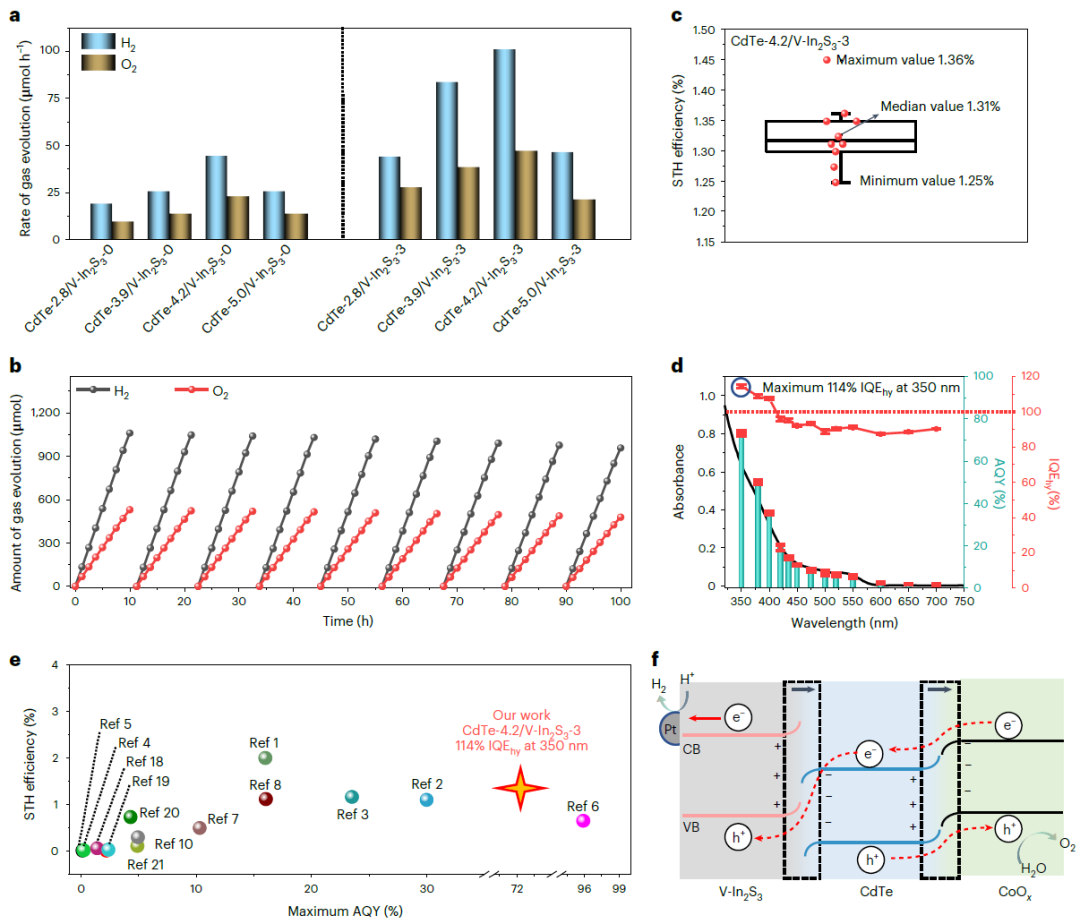

他,最新Nature Energy!一個月內共發三篇Nature子刊! 2024年1月18日 下午4:34 ? 頂刊 ? 閱讀 63 成果介紹 多激子產生(MEG),即由一個高能光子的吸收產生兩個或多個電子-空穴對,可以提高光吸收器件的效率。然而,在光催化制氫中,這種效應的證明仍然很少。此外,許多用于整體水分解的光催化系統都存在電荷載流子分離不良的問題。 西北工業大學李炫華教授展示了一種CdTe量子點/摻釩硫化銦(CdTe/V-In2S3)光催化劑,其具有特殊的內置電場和串聯能帶結構,足以有效地產生激子和分離載流子,允許MEG用于制氫。 通過CdTe的量子效應和V-In2S3的摻雜工程實現了可調諧的能帶結構,這導致CdTe/V-In2S3界面內置電場強度相對于原始CdTe/V-In2S3增強了14倍。我們報道了在350 nm光催化制氫的內量子效率為114%,證明了MEG效應的利用。該催化劑的太陽能轉化為氫氣的效率為1.31%。 相關工作以Internal quantum efficiency higher than 100% achieved by combining doping and quantum effects for photocatalytic overall water splitting為題在Nature Energy上發表論文。 值得注意的是,李炫華教授今年已在Nature Communications、Nature Energy上共發3篇文章,成果豐碩! 圖文介紹 圖1 CdTe量子點和V-In2S3的能帶結構 本文合成了V摻雜量可調、CdTe量子點大小不同的CdTe/V-In2S3復合材料,以闡明摻雜和量子效應在光催化整體水分解中的作用。不同V摻雜量的V-In2S3樣品呈現由多個薄納米片組成的納米花狀結構。V-In2S3的XRD譜圖(圖1a)顯示了其具有In2S3立方相的特征峰。 利用XPS研究了V-In2S3的結構。在V 2p的XPS譜圖(圖1b)中,除了In-S峰外,還在517.26 eV處觀測到一個額外的V-S峰,表明V原子在In2S3晶格的In位點成功引入到In2S3納米結構中。V-S拉曼峰與In2S3的A1g、Eg和B2g特征峰一起出現并逐漸增強,證實V-In2S3中存在V摻雜。 量子點尺寸的增加導致其熒光發射峰值從570 nm紅移到623 nm(圖1d),在365 nm紫外燈照射下顏色從綠色逐漸變?yōu)榧t色,證實了尺寸定制CdTe量子點的成功合成。隨著量子點尺寸的增大,吸收邊逐漸紅移,增強了光的收集。 利用UPS研究了所制備的CdTe量子點和V-In2S3能帶位置的變化。計算了CdTe量子點和V-In2S3的費米能級。V-In2S3的費米能級隨著V摻雜的增加而升高,而CdTe的費米能級隨著量子點尺寸的增加而降低(圖1f)。通過同時增加V摻雜和量子點大小,V-In2S3量子點與CdTe量子點之間的費米能級差異增大。 圖2 CdTe/V-In2S3光催化劑的形貌和結構 采用靜電自組裝方法將CdTe量子點固定在V-In2S3表面,制備了CdTe/V-In2S3復合材料。在CdTe-4.2/V-In2S3-3的拉曼光譜中觀察到V-In2S3的A1g、Eg、B2g和V-S峰,以及CdTe的橫向光學(TO)和縱向光學(LO)峰,表明CdTe-4.2/V-In2S3-3的成功合成。掃描和透射電子顯微鏡顯示了CdTe-4.2/V-In2S3-3的納米花形態(圖2b、c)。 利用HAADF-STEM技術研究了CdTe-4.2/V-In2S3-3的詳細原子構型。所選區域線廓強度的變化證實了In和V在In2S3晶格的共存(圖2e)。在高分辨率(HR)STEM圖像中觀察到晶格間距為0.19和0.27 nm,分別對應于In2S3的(440)面和CdTe的(411)面。這進一步證明CdTe-4.2已經穩定地錨定在V-In2S3-3表面上。 圖3 CdTe/V-In2S3光催化劑的界面內置電場 用XPS對CdTe/V-In2S3的界面相互作用進行了表征。隨著量子點尺寸的增大或V摻雜的增加,CdTe/V-In2S3的In 3d XPS曲線和Cd 3d XPS曲線分別逐漸向更高和更低的結合能偏移(圖3a、b)。 這表明電子從V-In2S3向CdTe轉移,導致CdTe外層電子數量增加,導致CdTe的結合能變?nèi)酰琕-In2S3的結合能變高。CdTe與V-In2S3之間的電子交換逐漸增加,在CdTe量子點尺寸為5.0 nm、V摻雜量為3.1%時達到最大值。 在能帶結構的基礎上進一步研究了這一問題。圖3c顯示了CdTe量子點與V-In2S3接觸前的能帶排列。由于V-In2S3的費米能級高于CdTe,電子從V-In2S3向CdTe轉移,直到它們之間的費米能級達到平衡,并在CdTe/V-In2S3異質結界面形成空間電荷區(圖3d)。 隨著量子點尺寸和V摻雜劑含量的增加,V-In2S3與CdTe之間的費米能級差逐漸增大,界面電子交換增強,這與XPS的結果一致。 增強的界面電子交換在CdTe/V-In2S3異質結內產生了一個擴展的空間電荷區,增加了內置電場強度(圖3e)。通過表面電壓和表面累積電子密度,計算了CdTe/V-In2S3的界面內置電場強度(圖3f)。 當量子點尺寸從2.8 nm增加到4.2 nm, V摻雜劑含量從0%增加到3.1%時,內置電場強度呈現與空間電荷區寬度相似的增加趨勢。CdTe-4.2/V-In2S3-3的最大內置電場強度是CdTe-2.8/V-In2S3-0的14.14倍。隨著量子點尺寸的進一步增大,V-In2S3-3和CdTe-5.0的能帶結構不匹配導致內置電場強度減小。 圖4 CdTe/V-In2S3光催化劑的界面載流子遷移動力學及MEG效應 基于單色光照射下的光電流密度,測量了CdTe/V-In2S3的入射光子電流效率(IPCE)和相應的IQE (IQEpc),直接評價了CdTe/V-In2S3的光電轉換效率。CdTe/V-In2S3在不同波長的IPCE圖與光學吸收結果一致(圖4a)。 隨著V摻雜的增加(從0%增加到3.1%)或量子點尺寸(從2.8 nm增加到4.2 nm), IPCE值逐漸增大。CdTe-4.2/V-In2S3-3在350 nm波長下的IPCE為73.74%,這表明CdTe-4.2/V-In2S3-3具有良好的載流子轉移和分離性能。 當進一步增大量子點尺寸時,CdTe和V-In2S3能帶結構的不匹配明顯阻礙了CdTe/V-In2S3界面的電荷轉移和分離,顯著降低了IPCE。 隨著CdTe量子點尺寸的增加,CdTe/V-In2S3-3的IQEpc曲線在量子點尺寸為2.8和3.9 nm時在總波長附近保持平緩,而在量子點尺寸為4.2和5.0 nm時呈上升趨勢。這一現象表明,當量子點尺寸超過4.2 nm時,CdTe量子點在高能光子照射下會產生磁疇效應。 更引人注目的是,CdTe-4.2/V-In2S3雜化體在350 nm處的IQEpc值達到了118%,這表明CdTe/V-In2S3雜化體界面上強大的內置電場增強了激子提取力,從而有效地利用了MEG效應產生的多個激子。 進一步繪制了IQEpc曲線與CdTe和V-In2S3帶隙的關系,以闡明CdTe/V-In2S3體系中的MEG效應(圖4c)。不同V摻雜的CdTe/V-In2S3的IQEpc保持不變,并在入射光子能量超過2.75倍CdTe能帶能時逐漸增大。 考慮CdTe量子點大小與帶隙之間的關系(圖1f),可以得出結論,當入射光子能量超過2.75倍CdTe帶隙時,CdTe量子點的MEG效應發生,從而顯著促進了雜化體內部的電荷傳遞和分離。 圖5 CdTe/V-In2S3光催化劑的光催化性能 采用CdTe/V-In2S3進行光催化整體劈水試驗。V-In2S3和CdTe分別作為析氫和析氧活性組分(圖1f)。以Pt和CoOx為助催化劑。因此,在模擬太陽光照下,CdTe/V-In2S3可以同時從純水中以接近2:1的摩爾比析出H2和O2。 通過計算CdTe-4.2/V-In2S3-3的STH效率和AQY來評價其光催化整體水分解活性。CdTe-4.2/V-In2S3-3平均STH值高達1.31%(圖5c)。理論STH值與實驗STH值接近,進一步驗證了其優異的光催化水分解活性。CdTe-4.2/V-In2S3-3在350 nm處AQY最高(73.25%),高于大多數報道值。 根據上述結果,圖5f提出了光催化整體水分解機理。首先,CdTe和V-In2S3被光子或MEG效應激發,分別在V-In2S3和CdTe的CB和VB上產生足夠的光致電子和空穴。 CdTe的CB上的光生電子與V-In2S3的VB上的光生空穴重組,V-In2S3的CB上的光生電子與CdTe的VB上的光生空穴分別分離到Pt和CoOx位點,參與氧化還原反應。在強的內電場、MEG效應和串聯能帶結構的協同作用下,光誘導電子和空穴被有效分離,在350 nm處IQEhy達到114%,IQEpc達到118%,具有良好的光催化整體水分解活性和穩定性。 文獻信息 Internal quantum efficiency higher than 100% achieved by combining doping and quantum effects for photocatalytic overall water splitting,Nature Energy,2023. https://www.nature.com/articles/s41560-023-01242-7 原創文章,作者:菜菜歐尼醬,如若轉載,請注明來源華算科技,注明出處:http://www.zzhhcy.com/index.php/2024/01/18/8336d3f870/ 頂刊 贊 (0) 0 生成海報 相關推薦 ?KIT/大化所Angew.: Cu-ZnZr催化劑中獨特Zn物種促進電化學CO2RR轉化為甲醇 2023年10月15日 李和興/廉孜超AFM: CoPt合金調控單原子Pt,實現高效穩健析氫反應 2023年11月1日 浙大/上交Nat. Commun.: 構建不對稱Ru-In原子對,促進高效穩定乙炔氫氯化 2024年8月7日 電池頂刊集錦!EES、Adv. Sci.、Angew、AEM、AFM、ACS Nano、Nano Energy等成果! 2024年1月23日 Adv. Sci.:三元鋰鹽電解液實現4.7V高壓鋰離子電池 2023年10月8日 宮勇吉/吳凱,最新Nature Synthesis! 2022年10月8日
