老外又硬又粗又长又大,教授和乖乖女h灌满阮阮,九九久久精品国产

長余輝發光（LPL）材料由于其廣泛的應用和優異的余輝性能而引起了廣泛的研究興趣，但是紅色LPL材料的性能落后于綠色和藍色材料，因此探索新型紅色LPL材料至關重要。

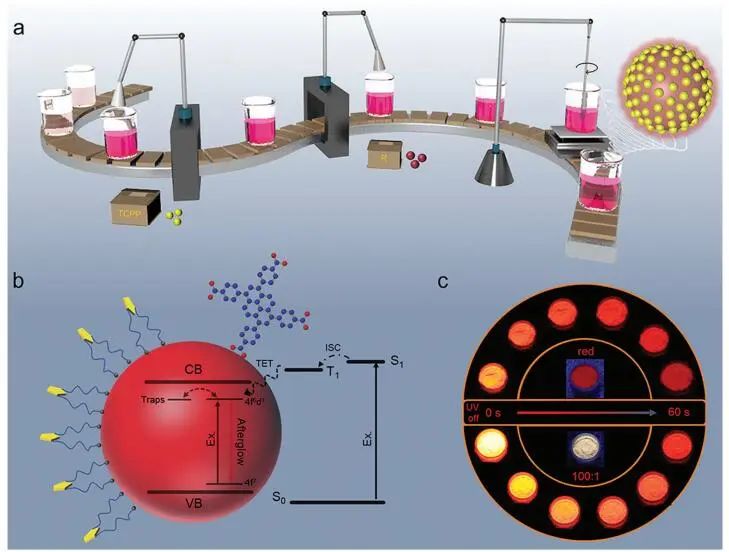

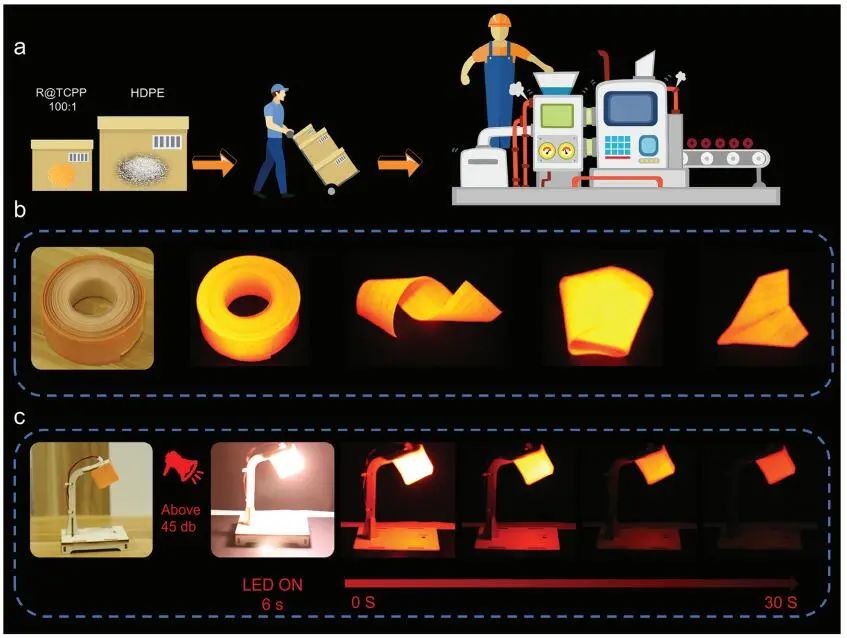

基于此，重慶理工大學楊朝龍教授等人報道了一種簡單可行的有機-無機雜化策略，其中有機配體1, 3, 6, 8-四(4-羧基苯基)芘（TCPP）通過一步法配位到紅色長久性熒光粉Sr_0.75Ca_0.25S: Eu²⁺（R）表面。測試發現，R的初始余輝強度和亮度分別增加了兩倍和一倍，余輝持續時間從9分鐘延長到17分鐘。此外，將R@TCPP與高密度聚乙烯（HDPE）混合制備高柔性薄膜，制成聲控余輝燈。

VASP解讀

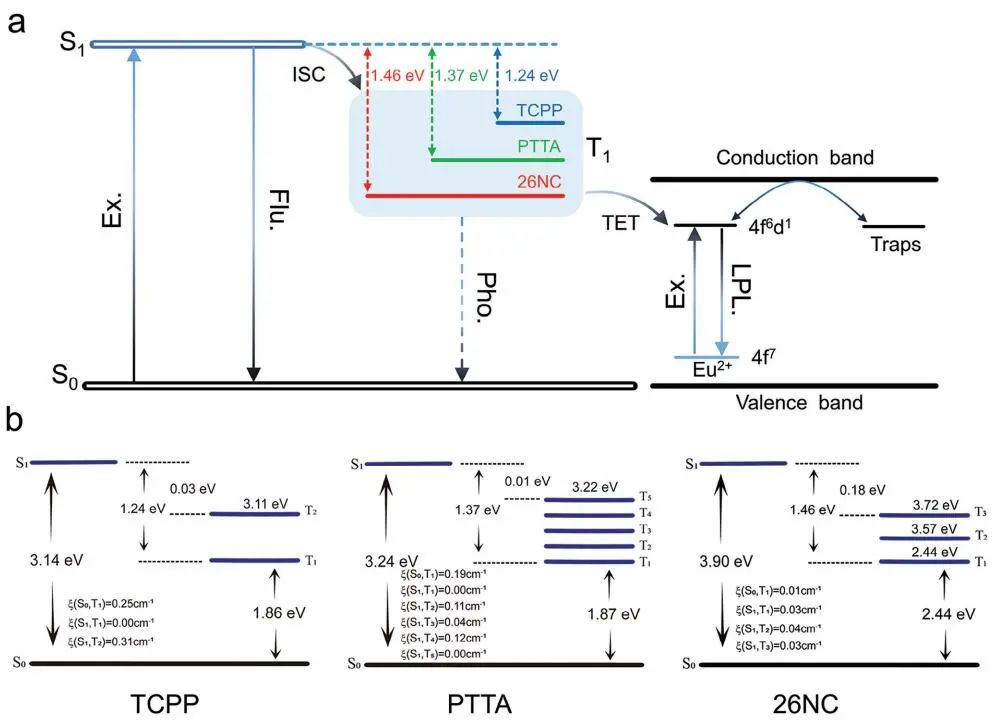

通過DFT計算發現，三種有機配體的S₁垂直激發能分別為3.14、3.17和3.90 eV，S₁-T₁能隙分別為1.24、1.37和1.46 eV，TCPP的自旋軌道耦合（SOC）常數顯著高于PTTA和26NC。在紫外光激發下，TCPP、PTTA和26NC的光產生的單重態激子可在低于10-ps的時間尺度上通過系統間交叉（ISC）以統一的效率轉化為三重態激子。TCPP具有較低的S₁垂直激發能、較低的S₁-T₁能隙和較大的SOC常數，具有較高的三重態激子生成效率。

TCPP的T₁能級與Eu²⁺發射軌道能級之間的最小能級差不僅能有效地產生三重態，而且有利于TET，導致R的顯著余輝增強。26NC中三重態激子產生的效率不夠高，T₁能級與Eu²⁺發射軌道能級之間的能量差可能會阻礙TET過程。因此，26NC吸收的能量不能有效地傳遞給R；26NC與R的配位相互作用影響光吸收能力和余輝性能，導致R@26NC 100: 1的磷光強度甚至低于R。總之，R@TCPP 100: 1的余輝過程受到TET和捕集器效應的協同作用。

Effective Long Afterglow Amplification Induced by Surface Coordination Interaction. Adv. Sci., 2023, DOI: https://doi.org/10.1002/advs.202306942.

原創文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/01/20/584f7d1dbb/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

【VASP文獻解讀】?Adv. Sci.：表面配位相互作用誘導的有效長余輝放大

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

【VASP文獻解讀】?Adv. Sci.：表面配位相互作用誘導的有效長余輝放大

相關推薦
