納米光子晶體催化燃燒點亮中紅外光源

背景介紹

中紅外光涵蓋了分子吸收特征、生物/機械物體的峰值熱發射、大氣透射窗口等波長范圍,在生物醫學、通信、傳感、成像等諸多領域具有重要應用價值。廣譜、高功率的緊湊型紅外光源面臨著技術瓶頸。激光器和熱發射器是紅外光的典型來源。與具有特定光譜范圍的高單色激光器相比,熱紅外發射器譜寬,但方向性和非相干性較差。調節熱發射體溫度可以增強熱發射功率和調制波長。傳統熱發射多通過外部加熱整個熱發射體,熱慣性大,能量利用效率低。此外,這類紅外光源的波導或光腔集成尚處于起步階段。發展納米尺度上具有廣譜、可調波長的集成中紅外光源,在物理、化學和生物學領域的應用具有重要意義。

成果簡介

該工作首次建立了光子晶體催化燃燒點亮納米級中紅外光源的框架,利用催化劑陣列催化氣體燃燒釋放紅外光,通過調節催化氣體流量可實現紅外波長調制。設計了一種拓撲光子晶體催化劑陣列原型,實現高度垂直增強紅外發射。該工作為新型光子晶體催化燃燒的微納級紅外光源開啟了新思路。

納米光子晶體催化燃燒點亮中紅外光源

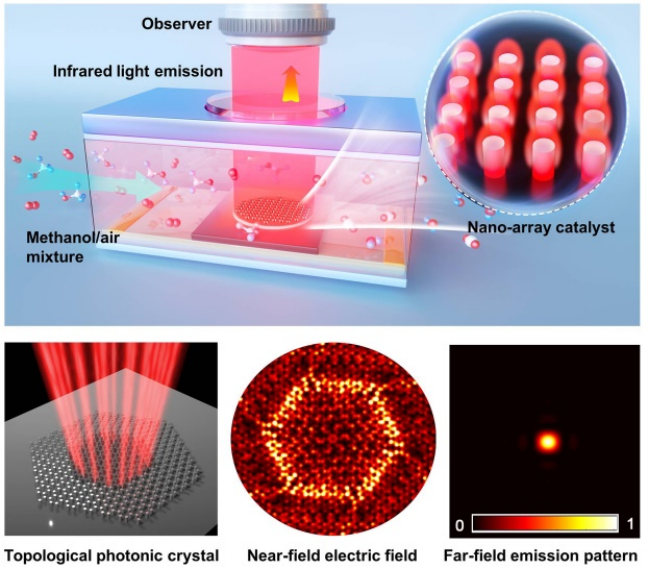

光子晶體催化燃燒紅外光源框架

圖文導讀

納米催化劑陣列制造
利用電子束光刻技術(EBL)制備了不同尺寸、填充率的Pt/Al2O3雙層納米柱陣列,用于甲醇催化燃燒反應。納米柱樣品命名P50-100代表,納米柱直徑為50 nm,納米柱周期為100 nm (可計算獲得相應的填充率為19.6%),并制備了相同成分的薄膜進行催化性能對比。

納米光子晶體催化燃燒點亮中紅外光源

納米陣列催化劑制備及催化系統:(a)催化燃燒裝置示意圖。(b)圖案化Pt/Al2O3催化劑陣列的電子束光刻工藝。(c)直徑為50 nm,周期為150 nm的Pt/Al2O3催化劑的SEM圖像(樣品P50-150)。比例尺為200 nm。(d)AFM表征催化劑P50-150的高度分布。插圖為(c)中的放大圖。(e)為Pt/氧化鋁膜催化劑的TEM圖像。
納米催化劑催化甲醇燃燒性能
催化劑催化甲醇燃燒,催化劑表面溫度升高。通過控制反應溫度和甲醇流量,可控制不同溫升。納米陣列催化劑P50-100在反應溫度為80℃的條件下,催化轉換效率高于連續薄膜。在設計的尺寸下,相同填充率時,催化劑尺寸越小,催化溫升越高(意味著催化性能好)。在納米陣列尺寸相同時,填充率高,催化溫升高。單位質量的納米陣列催化劑性能大大優于薄膜,展現了納米催化劑的優異催化特性。

納米光子晶體催化燃燒點亮中紅外光源

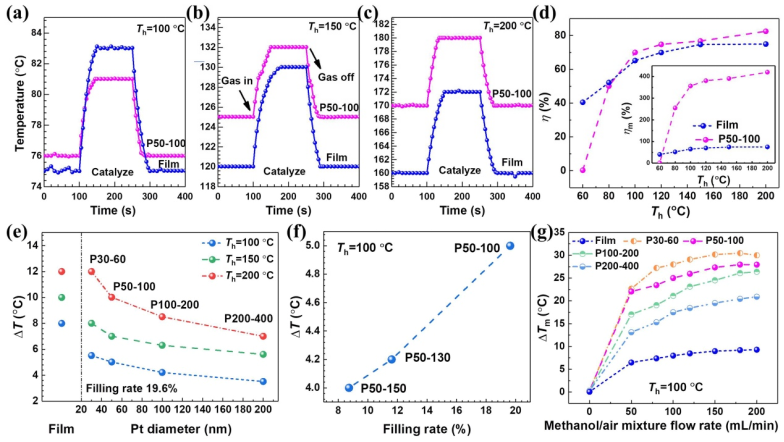

甲醇催化燃燒性能:(a)、(b)、(c) Pt/ Al2O3膜和P50-100在加熱溫度分別為100℃、150℃、200℃時催化燃燒。(d)膜和P50-100催化劑的甲醇轉化效率(η)。插圖為相應的與質量相關的甲醇轉化效率(ηm)。(e)催化劑的催化溫升(ΔT)隨Pt/Al2O3直徑的變化,填充率f為19.6%。(f) 催化劑ΔT隨填充率的變化。(a-f)中甲醇/空氣混合流速為100 mL/min。(g)加熱溫度為100℃時,催化劑的單位質量溫升(ΔTm)隨甲醇/空氣混合流速的變化。
催化燃燒誘導紅外光發射
相比于薄膜,催化劑陣列的表面電場分布可能有助于催化燃燒進行。催化劑反應前后,由于催化劑表面溫度升高,致使發射的紅外光波長變短。通過調控催化反應溫升,可調節紅外光波長的變化。此外,未來可期待開發在室溫下進行催化燃燒的催化劑體系(我們前期使用化學合成的Pt納米催化劑可以不需要加熱,在室溫下實現甲醇催化燃燒,溫升可控制在室溫~600℃),從而極大拓展此催化紅外發射器件的應用場景和優勢。

納米光子晶體催化燃燒點亮中紅外光源

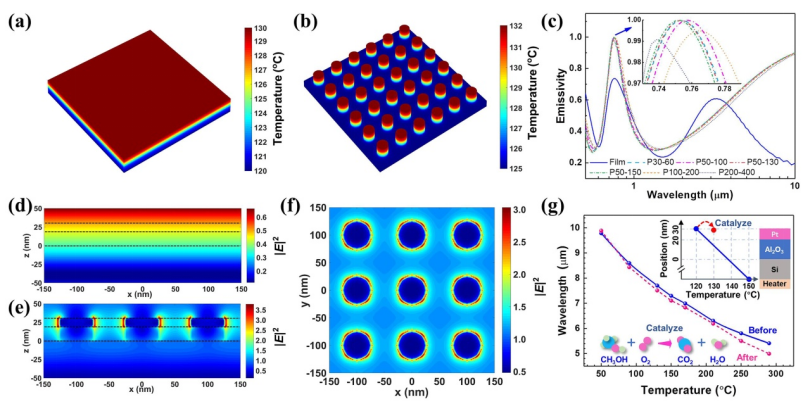

催化燃燒誘導紅外發射:(a)和(b)為圖2b中薄膜和P50-100(含20 nm Al2O3和10 nm Pt)的模擬溫度分布。(c)室溫下不同結構的發射光譜,z截面的發射光譜峰在753 nm左右。(d)和(e)分別為薄膜和xz截面P50-100 (y = 0)在753 nm波長處歸一化電場強度(|E|2)的等值線圖。(f) xy截面Pt層表面753 nm波長處歸一化電場強度等值線圖(z = 30)。(g)紅外CCD相機獲得的催化前后膜催化燃燒的實驗發射波長。插圖的是溫度在150℃時的溫高。
光子晶體催化劑功能化紅外光發射設計
受以上實驗啟發,我們提出將納米光子晶體結構與催化燃燒反應相結合,定制納米紅外光發射。我們設計了一種拓撲光子晶體催化劑陣列的原型,該器件具備高度垂直(方向性)增強的紅外發射。

納米光子晶體催化燃燒點亮中紅外光源

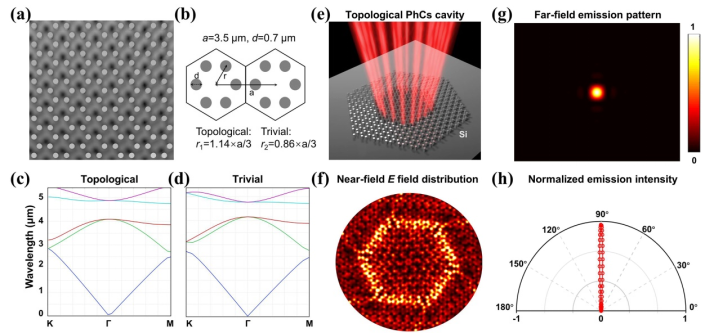

納米光子學定制紅外發射:(a)在SiO?襯底上由Pt/Si圓柱陣列構成的拓撲光子晶體示意圖。(b)光子晶體的參數,六個納米圓柱體排列成六邊形晶格。納米圓柱體的位置(r)遠離或靠近晶格的單個中心,分別形成拓撲和平凡光子能帶。a表示晶格常數。(c)和(d)全波模擬得到的拓撲和平凡光子晶體的能帶結構。拓撲光子晶體和平凡光子晶體在Γ點處具有相同的帶隙。(e)中紅外拓撲腔示意圖,該拓撲腔由一個拓撲光子晶體和一個平凡光子晶體所包圍。(f)通過全波模擬得到了波長為4.95 μm的腔模近場電場(|E|)分布。(g)紅外光發射遠場圖。(h)紅色圓圈表示(g)中紅外發射角分辨強度分布圖。

作者簡介

第一作者

吳振華,上海交通大學助理研究員

通訊作者

胡志宇,國家級人才計劃獲得者,二級教授,博導,上海交通大學“致遠”講席教授,英國皇家化學學會會士(FRSC),國際先進材料協會會士(FIAAM),上海交通大學微米/納米加工技術國家級重點實驗室學術帶頭人(2012-2018擔任實驗室主任),納微能源研究所所長。中國微米納米技術學會常務理事,中國儀器儀表學會微納器件與系統技術分會常務理事,(全國)歐美同學會第八屆理事會理事。曾經在美國能源部橡樹嶺國家實驗室擔任研究員多年,并在美國佐治亞理工學院、田納西大學等多所大學擔任客座或兼職教授。研究方向包括納米催化低溫燃燒、熱電薄膜與器件、新型MEMS/NEMS器件等。獲得國內外獎項30多項,在Nature Nanotechnology,Science Advances, Joule等發表科研論文150多篇,40多項國內外發明專利,出版中英文專著/教材5部,書籍章節8篇。

張慶,電子科技大學物理學院副教授,四川省特聘專家,“天府峨眉計劃”青年人才項目、電子科技大學“學術新人獎”入選者。研究方向包括片上納米光子學、范德華極化激元、光學超表面、二維材料光電子學等。在Nature, Nature Photonics, Nature Review Physics, Chemical Review, Nature Communications, Science Advances, Light Science & Applications, Nano Letters等國際權威學術期刊上發表學術論文60余篇,谷歌學術引用1500余次,H指數20。擔任Nature Photonics、LSA、Photonics Research等期刊審稿人。主持多項國家自然科學基金、四川省科技廳項目。

招聘信息:

上海交通大學課題組常年招收碩士生、博士生、以及博士后若干,引進各類優秀人才,領域涵蓋材料、物理、微電子,詳情聯系通訊作者zhiyuhu@sjtu.edu.cn。

文章信息

Wu Z, Wu Z, Lv H, et al. Nanophotonic catalytic combustion enlightens mid-infrared light source. Nano Research https://doi.org/10.1007/s12274-023-6097-9.
