她的两片蚌肉慢慢张开,最近mv中文字幕国语免费,国产无遮挡a片又黄又爽

ACS Energy Letters：通過壓力和電壓控制提高無負(fù)極鋰電池的循環(huán)性能

與大多數(shù)其他電池相比，無負(fù)極鋰電池（AFLB）具有提供更高能量密度的巨大潛力。然而，無負(fù)極鋰電池的性能對壓力和其他工作參數(shù)非常敏感。

在此，美國西北太平洋國家實驗室張繼光、曹霞等人通過優(yōu)化壓力和電壓來提升無負(fù)極鋰電池的循環(huán)壽命。作者針對AFLB 早期研究中廣泛使用的紐扣電池，對使用局部高濃度電解質(zhì)的 AFLB 的工作電壓范圍和內(nèi)部壓力進(jìn)行了優(yōu)化。

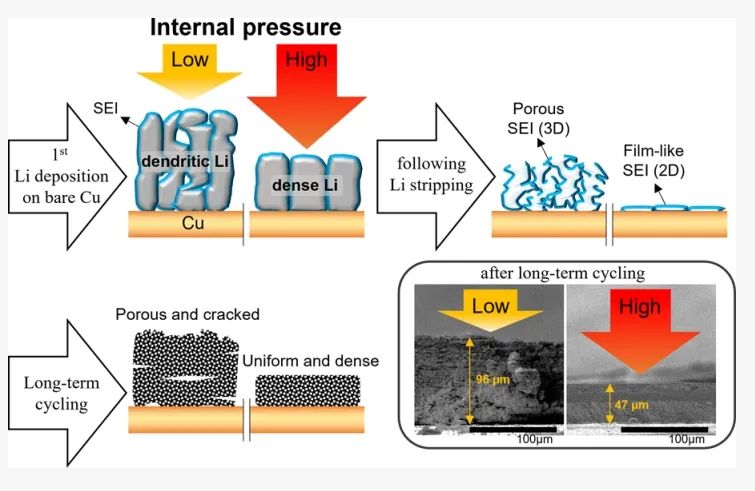

通過優(yōu)化循環(huán)方案，可以在初始循環(huán)中形成一層均勻的成核點薄層，有助于在 AFLB 的后續(xù)循環(huán)中順利進(jìn)行鋰沉積/剝離。在優(yōu)化的壓力和均勻的壓力分布下形成的固態(tài)電解質(zhì)界面層在長期循環(huán)中表現(xiàn)出良好的穩(wěn)定性。通過優(yōu)化紐扣電池的內(nèi)部壓力，提高了AFLBs（Cu||NMC811）的循環(huán)性能，在 100 次循環(huán)中可保持 72% 的容量。

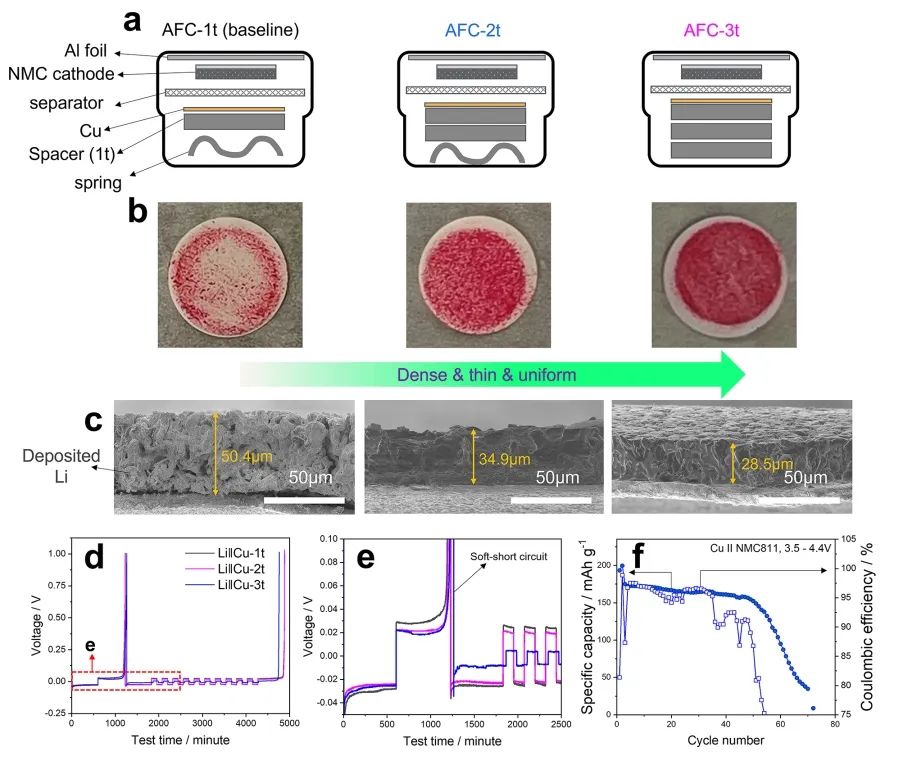

圖1. 不同壓力下的鋰沉積形貌及庫倫效率

總之，AFLB 電池中優(yōu)化的壓力和均勻的壓力分布對于準(zhǔn)確評估 AFLB 的電化學(xué)性能至關(guān)重要。在使用 CR2032 紐扣電池套件的 Cu||NMC811電池中，使用實用水平負(fù)載（4 mAh cm^-2）的正極材料和 LHCE，在2t的內(nèi)部壓力（2 mm 厚的間隔）下，薄膜狀 SEI 層可在Cu 集流體上均勻形成。在優(yōu)化壓力下形成的 SEI 層即使在鋰剝離后也表現(xiàn)出良好的機械穩(wěn)定性。

在隨后的循環(huán)過程中，這些層對沉積鋰的均勻性和致密性有顯著影響，從而減少了鋰-電解質(zhì)反應(yīng)，實現(xiàn)了穩(wěn)定的循環(huán)性能。因此，該工作對于生成穩(wěn)定的鈍化 SEI 層和延長 AFLB 的循環(huán)壽命至關(guān)重要。

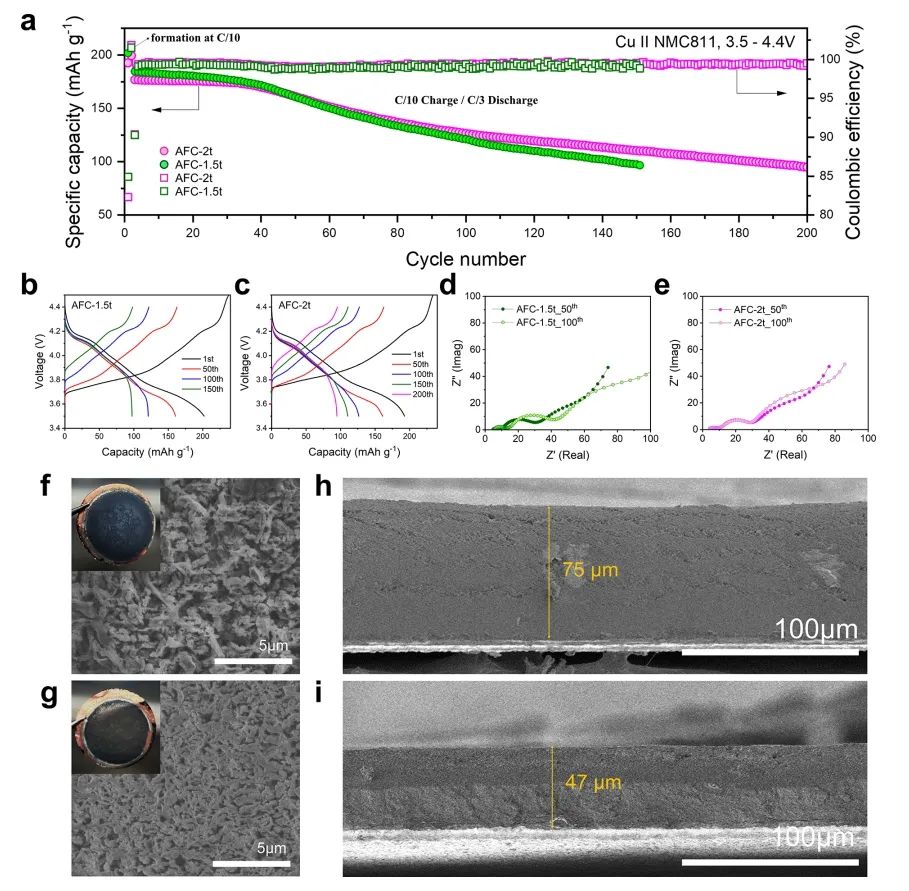

圖2. Cu||NMC811 紐扣電池的電池性能及循環(huán)后的電極形貌

Improving Cycling Performance of Anode-Free Lithium Batteries by Pressure and Voltage Control, ACS Energy Letters 2023 DOI: 10.1021/acsenergylett.3c01808

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/02/03/51b7ff86d9/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

ACS Energy Letters：通過壓力和電壓控制提高無負(fù)極鋰電池的循環(huán)性能

相關(guān)推薦
