福利视频导航,超级黄肉动漫在线观看,国产bbaaaaa片

固態鋰離子電池（SLIBs）由于其較高的能量密度，有望應用于下一代儲能裝置。然而，對于SLIBs的實際應用來說，解決界面不穩定和電化學性能差的問題至關重要。

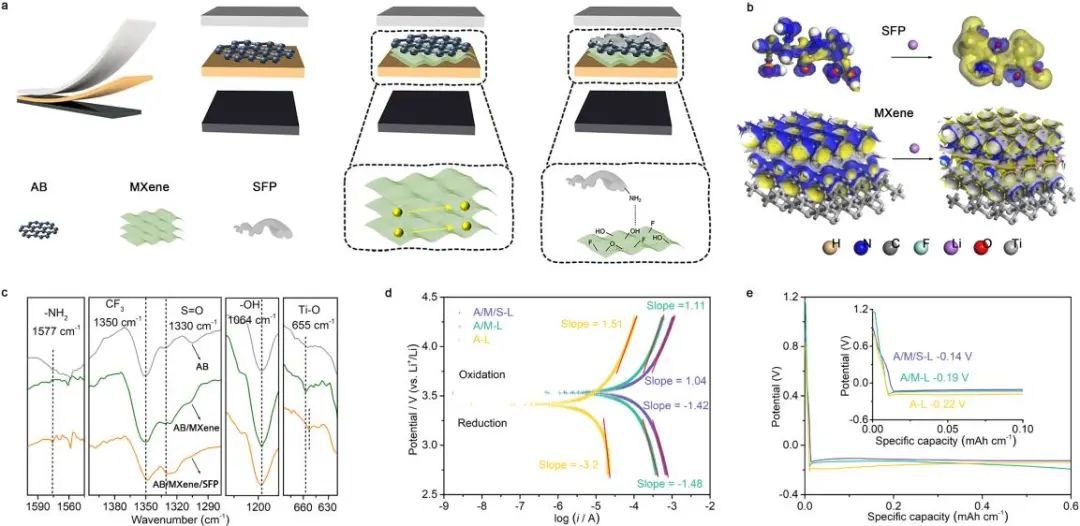

圖1.SEI的構建示意圖及表征

哈爾濱理工大學李麗波等利用絲素蛋白肽（SFP）和MXene，通過界面改性設計，成功地原位構建了均勻的固體電解質界面（SEI）薄膜。研究顯示，SFP的-NH₂基團和MXene的-F末端的摻入促進了Li₃N和LiF的形成，從而實現了選擇性定位和可控的SEI薄膜生長，飛行時間二次離子質譜（TOF-SIMS）分析證實了這一點。

此外，Derjaguin-Müller-Toporov（DMT）模量證明了SEI薄膜的魯棒性，這一現象增強了界面穩定性，促進了鋰離子成核，抑制了枝晶生長，改善了電池運行期間的整體電化學性能。

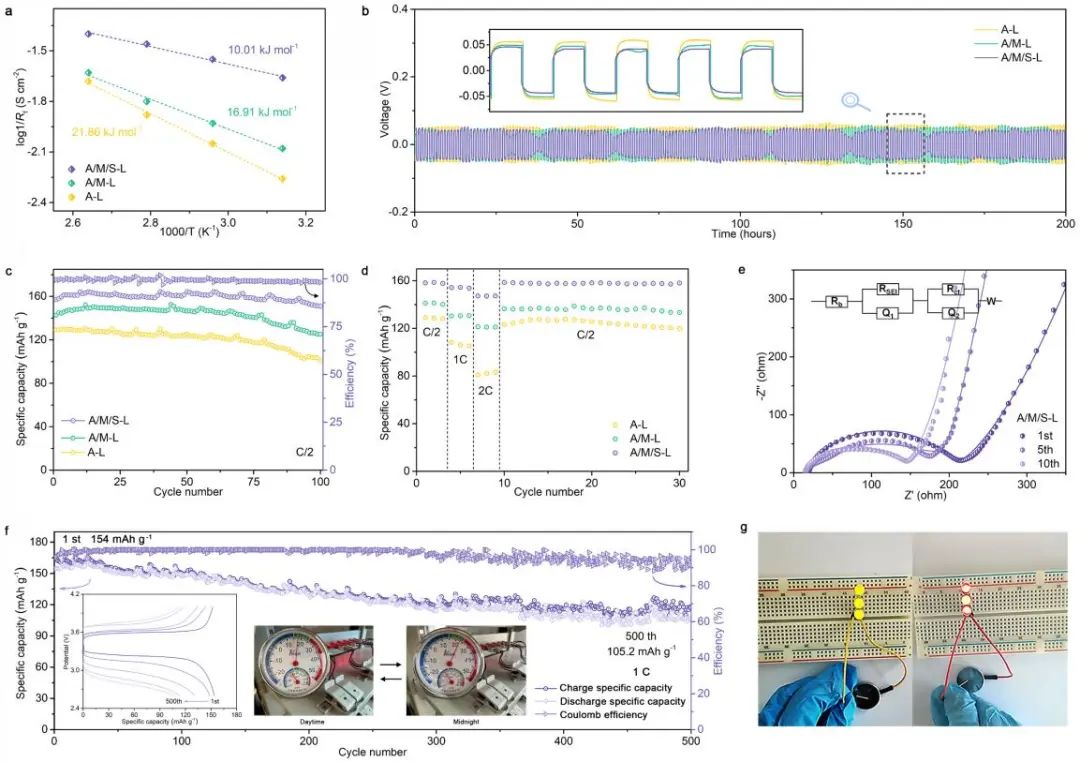

圖2.界面研究

另外，具有孤對電子的-NH₂表現出優良的親鋰特性，有利于與鋰離子形成微絡合物，從而促進鋰鹽解離，進而加速鋰離子在體系中的遷移。此外，經界面修飾的聚合物電解質（PEs）具有高達1.16×10^?3S cm^?1的離子導電性，鋰離子（t_Li+）的遷移數為0.57。

值得注意的是，改性PEs顯著促進了電池在室溫（RT）下的穩定運行，在5 C下顯示出117.6 mAh g^?1的初始放電容量。這種在界面進行改性的創新策略是實現高能SLIBs穩定運行的一大進步。

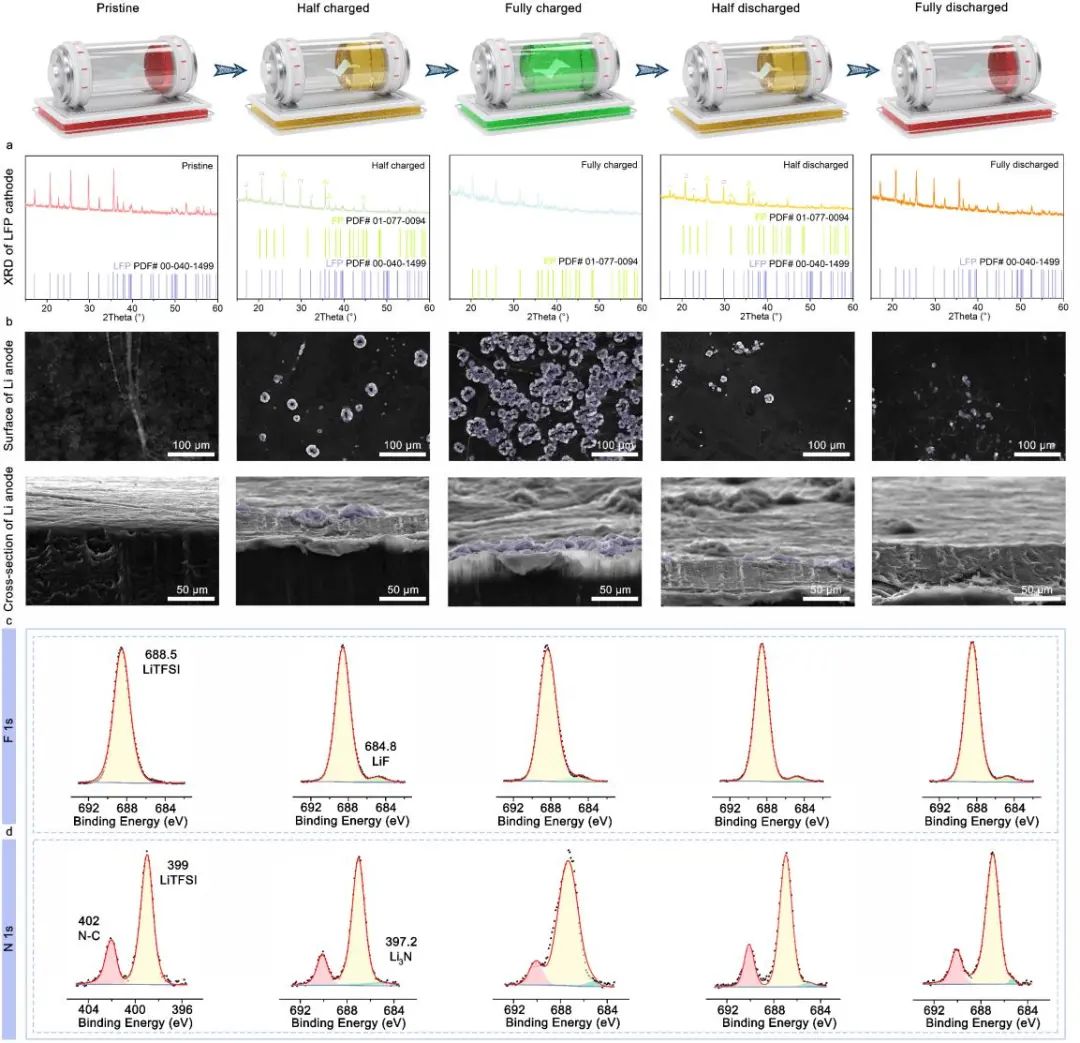

圖3.電化學性能研究

MXene and silk fibroin peptide team up to build a 1+1>2 in situ SEI film. Energy Storage Materials 2023. DOI: 10.1016/j.ensm.2023.103126

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/02/04/44bbacdc87/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?哈理工李麗波EnSM：MXene與絲素蛋白肽協同構建1+1>2原位SEI膜

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?哈理工李麗波EnSM：MXene與絲素蛋白肽協同構建1+1>2原位SEI膜

相關推薦
