久久综合伊人,cao死你小sao货湿透了学长,欧洲美女黑人粗性暴交视频

?湖大馬建民Angew：機械和熱穩定的CEI助力高溫高壓Li||LiCoO2電池

高能量密度Li||LiCoO₂電池的穩定性受到陰極電解質界面（CEI）在高壓/高溫下不穩定性的嚴重限制。

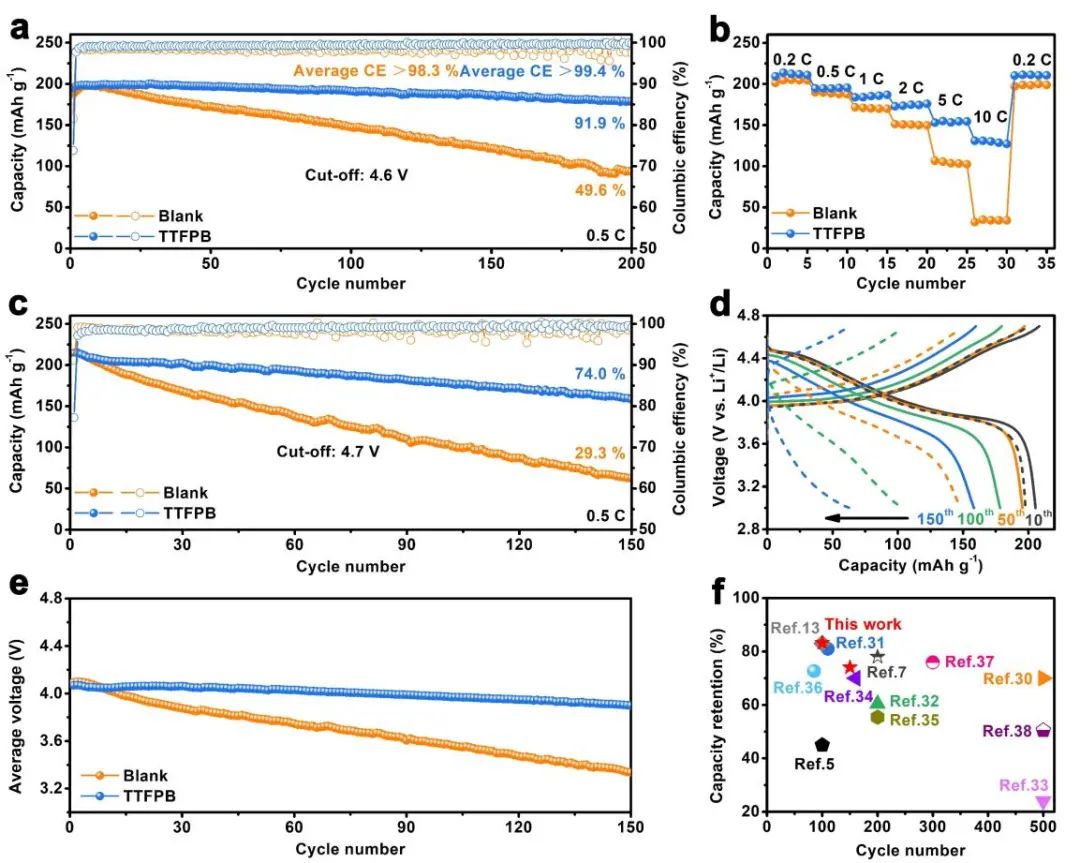

圖1.?電化學性能研究

湖南大學馬建民等通過使用具有低氧化電位的2,4,6-三（3,4,5-三氟苯基）硼氧硼酸鹽（TTFPB）添加劑，提出了一種具有豐富LiB_xO_y和LiF無機物的機械和熱穩定CEI。由于其獨特的O-B-O共價骨架和低溶解性，LiB_xO_y外層可以提高CEI的機械強度和熱穩定性，并抑制CEI的溶解。此外，CEI內部豐富的LiF物種也進一步提高了其機械強度和熱穩定性。

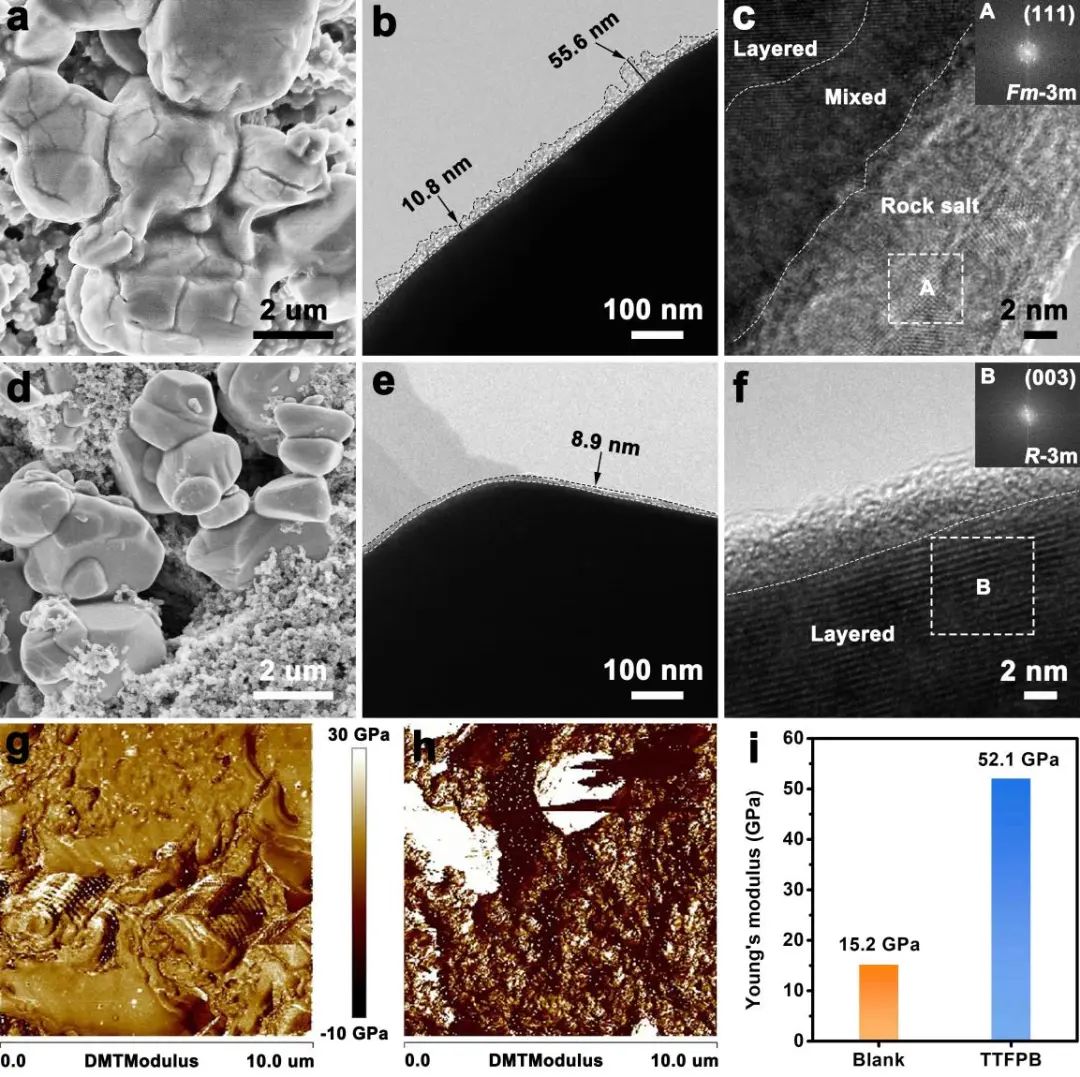

圖2.?循環后LiCoO₂電極的表征

得益于量身定制的 CEI 的保護，CEI 的裂解和再生以及陰極的不可逆相變得到了有效緩解，電解液的氧化分解在高電壓/溫度下也得到了顯著抑制。因此，采用含TTFPB的電解液的Li||LiCoO₂電池實現了優異的循環性能，在4.6/4.7 V下循環200/150次后，容量保持率分別為91.9%和74.0%。此外，這種電池還具有出色的高溫性能，在50/70℃下循環150/100次后，容量保持率分別為78.1 %/73.6 %。

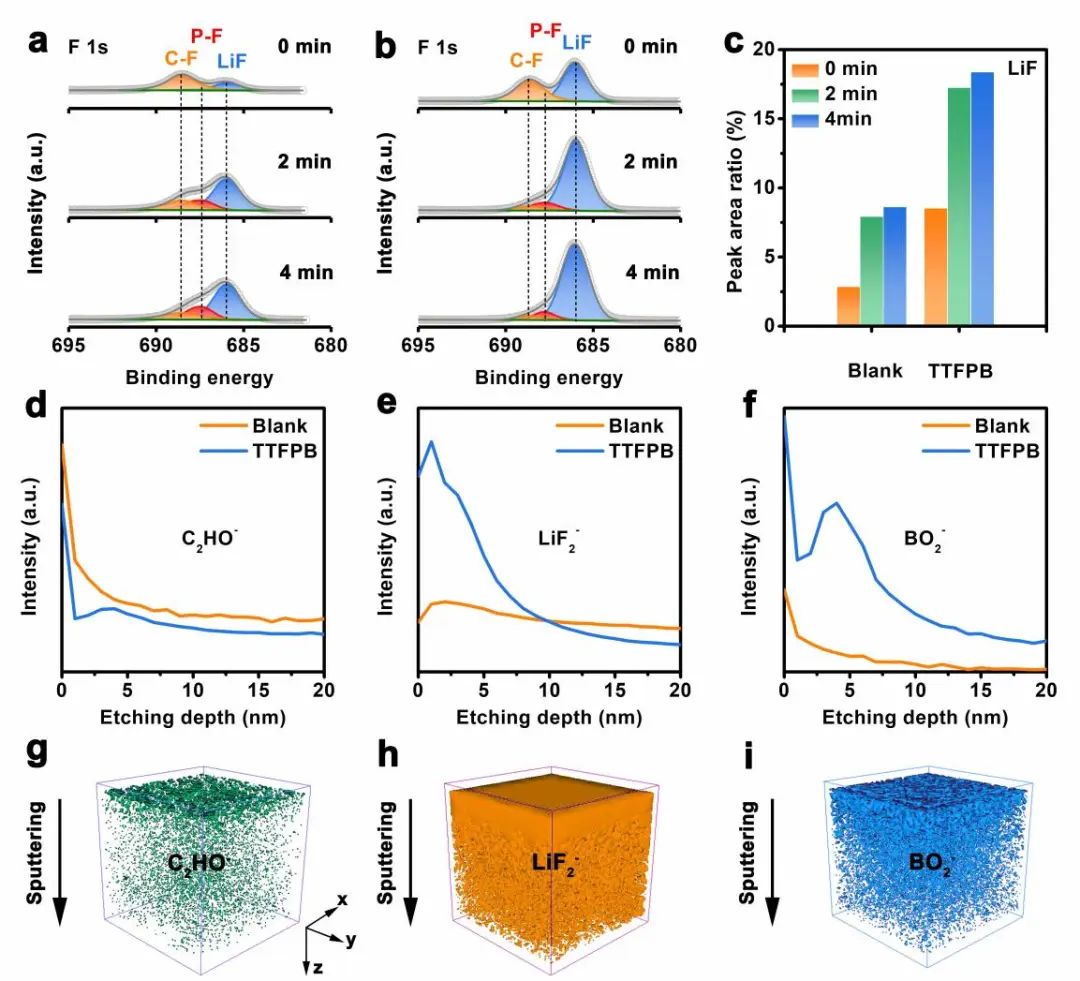

圖3.?CEI分析

Mechanically and Thermally Stable Cathode Electrolyte Interphase Enables High-temperature, High-voltage Li||LiCoO2 Batteries. Angewandte Chemie International Edition 2023. DOI: 10.1002/anie.202315608

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/02/05/849af86b14/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?湖大馬建民Angew：機械和熱穩定的CEI助力高溫高壓Li||LiCoO2電池

相關推薦
