亚洲中文字幕无码久久2017,99久久国产热无码精品免费,色卡网站免费大全

?湖南大學ACS Catalysis：空位優化OH?和有機物的共吸附，實現選擇性甘油電氧化

由于大量使用化石燃料造成的環境污染和能源危機，開發利用清潔可再生能源顯得日益迫切。甘油(GLY)是生物柴油和生物乙醇工業的重要副產品，其全球供應過剩構成了一個重大挑戰。因此，探索甘油資源開發利用的有效途徑勢在必行。電催化甘油氧化(GOR)轉化為甲酸(FA)是一條有吸引力的途徑，因為甲酸是一種關鍵的有機化學原料，在農藥、醫藥、能源和其他領域有很高的應用需求。然而，甘油上多個羥基的存在阻礙了甘油氧化反應的效率和選擇性。因此，探索和開發一種高效的電催化劑，使甘油選擇性轉化為高價值的FA至關重要。

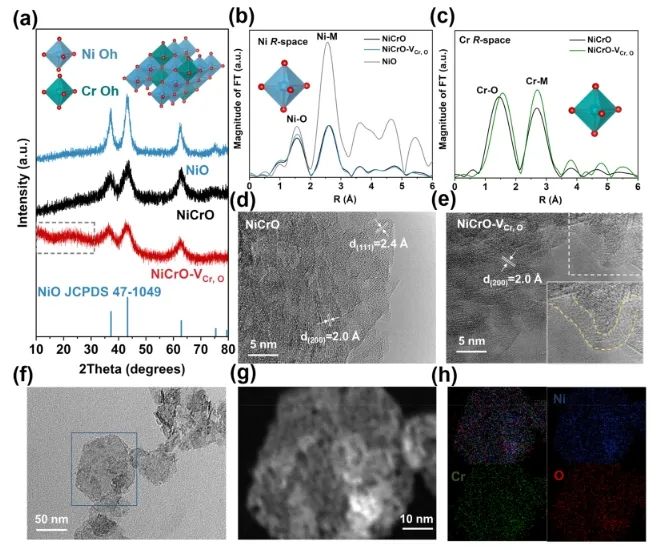

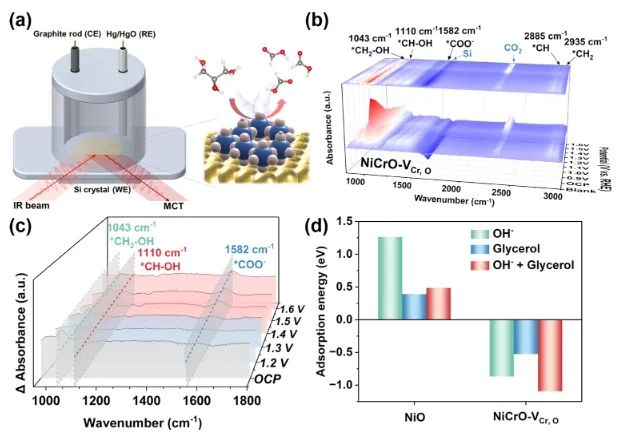

近日，湖南大學鄒雨芹課題組報道了一個Cr離子浸出策略，通過控制表面重構以及陽離子和氧空位的產生，成功地實現了NiCrO電催化劑的活化。原位ATR-SEIRAS光譜和電解實驗結果表明，活化過程能夠優化金屬和氧配合物，導致生成具有高動力學的NiOOH物種；并且該引入了空位，強化了OH^?吸附過程，從而提高了催化劑的催化性能。

此外，理論計算表明，堿性條件下Ni基催化劑電催化氧化甘油的反應路徑為：甘油在電極表面經歷平行吸附，然后轉化為甘油醛、甘油酸(GLA)和乙醇酸(GCA)，最終氧化為FA并脫附；在該過程中，由于有金屬離子和氧空位的存在，促進了OH^?和有機物在催化劑表面的共吸附，進而導致優異的催化性能。

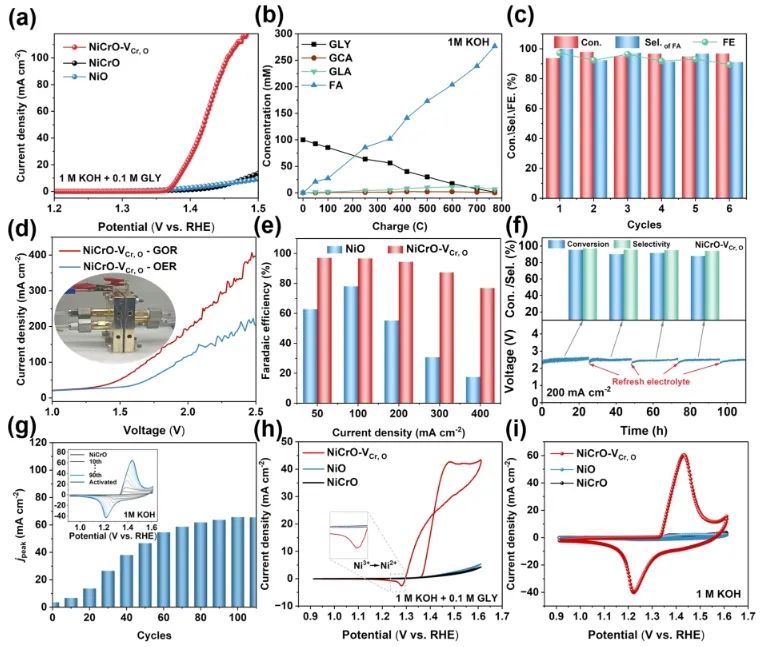

性能測試結果表明，在1.45 V_RHE電位下，NiCrO-V_Cr，O的甘油轉化率、選擇性和法拉第效率(FE)分別為99%、98%和96%，并且甲酸(FA)為主要產物，而甘油酸(GLA)和乙醇酸(GCA)保持在較低濃度。

此外，研究人員在流動池中進一步驗證了NiCrO-V_Cr，O的催化性能，其在200 mA cm^?2電流密度下獲得了高的轉化率(95%)、選擇性(97%)和FE(94%)；即使在400 mA cm^?2的高電流密度下，FE仍保持在77%以上。值得注意的是，在長時間連續電解過程中，該流動池的轉化率和選擇性仍保持在90%以上，突出了其工業適用性。

綜上，該項研究揭示了金屬配位與有機電催化性能之間的構效關系，為甘油電氧化催化劑的設計以及催化劑配體環境的優化提供了指導。

Vacancy optimized coordination on nickel oxide for selective electrocatalytic oxidation of glycerol. ACS Catalysis, 2024. DOI: 10.1021/acscatal.3c04568

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/02/19/273479e2d4/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?湖南大學ACS Catalysis：空位優化OH?和有機物的共吸附，實現選擇性甘油電氧化

相關推薦
