她快高潮时故意拔出来视频,韩漫在线观看免费漫画入口,国产性色αv视频免费

鋰（Li）等反應性負極在電池儲存和運行過程中會受到電解質的嚴重化學和電化學腐蝕，導致電池的可循環性迅速惡化，壽命縮短。鋰的腐蝕與固體電解質界面（SEI）的特性有關。

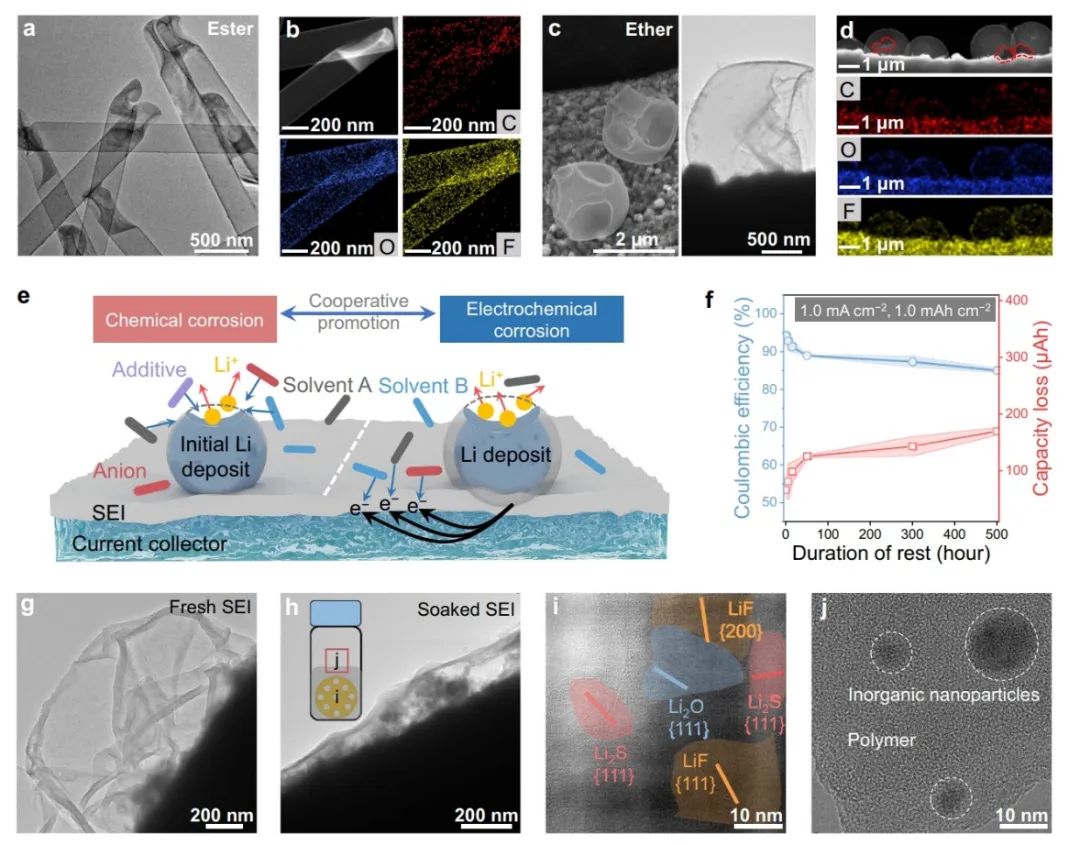

在此，中國計量大學金成濱，浙江工業大學陶新永，杭州電子科技大學盛歐微等人通過設計的電化學工具和冷凍電子顯微鏡定量監測了典型電解質中的Li腐蝕和SEI進展（如溶解、重組）。結果顯示，連續的鋰腐蝕與SEI溶解呈正相關。

更重要的是，該工作設計了一種包含低溶解度聚合物和金屬氟化物的防腐和界面穩定的人工鈍化層。Li對稱電池和長期運行的Li||LiFePO₄電池的鋰腐蝕減少了~74%（0.66 vs 2.5 μAh h^-1）。此外，該策略可以進一步擴展到安時規模的軟包電池。

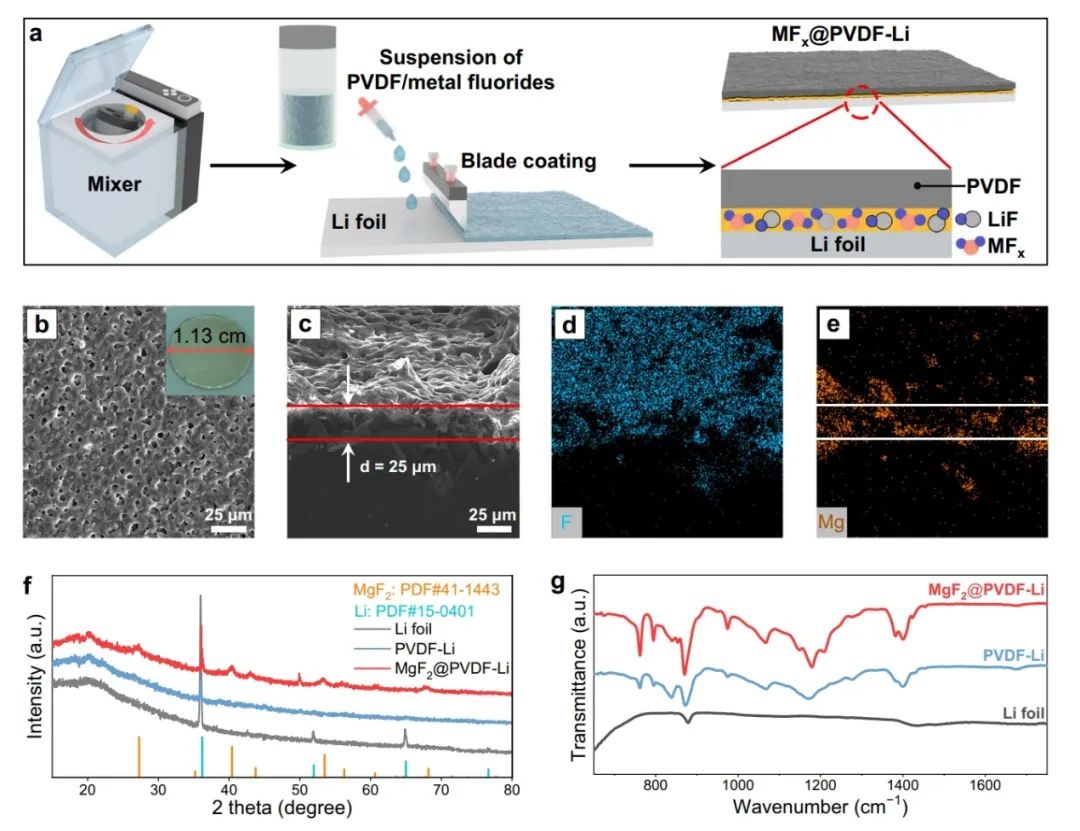

圖1. 抗鋰腐蝕人工鈍化層的設計與制備

總之，鋰金屬-液體電解質界面的這種動態演化在很大程度上決定了鋰金屬電池的穩定性和性能。該工作提出引入保護層來抑制電解質的SEI 溶解和Li腐蝕。值得注意的是，由聚合物和氟化物（例如MgF₂@PVDF）組成的復合材料可以作為典型理想的人工鈍化層，以將鋰金屬等反應性負極的腐蝕減少74%。PVDF基體能夠將鋰金屬和天然SEI與電解液隔離，而氟化物與Li反應形成耐腐蝕的Li合金和LiF，進一步抑制Li腐蝕。

此外，人工鈍化層成功促進了離子傳輸和沉積，防止鋰枝晶生長和死鋰積累。因此，該項工作揭示了SEI溶解及其與鋰腐蝕的相關性，通過減少鋰損失使鋰金屬電池能夠持久運行。

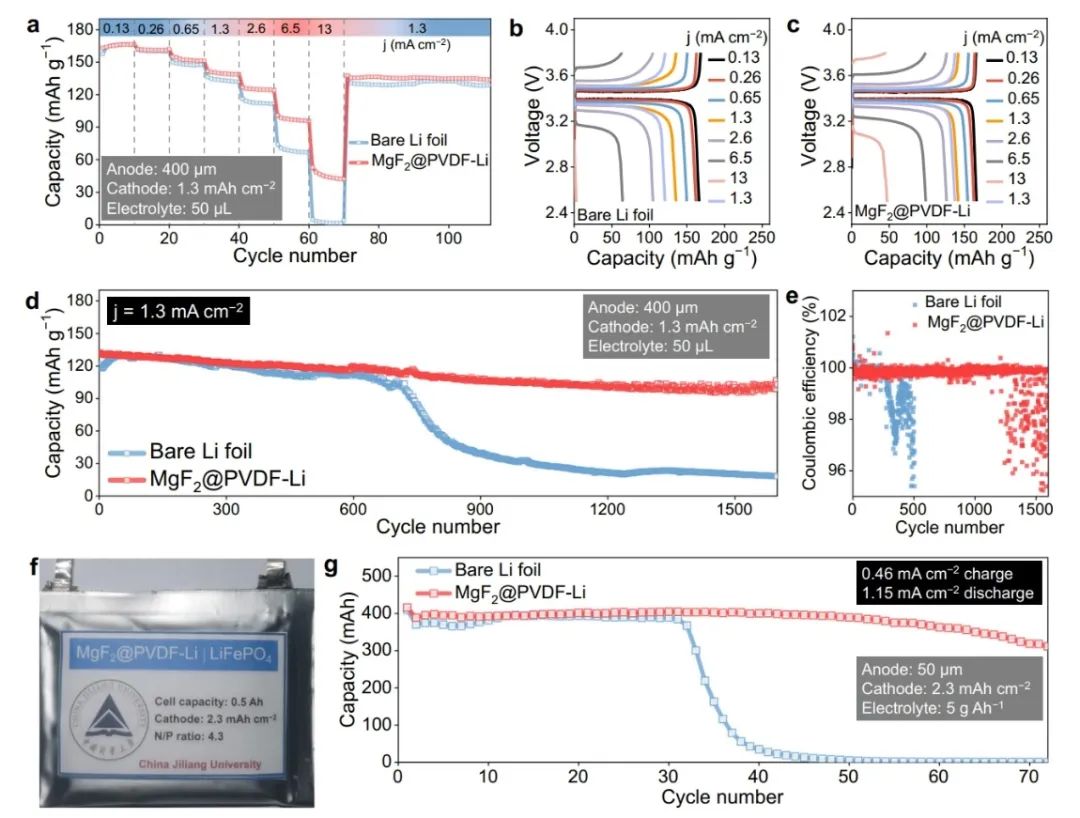

圖2. 鋰金屬負極和商業正極的電池的電化學評估

A corrosion inhibiting layer to tackle the irreversible lithium loss in lithium metal batteries, Nature Communications 2023 DOI: 10.1038/s41467-023-44161-7

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/02/19/2920c81a3a/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Nat. Commun.：腐蝕抑制層可解決鋰金屬電池中不可逆的鋰損失

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Nat. Commun.：腐蝕抑制層可解決鋰金屬電池中不可逆的鋰損失

相關推薦
