av男,美女人体写真,国产强伦姧在线观看无码

?崔光磊Angew：添加劑調節SEI/CEI使鋰離子電池具有更高的循環壽命和熱安全性

采用高鎳層狀氧化物陰極和硅基復合陽極的高能量密度鋰離子電池（LIBs）總是存在循環壽命不令人滿意和安全性能差的問題，尤其是在高溫下。通過功能添加劑調節電極/電解質界面是克服這一缺點的最經濟有效的策略之一。

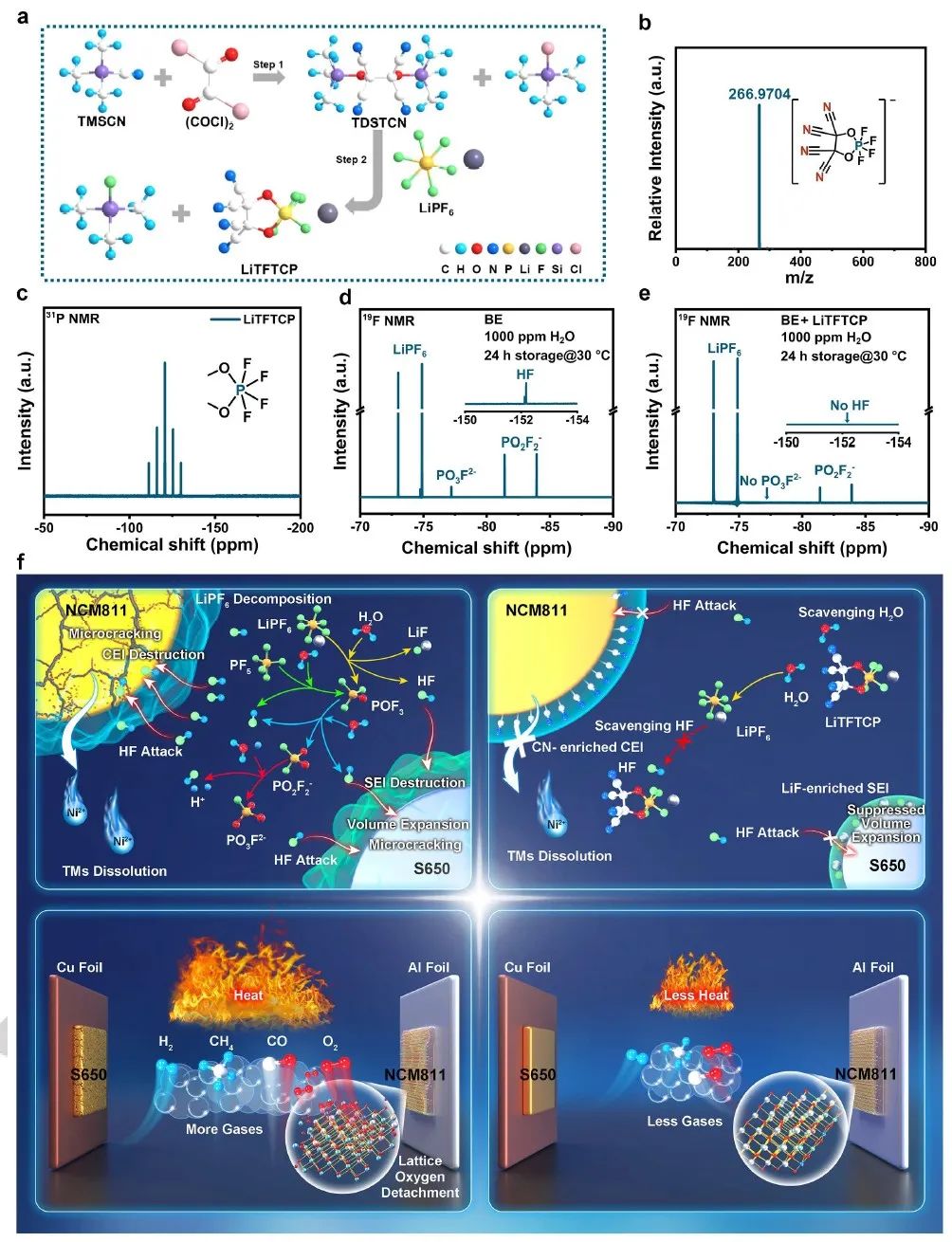

圖1. LiTFTCP添加劑合成及其多功能性的示意圖

中科院青島能源所崔光磊等在氟化磷酸鋰中史無前例地引入氰基，合成了一種新型的多功能添加劑四氟（1,2-二羥基乙烷-1,1,2,2-四腈）磷酸鋰（LiTFTCP），這賦予了高鎳LiNi_0.8Co_0.1Mn_0.1O₂（NCM811）/S650（S650代表SiO_x石墨復合陽極具有650mAh g^-1的比容量）全電池超高的循環壽命和優越的安全特性。

這些令人鼓舞的結果是通過僅將0.5wt.%的LiTFTCP添加到LiPF₆碳酸酯基線電解液（BE，1M LiPF6 EC/EMC，3/7體積）中而獲得的。

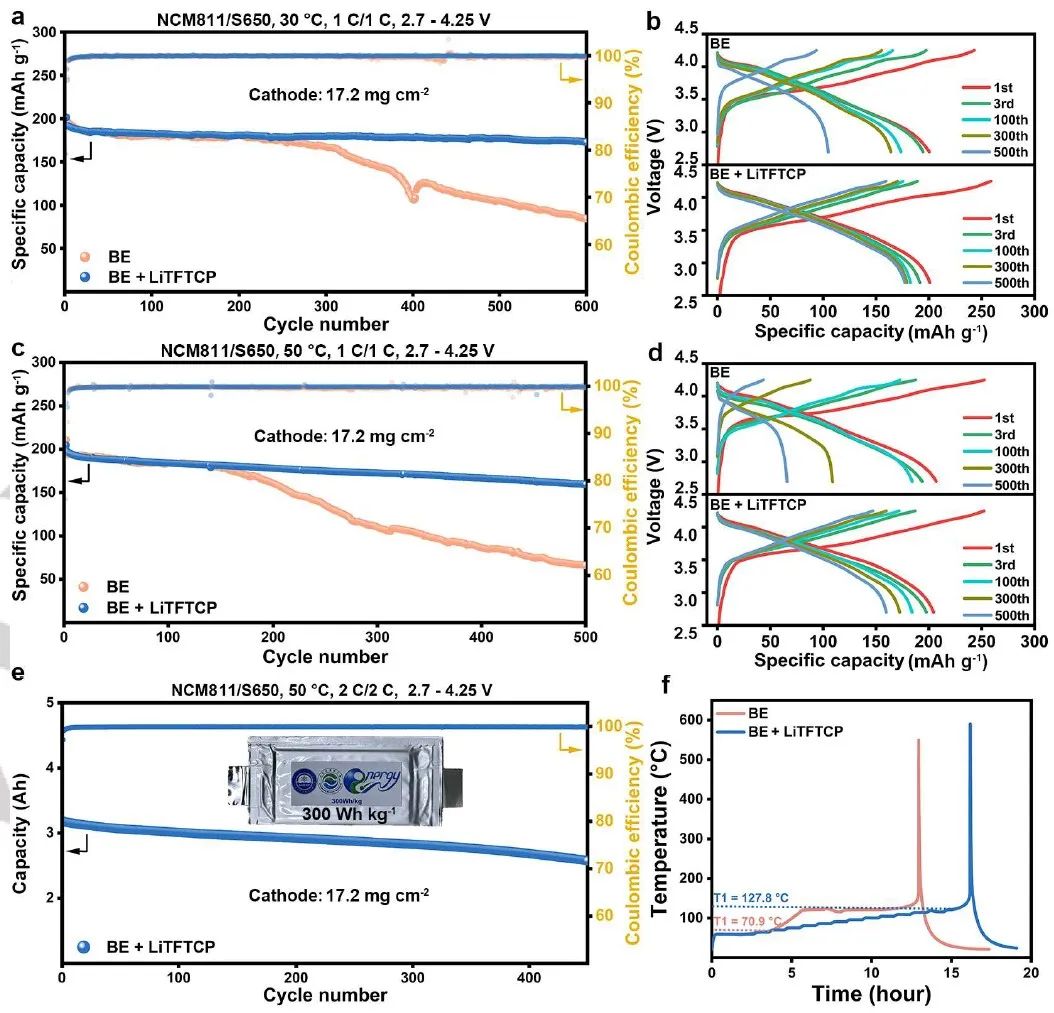

圖2.?LiTFTCP添加劑對NCM811/S650全電池電化學性能和安全性能的影響

結果表明，LiTFTCP添加劑可以抑制HF的產生，因為它阻止了LiPF₆的水解反應。DFT計算表明，LiTFTCP將優先吸附在NCM811表面，并通過飛行時間二次離子質譜（ToF-SIMS）和X射線光電子能譜（XPS）證實了它促進了富含-CN的堅固耐熱CEI層的形成。

此外，LiTFTCP添加劑有利于構建穩定的富含LiF的SEI層。有利的SEI/CEI層極大地減少了電極退化、電解液消耗、熱致產氣和產熱。這項工作闡述了添加劑分子工程和界面調節在同時提高由高鎳（Ni≥80%）NCM陰極和硅基復合陽極組成的LIBs的循環壽命和熱安全性方面的重要性。

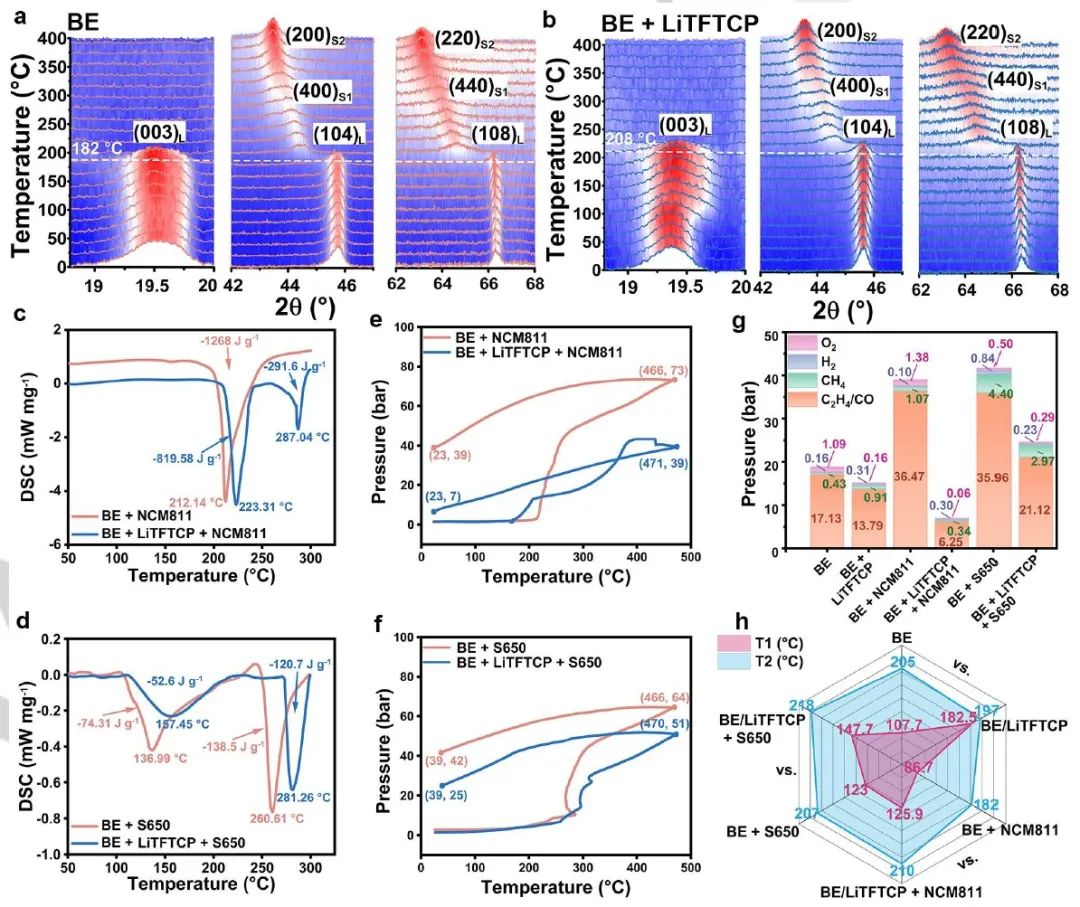

圖3.?LiTFTCP添加劑對NCM811陰極和S650陽極熱穩定性的影響

Interphase Regulation by Multifunctional Additive Empowering High Energy Lithium-Ion Batteries with Enhanced Cycle Life and Thermal Safety. Angewandte Chemie International Edition 2023. DOI: 10.1002/anie.202315710

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/02/19/8e86ad6006/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?崔光磊Angew：添加劑調節SEI/CEI使鋰離子電池具有更高的循環壽命和熱安全性

相關推薦
