偷窥自由 xxx 视频,边做饭边被躁,学生强伦女教师2 电视剧

Zn離子電池（ZIBs）由于其安全性、適度能量密度和豐富的鋅金屬儲備而迅速發展。然而，在基于鋅的負極上不可避免的枝晶生長和副反應，以及過渡金屬基正極上金屬元素的溶解，會破壞電極/電解質界面，最終降低ZIBs的電化學性能。

在此，北京理工大學陳人杰團隊提出了一種賦予協同正極/負極界面層的水/有機混合電解質。在負極上，ZnF₂/Zn₃(PO₄)₂誘導Zn成核，實現無枝晶和無腐蝕的電極形態。在正極上，與未改性電解質中的異常Zn沉積相比，利用混合電解質獲得的界面膜抑制了金屬元素的溶解，并避免了Zn在過渡金屬基正極上的沉積。

因此，基于改性電解質的金屬Zn負極和LiMn₂O₄正極的軟包電池（放電深度：40%）在235次循環后仍保持92mAh/g的容量，并具有穩定清潔的正極/負極界面。

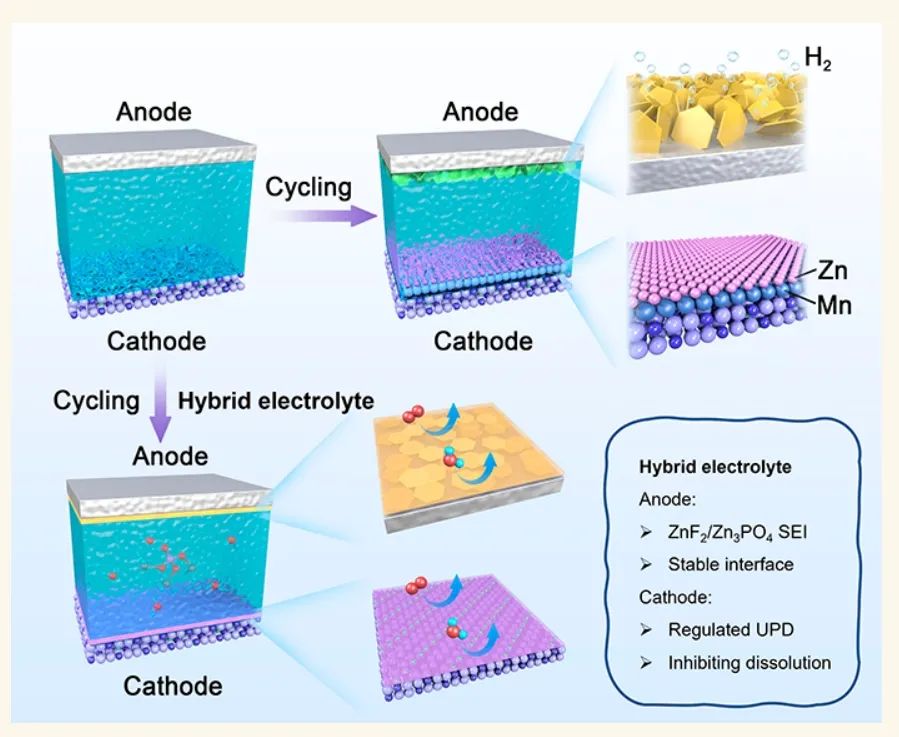

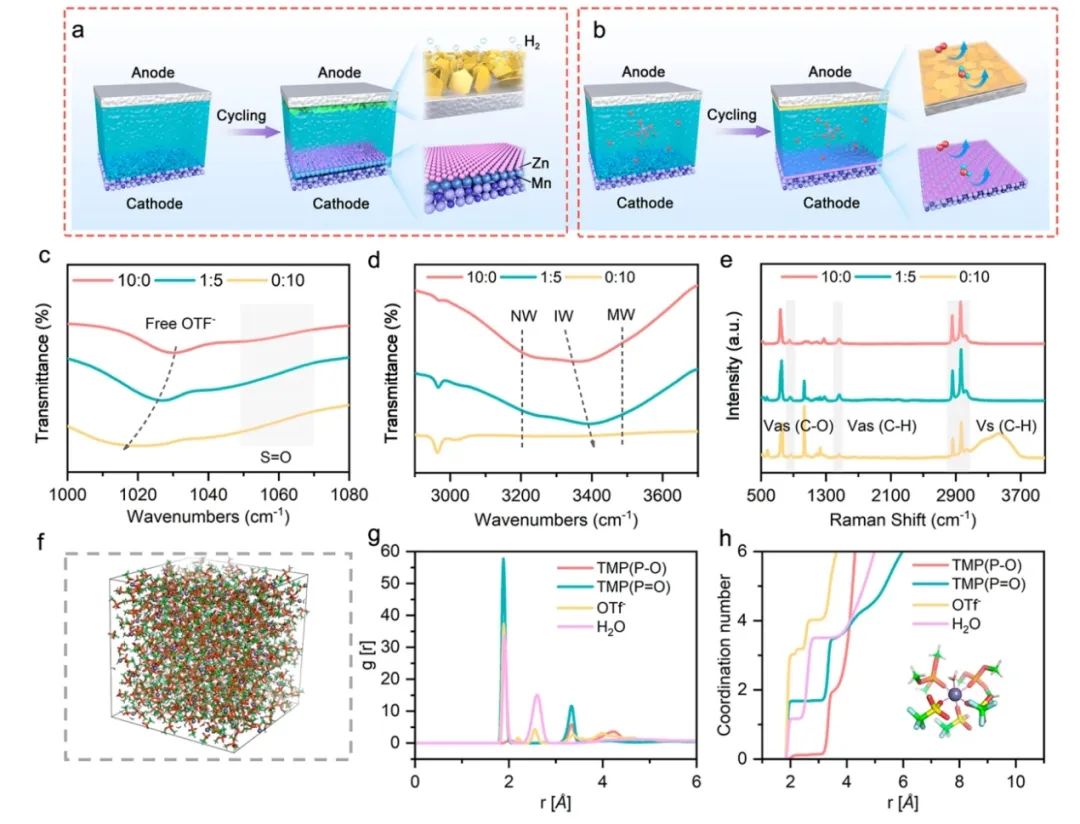

圖1. Zn沉積示意圖

總之，該工作報告了一種有機/水混合電解質，它可以實現正極/負極界面層的協同作用。一方面，在負極上收獲了富含 ZnF₂/Zn₃(PO₄)₂的穩定SEI，抑制了HER的副反應和循環過程中的鈍化生成。因此，在混合電解質的基礎上，鋅對稱電池在 5 mA cm^-2的高電流密度下進行了1325次無枝晶循環，過電位僅為62 mV，在約600次穩定循環中實現了99.3%的平均效率。另一方面，獲得的正極CEI可調節錳基過渡金屬材料中錳的溶解。

因此，基于鋅負極和 LMO 正極、使用混合電解質的全電池具有 82 mAh g^-1的優異倍率性能。此外，具有40%DOD的LMO//Zn軟包電池在235次循環后可保持 92 mAh g^-1的容量。相反，基于10:0電解質的類似電池只能維持約50次循環。因此，該工作所提出的簡單方法為構建長循環 ZIB 提供了一個方向。

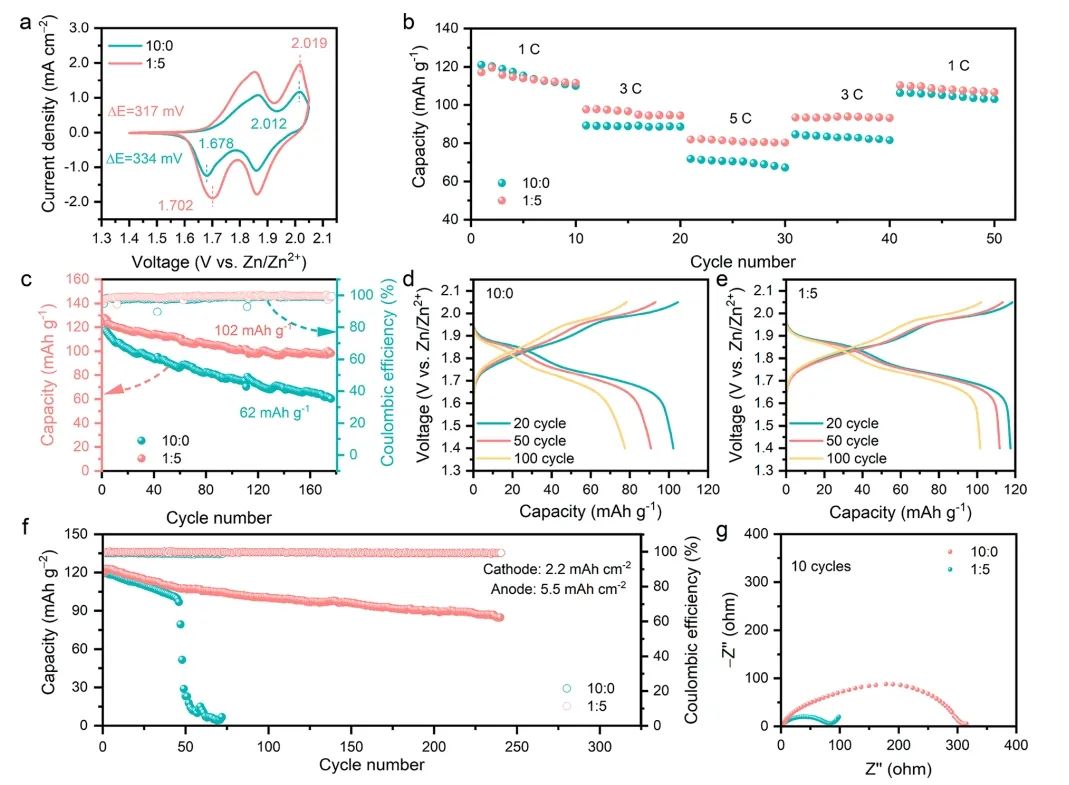

圖2. 全電池性能

Highly Stable Aqueous/Organic Hybrid Zinc-Ion Batteries Based on a Synergistic Cathode/Anode Interface Engineering, ACS Nano 2023 DOI: 10.1021/acsnano.3c09419

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/02/19/a663668710/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?北理陳人杰ACS Nano：正極負極界面設計實現高穩定水系/有機系混合電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?北理陳人杰ACS Nano：正極負極界面設計實現高穩定水系/有機系混合電池

相關推薦
