《年轻女教师4》免费观看,第282章厨房里的激战更新时间,日本在线视频www色

基于聚環氧乙烷（PEO）的固態聚合物電解質（SPE）已被公認為先進鋰金屬電池極具前景的候選者。然而，基于PEO的SPE的實際應用受到其低臨界電流密度（CCD）的阻礙，這是由不期望的枝晶生長引起的。

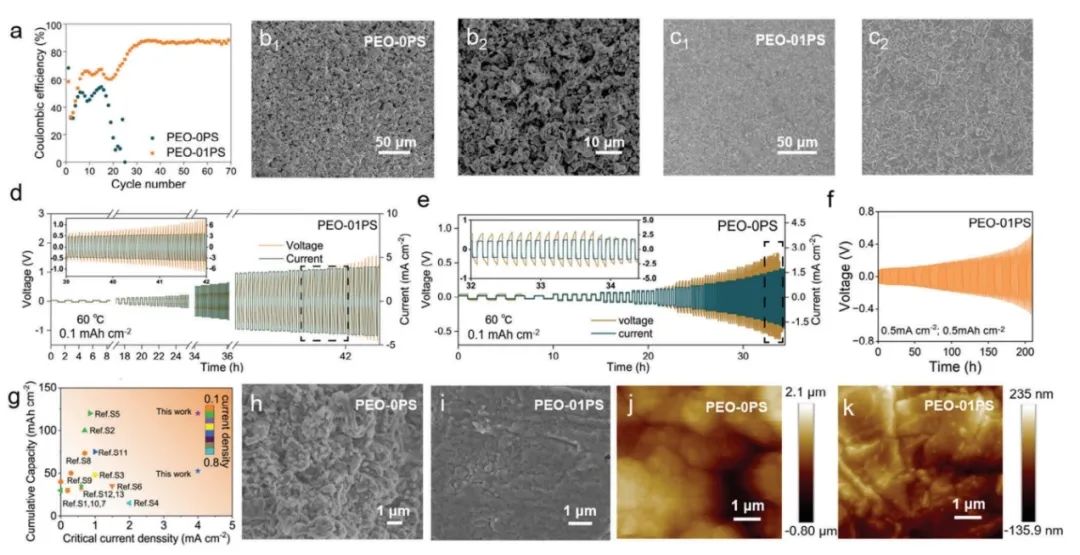

在此，浙江大學陸盈盈團隊提出了一種基于PEO的SPE，其表現出超高CCD（4 mA cm^?2），并通過摻入少量P₂S₅（PS）增強了鋰離子導電性。作者通過冷凍電子顯微鏡（cryo-EM）和飛行時間二次離子質譜（TOF-SIMS）揭示了其富含Li₂O和P/S的固體電解質界面（SEI），這有助于抑制枝晶生長以及SPE與鋰金屬電極之間的不良反應，從而使無枝晶的鋰金屬負極實現了球形生長行為。

因此，利用PS集成SPE，Li-Li對稱電池在運行過程中表現出降低的電阻，能夠在0.5 mA cm^?2和0.5 mAh cm^?2下實現超過200小時的穩定循環。此外，Li/SPE/LiFePO₄（LFP）軟包電池在使用50 μm Li和30 μm PEO電解質的100次循環后表現出80%的容量保持率，顯示了其實際應用的潛力。

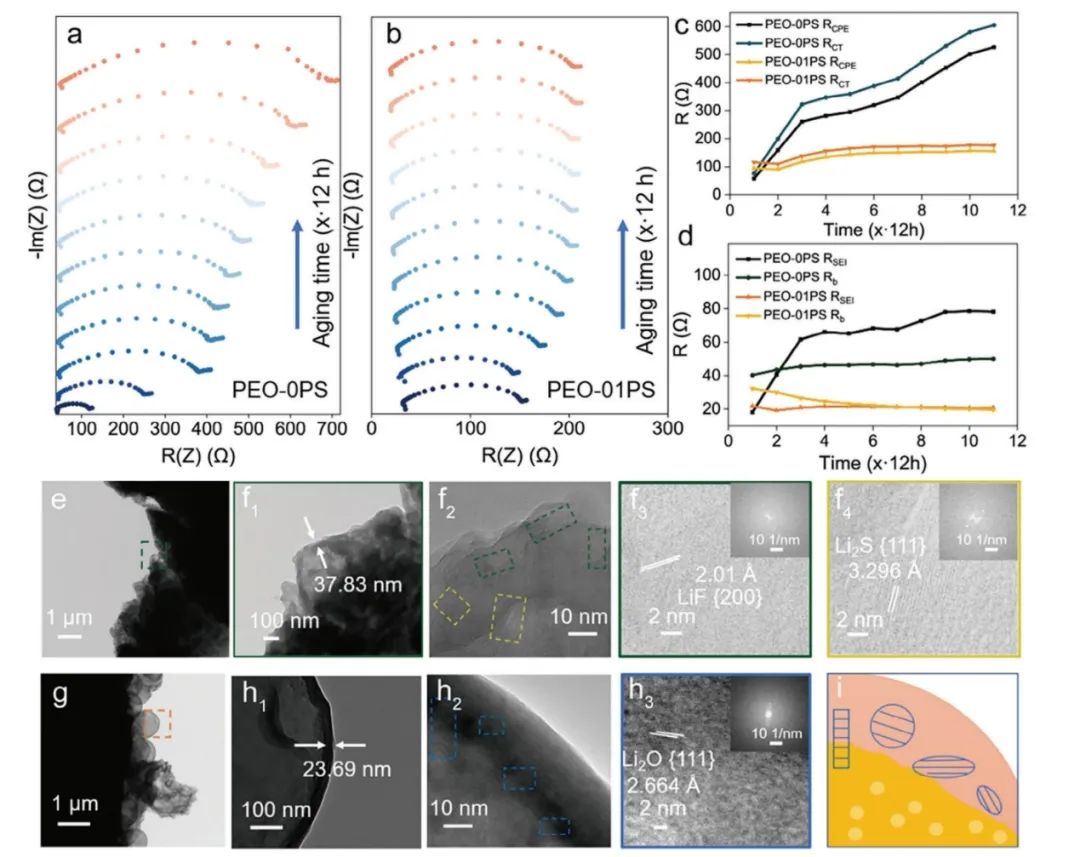

圖1. 鋰金屬表面SEI的界面性質和形態

總之，該項工作提出了一種基于PEO的電解質，它有利于半電池和全電池的性能。具體而言，作者通過在PEO基電解質引入P₂S₅添加劑降低了聚合物電解質鏈段的結晶度，促進了LiTFSI的解離，從而提高了離子電導率和鋰離子遷移數。此外，聚合物膜的均勻性大大提高，具有更好的抗枝晶性能。計算表明，PS的加入改變了LiTFSI的分解子序列，并導致形成富含Li₂O且含有P/S的結晶SEI，這使得鋰負極能夠實現球形生長行為，從而提供致密形態的鋰金屬沉積。

結果顯示，半電池的CE從50%提高到90%，CCD從1.8 mA cm^?2提高到4 mAcm^?2。由于存在穩定的SEI，構建的軟包在100次循環后表現出80%的容量保持率，這是基于PEO的研究中很少報道的結果。因此，該工作提出的基于PEO的電解質的策略和發現對實現下一代固態鋰金屬電池具有重要意義。

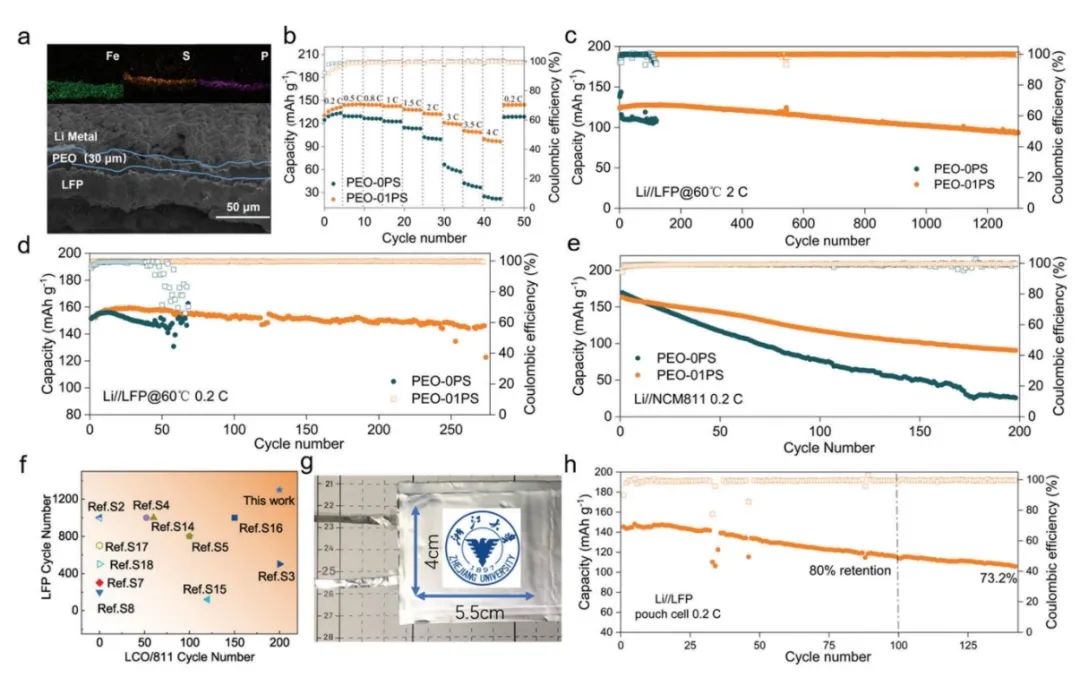

圖2. 全電池的電化學性能

Construction of Stable Li2O-Rich Solid Electrolyte Interphase for Practical PEO-Based Li-Metal Batteries, Advanced Energy Materials 2023 DOI: 10.1002/aenm.202302587

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/02/19/b987063b10/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

浙大陸盈盈AEM：富Li2O固體電解質界面的構建實現穩定的PEO基鋰金屬電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

浙大陸盈盈AEM：富Li2O固體電解質界面的構建實現穩定的PEO基鋰金屬電池

相關推薦
