无套内谢少妇毛片免费看看,亚洲精品久久久久久动漫器材一区 ,亚洲欧美日韩愉拍自拍

固態鈉電池（SSNBs）前景廣闊，但也存在幾個主要問題，如固態電解質/電極界面的高界面電阻和鈉金屬枝晶的生長。

圖1.?壓電夾層表征

北京理工大學金海波、趙永杰、王成志等提出了一種用于Na₃Zr₂Si₂PO₁₂(NZSP)固態電解質的壓電夾層設計，以解決上述問題。研究顯示，涂覆在NZSP上的兩種典型壓電薄膜（AlN和ZnO）作為夾層，可產生局部應力誘導場，從而緩解界面電荷聚集耦合應力集中并促進鈉的均勻沉積。研究結果表明，具有匹配模量、高納-粘附性和足夠壓電性的夾層（ZnO）可以提供一個有利的界面相。

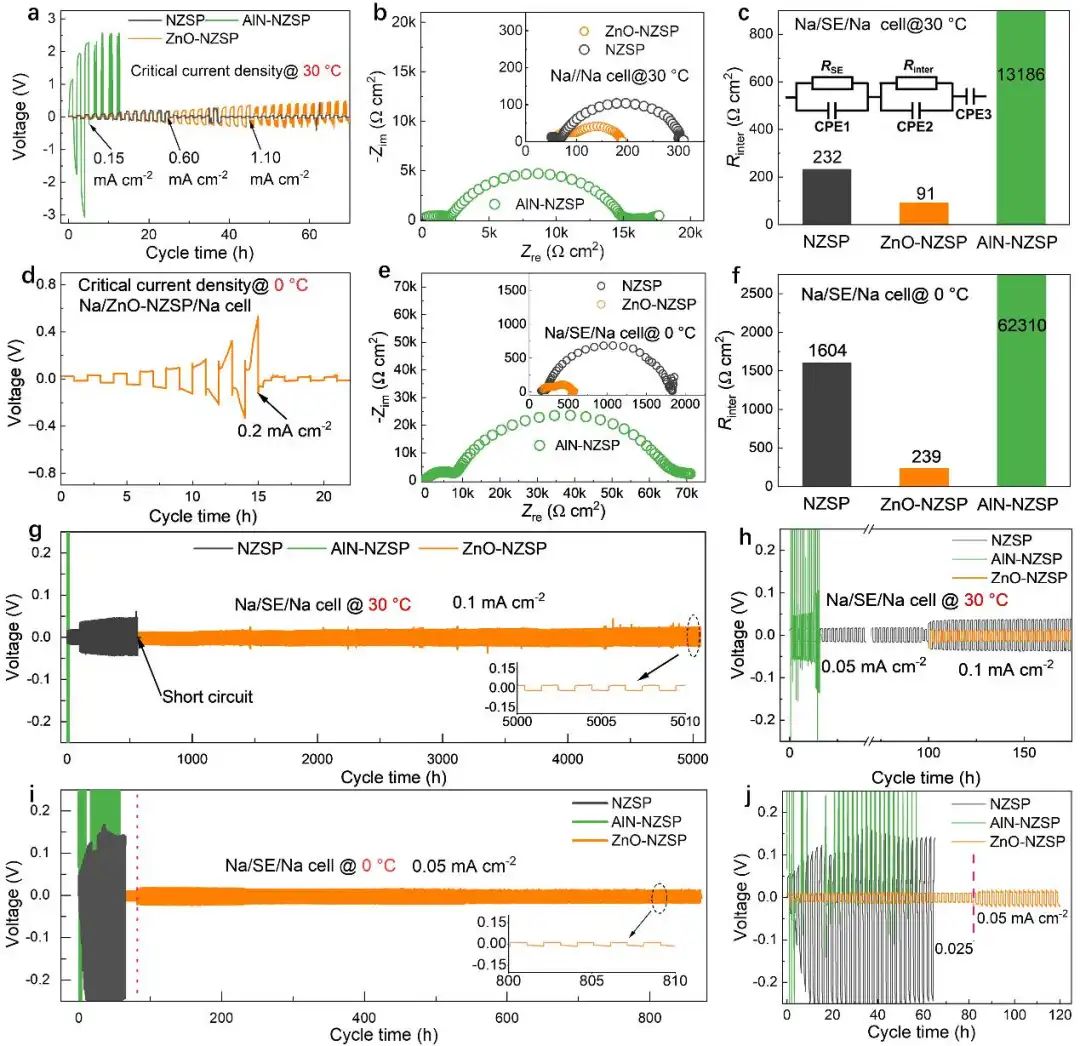

圖2.?半電池性能

結果，ZnO涂層NZSP（ZnO-NZSP）實現了極低的界面電阻，30℃時為91 Ω cm²，0℃時為239 Ω cm²，均低于裸NZSP（0℃時為232 Ω cm²，0℃時為1604 Ω cm²）。此外，ZnO-NZSP還能在0℃和30℃下的沉積/剝離循環中分別實現85小時和 4900小時的無枝晶鈉沉積。基于Na₂MnFe(CN)₆的全電池在30℃下循環1600次后容量為125 mAh g^-1；在0℃下循環500次后容量為90 mAh g^-1，容量保持率高達81%，進一步體現了其卓越的負極性能。

圖3.?全電池性能

Piezoelectric Interlayer Enabling a Rechargeable Quasi-Solid-State Sodium Battery at 0°C. Advanced Materials 2023. DOI: 10.1002/adma.202309298

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/02/19/fe71659667/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北理AM：壓電夾層助力準固態鈉電池0℃運行

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北理AM：壓電夾層助力準固態鈉電池0℃運行

相關推薦
