几天不c你骚水又多了视频,97视频在线观看视频,男女18禁啪啪无遮挡激烈

可解離的準二維鐵磁化合物在近年來引起研究人員的廣泛關注，其中的代表性進展是單層CrGeTe₃和CrI₃長程鐵磁序的發現，它為研究維度依賴的磁相變和高性能自旋電子器件提供了優良體系。新發現的準二維Fe₃GaTe₂具有高居里溫度(T_c=342 K)和強垂直磁各向異性，Ga/Te原子與Fe原子的反鐵磁耦合與強烈偏離巡游Stoner模型等行為表明Fe₃GaTe₂具有豐富物性和重要研究價值。

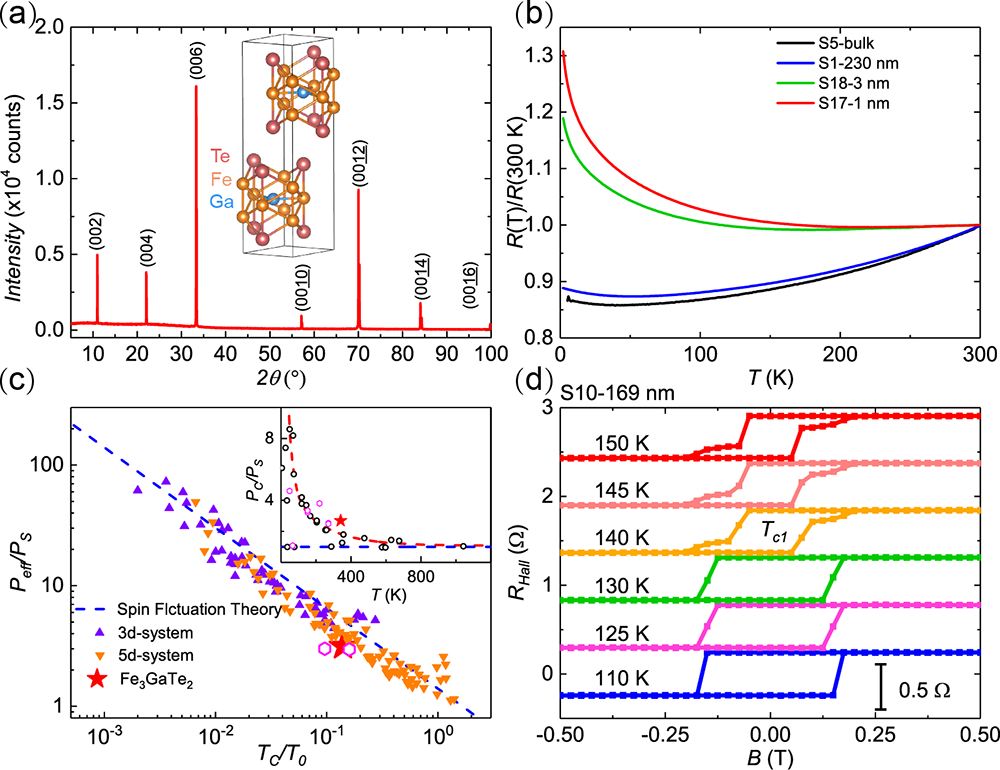

近期，中國科學院物理研究所/北京凝聚態物理國家研究中心A02組的博士生陳昭旭在郭建剛研究員指導下，通過標度分析與電磁輸運對塊材到二維極限下的Fe₃GaTe₂進行了系統研究。圖1(a)給出了Fe₃GaTe₂的(00l)面衍射峰與晶體結構，其c=1.6112 nm。對單晶減薄后，發現在厚度小于3 nm的樣品中，出現了類似金屬-半導體轉變，10 K以下的電阻可以用Mott變程躍遷擬合，如圖1(b)所示。在Deguchi-Takahashi圖中，T₀代表頻率空間中動力學自旋漲落譜的能量寬度，當T₀與T_c相近時，局域磁性占據主導。但塊材Fe₃GaTe₂的T_c/T₀為0.14，表明其為弱巡游鐵磁性，Rhodes-Wohlfarth曲線分析同樣支持這一結論，見圖1(c)。此外，有效磁矩P_eff與自發磁矩P_s的比值與T_c/T₀關系可以被Takahashi理論描述，暗示著自旋漲落的存在。標度分析擬合出塊材Fe₃GaTe₂鐵磁-順磁相變的臨界指數為β=0.398(3)，γ=1.10(1)，δ=3.77(6)，表明它是首個符合長程交換作用的三維Ising層狀鐵磁體。圖1(d)是169 nm厚度樣品的反?；魻栯娮枨€，其中，140-150K的曲線在磁化翻轉過程中存在一個電阻跳躍，這與交換相互作用與磁各向異性強度比值的提升相關。

圖1 (a) Fe₃GaTe₂的 (00l) 面衍射峰與晶體結構示意圖。(b)不同層數樣品的歸一化電阻與溫度曲線。(c) Deguchi-Takahashi圖，藍色虛線代表Takahashi曲線P_eff/P_s=1.4×(T_c/T_o)^-2/3。插圖為Rhodes-Wohlfarth圖，紅色曲線是巡游鐵磁體的經驗曲線，藍色虛線代表局域磁性。(d) 169 nm厚Fe₃GaTe₂的反?；魻栯娮?。

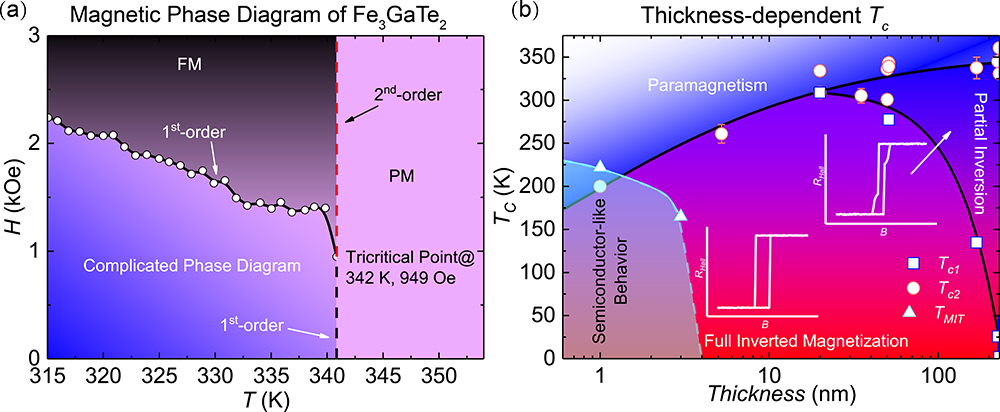

圖2(a)是溫度依賴的塊材Fe₃GaTe₂磁相圖，T_c以下存在一個隱藏的磁相變，可能與鐵磁、反鐵磁相互競爭誘導的三重臨界點相關。圖2(b)中，T_c隨厚度降低而減小，1 nm厚度Fe₃GaTe₂的T_c為200 K，這是已報道二維極限下鐵磁化合物最高的本征T_c。同時，樣品厚度的降低導致T_c1持續上升，T_c2基本保持不變。在10 nm左右時，T_c1與T_c2相等，表明矯頑場附近的反磁化形核導致整個樣品的磁化翻轉。

圖2 (a) 基于標度分析得到的Fe₃GaTe₂?沿c軸的磁相圖。(b) 溫度-厚度的電子相圖?！癋ull Inverted Magnetization”代表Fe₃GaTe₂中表現出方形滯的磁相；“Partial Inversion”代表在磁化翻轉的過程中表現出突然“跳躍”的相，T_c1與T_c2分別代表磁化翻轉過程的轉變溫度與鐵磁順-磁相變溫度。

該工作系統研究了Fe₃GaTe₂磁相變與溫度和樣品厚度的依賴關系，確認其為首個具有長程交換作用的三維Ising鐵磁體，為二維鐵磁半導體的研究提供了參考。以上成果以“High-T_c?Ferromagnetic Semiconductor in Thinned 3D Ising Ferromagnetic Metal Fe₃GaTe₂”為題發表在Nano Lett. 24, 993-1000 (2024)，該工作得到了北京自然科學基金(220005)的支持。

原創文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/02/29/a945f1e9aa/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

準二維鐵磁化合物Fe?GaTe??的物性研究

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

準二維鐵磁化合物Fe?GaTe??的物性研究

相關推薦
