末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

從頭算非絕熱分子動力學探索鐵的超快退磁

英文原題:Ab Initio Nonadiabatic Molecular Dynamics of Ultrafast Demagnetization in Iron
從頭算非絕熱分子動力學探索鐵的超快退磁

通訊作者:龍閏,北京師范大學

作者:盧浩然

從頭算非絕熱分子動力學探索鐵的超快退磁

我們使用含時密度泛函理論(time-dependent density functional theory, TD-DFT)結(jié)合非絕熱分子動力學(nonadiabatic molecular dynamics, NA-MD),考慮電聲耦合和自旋-軌道耦合(spin-orbit coupling, SOC),研究了鐵磁性材料鐵中的電荷和自旋動力學,討論了退磁機制。強SOC導致電子和空穴自旋發(fā)生超快翻轉(zhuǎn),分別觸發(fā)退磁和再磁化,二者對抗降低了退磁率,并在167fs內(nèi)完成了退磁,與實驗時間尺度一致。電聲耦合驅(qū)動的快速電子-空穴復合與自旋翻過程相競爭,進一步降低了最大退磁率。盡管Elliott-Yafet電聲散射模型可以解釋超快自旋翻轉(zhuǎn)過程,但它未能再現(xiàn)實驗中的最大退磁率,低于實驗值的5%。

研究背景

自旋電子學是一種利用電子自旋而非電荷進行數(shù)據(jù)存儲的微電子技術(shù),為器件小型化提供了一種有潛力的解決方案。磁性材料中的電子自旋可用于數(shù)據(jù)存儲,實驗上報道的超快時間尺度上操控磁化和自旋的事例屢見不鮮。Beaurecare等人首次報道了鐵磁性鎳中的光致超快退磁現(xiàn)象,隨后在多種鐵磁性材料中被發(fā)現(xiàn)。近期實驗也在鐵磁性鐵單質(zhì)材料中發(fā)現(xiàn)了光誘導的超快退磁現(xiàn)象。目前,Elliott-Yafet (EY) 電聲散射模型、電子-電子散射和自旋擴散模型是解釋超快退磁現(xiàn)象的三種常用模型,其中EY電聲散射模型因其描述物理過程的清晰簡明而被廣泛使用。然而,該模型的有效性仍存在爭議。為了闡釋自旋翻轉(zhuǎn)和超快退磁動力學,同時考慮非絕熱耦合(NAC)和自旋軌道耦合(SOC)的非絕熱動力學模擬十分必要。

快訊亮點

采用包含SOC效應的從頭算NA-MD方法,首次模擬了Fe中的電荷和自旋動力學,發(fā)現(xiàn)SOC引發(fā)了退磁和再磁化之間的對抗,探討了 SOC 與電-聲耦合之間的相互作用,指出EY電聲散射對退磁的貢獻較小。

內(nèi)容介紹

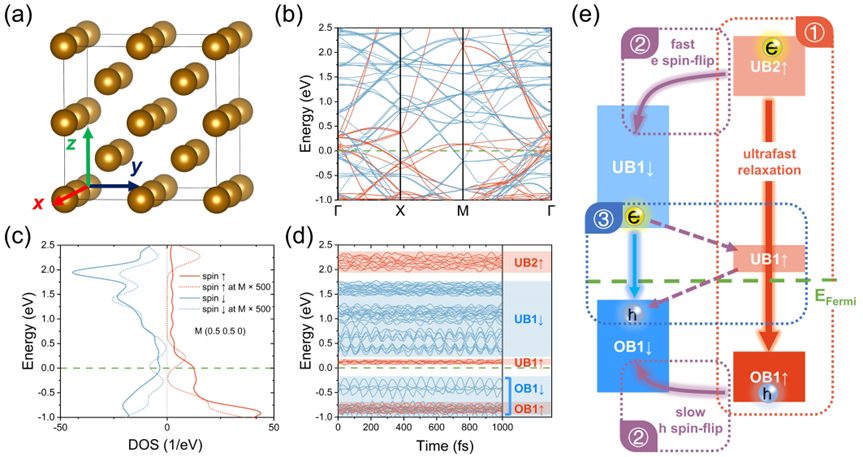

本文采用2 × 2 × 2 Fe超胞為研究對象,采用Pardew–Burke–Ernzerhof 泛函和自旋極化表象進行計算。圖1d包含所有在-1.0 ~2.5 eV范圍內(nèi)Kohn-Sham(KS)軌道,它們被分為5個組合能帶。UB和OB分別表示未被占用和被占用的組合能帶。符號↑ 和↓ 表示自旋向上和自旋向下。數(shù)字從費米能級(綠色虛線)開始計數(shù)。圖1e展示了光激發(fā)后的光物理過程,光激發(fā)OB1↑的電子至UB2↑, 被激發(fā)的電子與留在OB1↑上的空穴發(fā)生復合,或通過自旋翻轉(zhuǎn)注入UB1↓,此過程伴隨空穴注入OB1↓(②)。最后,注入的電子和空穴在UB1↓的邊緣態(tài)之間發(fā)生復合和OB1↓伴隨著潛在的向UB1↑的自旋翻轉(zhuǎn)(③)。

從頭算非絕熱分子動力學探索鐵的超快退磁

圖1. Fe超胞的(a)晶格結(jié)構(gòu),自旋分辨的(b)能帶結(jié)構(gòu)和(c)態(tài)密度圖,(d)M點處隨時間演化的KS軌道能量,(e) Fe中光激發(fā)后的光物理過程。

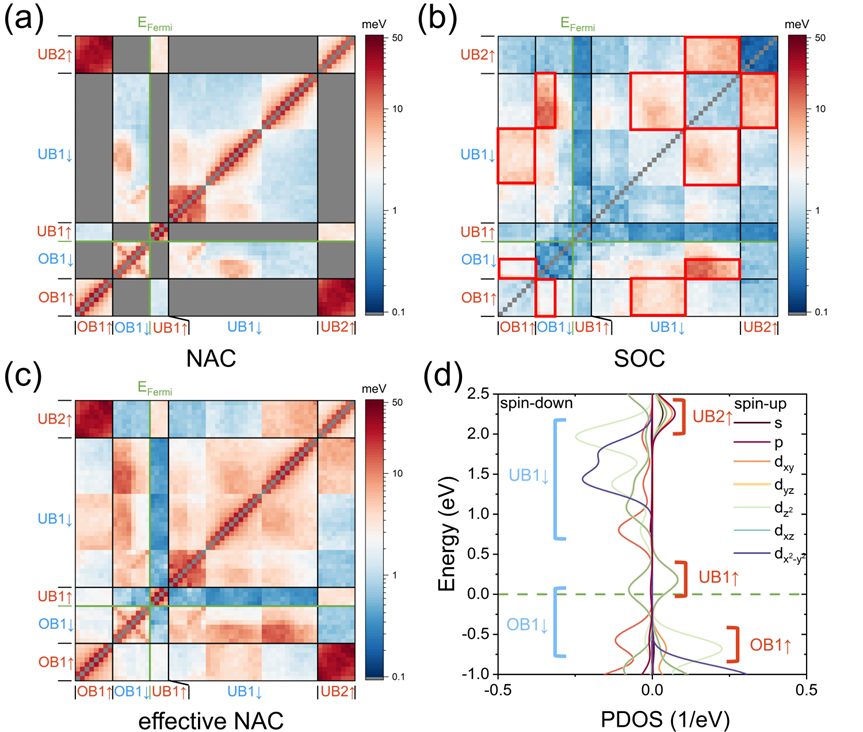

非絕熱耦合(NAC)驅(qū)動相同自旋態(tài)之間的電荷弛豫,SOC不僅有此功能,更為重要的是它可導致相反自旋態(tài)之間的自旋翻轉(zhuǎn)。SOC矩陣元由從頭算非絕熱分子動力學探索鐵的超快退磁計算得到。這里,ψiψj是絕熱KS態(tài)的自旋極化波函數(shù),而從頭算非絕熱分子動力學探索鐵的超快退磁是SOC項的哈密頓算符。為了模擬圖1d描述的光物理過程,我們分別畫出了二維NAC矩陣(圖2a)和SOC矩陣(圖2b)。圖2a表明OB1↑和UB2↑之間的NAC相當大,可驅(qū)動UB2↑的電子和OB1↑中的空穴發(fā)生超快的電子-空穴復合。此外,對角線附近的NAC都較大,可驅(qū)動熱電子或熱空穴從每個帶內(nèi)的較高能量的電子態(tài)迅速弛豫到帶邊緣態(tài)。圖2b中SOC矩陣元的振幅取決于原子軌道的組成,強SOC(紅色方框)是由

從頭算非絕熱分子動力學探索鐵的超快退磁

軌道的雜化引起的(圖2d)。當Fe-d軌道中Δ|m|等于2時,更有可能發(fā)生SOC主導的電子/空穴自旋翻轉(zhuǎn)過程。NAC和SOC的加和如圖2c所示,它控制著體系中的電荷和自旋動力學。圖2c給出兩個結(jié)論:(1)與SOC相比,較大的NAC使電荷載流子優(yōu)先在相同自旋態(tài)之間發(fā)生快速的電子或空穴弛豫;(2) 某些相反自旋狀態(tài)之間相對較大的SOC(圖2b中的紅色方框)能夠驅(qū)動部分較為明顯的自旋翻轉(zhuǎn)。

從頭算非絕熱分子動力學探索鐵的超快退磁

圖2. 二維(a) NAC, (b) SOC和(c) 兩者加和,effective NAC。(d) M點處原子軌道分辨的投影態(tài)密度(PDOS)圖。

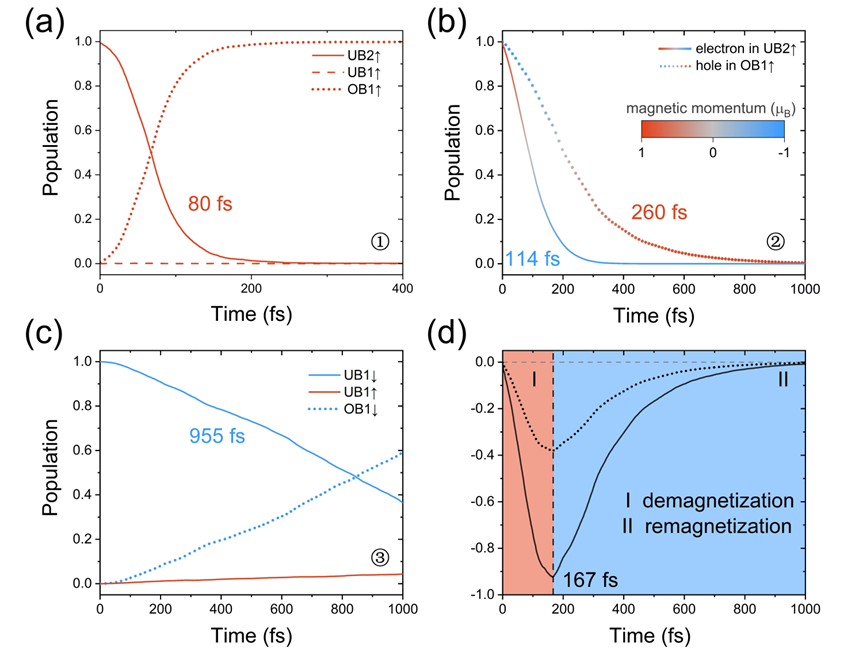

過程①中UB2↑中電子和OB1↑中空穴的復合在80 fs完成,UB1↑幾乎不參與復合過程。在②過程中,電子自旋翻轉(zhuǎn)伴隨著空穴自旋翻轉(zhuǎn),導致磁矩的超快變化。電子自旋翻轉(zhuǎn)發(fā)生在114 fs內(nèi),磁矩從1 μB變?yōu)?1 μB,對應退磁過程。空穴自旋翻轉(zhuǎn)在260 fs內(nèi)完成,磁矩從?1 μB(空穴在OB1↑中) 變?yōu)? μB(電子在OB1↓中),對應再磁化過程。綜合考慮②中電子和空穴的磁矩動態(tài)演變,得到圖3d中的退磁曲線(實線)。衰減(區(qū)域I)和上升(區(qū)域II)分量分別代表在該區(qū)域中退磁和再磁化過程占主導作用。電子自旋翻轉(zhuǎn)引發(fā)的退磁與空穴自旋翻轉(zhuǎn)引發(fā)的再磁化相對抗,在167 fs時達到退磁峰值,與實驗吻合良好。同時,退磁和再磁化之間的對抗將退磁峰值降為?0.92 μB。旋翻轉(zhuǎn)后的電子和空穴在下旋態(tài)之間發(fā)生復合(③),時間尺度約為一個皮秒。此外,過程①和②之間的競爭決定了自旋翻轉(zhuǎn)概率并影響退磁率。根據(jù)動力學方程,電子通過②過程中的自旋翻轉(zhuǎn)可能性為41.2 %,這使峰值退磁率進一步降低為?0.92× 41.2% = -0.38 μB,如圖3d中的虛線所示。然而,該退磁峰值處僅為實驗觀察到的退磁率的5%以下。?

?

以上結(jié)果表明,一方面,電子和空穴的自旋翻轉(zhuǎn)分別引發(fā)的退磁和再磁化之間互相對抗降低了最大退磁率;另一方面,電聲耦合驅(qū)動的超快電子-空穴復合限制了自旋翻轉(zhuǎn)的概率,進一步減小了退磁率。因此,EY電聲散射能夠引發(fā)鐵中高速的自旋翻轉(zhuǎn),然而不能有效地引發(fā)退磁。

從頭算非絕熱分子動力學探索鐵的超快退磁

圖3. NA-MD模擬的自旋和電荷動力學過程。(a)UB2↑中電子和OB1↑中空穴的復合,該過程幾乎繞過UB1↑(①)。上旋態(tài)之間的復合同(b)電子和空穴的自旋翻轉(zhuǎn)過程(②)相競爭。(c)自旋翻轉(zhuǎn)后的電子和空穴在下旋態(tài)之間發(fā)生復合(③)。過程②中的電子自旋弛豫引起退磁,空穴自旋弛豫導致再磁化。(d)退磁和再磁化共同作用下磁矩的演化(實線)。(d)中的虛線表征了真實磁矩的演變,這是由于過程①和②之間的競爭抑制了自旋翻轉(zhuǎn)。

J. Phys. Chem. Lett. 2023, 14, 23, 5403-5409

Publication Date: June 6, 2023

Copyright ? 2023 American Chemical Society

原創(chuàng)文章,作者:計算搬磚工程師,如若轉(zhuǎn)載,請注明來源華算科技,注明出處:http://www.zzhhcy.com/index.php/2024/03/01/5ed032f52e/

(0)

相關推薦

主站蜘蛛池模板: 英吉沙县| 内黄县| 肥乡县| 石阡县| 红原县| 革吉县| 虹口区| 孝昌县| 小金县| 微山县| 潼关县| 德格县| 沙洋县| 宣城市| 陵川县| 盐池县| 高要市| 郎溪县| 子长县| 武义县| 通道| 南江县| 株洲县| 沈阳市| 丹巴县| 荔浦县| 崇文区| 德令哈市| 化德县| 东海县| 龙川县| 德阳市| 龙里县| 辉县市| 贡嘎县| 宜丰县| 兰坪| 原阳县| 开远市| 盘锦市| 会理县|
