成果介紹

對于二維(2D)層狀材料異質結，能帶對齊的動態調制允許設計具有靈活多功能應用的器件。

有鑒于此，近日，中南大學鐘綿增副教授，何軍教授和中科院半導體所魏鐘鳴研究員（共同通訊作者）等合作提出了一種基于MoTe₂/SnSe₂場效應晶體管的器件結構。通過對靜電柵極施加偏置電壓，柵極電壓由負調整為正，使異質結從III型能帶對齊轉變為II型能帶對齊。本文研究了具有不同能帶對齊的異質結的工作機理和器件性能。該器件具有良好的探測范圍(從紫外到紅外)、探測率(2.42×10⁹ Jones)和速度(1.3 ms)。在正柵極電壓下，實現了更高的光電流與暗電流之比(2×10³)。為了進一步展示高性能器件備的潛力，本文通過在使用深度學習的圖像識別中的表現證實了它們的可靠性。

? ? ? ? ??

圖文導讀

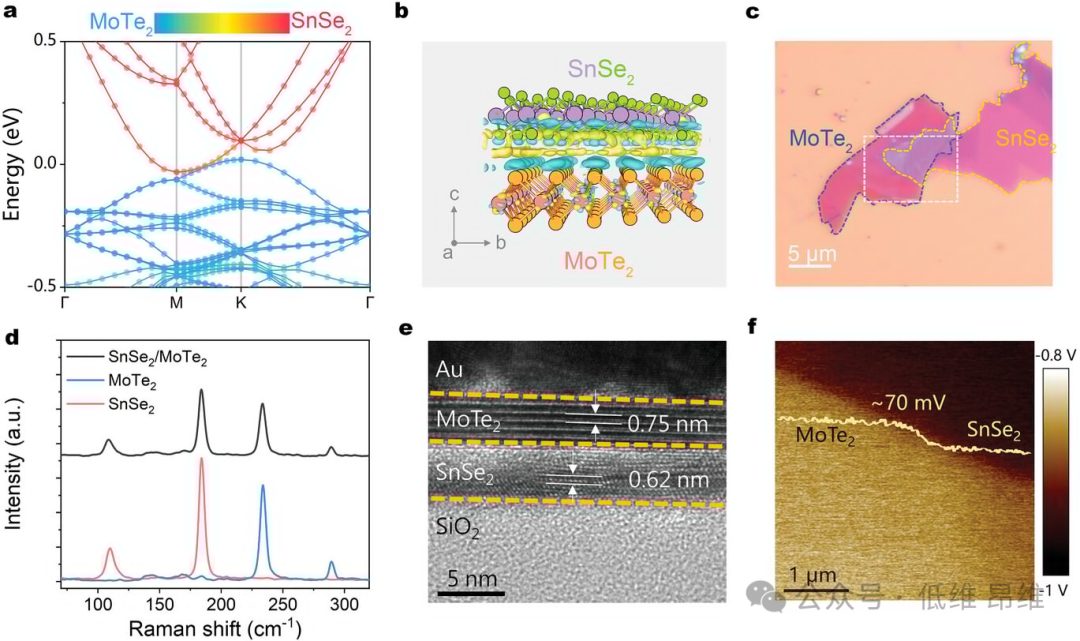

圖1. MoTe₂/SnSe₂異質結的晶體結構。

? ? ? ? ??

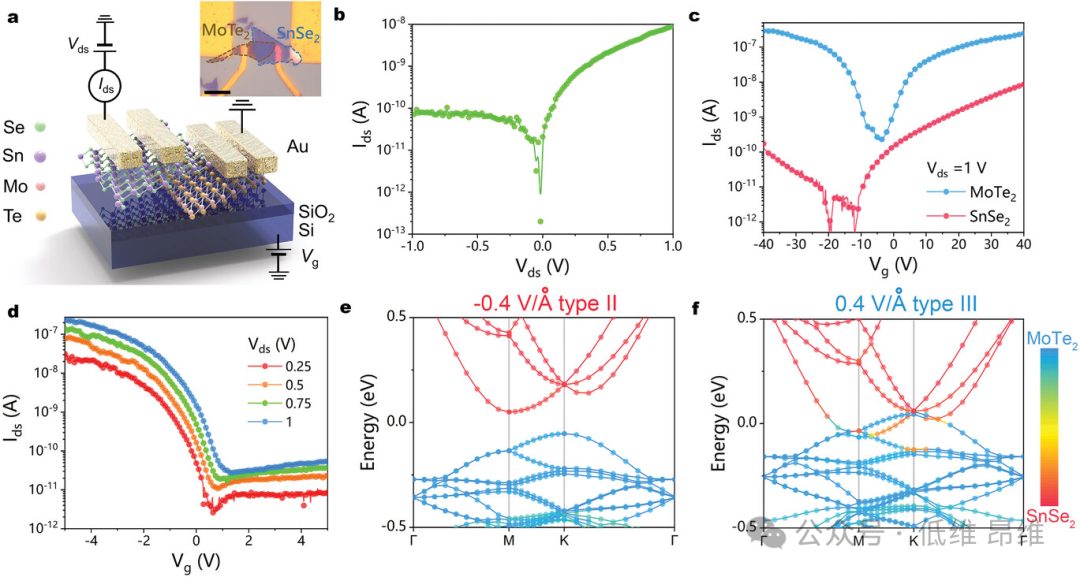

圖2. 電輸運特性。

? ? ? ? ??

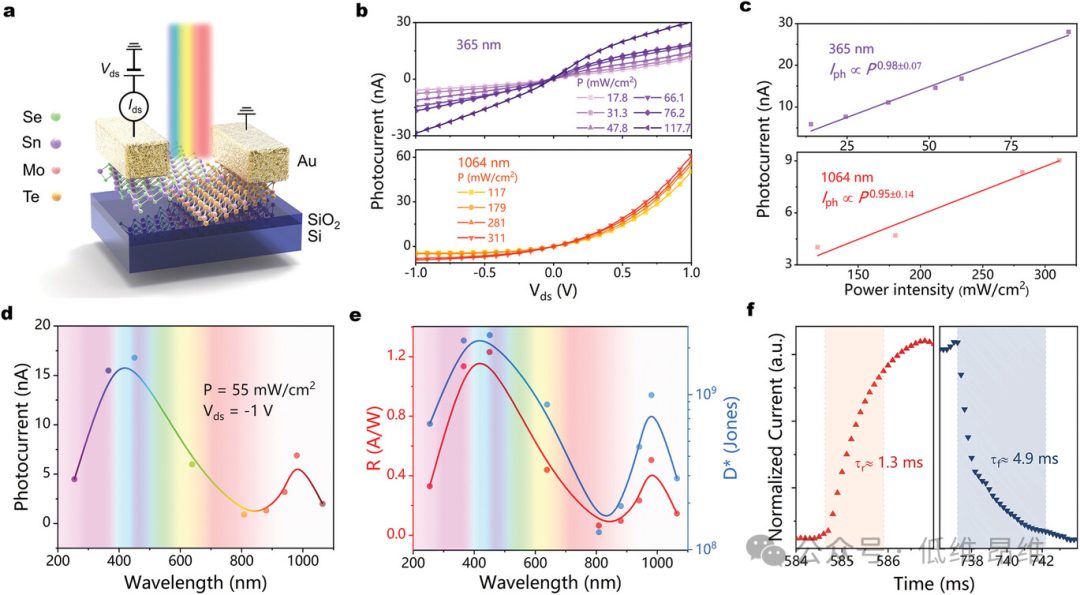

圖3. V_g=0 V時異質結光電探測器的光電表征。

? ? ? ? ??

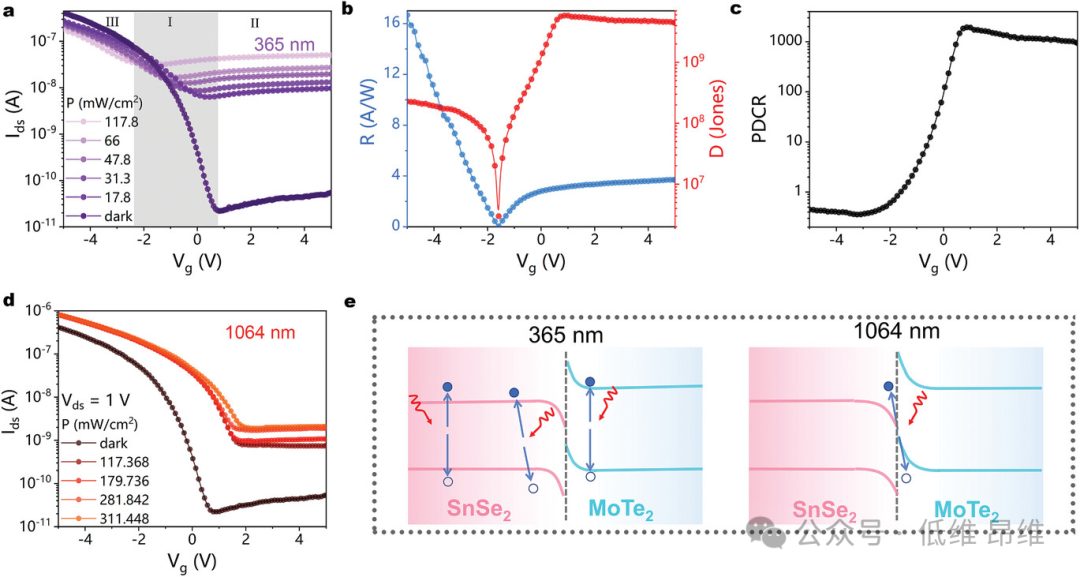

圖4. 光傳輸特性。

? ? ? ? ??

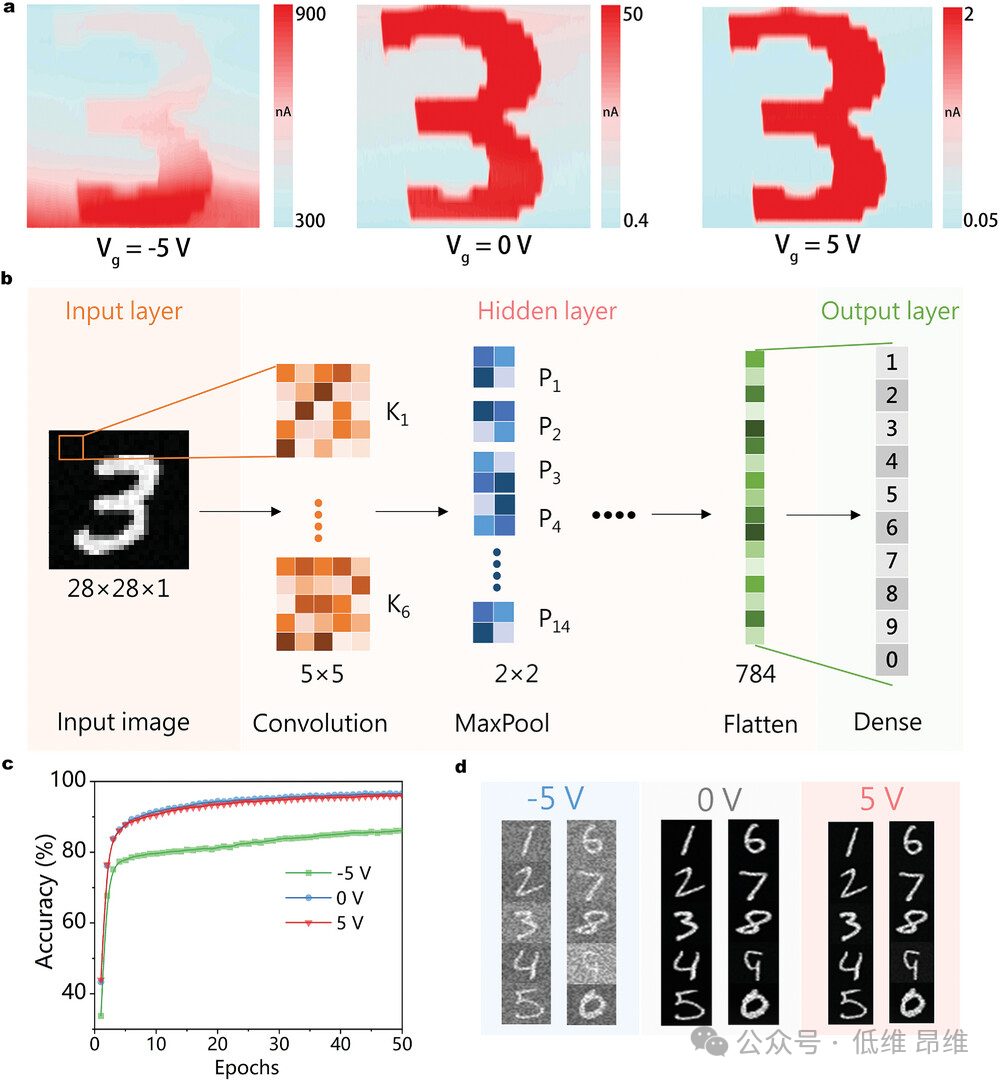

圖5. 器件應用。

? ? ? ? ??

文獻信息

Dynamic Band-Alignment Modulation in MoTe₂/SnSe₂ Heterostructure for High Performance Photodetector

（Adv. Optical Mater., 2024, DOI:10.1002/adom.202303088）

文獻鏈接：

https://onlinelibrary.wiley.com/doi/10.1002/adom.202303088
