啊哈~给我~啊(h)男男,欧美日韩亚洲国产精品,国产免费久久精品国产传媒

?華科/陜師大AEM：組分偏析耦合結晶-非晶異質結構，促進RhCuBi TME催化乙醇電氧化

直接乙醇燃料電池(DEFCs)長期以來一直被認為是有前途的便攜式能源生產設備。目前，關于提高DEFC效率的研究主要局限于鉑(Pt)和鈀(Pd)納米材料，它們表現出良好的催化活性。乙醇氧化(EOR)涉及通過C-C鍵斷裂轉移12個電子，人們已經做出了廣泛的努力以提高Pt/Pd基催化劑對EOR的催化效率。然而，Pt和Pd本身具有C-C鍵斷裂效率低、氧親和力低、對有毒中間體吸附能力強等特點，這促使人們開發不依賴于Pt和Pd的高性能EOR催化劑。在可能的替代品中，銠(Rh)在EOR過程中具有更強的C-C鍵斷裂能力，但是目前對Rh基催化劑的結構/組成設計和催化機理的研究有限，因此其EOR性能仍然不理想。

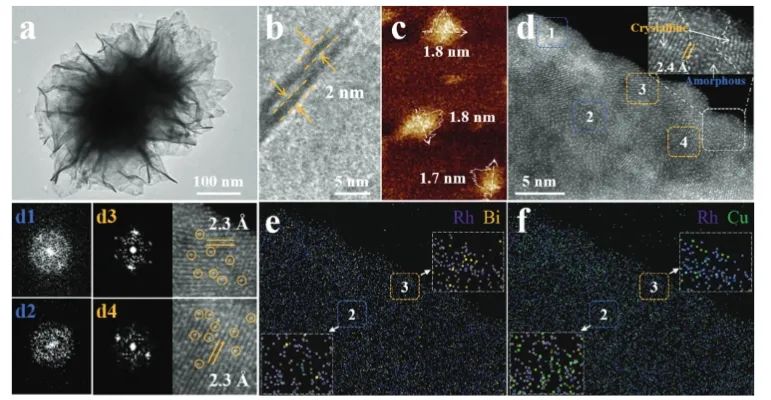

近日，華中科技大學夏寶玉和陜西師范大學陳煜等合成了一種具有富含RhBi的晶態/富含RhCu的非晶態異質結構自支撐超薄RhCuBi三金屬烯(RhCuBi TME)，該材料獨特的結晶/非晶異質結構提供了大量高活性界面位點，表現出優異的EOR性能。

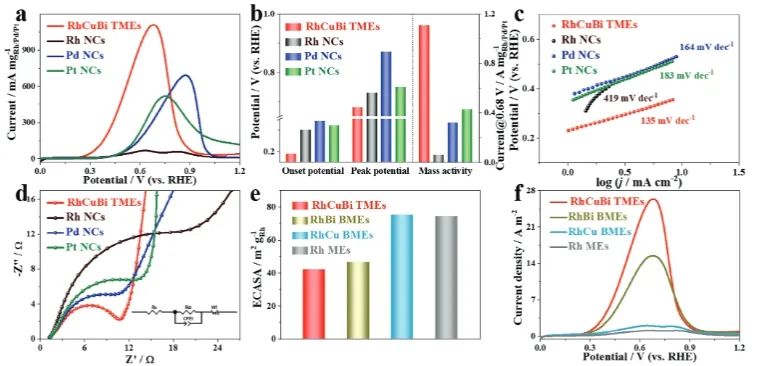

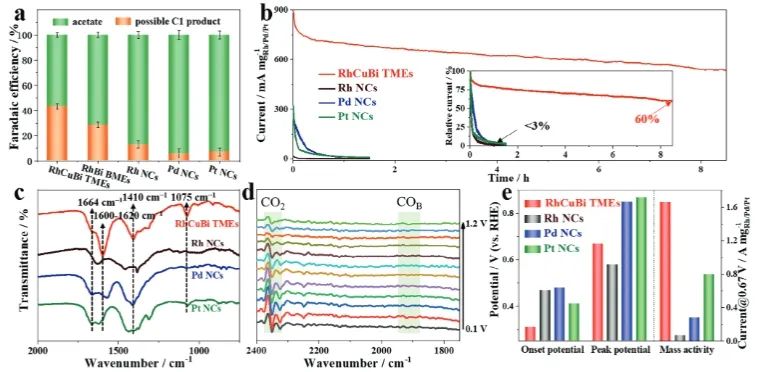

實驗結果表明，與商業Pt和Pd基準催化劑相比，RhCuBi TMEs對于EOR C₁途徑表現出高達43.3%的選擇性，起始氧化電位分別減小130和150 mV，并且在0.68 V_RHE時EOR質量活性分別增強2.6倍和3.5倍。

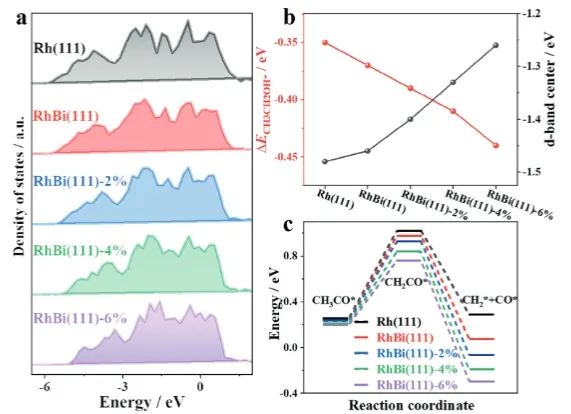

此外，Rh固有的高氧親和性和原位形成的Rh/Cu(OH)_x/Bi(OH)_y界面進一步增強了RhCuBi TEM的EOR穩定性。FTIR、原位ATR-IR和理論計算表明，乙醇在RhCuBi TMEs催化劑表面吸附作用增強和表面CH₃CO*的氧化方向對提高EOR起決定性作用。RhBi合金，尤其是晶格拉伸的晶態/非晶態界面位點，有利于乙醇的吸附/活化和CH₃CO*向C₁途徑的脫氫，進而加快了EOR反應動力學和增強反應活性。

總的來說，RhCuBi TMEs材料優異的EOR性能和較高的電化學還原性能進一步突出了Rh基納米材料在能源電催化和醇類燃料技術中的潛在應用前景。

RhCuBi trimetallenes with composition segregation coupled crystalline-amorphous heterostructure toward ethanol electrooxidation. Advanced Energy Materials, 2024. DOI: 10.1002/aenm.202400112

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/03/07/ce4e9e2928/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?華科/陜師大AEM：組分偏析耦合結晶-非晶異質結構，促進RhCuBi TME催化乙醇電氧化

相關推薦
