自問世以來，由LiCoO₂（LCO）正極和石墨負極組成的鋰離子電池（LIB）一直是便攜式電子產品的主要電源。眾所周知，LCO是迄今為止最好的鋰離子電池主要正極材料。3C電子產品由于其高輸出電壓和274 mAh g^?1的高理論容量，相當于1070 Wh kg^?1的能量密度。為了滿足計算機、通信和消費電子等3C工業電子的未來需求，鋰離子電池必須實現更高的能量密度、更長的循環壽命、更快的充電能力和更寬的工作溫度范圍。然而，受限于穩定電壓窗口（傳統碳酸鹽電解液4.4V vs Li⁺/Li），商用LCO正極只能提供62％（170 mAh g^?1）的理論容量和體積/重量能量密度（4.4V時2812 Wh L^?1/669.6 Wh kg^?1）。此外，LCO電池在快充、寬溫領域的應用還遠遠不能令人滿意。提高工作截止電壓和充電速率是獲得高能量密度快速充電鋰離子電池最直接、最有效的策略。當充電截止電壓提高到4.6V時，總Li⁺的80%被從其中提取出來。LCO正極（Li_1?xCoO₂，x≈0.8），比容量增加至220 mAh g^?1。然而，電壓和充電速率的增加會導致過渡金屬的持續溶解、活性氧的不可逆釋放以及電極/電解液界面副反應的加劇。有報道稱，Li⁺嵌入正極的過程強烈。當使用LiPF₆鹽時，會受到界面動力學的阻礙，這在很大程度上取決于電解液的選擇。然而，傳統的碳酸鹽電解液，如LiPF₆/碳酸乙烯酯（EC）/碳酸二乙酯（DEC），會分解并誘導氣體的產生當電壓高于4.4V時，例如CO_x。這些副產物與高價過渡金屬一起，將進一步催化LiPF₆快速分解，產生腐蝕性HF，導致高內阻的正極電解液界面不斷形成（CEI）層雖然目前液態電解液的離子電導率（mS cm^?1水平）已經達到快充LIB的要求，但電極/電解液界面的不穩定性是電解液耗盡、鋰枝晶生長和限制的主要瓶頸。快速充電下的界面電荷轉移動力學。

到目前為止，研究人員已經證實，定制的高壓電解液和添加劑可以促進致密CEI層的原位形成，從而可以顯著減輕正極表面降解和電解液分解，最終提供高能量密度的LIB。例如，電解液中富含無機物的CEI層可以作為堅固的保護膜，以提高高壓正極的穩定性。然而，迄今為止報道的先進電解液仍然不能很好地協調高能量密度和快速充電性能。隨著能量密度的增加，緩慢的界面動力學極大地限制了上述兩個指標的同時實現，這在目前報道的高壓電解液中很少被討論。因此，開發高壓和快充電解液是實現這一目標的關鍵因素。實現高能量密度的快速充電電池，其中正極和負極同時實現快速界面動力學對于快速充電鋰離子電池至關重要。然而，迄今為止，正極快充相關問題遠不如負極受到重視，尤其是正極/電解液界面問題，這將對高能、高功率電池的發展產生負面影響。

近日，來自大連化學物理研究所吳忠帥團隊、德國德累斯頓工業大學馮新亮團隊、中國科學技術大學余彥團隊通過開發一種“雞尾酒電解液”來克服這一挑戰，使商用LiCoO₂能夠在寬溫度范圍內實現超穩定的快速充電。與商業碳酸鹽電解液不同，電解液協同促進快速離子傳輸和強大的電極/電解液界面，抑制界面副反應，加速正極側的界面反應動力學，并防止負極上的鋰枝晶，即使在極高的速率（3C和5C）。因此，Li||LiCoO₂扣式電池在快充倍率（5C，1000次循環后保持率為73.2%）和極端條件（-20和45°C）下均表現出超高穩定性，遠遠超出了最先進的水平電解液。此外，通過石墨||LiCoO₂軟包電池（2000次循環后保持率為72.1%）和其他先進的高鎳或無鈷正極的穩定運行，展示了電解液的實際和普遍適用性。這項工作為高能量密度和快充電池提出了深刻的見解和實用的策略。該研究以題目為“Regulating Electrode/Electrolyte Interfacial Chemistry Enables 4.6 V Ultra-Stable Fast Charging of Commercial LiCoO₂”的論文發表在儲能領域著名期刊《Energy & Environmental Science》。

（1）“雞尾酒電解液”的設計原理和性能

與傳統碳酸酯電解液相比，含氟溶劑和添加劑可以有效提高電解液的抗氧化活性、低溫性能、阻燃性和潤濕性。如圖1a所示，碳酸甲基2，2，2-三氟乙酯（FEMC）選擇氟化溶劑，賦予高壓LCO穩定運行，并對正極表面具有相當大的鈍化能力。得益于最低的LUMO（最低未占分子軌道），DFEC在負極上表現出優異的固態電解液界面（SEI）形成能力，與DFEC和FEMC相比，FEC由于其更強的溶劑化能力，可以有效消除FEMC和Li⁺溶劑化產物在鋰金屬表面的有害分解。因此，FEC和DFEC的協同作用確保了負極的優良鈍化，稍后將詳細討論。為了進一步增強高壓正極上的CEI層和負極上的SEI層的魯棒性，篩選出具有高HOMO（最高占據分子軌道）和低LUMO能級的LiPO₂F₂。作為典型的成膜添加劑，LiPO₂F₂可以形成薄而致密的界面膜（圖1a-b），具有高離子電導率和低阻抗。此外，LiPO₂F₂可以通過“同離子效應”抑制LiPF₆的有害分解。介于LiPO₂F₂和LiPF₆之間，從而減少腐蝕性物質（HF）的產生。

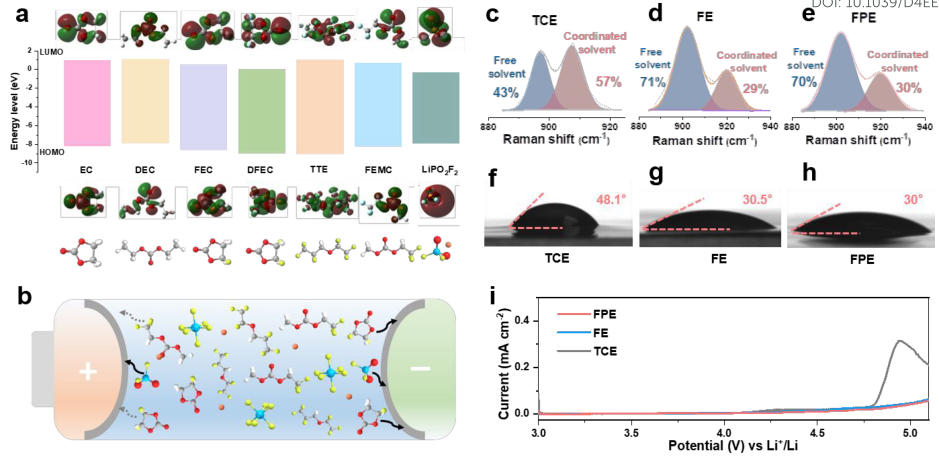

【圖1】高壓FPE電解液中氟化溶劑和功能性成膜添加劑的設計原理和性能。（a）電解液中不同溶劑和添加劑的LUMO/HOMO能級。（b）各組分在穩定LCO正極和負極界面中的作用示意圖。（c-e）（c）TCE、（d）FE和（e）FPE的擬合拉曼光譜。（f-h）（f）TCE、（g）FE和（h）FPE與隔膜的接觸角。（i）Li||LCO電池在這三種電解液中的LSV曲線。

鑒于氟化會削弱溶劑和Li⁺之間的相互作用，對電解液的溶劑化結構進行了分析。FEC、DFEC和FEMC中O原子周圍的負電荷比EC和FEMC中的要少。DEC，說明它們與Li⁺離子的結合相對較弱，拉曼光譜進一步證實了這一點（圖1c-e）。在商用碳酸鹽電解液（EC/DEC中的1M LiPF₆，表示為TCE）中，Li⁺-溶劑相互作用高達57%，而在設計的氟化電解液中僅為29%（FEMC/DFEC/FEC/TTE中的1MLiPF6（1，1，2，2-四氟乙基-2，2，3，3四氟丙醚），根據擬合的拉曼光譜表示為FE）。電解液中存在少量LiPO₂F₂添加劑（FEMC/DFEC/FEC/TTE中的1M LiPF₆+0.02M LiPO₂F₂，表示為FPE）對溶劑化結構沒有負面影響。Li⁺與氟化物溶劑之間的弱配位對于加速Li⁺去溶劑化、降低界面電阻、提高快充和循環性能（尤其是在低溫下）起著關鍵作用。

氟化試劑，特別是TTE組分（通常用作稀釋劑），確保隔膜和電極具有良好的潤濕性。如圖1f-h所示，電解液和隔膜之間的界面接觸明顯改善在FE和FPE中，接觸角分別從48.1°（TCE）減小到30.5°（FE）和30°（FPE）。高潤濕性保證了鋰離子能夠快速、均勻地穿過隔膜，特別是在高倍率下，這有利于消除局部極化、降低內阻、抑制鋰枝晶的生長。雖然氟化稍微降低了隔膜的離子電導率電解液，5.77 mS cm^-1的值仍然使FPE成為快充電解液的理想選擇。為了驗證分子軌道的理論計算結果，在0.1 mV s^-1下，使用Li||Al（涂有碳ECP600JD和聚偏二氟乙烯）構型的線性掃描伏安法（LSV）。如圖1i所示，FPE中的氧化起始電壓高于5V，而TCE中的電流在4.6V左右急劇增加。優異的抗氧化性對于LCO正極在高電壓下穩定運行至關重要。

（2）4.6VLCO的電化學性能

首先在4.6V的高充電截止電壓下研究FPE、TCE和FE電解液中的Li||LCO電池的電化學性能。電池在4.6V恒電位下隨時間的浮置電流表明，靜態泄漏FPE中的電池電流遠低于TCE中的電流，表明正極與有機電解液之間的副反應得到了極大的抑制。選擇的LCO正極在FPE、TCE和TCE中的充放電曲線FE顯示在圖2a-b。與TCE和FE相比，FPE中LCO正極的極化程度要小得多，高電壓下平臺電壓容量衰減減小得很少。此外，結果表明初始庫侖效率從TCE中的79.8%大幅提高到FPE中的90.5%。此外，LiPO₂F₂添加劑的最佳含量（0.02M，如圖2c）所示，LCO正極在1C下循環500次后實現了顯著的循環性能，容量保持率為84.1%。

【圖2】FPE中4.6V LCO正極在3-4.6V（相對于Li⁺/Li）的電化學性能。（a，b）（a）TCE和（b）FPE中Li||LCO電池在1C（1C=274 mA g^-1）下的充放電電壓曲線。（c-e）Li||LCO電池在三種電解液中的（c）1C、（d）3C快充/放電和（e）5C超快充/放電性能的循環穩定性。（f）Li||LCO電池在三種電解液中的倍率性能。（g）TCE和FPE中實際條件下的高壓Li||LCO全電池（10 mg cm^?2的厚正極、50μm的薄Li負極和15μL的貧電解液）。（h）4.6V LCO正極的循環穩定性和快充性能與已報道的LCO在先進電解液中的工作情況的比較。

除了改善循環性能外，堅固的電極/電解液界面膜以及FPE中各成分之間的協同效應，在增強4.6V LCO的快充性能方面也發揮著至關重要的作用。如圖2d所示，FPE的容量保持率高達77.6%，并且在3C下循環1000次后表現出142 mAh g^?1的可逆容量，遠高于FPE中的容量保持率。TCE（1000次循環后僅為14 mAh g^?1，容量保持率為8.9%）。此外，FPE中的LCO在5C下表現出超快充電性能（圖2e），其中容量保持率高達73.2%。FPE比TCE中實現了更穩定的電壓平臺和更低的極化。

此外，LCO正極在FPE中提供了優異的倍率性能，即使在5C和10C的超高倍率下也可以分別提供160和140 mAh g^?1的高平均容量（圖2f）。與此形成鮮明對比的是，TCE中的LCO顯示出較差的倍率性能，在5C和10C時的容量分別僅為103和76 mAh g^?1。此外，還組裝了Li||LCO電池，具有厚正極（約10 mg cm^?2）、薄Li（50μm）和貧電解液（15μL）（圖2g）。FPE中的電池在如此惡劣的條件下實現了卓越的循環性能，在第200次循環時保持了156 mAh g^?1的高容量，容量保持率為84.3%，遠高于TCE中的容量保持率（80次循環后為28.5%）。應該強調的是，在提出的FPE中工作的商業LCO的快充能力和循環穩定性是報道最好的4.6V LCO電解液系統之一（圖2h）。

（3）界面動力學和寬溫性能

為了研究FPE、TCE和FE中LCO正極的電化學行為，比較了相應Li||LCO電池的所選微分容量（dQ/dV）和循環伏安（CV）曲線（圖3a-b）。與FE和TCE中的明顯衰減相比，FPE中的氧化還原峰在循環后仍然清晰可見，表明LCO的結構和界面得到了很好的封裝和維護，這歸因于形成的堅固致密的CEI層，促進了穩定的反應鋰嵌入/脫嵌動力學。在開路電壓下循環500次后，通過電化學阻抗譜（EIS）研究了LCO中Li⁺傳輸的動力學（圖3c）。計算得出，FPE（5.8和5.1Ω）中的CEI電阻（R_CEI）和電荷轉移電阻（R_ct）低于FE（9.7和7.3Ω）和TCE（7.9和15.2Ω），這意味著顯著改善CEI層的界面電荷轉移能力源自FPE中的成膜添加劑LiPO₂F₂。

【圖3】4.6V LCO正極/電解液界面附近的界面動力學和寬溫電化學性能。（a，b）Li||LCO電池在3-4.6V（相對于Li⁺/Li）下（a）FPE和（b）TCE中選定循環的dQ/dV曲線。（c）Li||LCO電池在不同電解液中循環500次后的EIS譜。（d）根據GITT計算的兩種電解液第200次充電過程中的鋰離子擴散系數。（e）R_ct值和（f）LCO在不同溫度和開路電壓下兩種電解液中的R_ct阿倫尼烏斯圖。（g，h）Li||LCO電池在3-4.6V電壓范圍內（相對于Li⁺/Li）在（g）45°C、1C和（h）-20°C、0.2C時的循環穩定性。

進行恒電流間歇滴定技術（GITT）和CV測量，以進一步了解4.6V LCO顯著的快充動力學行為（圖3d）。值得注意的是，由GITT計算得到的第6次循環FPE中LCO的鋰離子擴散系數（D_Li+）值比TCE中的大，因此在第6次循環時FPE中的D_Li+值保持良好（約5×10^-10cm²s^-1）。第200個循環后，TCE急劇下降（約2×10^-10cm²s^-1）。CV計算的結果與GITT的結果一致。因此，FPE中的LCO正極比TCE中的LCO正極具有更高的Li⁺擴散系數，這證實了FPE中形成的CEI層有利于緩解LCO正極的外表面結構轉變，從而保持優異的擴散動力學并實現更可逆的以及循環過程中更快的Li⁺插入/脫出。

鑒于LCO正極附近CEI薄膜界面化學的巨大變化，闡明不同電解液衍生的CEI在界面動力學中的作用至關重要。溫度依賴性EIS測量在-20°C至35°C（圖3e）。利用阿倫尼烏斯公式對R_ct進行擬合分析，FPE中LCO正極電荷轉移步驟的活化能（68.2 kJ mol^-1）比TCE中（79.0 kJ mol^-1）低約10.8 kJ mol^-1（圖3f）。快速界面動力學不僅有利于室溫快充性能，而且對于低溫運行也至關重要。如圖3h所示，TCE中的Li||LCO電池幾乎無法運行在-20℃時，主要是由于冷卻過程中尖銳的放熱峰導致液態電解液凝固，導致電解液中Li⁺的傳輸受阻。氟化可以降低溶劑的凝固點并加速Li⁺的脫溶劑化，從而保證FPE和FE中電池的低溫運行。受益于“雞尾酒電解液”中多種成分之間的協同作用，具有更快界面動力學的電池在100次循環后表現出FPE（90.4％）比FE（42.8％）更高的循環穩定性，200次循環后FPE的容量保持率高達85.6%（相當于125 mAh g^?1）。此外，FPE中的LCO在45°C高溫下表現出極大改善的循環性能，容量保持率高達76%（圖3g）。

（4）結構和相研究

研究了FPE、TCE和FE中鋰化/脫鋰過程中LCO正極的結構演變和可逆性，以揭示其潛在機制。從非原位X射線粉末衍射（XRD）測試中可以看出（圖4a，h），FPE和TCE中的（003）峰發生了類似的位移。具體來說，初始時輕微轉變為低角度（3.9V時從H₂到M₁的相變，4.1V時從M₁到H₃），然后在充電期間突然轉變為高角度（4.5V時從O₃到H_1-3的相變），以及值得注意的是，在FPE中放電至3V后，（003）峰能夠返回到原始位置，但在TCE中則不能。這兩種電解液在循環過程中（003）峰的不同行為進一步說明FPE衍生的CEI可以有效減輕電化學引起的機械降解，從而在高電壓下循環過程中保持正極的結構完整性。

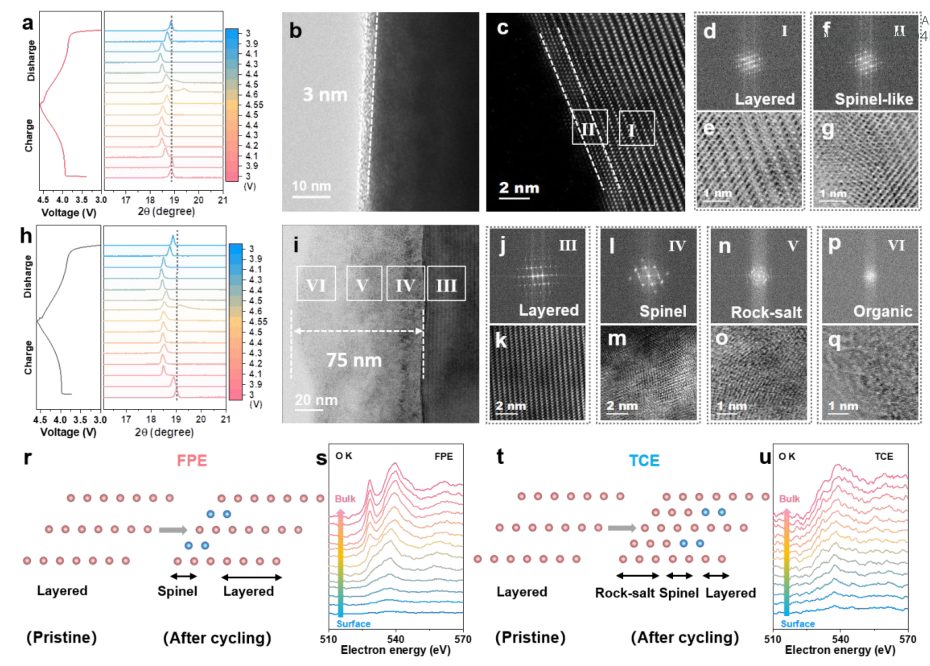

【圖4】充電/放電過程中4.6V LCO正極的CEI層和表面演化表征。（a）在0.2C的第四次充放電過程中，在FPE中循環的LCO電極的非原位XRD圖案中選擇的（003）面區域。4.6V LCO正極顆粒在FPE中循環500次后的（b）HRTEM和（c）高角度環形暗場掃描透射電子顯微鏡圖像。（d）標記為（I）的選定區域的快速傅里葉變換（FFT）和（e）快速傅里葉逆變換（IFFT）模式。（f）標記為（II）的選定區域的FFT和（g）IFFT模式。（h）在0.2C下進行第四次充放電過程中，在TCE中循環的LCO電極的非原位XRD圖案中選擇的（003）面區域。（i）在0.2C下循環500次后4.6V LCO正極顆粒的HRTEM圖像。三氯乙烯。（j）標記為（III）的選定區域的FFT和（k）IFFT模式。（l）標記為（IV）的選定區域的FFT和（m）IFFT模式。標記為（V）的選定區域的（n）FFT和（o）IFFT模式。（p）標記為（VI）的選定區域的FFT和（q）IFFT模式。（r）原子構型演化示意圖和（s）FPE中循環LCO正極從表面到內部的O K邊的EELS光譜。（t）TCE中循環LCO正極的原子構型演化示意圖和（u）O K邊從表面到內部的EELS光譜。

然后，通過高分辨率透射電子顯微鏡（HRTEM）對經過500次循環的電極進行表征。顯然，與FE循環后LCO表面不連續的CEI相比，可以觀察到形成了薄且均勻的CEI層（約3nm），該層源自成膜添加劑LiPO₂F₂在FPE中（圖4b），而在TCE中由于碳酸鹽電解液在高電壓下的分解而觀察到厚度為75nm的厚且不均勻的CEI和重建層（圖4i）。盡管尖晶石相（區域II）出現在FPE中循環LCO的近表面晶格上，但其厚度小于2nm，并且沒有進一步轉化為巖鹽相（圖4c-g，r）。TCE存在顯著差異，其中存在嚴重的尖晶石相（區域IV，圖4l，m）、巖鹽相（區域V，圖4n，o）和無序區（區域VI，圖4p，q）。TCE中循環LCO中的大量空隙反映了嚴重的過渡金屬損失和氧釋放。

利用電子能量損失譜（EELS）進一步了解高壓LCO正極正極/電解液界面衰變和相變的機制。從表面到體相得到了一系列O K-和Co L-邊峰每次掃描間隔1nm的不同LCO（距離表面10nm）（圖4s，u）。O K邊根據氧損失量與Co的價態相關。與FPE中循環的LCO正極清晰可見的O K邊峰相比，528處幾乎消失的O K邊峰TCE中的eV歸因于從層狀結構到巖鹽/尖晶石結構的相變。巧合的是，FPE中Co L邊峰的強度高于TCE中的，尤其是在表面區域。進一步證明FPE中衍生的致密CEI層可以有效隔離電極與電解液，保護LCO正極表面免受HF腐蝕，從而抑制高電壓下因氧損失和過渡金屬離子價態下降引起的不可逆相變。

通過掃描電子顯微鏡（SEM）確定了循環LCO正極的更多形態和結構細節。即使在FPE（3C，3-4.6V）中循環500次后，LCO正極的表面仍然光滑且無裂紋，而裂紋是由于快充過程中的機械應力而產生的。這一過程在FE和TCE中可見。此外，拉曼光譜顯示了4.6V LCO的深層結構差異，其中488和596.9 cm^?1處的兩個特征峰被分配給O─的變化分別為LCO的Co─O彎曲（E_g）和Co─O拉伸（A_1g）。隨著循環次數的增加，TCE中LCO的E_g和A_1g峰表現出嚴重的衰減，而FPE中的兩個峰保持令人滿意可逆性，表明表面氧損失被顯著抑制。

快充會加劇極化，導致負極表面鋰枝晶析出，造成短路和安全隱患。組裝Li||Cu電池是為了深入了解電解液與負極的相容性。在FPE中循環的電池表現出高度可逆的鋰沉積/剝離動力學，比TCE中的電池具有更穩定的庫侖效率和更低的極化，這歸因于FPE中的鋰金屬負極上形成的堅固且低電阻的SEI膜。1的協同效應FPE中用于負極鈍化的DFEC和FEC可以通過在Li||Cu電池中循環后光滑且無鋰枝晶的負極形態來驗證。此外，將循環的Li||LCO電池拆解，光滑的Li負極表面和干凈的隔膜表明FPE衍生的SEI有效抑制了高電流密度下鋰枝晶的過度生長，提高LIB的安全性和可靠性。

（5）界面化學

為了確定界面化學，對Li||LCO電池中500次循環后在LCO上形成的CEI層的成分進行了系統研究。LCO表面CEI層中的F信號通過XPS深度分析以及從CEI表面到本體的連續Arion濺射進行表征。觀察到強LiF峰（686eV），并且信號在整個濺射過程中持續存在（圖5a），證明FPE中薄CEI層具有豐富且穩定的LiF成分。而在TCE和FE中，無機組分LiF遠低于LiPF₆和碳酸酯溶劑分解產生的有機氟化物（CF_x和Li_xPF_yO_z）（圖5b）。P 2p XPS譜（圖5c，f），135.8eV和134.3eV處的兩個峰分別歸屬于Li_xPF_yO_z和Li₃PO₄，它們是LiPF₆和LiPO₂F₂的分解產物。值得注意的是，LiPO₂F₂可以有效抑制消耗根據“同離子效應”，LiPF₆會分解。此外，Li負極的SEI表征顯示，在FPE中僅經過4個循環后，就顯示出富含LiF和Li₃PO₄的層，從而促進了動力學形成4.6V LCO電池中正極和負極上匹配且快速的界面相。

【圖5】4.6V LCO正極和電解液之間的界面化學。（a，b）500次循環后，在（a）FPE和（b）TCE中LCO表面上形成的CEI層的F1s的XPS深度剖面。500次循環后，FPE中LCO表面上形成的CEI層的（c）P 2p、（d）O 1s和（e）Co 2p XPS光譜。500次循環后，TCE中LCO表面上形成的CEI層的（f）P 2p、（g）O 1s和（h）Co 2p XPS光譜。（i，j）在（i）FPE和（j）TCE中循環后從LCO正極獲得的幾個代表性二次離子碎片的TOF-SIMS 2D和3D映射圖像。（k-n）在兩種電解液中循環后，LCO正極的CEI層中（k）LiF₂^–、（l）C₃F^–、（m）PO^–和（n）CoF₃^–物質的TOFSIMS深度剖面。

此外，TCE中O 1s XPS譜中CO₃^2-（～532eV）的高峰（圖5d，g）是烷基碳酸鋰的再氧化和較差的水解穩定性共同作用的結果，導致阻抗增加在TCE中觀察到明顯的金屬氧化物（Co─O）信號（圖5h），這是由于LiFP₆和碳酸酯溶劑分解產生的HF和POF₃對LCO正極的攻擊，FPE中幾乎沒有Co─O信號（圖5e），表明采用了光譜分析法（TOF-SIMS）。顯然，LiF₂^–/F^–（代表LiF）和PO^–/PO₂^–（代表Li₃PO₄）在FPE中LCO正極上的薄CEI層中富集，與XPS結果一致。這可以通過TOF-SIMS2D和3D映射圖像進一步證實（圖5i-k，m）。有機物C₃F^–主要來自碳酸酯溶劑的氧化分解，并且FPE中較低的強度證實電解液溶劑的氧化分解受到抑制（圖5l）。通過FPE中CoF₃^–信號的顯著降低（圖5n），反映出Co溶解受到抑制，這表明鈍化的LCO電極。

（6）作用機理、實際應用和推廣

根據上述實驗和理論結果，概括了CEI形貌和組分、界面副反應、高壓循環性和快充能力之間的綜合關系（圖6a）。一方面，FPE衍生出薄、致密、快速的離子傳輸CEI，抑制Co/O元素的逃逸和界面副反應，加速界面反應動力學。另一方面，“雞尾酒電解液”即使在5C的快充倍率下也能實現無鋰枝晶的負極。受益于“雞尾酒電解液”中多種成分之間的協同作用，LCO電池表現出快充能力即使在惡劣的溫度下也具有出色的能力和出色的長循環穩定性。

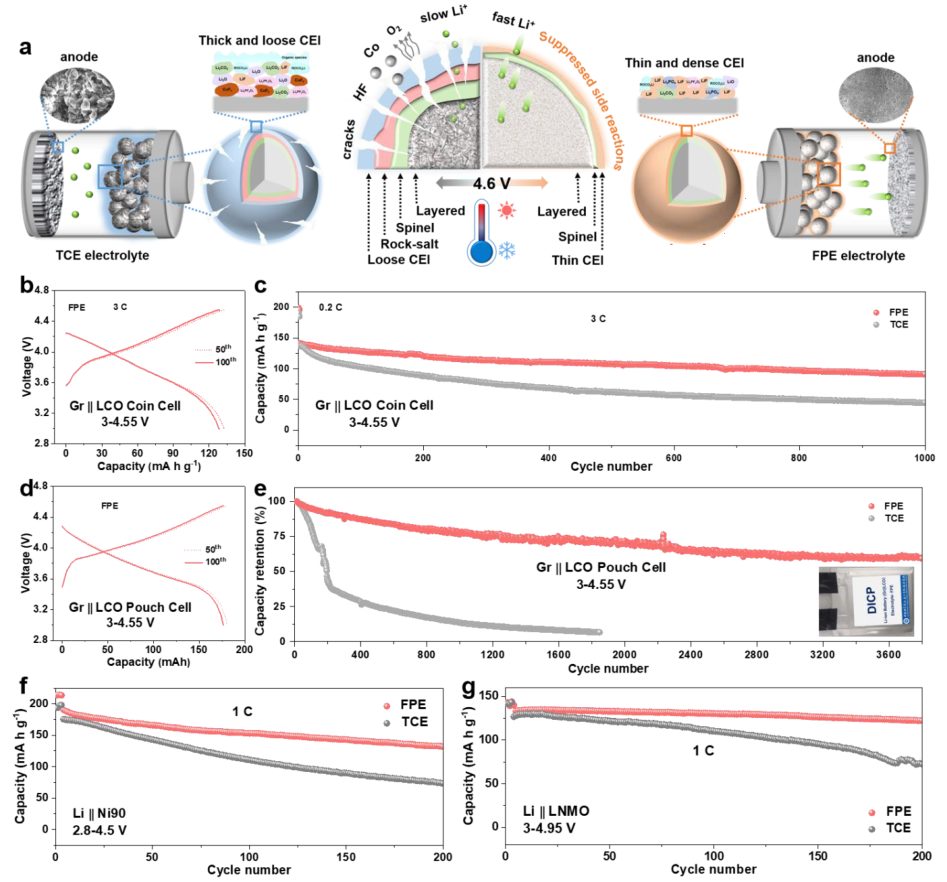

【圖6】FPE性能增強、實際應用和多功能性的工作機制。（a）穩定4.6V LCO電池的機制示意圖。Gr||LCO扣式電池的（b）充放電電壓曲線和（c）在3C、3-4.55V（相當于4.6V vs .Li⁺/Li）下獲得的長循環性能。（d）充放電電壓曲線和（e）Gr||LCO軟包電池的長循環性能，在3-4.55V、290mA下測量。（f）Li||Ni90電池在1C下的循環性能，在2.8-4.5V下獲得。（g）在1C、3-4.95V下測量的Li||LNMO電池的循環性能。

將LCO正極與商用石墨（Gr）負極耦合，驗證了FPE在Gr||LCO全電池中的應用。如圖6b-c所示，FPE中的Gr||LCO扣式電池表現出優異的快充性能，在3C下循環1000次后容量保持率為64.5%，遠高于TCE中的容量保持率（32.8%）。此外，Gr||LCO袋型電池在FPE中循環（圖6d-e），500次循環后容量保持率為85.5%，容量為158mAh（TCE為24.8%），循環次數為72.1%2000次循環后的穩定性，以及超過3800次循環的長循環性能，證明了可擴展的工業應用潛力。

除了4.6V LCO之外，還進一步確認了使用其他先進正極的“雞尾酒電解液”的通用性，例如富鎳（LiNi_0.8Mn_0.1Co_0.1O₂（NCM811）和LiNi_0.9Mn_0.05Co_0.05O₂（Ni90））和無鈷LiNi_0.5Mn_1.5O₄（LNMO）正極（圖6f-g）。Li||Ni90和Li||NCM811的容量保持率分別高達70%和82%，遠高于TCE（分別僅為42%和67%）。此外，即使在4.9V和4.95V的電壓下，無Co LNMO正極也能在FPE中提供超高的循環穩定性和倍率能力，相當于200次循環后的容量保持率分別為93%和92%。

總之，報道了一種含有添加劑的“雞尾酒電解液”與4.6V LCO正極配對，即使在惡劣的溫度和實際應用中，也表現出超穩定的快充循環穩定性。該電解液有效穩定了LCO正極表面，從而抑制了不可逆相變、過渡金屬的溶解和副反應。充分的表面表征表明，與傳統的商用碳酸鹽電解液相比，電解液可促進CEI中的無機成分（LiF和Li₃PO₄）更堅固、電阻更低和離子電導率更高。此外，定制的“雞尾酒電解液”還與負極兼容，極大地消除了快充和低溫時的極化，實現了無鋰枝晶負極。即使在5C的高電流密度下，LCO電池在4.6V下循環1000次后容量保持率仍高達73.2%。此外，Gr||LCO扣式電池和袋型電池的超長循環性能和高壓富鎳和無鈷正極的意外推廣進一步證明了FPE的實用性。因此，策略提出了通過添加劑協同利用的通用電解液設計原則，有望成為追求具有快充、長壽命和寬溫度運行的實際可行的高能量密度LCO電池的飛躍。

參考文獻

Zhang, A., Bi, Z., Wang, G. et al. Regulating Electrode/Electrolyte Interfacial Chemistry Enables 4.6 V Ultra-Stable Fast Charging of Commercial LiCoO₂. Energy Environ. Sci., 2024.

DOI: 10.1039/D4EE00676C

https://doi.org/10.1039/D4EE00676C
