末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

ACS Catalysis：高分散Pt@CeO2的動態穩定性顯著影響CO氧化反應活性!

? T, 頂刊 ? 閱讀 28
ACS Catalysis：高分散Pt@CeO2的動態穩定性顯著影響CO氧化反應活性!
成果簡介
當催化反應處于較高的溫度和壓力下時，對于完全暴露的團簇或單原子催化劑，反應物可以充分填充高度配位的不飽和金屬原子，使其具有更高的靈活性和不同的功能。鈰負載鉑(Pt/CeO2)催化劑被廣泛用于減少廢氣排放，因為CeO2載體具有優異的儲氧能力。對于Pt/CeO2催化CO氧化，合成完全暴露的Pt團簇和單原子催化劑(分別表示為PtC/CeO2和Pt1/CeO2)，以最大限度地提高Pt的原子利用效率。然而，PtC/CeO2、Pt1/CeO2和納米顆粒(PtNP/CeO2)在實際條件下的穩定性和結構動力學的演變及其對CO氧化的影響仍有爭論，研究Pt1、PtC和PtNP催化劑在實際條件下的功能、結構演變以及CO氧化的真正活性中心仍是一項艱巨的任務。
近日，中國科學技術大學李微雪、劉進勛等人通過基于第一原理的多尺度綜合研究，揭示了在富CO的條件下，從Pt NPs中動態形成活性Pt1和PtC羰基配合物的過程，以及它們作為活性位點在催化各種缺陷CeO2表面CO氧化中的決定性作用。
研究亮點
1、本研究闡明了Pt/CeO2催化劑結構會因反應物狀態而發生轉變，在缺陷CeO2(111)表面，CO能穩定Pt1原子，而不是以獨立的Pt單原子存在，同時是低溫CO氧化的活性位點，具有最高的反應活性。
2、在較高溫度下，CO穩定的Pt8(CO)9團簇催化CO氧化的過程，氧缺陷的存在增強吸附分子和配合物的穩定性和活性，并且在CeO2(110)、(100)和(111)晶面上，團簇表現出比單原子更大的活性。
計算方法
作者使用VASP軟件包中RPBE泛函描述電子相互關聯能，而電子－離子相互作用則使用投影綴加平面波（PAW）方法描述，同時采用DFT+U方法來描述部分鈰原子4f軌道的強電子相互作用。當使用RPBE、PBE和PBE+vdW泛函進行DFT計算時，作者將U值設置為5 eV。在遺傳算法(GA)、巨正則蒙特卡洛（GCMC）和AIMD模擬中，作者將截斷能設置為300 eV。本文進行幾何優化時，將原子上力的收斂標準設置為0.1 eV/?以加速GA驅動的GCMC模擬。計算中，布里淵區采用Monkhorst-Pack方法選取4×4×1的k點網格。
在CO氧化機理研究中，作者將截斷能和力收斂標準分別定為400 eV和0.05 eV/?。作者使用CI-NEB方法搜索CO氧化過程中的過渡態，并設置原子上力的收斂標準設置為0.05 eV/?，最后計算振動頻率和相應的軟模，以確定過渡態。作者利用LASP軟件中Nose-Hoover恒溫器在NVT系綜下，設置273、323和373 K三個反應溫度，進行總時長為3 ps的AIMD模擬。
圖文導讀
作者發現在CO存在的情況下，Pt1不能單獨存在，而是可以以Pt1(CO)配合物的形式存在于CeO2(111)上。其后，利用GCMC模擬不同數量的CO，在373 K和PCO=0.01 atm條件下，確定CeO2-x(111)上Pt8團簇是最有利結構（CeO2-x指結構中含有Se原子），特別是Pt8(CO)9羰基配合物(圖1a)，證明CO氧化過程中CO在Pt團簇上的完全覆蓋。這些配合物在能量上與負載的3nm Pt NPs的化學勢幾乎相同(圖1d)。Pt8(CO)9表現出與Pt1(CO)相近的吉布斯自由能，在不同CO氣氛下差異小于0.15 eV(圖1)，表明這兩種配合物可能共存并在CeO2-x(111)上發生動態變化。為了研究這一現象，作者采用約束AIMD模擬配合傘型采樣發現這兩個結構在373 K時會發生轉換(圖2a)，吉布斯自由能顯示，相應的正向和逆向轉變勢壘分別為1.23和1.38 eV(圖2b)，這表明Pt8(CO)9和Pt1(CO)在高溫下發生動態轉變。
當負載結構尺寸大于6 nm時，Pt NPs能保持穩定(圖1c)。為確定反應條件下相應的結構和覆蓋度，作者采用動力學蒙特卡羅（KMC）模擬來探索不同覆蓋度下Pt(111)對CO的吸附(圖1e、f)，發現在T=373 K和PCO=0.01 atm的條件下，CO的飽和覆蓋率為0.50 ML，這里稱為CO/Pt(111)。在T=373 K、PCO=0.01 bar條件下，進一步進行GCMC模擬以確定CO在Pt(110)和Pt(100)表面的覆蓋率：Pt(100)的CO表面覆蓋率為11/16 ML，Pt(110)的CO表面覆蓋率為15/16 ML。
ACS Catalysis：高分散Pt@CeO2的動態穩定性顯著影響CO氧化反應活性!

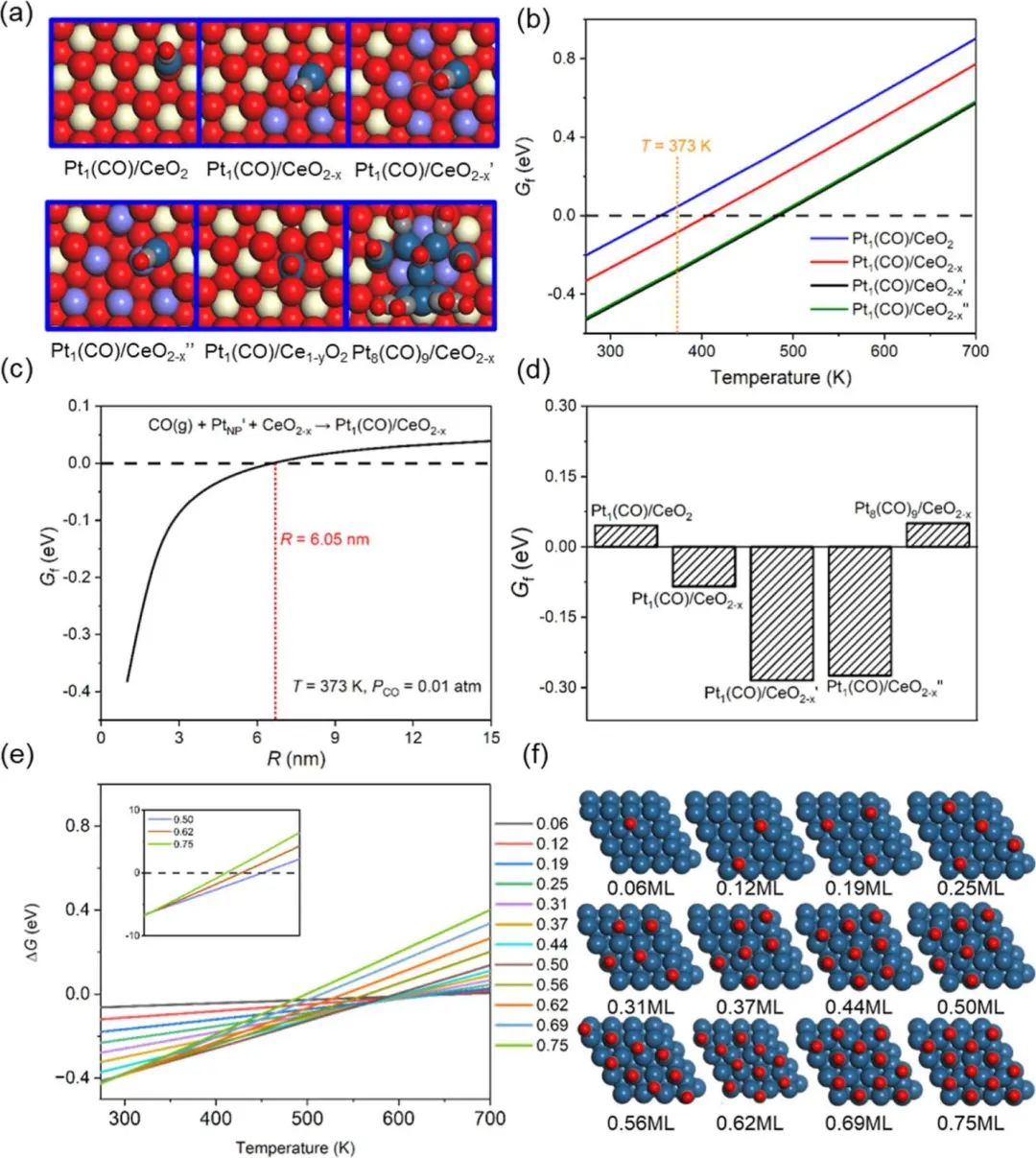

圖1. CO存在下催化劑結構變化
ACS Catalysis：高分散Pt@CeO2的動態穩定性顯著影響CO氧化反應活性!

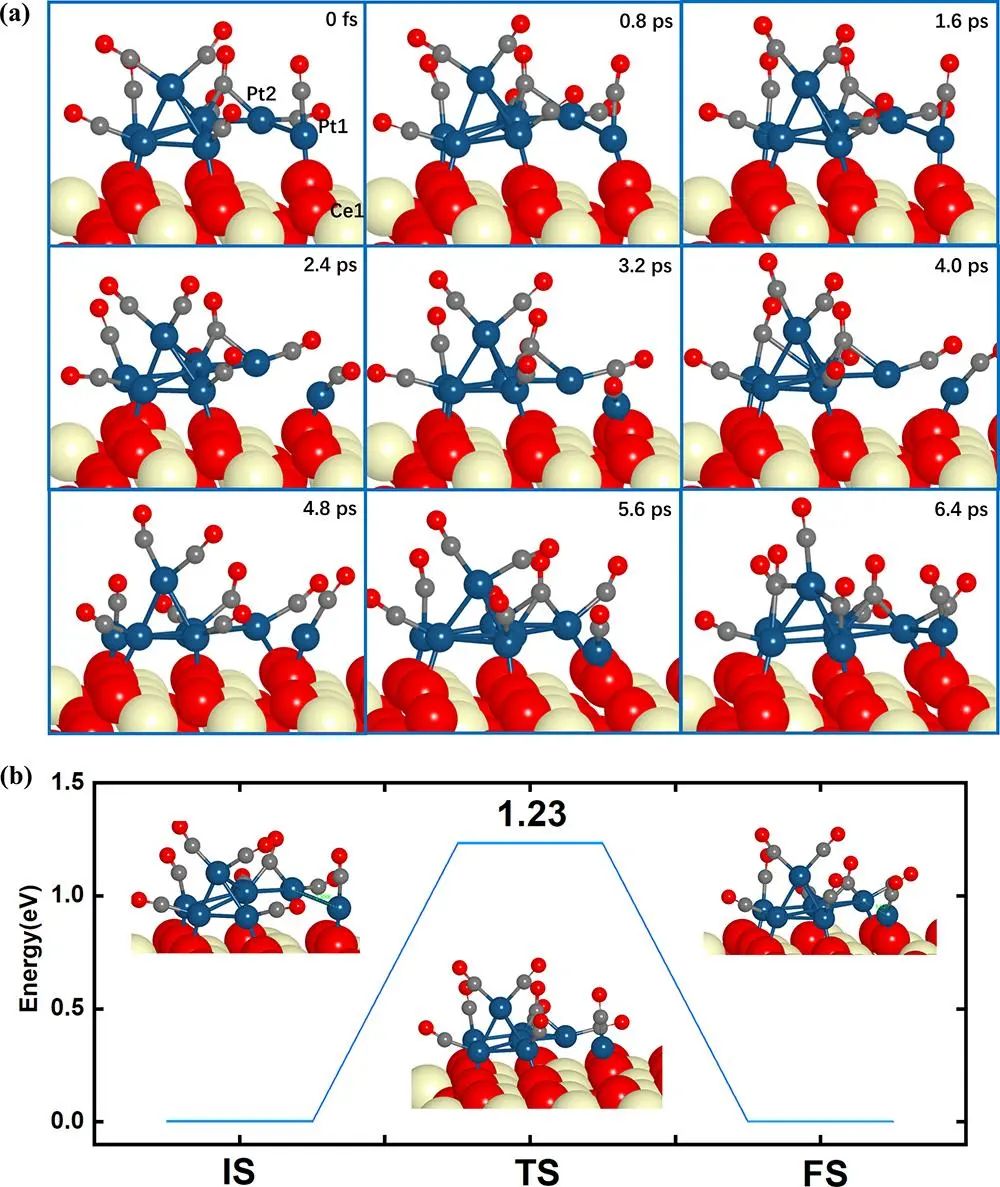

圖2. CeO2-x(111)上的動態轉變
作者分析了Pt1/Ce1-yO2(111)（Ce1-yO2指Pt1吸附在表面Ce晶格空位中）、Pt1(CO)和Pt8(CO)9負載在CeO2-x(111)和CO/Pt(111)上的活性位點和催化過程。對于Pt1(CO)/CeO2-x(111)和Pt1/Ce1-yO2(111)，CO首先吸附在Pt1位點上，開始與晶格氧反應生成CO2。隨后，O2解離，再生晶格氧，完成反應循環。然而，還有另一種情況，強吸附的CO未參與反應，而另一個CO吸附參與反應，當進入的CO吸附在Pt單原子上時，它可以以熱力學放熱的方式與晶格氧反應，從而產生更有利于能量的過程(圖3a)。因此，Pt1(CO)/CeO2-x(111)具有高度的CO氧化活性(圖3d)，而晶格氧向相鄰Pt位遷移的最高勢壘步長(圖3d、g)，可作為反應的決速控制步驟(RDS)。
對于Pt8(CO)9/CeO2-x(111)，CO與O2解離產生的O在Pt8(CO)9和CeO2-x(111)結構交接處反應生成CO2(圖3b)，晶格氧不再遷移。事實上，O2解離可能只發生在CeO2-x(111)表面以修復氧空位，也可能發生在Pt8(CO)9和CeO2-x(111)交接處以修復一個氧空位，保留的另一個氧原子與配合物的Pt原子配位(圖3e、h)。對于Pt8(CO)9/CeO2-x(111)，這兩種途徑的最大勢壘分別為0.79和0.86 eV，比Pt1(CO)/CeO2-x(111)高至少0.12 eV(圖3d、e)，這表明Pt1(CO)可能比Pt8(CO)9更活躍，特別是在低溫下，在較高的溫度下，Pt8(CO)9可能比Pt1(CO)更有活性，因為后者的CO鍵相對較弱。
ACS Catalysis：高分散Pt@CeO2的動態穩定性顯著影響CO氧化反應活性!

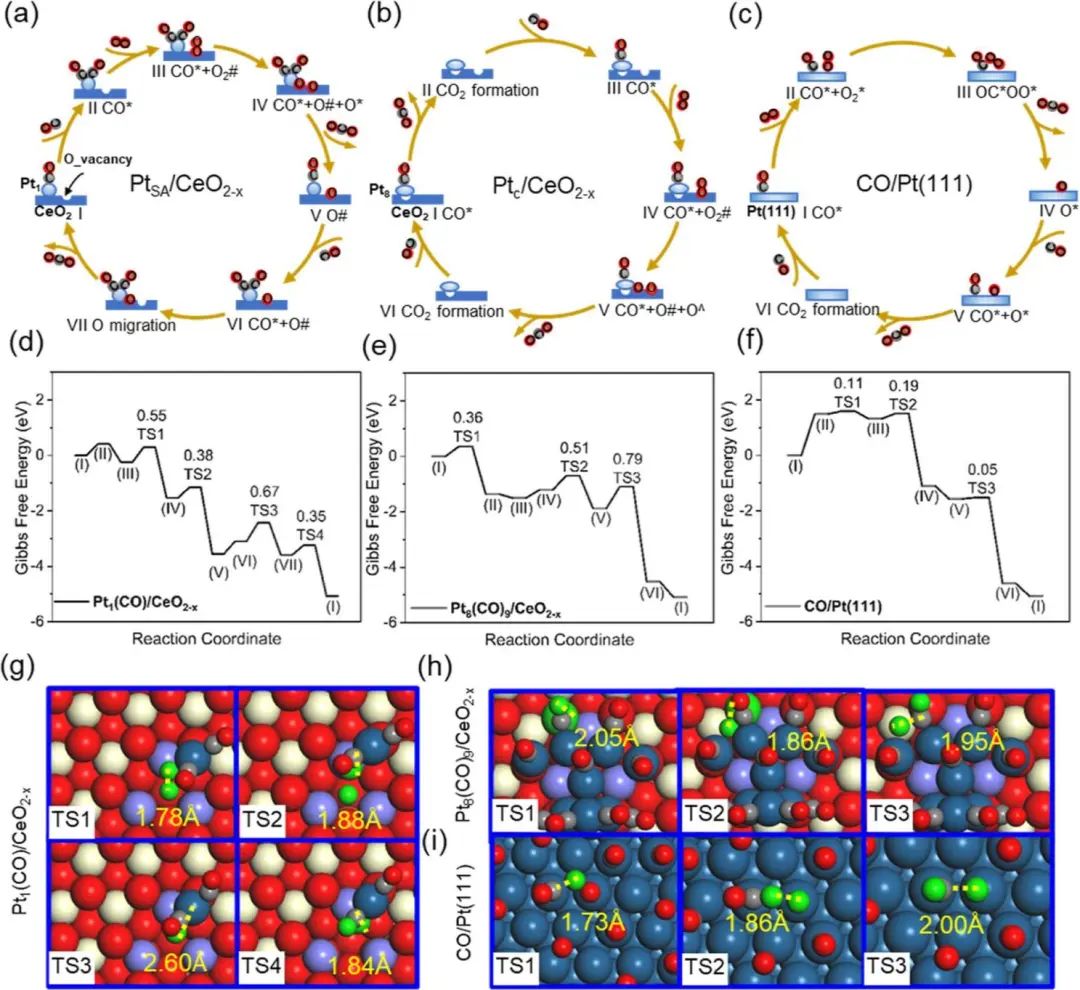

圖3. 活性位點和催化過程分析
通過微觀動力學模擬發現CO/Pt(111)、CO/Pt(110)和CO/Pt(100)表面對CO氧化表現出最高的表觀活化能（Eapp），在考慮的整個溫度范圍內，由于CO中毒導致的氧化速率最低(圖4a)，這與在相對較低溫度下觀察到的Pt NPs活性降低相一致。Pt1(CO)/CeO2-x(111)在318 K以下的溫度范圍內反應速率最高。與Pt1/Ce1-yO2相比，盡管Pt8(CO)9/CeO2-x(111)具有更高的Eapp，但其反應速率卻更高，這是因為在CO氧化過程中，前者表面上Pt1位點吸附的CO*較少。在270~380 K的溫度范圍內，Pt8配合物比Pt1羰基配合物和Pt NPs更活躍(圖4b-d)，然而，在CeO2-x(110)上，Pt8(CO)8配合物的活性比CeO2-x(111)低約6個數量級。而團簇始終表現出比CeO2-x(110)、(100)和(111)表面上單原子更高的活性。
ACS Catalysis：高分散Pt@CeO2的動態穩定性顯著影響CO氧化反應活性!
圖4. 微觀動力學分析

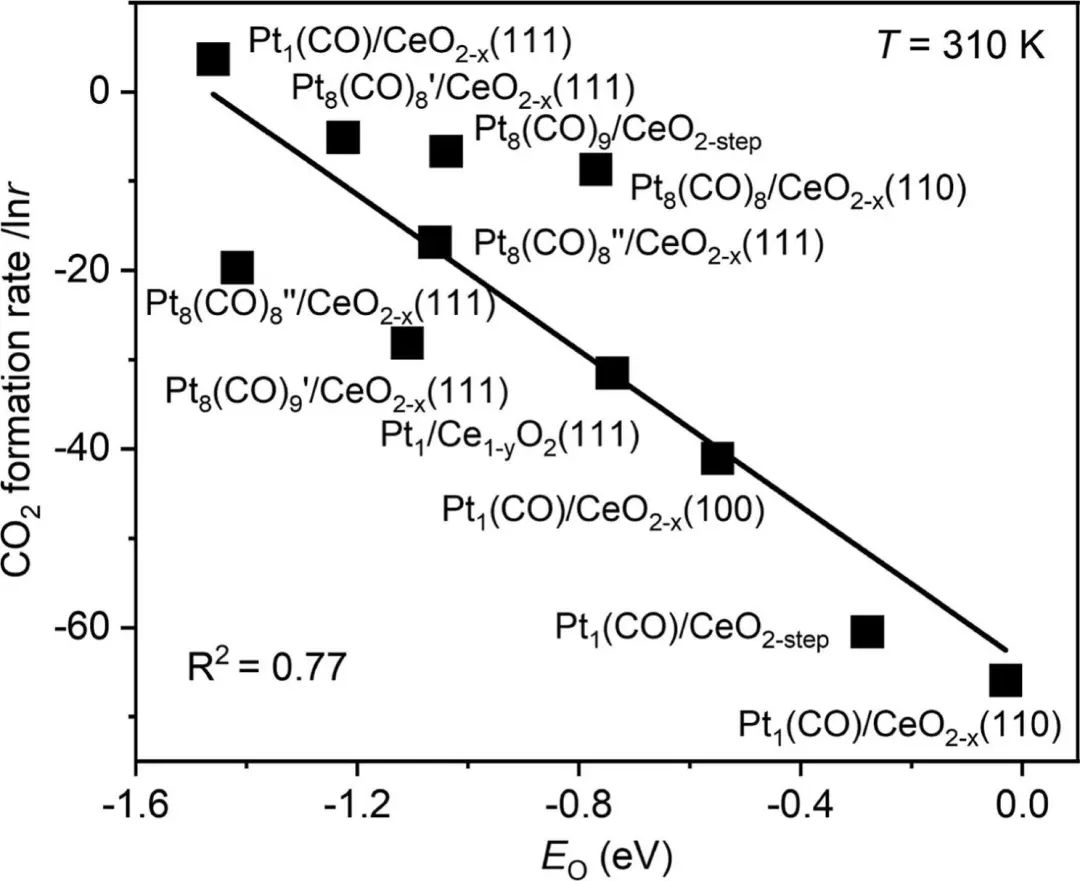

最后作者建立了反應活性(通過TOF量化)與表面晶格氧在不同Pt/CeO2上結合強度的標度關系，發現反應活性隨CeO2-x表面的變化而變化(圖5)。CeO2-x載體上晶格氧結合強度與CO氧化的TOF成正比例關系，這表明表面晶格氧的結合能可以作為Pt/CeO2催化劑氧化活性的描述符。因此，提高Pt/CeO2催化劑性能的策略可能涉及調控表面晶格氧的結合強度。
ACS Catalysis：高分散Pt@CeO2的動態穩定性顯著影響CO氧化反應活性!
圖5. 晶格氧調控策略
文獻信息
Chen, C., Chen, J. L., Feng, L., Hu, J., Chai, X., Liu, J. X., & Li, W. X. (2024). Reactant-Induced Dynamic Stabilization of Highly Dispersed Pt Catalysts on Ceria Dictating the Reactivity of CO Oxidation. ACS Catalysis, 14, 3504-3513.?https://doi.org/10.1021/acscatal.3c05590

原創文章，作者：Jenny（小琦），如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/03/28/1e2fd78bfb/

贊 (0)

相關推薦

主站蜘蛛池模板： 乌拉特中旗| 紫云| 抚松县| 京山县| 东丽区| 阿城市| 日喀则市| 阳东县| 林芝县| 孟津县| 新丰县| 调兵山市| 通州市| 柏乡县| 达孜县| 融水| 蒙山县| 蕲春县| 泾阳县| 隆回县| 石台县| 石渠县| 鲁山县| 普格县| 博客| 祁连县| 明溪县| 六枝特区| 大荔县| 六安市| 安新县| 泸西县| 册亨县| 抚州市| 九龙坡区| 东光县| 新余市| 内乡县| 万盛区| 竹北市| 台前县|
