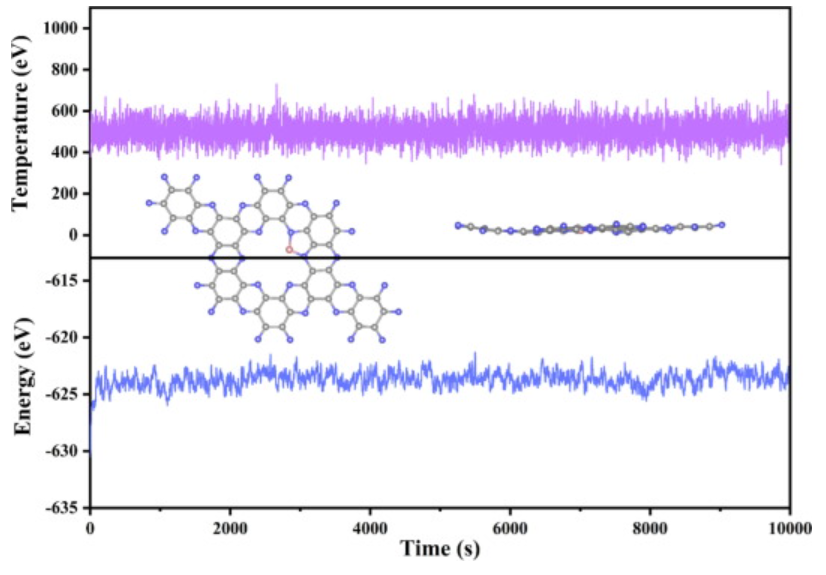

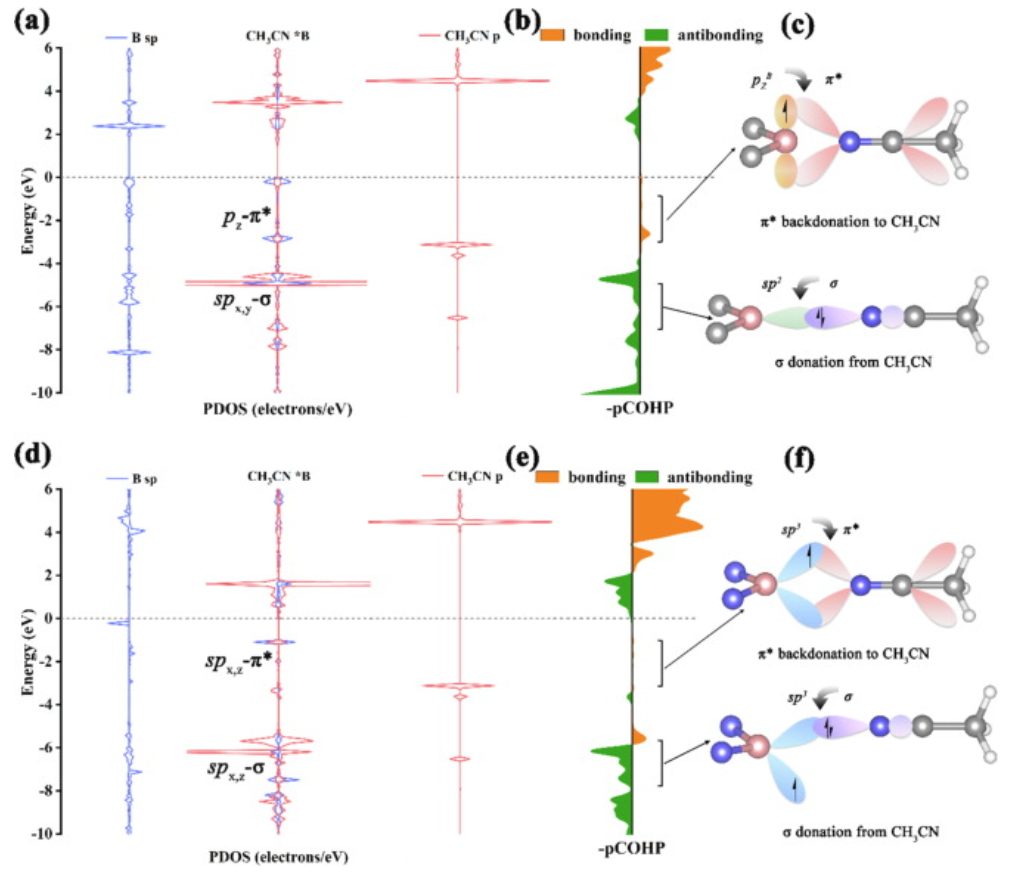

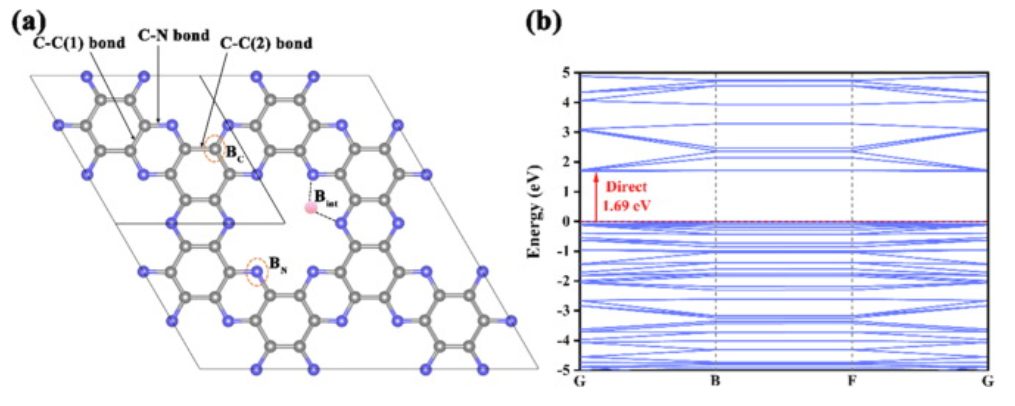

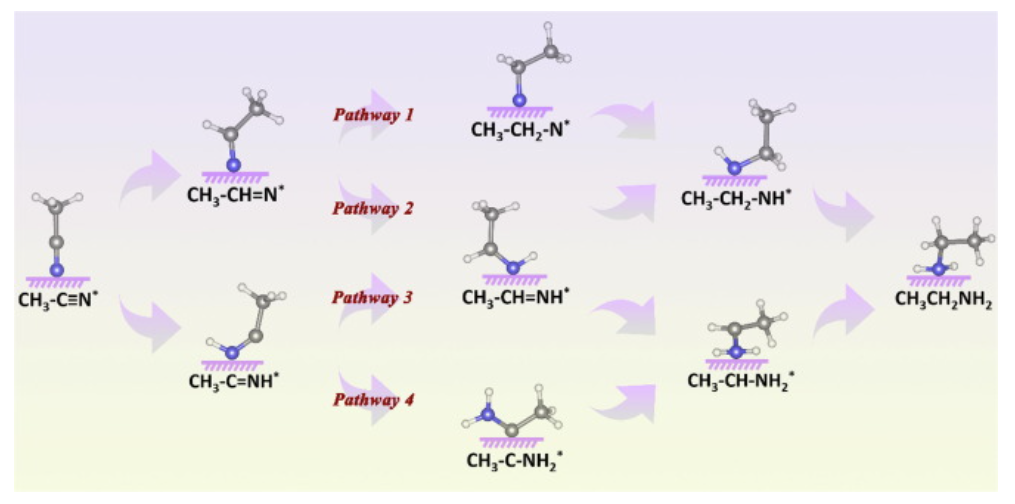

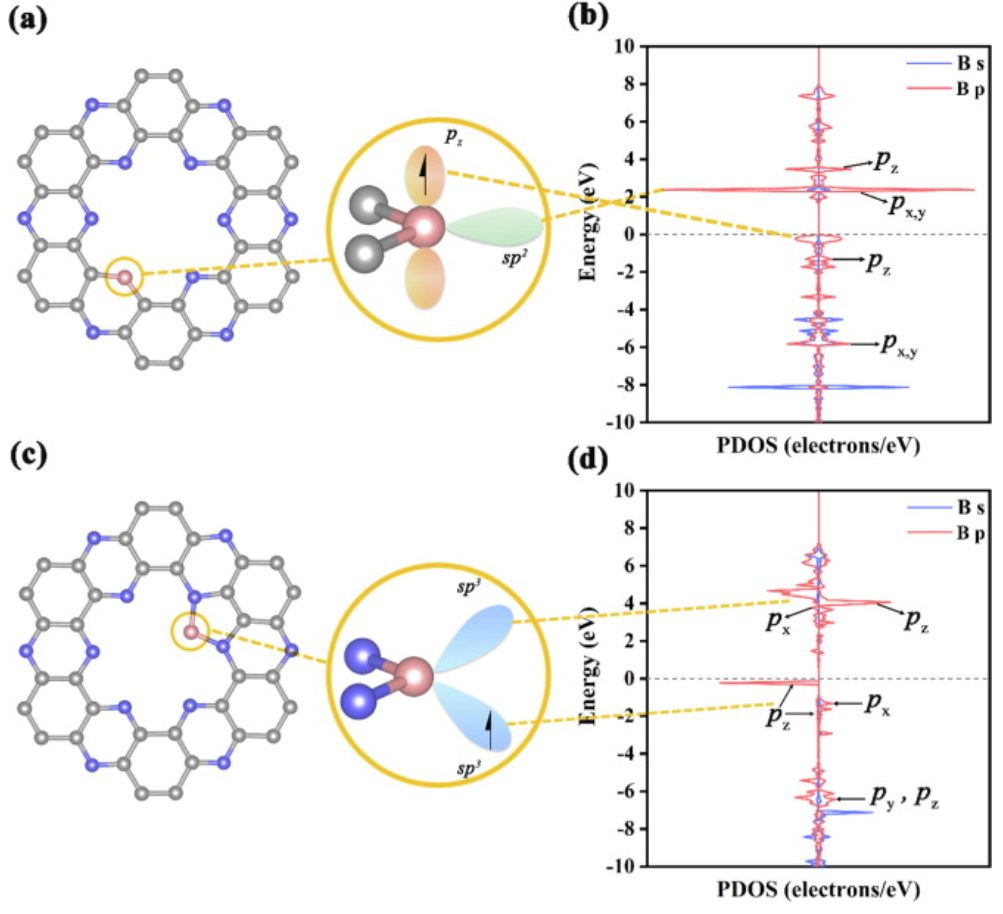

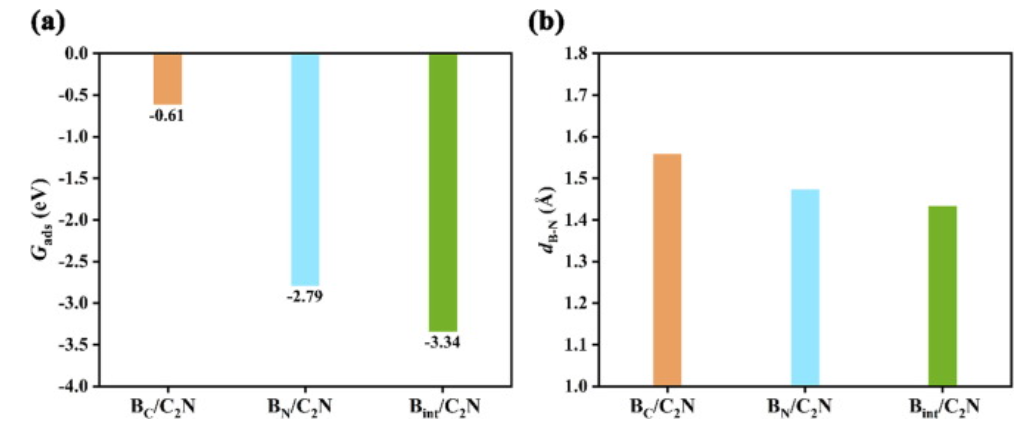

【純計算】ASS:用于乙腈高效還原為乙胺的非金屬單原子催化劑 2024年3月28日 下午1:54 ? 計算 ? 閱讀 74 研究背景 電化學乙腈(CH3CN)還原反應是在環境條件下生產乙胺(CH3CH2NH2)的一種途徑,但其缺乏高效的催化劑。而目前的研究很少報道非金屬催化劑,大部分是金屬基材料。近日,福州大學丁開寧、北京計算科學研究中心郭翔宇等人通過密度泛函理論(DFT)計算證明了類金屬硼原子可以作為電化學乙腈還原反應的高活性位點。 計算方法 基于DMol3模塊中的廣義梯度近似(GGA)的Perdew Burke Ernzerhof(PBE)交換相關函數,作者進行了自旋極化密度泛函理論(DFT)計算,并使用DFT+D2 Grimme方案來描述范德華(vdW)色散相關性,以及所有模型都使用了雙數值加偏振(DNP)基組。作者將自洽場(SCF)計算收斂標準設置為10-6a.u.,力為0.002 Ha/?,位移為0.005?。此外,為了模擬真實的水-溶劑環境,作者在整個過程中采用了類導體屏蔽模型(COSMO),并將H2O溶劑的介電常數設置為78.54。為了確保結果的可靠性,作者選擇了5.2?的真實空間全局軌道截止半徑。基于Monkhost-Pack方法,作者在幾何優化和電子性質計算中分別對布里淵區進行了5×5×1和7×7×1 k點網格采樣,并設置了20?的真空層以屏蔽層間相互作用。作者利用LST/QST方法來搜索基本反應的過渡態(TS),并通過使用CASTEP包進行聲子色散譜的計算。 結果與討論 圖1. 模型結構和能帶結構 圖1a是C2N單層的原始結構,即C2N晶胞由12個C和6個N原子組成,C-C(1)、C-C(2)和C-N鍵長分別為1.428?、1.467?和1.337?。C2N單層的優化晶格常數為a=b=8.33?。為了探索B摻雜構型,作者構建了一個2×2×1 C2N單層超胞,其中引入了一個B原子來取代N或C原子。如圖1b所示, C2N單層是直接帶隙為1.69 eV的半導體。 圖2. AIMD的能量溫度變化曲線 為了從熱力學和動力學兩方面深入了解B摻雜C2N單層的穩定性,作者以Bint/C2N為例進行了從頭算分子動力學模擬和聲子色散譜計算。在500K下的10ps模擬過程中沒有觀察到顯著的結構變形,表明Bint摻雜的C2N層具有高的熱力學穩定性(圖2)。此外,在聲子色散譜中也沒有觀察到虛頻,表明具有高動力學穩定性。 圖3. 吸附自由能和B-N鍵長 根據吸附自由能(Gads)的定義, Gads的負值越大,CH3CN結合越強。如圖3a所示,在BC/C2N和BN/C2N上,CH3CN端接構型的吸附自由能分別為-0.61和-2.79 eV,同時形成長度分別為1.558和1.472?的BC-N和BN-N鍵。相反,通過Bint/C2N上的端對側構型,CH3CN的Gads分別為-3.34和-2.00eV,Bint-N鍵的相應長度分別為1.433和1.565?,表明CH3CN分子可以穩定地吸附在BC/C2N、BN/C2N和Bint/C2N上。然而,就更負的Gads值而言,Bint/C2N上的端對端構型比側對端構型更具活性。因此,作者僅考慮了末端構型來研究BC/C2N、BN/C2N和Bint/C2N對CH3CN還原為CH3CH2NH2的催化性能。 圖4. 反映路徑網絡 CH3CN還原反應是一個四電子反應,反應式如下:CH3CN+4H++4e–→ CH3CH2NH2。為了全面評估B摻雜C2N催化劑的催化活性,作者通過計算四種可能的反應路徑中每個基元步驟的吉布斯自由能變化,來研究BC/C2N、BN/C2N和Bint/C2N上的CH3CN還原反應機理。如圖4所示,由于*CH3CNH的結構在全原子弛豫過程中既沒有穩定地吸附在BC/C2N上,也沒有吸附在BN/C2N,因此作者僅通過途徑1和途徑2研究了在BC/C2N和BN/C2N上CH3CH2NH2的還原途徑,而由于*CH3CNH構型具有良好吸附,作者在Bint/C2N上研究了所有反應途徑。 圖5 反應自由能勢能面 對于BC/C2N系統(圖5a和5b),CH3CN還原反應更傾向于具有0.44eV勢壘的路徑1。電勢確定步驟(PDS)為CH3CN的質子化形成CH3CHN*物種,而理論極限電勢為-0.44V。類似地,在BN/C2N上的CH3CN還原反應(圖5c和5d)途徑1的PDS是CH3CHN*物種質子化為CH3CH2N*物種,勢壘為0.53eV,途徑2中的PDS為形成CH3CHN基團過程,其吉布斯自由能能壘為0.34eV。因此,路徑2更有利于在BN/C2N上生成CH3CH2NH2,相應的極限電勢為-0.34V。然后,作者通過途徑1(圖5e)、途徑2(圖5f)、途徑3(圖5g)和途徑4(圖5h)研究了Bint/C2N上的CH3CN還原途徑。而在Bint/C2N催化劑上發生的CH3CN還原反應更傾向于路徑2,因為其最小電位決定步驟勢壘為0.11eV。 圖6. HER自由能曲線 如圖6a所示,與HER相比,BC/C2N對CH3CN還原表現出高選擇性。而對于BN/C2N(圖6b),H原子更喜歡吸附在N3位點,而不是B位點。同時,CH3CN*(-2.79eV)在B位上的吸附自由能比H*更負。表明B位點將與CH3CN*結合而不是與H*結合,使得BN/C2N對CH3CN還原反應表現出優異的催化選擇性。不同的是,對于Bint/C2N,H原子與B位點發生強結合(圖6c),從而影響其催化活性。與HER相比,B/C2N對乙腈還原反應具有優異的選擇性,并且B/C2N對CH3CN還原反應具有抗毒功能。 圖7. PDOS 如圖7a、7b所示,BC/C2N和BN/C2N中的B原子具有雜化的sp2軌道,其具有占據的pz軌道和未占據的sp2軌道。此外,B原子的sp2雜化軌道與相鄰C原子或N原子的p軌道之間相互作用可以形成B-C鍵或B-N鍵。相比之下,Bint/C2N中的B原子具有sp3雜化特征,具有一個填充的sp3軌道和一個空的sp3軌道,其與兩個兩配位的N原子連接以形成兩個B-N鍵(圖7c和7d)。 圖8. PDOS 圖8a、8d所示,作者探討了CH3CN在B摻雜C2N單層上的B位點的相互作用,在CH3CN吸附之前,B原子的pz軌道與CH3CN分子的π*軌道很好地匹配,表明CH3CN可以被有效地吸附和活化。在CH3CN吸附后,作者觀察到N-2p和B-2p軌道之間的明顯雜化現象,表明B原子和CH3CN之間存在電子轉移。對于Bint/C2N(圖8d、8e和8f),CH3CN的π*軌道通過π-鍵相互作用(spx,z–π*)與B原子的sp3軌道相互作用,形成成鍵狀態和反鍵狀態。而成鍵態低于費米能級,使得電子從B原子的填充sp3軌道轉移到CH3CN分子的空π*態。同時,由于CH3CN的空B sp3軌道和填充σ軌道之間的相互作用,形成的反鍵態(spx,z–σ)可以移到費米能級以下。 圖9. 能帶帶隙、鍵長和電荷分析 如圖9b所示,BC/C2N、BN/C2N和Bint/C2N的功函數分別為6.15eV、6.34eV和5.80eV,并且Bint/C2N具有最小的功函數,這表明三種B摻雜的C2N中對CH3CN還原反應的催化活性最好。此外,為了更好地理解B摻雜C2N單層對CH3CN還原反應的優異催化活性,作者研究了吸附CH3CHxNHy中C≡N三鍵長度(dC-N)的變化以及Bint/C2N上沿路徑2的電荷變化。如圖9c所示,在CH3CN氫化過程中,dc-N的值從1.160?增加到1.462?,表明CH3CN可以在Bint/C2N上有效活化。此外,作者將中間體分為三個部分,包括C2N單層、B原子和吸附的CH3CHxNHy物種(圖9d)。電荷分析表明,B原子的電荷幾乎是恒定的,而C2N單層和吸附的CH3CHxNHy物種的電荷波動顯著。因此,在CH3CN還原反應期間,C2N單層充當吸附CH3CHxNHy物種的電子受體,B位點充當促進C2N單層和吸附CH3C HxNHY物種之間電荷轉移的通道。 結果與展望 作者以C2N單層為基底,構建了三種硼摻雜催化劑,即B/C2N,它們對CH3CN還原反應具有優異的熱力學和動力學穩定性、高選擇性和有效的抗毒功能。B/C2N可以通過電子“捐贈/反向捐贈”過程有效地捕獲和活化CH3CN分子。特別是,嵌入硼的C2N(Bint/C2N)具有最高的催化性能,最低極限電勢為-0.11V。作者通過進一步電子性質分析表明,Bint/C2N具有優異的電導率和最小的功函數,從而有利于電子轉移。該工作為構建新型高效非金屬CH3CN還原反應電催化劑提供了理論指導。 文獻信息 Xiaoqiong Bian et.al Metal-free single atom catalysts towards efficient acetonitrile reduction to ethylamine Applied Surface Science 2023. 原創文章,作者:計算搬磚工程師,如若轉載,請注明來源華算科技,注明出處:http://www.zzhhcy.com/index.php/2024/03/28/6693a9163b/ 贊 (0) 0 生成海報 相關推薦 襯底取向增強的CaRuO?/SrTiO?界面鐵磁性 2024年3月7日 JACS:理論催化大佬Selloni課題組今年力作:“從頭算”分子動力學角度看氧化鎂-水界面上的電子轉移路徑 2023年12月22日 發現38萬種新材料、17天自主合成41種新化合物,DeepMind一日兩篇論文登上Nature 2024年2月8日 南京大學孫建課題組開發的AI晶體結構搜索方法(MAGUS)現公開給大家使用 2024年3月20日 【純計算】李昊團隊Chem. Sci.:為何有的氮化物能表現出優異的堿性ORR性能? 2023年12月1日 木士春教授, Energy Storage Materials: 雙金屬抑制4.6V高壓單晶高鎳氧釋放 2024年4月10日
