末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

鄭州大學凝膠電解質最新進展:構建聚兩性離子雙網絡水凝膠電解質穩定鋅金屬負極

背景介紹

隨著移動和可穿戴電子技術的快速發展,對安全和生態可持續電池技術的需求不斷上升。鋅金屬電池以地球上儲量豐富的金屬鋅為負極,使用本征安全的水系電解質,有望成為與鋰離子電池互補的電池系統。然而,嚴重的副反應(析氫、腐蝕和鈍化等)以及鋅金屬負極表面不可控的枝晶生長會嚴重降低鋅金屬電池的壽命。水凝膠聚合物電解質因其具有高離子電導率、優異的柔韌性、良好的機械性能和結構可設計性成為極具潛力的解決策略。

成果簡介

鑒于此,鄭州大學李國杰博士、陳衛華教授等構建了一種由物理網絡(透明質酸)和化學交聯網絡(兩性離子單體與丙烯酰胺共聚物)組成的聚兩性離子雙網絡水凝膠電解質。通過理論計算和實驗結果,探究了該策略中各組分之間的相互作用。一方面,高親水性的透明質酸物理網絡為水凝膠電解質提供了一個能量耗散通道來緩沖應力,并在鋅負極表面構建貧水界面避免副反應的發生。另一方面,化學交聯網絡中的兩性離子基團為陰陽離子提供了獨特的遷移途徑,促進離子的動力學遷移,同時,有效調節了溶劑化結構,促使電場均勻分布,顯著抑制鋅枝晶的生長。基于上述功能,對稱鋅電池在5 mA cm-2的高電流密度下表現出超過420 h的優異循環穩定性,Zn||MnO?全電池在2C下循環1000次后的可逆比容量為150 mA h g1。該研究為設計高效、可持續的鋅金屬電池水凝膠電解質提供了新的視角。鄭州大學橡塑模具國家工程研究中心的申長雨院士、劉春太教授對該工作給出寶貴的建議和指導。

圖文導讀

由化學交聯網絡P(VIPS-co-AM)鏈和透明質酸(HA)鏈組成的PZDHE聚兩性離子雙網絡水凝膠電解質(圖1a)具有典型的半互穿網絡特性。首先將HA粉末溶解在去離子水中形成第一個網絡,然后將AM和VIPS單體分散在HA聚合物溶液中,分別以N,N’-亞甲基雙(丙烯酰胺)和過硫酸鉀為交聯劑和熱引發劑,通過自由基聚合形成第二個網絡P(VIPS-co-AM)。其中,VIPS由1-乙烯基咪唑和1,3-丙磺酸直接開環反應得到,分別生成帶正電的咪唑和帶負電的磺酸鹽。最后制備了具有雙網絡聚合物骨架和ZnSO4的PZDHE水凝膠電解質。

鄭州大學凝膠電解質最新進展:構建聚兩性離子雙網絡水凝膠電解質穩定鋅金屬負極

圖1. PZDHE的制備與表征。(a) PZDHE制備示意圖。(b)單體(HA, AM和VIPS)和PZDHE的FT-IR光譜。(c)冷凍干燥后PZDHE的高分辨率S 2p, C 1s和N 1s XPS光譜。(d)冷凍干燥后PZDHE的SEM圖像和(e) EDS圖像。
?

由于其獨特的化學成分,PZDHE在各種機械操作中,包括拉伸、彎曲和扭轉,可以發生形狀變化而不損壞(圖2a)。與PAMHE相比,由于兩性離子的類鹽性質,含有VIPS兩性離子單體的PSAHE拉伸應變和應力顯著降低,導致聚合物水凝膠電解質脆弱(圖2b)。隨著HA網絡的引入,PZDHE在450.4%應變下的拉伸應力提高到79.6 kPa。結果表明,添加HA物理網絡形成的互穿雙網絡結構大大提高了PZDHE的力學性能,使其能夠承受顯著的變形和緩沖電極應力。同時,PZDHE在不同金屬上的強粘附性可以形成強大的界面結合,從而降低界面電荷阻力,加速界面反應動力學。由于聚合物鏈上的各種親水性官能團與水分子密切相互作用,并將其聚在水凝膠網絡中,從而提高了水凝膠的保水性,形成貧水界面,限制了其對金屬鋅的腐蝕。

鄭州大學凝膠電解質最新進展:構建聚兩性離子雙網絡水凝膠電解質穩定鋅金屬負極

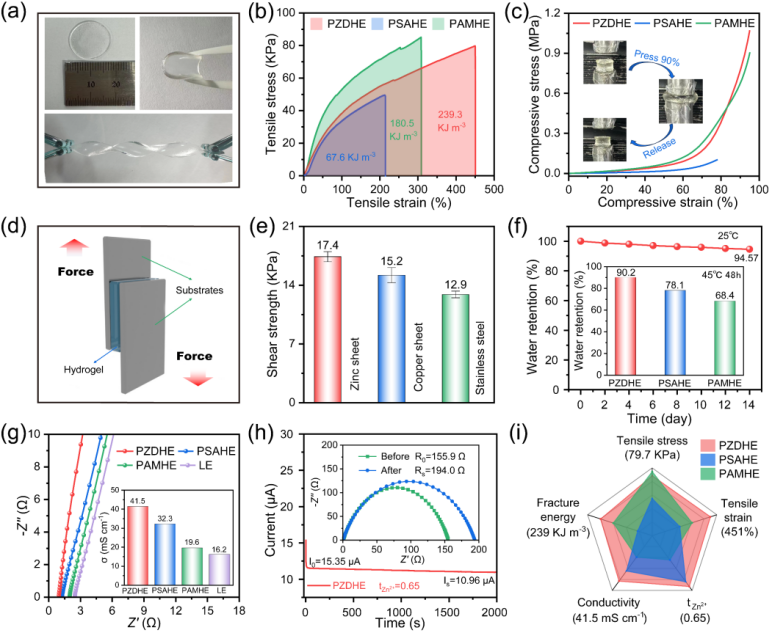

圖2.水凝膠電解質的力學和電化學性質。(a)PZDHE在彎曲和扭轉等不同狀態下的光學圖像。PZDHE、PSAHE和PAMHE的(b)拉伸應力-應變曲線和(c)壓縮曲線。(d)粘附性試驗示意圖。(e)PZDHE在不同基材上的粘附強度。(f)PZDHE、PSAHE和PAMHE的保水性。(g)PZDHE, PSAHE, PAMHE和LE的Nyquist圖(插圖:相應的離子電導率)。(h)Zn||PZDHE||Zn對稱電池的I-t曲線(附圖:極化前后的Nyquist圖)。(i)PZDHE、PSAHE和PAMHE的抗拉強度、斷裂伸長率、斷裂能、離子電導率和Zn2+遷移數的對應比較。

?

鋅陽極的副反應與Zn4SO4(OH)6-xH2O的生成和析氫反應過程密切相關。在2 M ZnSO4和PZDHE溶液中浸泡14天后,展示了鋅箔浸泡前后的x射線衍射圖(圖3a)。與浸泡前的鋅箔相比,浸泡在2 M ZnSO4中的鋅箔在16.1°和25.2°處有明顯的衍射峰,對應于Zn4SO4(OH)6-xH2O的Zn(002)和(212)晶面(PDF#39-0688)。相比之下,PZDHE參與的鋅箔特征峰基本保持不變,表明PZDHE有效地阻礙了Zn4SO4(OH)6-xH2O的生成。采用原位差示電化學質譜法定量評價了鋅沉積/剝離過程中氫氣的析出行為。鋅對稱電池的氫氣流量呈動態上升趨勢,而PZDHE通量保持不變。這為PZDHE阻止氫氣產生提供了強有力的證據。

鄭州大學凝膠電解質最新進展:構建聚兩性離子雙網絡水凝膠電解質穩定鋅金屬負極

圖3. PZDHE電解質抑制副反應的作用。(a)鋅箔在不同電解質中浸泡14天前后的XRD圖譜。PZDHE和LE中鋅箔的(b)線極化曲線和(c)LSV曲線。2 mA cm?2和2 mA h cm?2條件下,Zn||PZDHE||Zn和Zn||LE||Zn對稱電池(d)析氫通量和(e)累積容量的變化。(f)PZDHE和LE對稱透明電池電鍍時鋅沉積的原位光學圖像。

鄭州大學凝膠電解質最新進展:構建聚兩性離子雙網絡水凝膠電解質穩定鋅金屬負極

圖4.鋅金屬負極的電化學性能評價。電流密度和容量分別為(a)1mA cm?2,1mAh cm?2和(b)5mA cm?2,5mAh cm?2時,PZDHE和LE組裝的對稱電池的循環穩定性。(c)不同電流密度下Zn||PZDHE||Zn和Zn||LE||Zn對稱電池的電壓分布圖。(d)PZDHE鋅對稱電池與其他已報道的電池循環穩定性比較。(e)PZDHE和LE初始循環時Zn||Cu電池的電壓/容量圖。(f)PZDHE和LE在電流密度為1 mA cm?2時Zn||Cu電池的庫倫效率。(g)PZDHE和(h)LE沉積/剝離50次后鋅金屬負極的SEM圖像。(i)PZDHE和(j)LE沉積/剝離50次后鋅金屬負極的超景深三維圖像。

LE中的Zn2+傾向于與6個H2O分子結合形成穩定的結構,導致在脫溶劑過程中消耗大量能量,嚴重制約了Zn2+在Zn負極上的高效沉積。通過DFT計算分析了H2O、R-SO3-和Zn2+之間的相互作用,證實了R-SO3-在調節Zn2+溶劑化結構中的作用。R-SO3-與H2O的結合能(-9.73 eV)明顯低于H2O與Zn2+的相互作用能(-3.91 eV),說明R-SO3-可能參與了Zn2+溶劑化結構的形成(圖5a)。為了進一步驗證這一想法,計算了Zn2+與不同簇的結合。R-SO3-[Zn(H2O)4]2+與[Zn(H2O)6]2+的能量差為-0.41 eV,表明[Zn(H2O)6]2+可以自發去除兩個H2O分子并結合一個R-SO3-,從而重塑溶劑化結構(圖5b)。引入R-SO3-后Zn2+的溶劑化結構演變如圖5c所示。有限元模擬證明了PZDHE在調控Zn2+流和電場分布方面的演變。Zn負極表面緩慢的脫溶劑動力學傾向于在LE中形成分散的大核(圖5d,5f)。之后,Zn2+傾向于聚集在突出的大原子核上,使表面能最小化,導致尖端電場升高。同樣,尖端電場的增強加劇了Zn2+在尖端的積累,加劇了Zn的不均勻沉積和Zn枝晶的不可控生長。相反,優化的PZDHE脫溶劑動力學導致Zn表面顆粒細,核均勻(圖5e,5g)。Zn2+流被重新分配,在電極表面形成一致的電場,保證了鋅的均勻生長沉積。

鄭州大學凝膠電解質最新進展:構建聚兩性離子雙網絡水凝膠電解質穩定鋅金屬負極

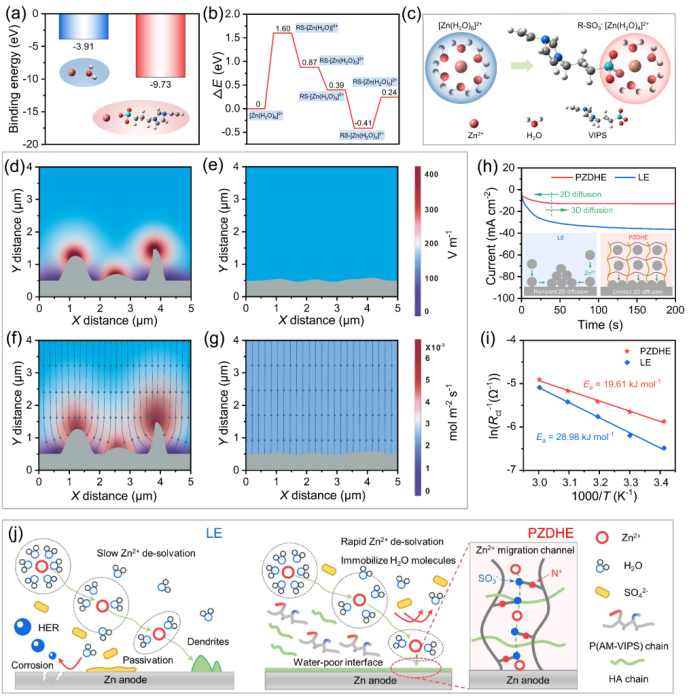

圖5. LE和PZDHE中鋅沉積的理論計算和機理示意圖。(a)Zn2+-H2O和Zn2+-PZDHE的結合能。(b) PZDHE-[Zn(H2O)x]2+的脫溶能。(c) Zn2+在LE和PZDHE中的溶劑化結構示意圖。(d) LE和(e) PZDHE中鋅金屬負極上的電場分布。(f) LE和(g) PZDHE中鋅金屬負極上Zn2+的通量分布。(h)過電位150 mV時LE和PZDHE的計時電流測定。插圖:Zn2+在LE和PZDHE中的擴散和還原過程示意圖。(i) LE和PZDHE對應的Arrhenius曲線及活化能比較。(j) LE和PZDHE在鋅金屬負極界面沉積鋅的機理。

?

基于PZDHE的對稱鋅電池在5 mA cm-2的高電流密度下具有超過420 h的優異循環穩定性,組裝的全電池具有可靠的倍率性能和容量保持 (1000次循環,81.9%,2C)。軟包電池具有高達206 mA h-1的高比容量,并且在500次循環中保持穩定。經過各種彎曲處理后,軟包電池的容量幾乎沒有變化,即使經過180°彎曲,軟包電池仍能保持其初始容量的98% (圖6g),表明它具有優異的機械穩定性,可以抵抗劇烈的變形。在實際應用中,Zn||PZDHE||MnO2軟包電池很容易為圖6(h)所示的時鐘供電。為了進一步評估柔性電池的安全性能,在圖6(i-k)中進行了切割和重新連接測試。在上述破壞性實驗之后,這些電池仍然為時鐘供電。這些結果進一步表明,所設計的PZDHE柔性電池具有作為安全可穿戴電池的巨大潛力。

鄭州大學凝膠電解質最新進展:構建聚兩性離子雙網絡水凝膠電解質穩定鋅金屬負極

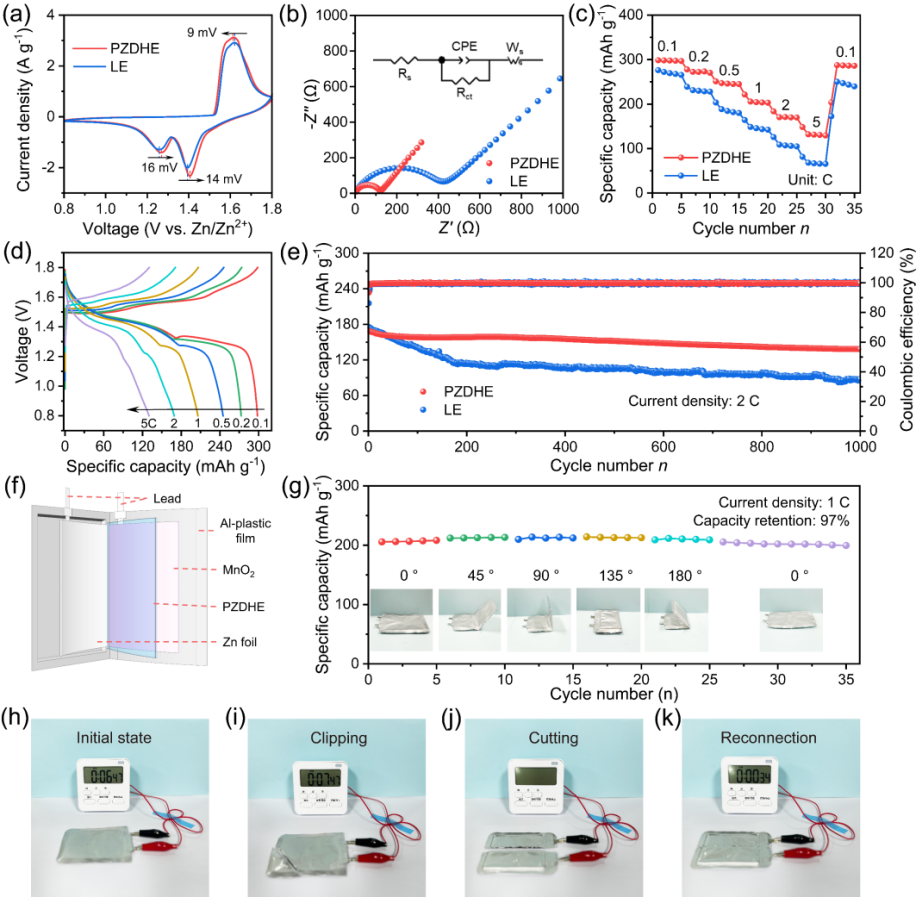

圖6. Zn||MnO2全電池的電化學性能。(a) 0.1mV s?1的CV曲線。(b) EIS曲線。(c) LE和PZDHE的速率性能。(d) PZDHE充滿電池在0.1-5 C不同電流密度下的充放電曲線。(e) 2C時全電池在LE和PZDHE中的循環穩定性。(f)軟包電池裝配圖。(g) 1C時不同彎曲角度下軟包電池的循環性能。軟包電池組裝時鐘的數字圖像(h)初始狀態,(i)剪切實驗,(j-k)切割和重接測試。
作者簡介

李國杰,鄭州大學橡塑模具國家工程研究中心講師。研究方向為高效電化學儲能材料與器件,側重于高分子材料結構-性能調控策略在新型二次電池體系的應用。以第一或通訊作者在Adv. Mater., Adv. Funct. Mater., Energy Storage Mater. 等雜志上發表多篇研究性論文。

?

陳衛華,鄭州大學教授、博士生導師,國家級青年人才,英國皇家化學會會士。在電化學相關領域,以第一或通訊作者在Nat. Commun、Angew. Chem. Int. Ed.、J. Am. Chem. Soc.、Chem、Adv. Mater.、Sci. China Mater.等期刊發表論文100余篇,SCI他引10000余次,H指數57;授權中國發明專利26件、申請PCT專利2件。參與撰寫1部英文專著。先后主持國家自然科學基金(5項)、河南省重點研發專項、河南省高校科技創新團隊等10余項,參與國家重點研發計劃1項。現任中國化學會電化學委員會委員、中國化工學會儲能技術專委會委員及多個期刊編委或青年編委。

文章信息

Shi M, Zhang J, Tang G, et al. Polyzwitterionic cross-linked double network hydrogel electrolyte enabling high-stable Zn anode. Nano Research, 2024.

原創文章,作者:計算搬磚工程師,如若轉載,請注明來源華算科技,注明出處:http://www.zzhhcy.com/index.php/2024/04/10/007c447b1c/

(0)

相關推薦

主站蜘蛛池模板: 瑞昌市| 昌江| 秀山| 额济纳旗| 云阳县| 永平县| 南皮县| 平遥县| 永福县| 肇东市| 阿荣旗| 荣昌县| 西盟| 宜川县| 循化| 贡觉县| 忻州市| 怀来县| 故城县| 本溪市| 合山市| 铅山县| 泰宁县| 尤溪县| 莱西市| 溧水县| 蛟河市| 承德市| 监利县| 孙吴县| 东海县| 深泽县| 九龙县| 根河市| 千阳县| 隆化县| 隆子县| 焉耆| 云浮市| 海丰县| 左权县|
