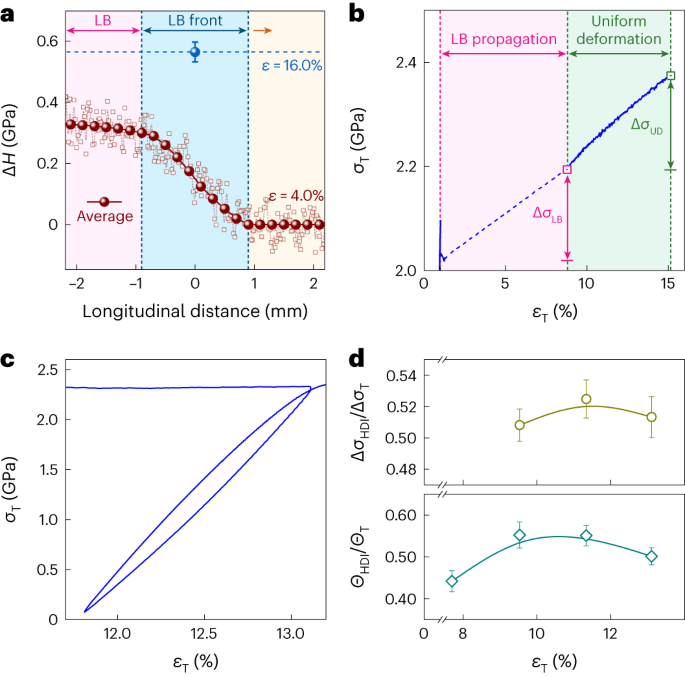

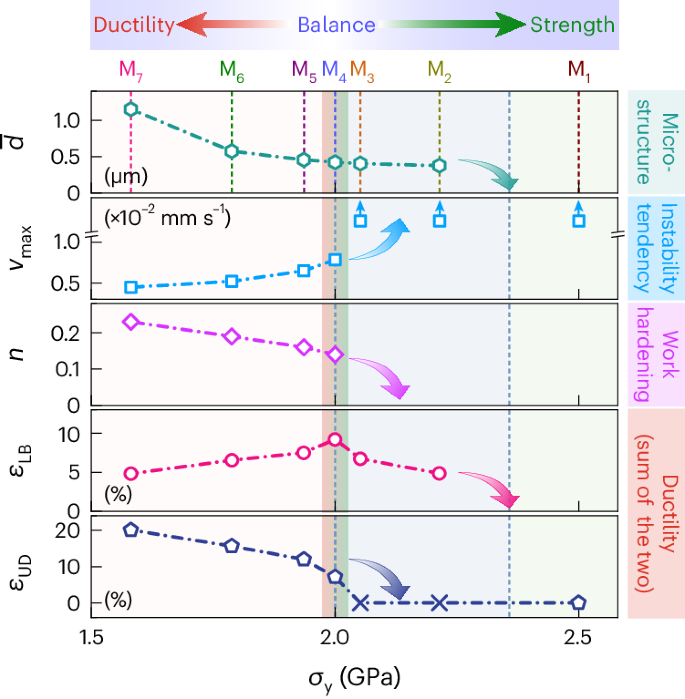

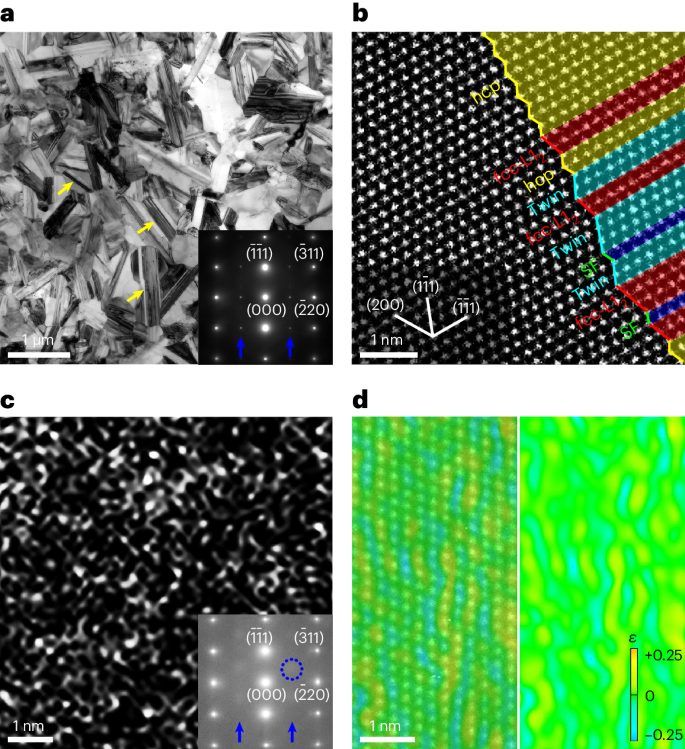

第一作者:Bowen Xu通訊作者:武曉雷通訊單位:中國科學(xué)院力學(xué)研究所論文速覽:本研究針對傳統(tǒng)金屬結(jié)構(gòu)材料中強(qiáng)度-塑性平衡問題,特別是在超高屈服強(qiáng)度下塑性幾乎完全消失的挑戰(zhàn),提出了一種新的工作硬化方法。通過在VCoNi多主元合金中利用Lüders帶(LB)誘導(dǎo)的局部頸縮來促進(jìn)位錯(cuò)的快速增殖,實(shí)現(xiàn)了森林位錯(cuò)硬化和與局部化學(xué)有序區(qū)域(LCO)相互作用的額外工作硬化。這種雙重工作硬化作用不僅抑制了過早的頸縮,而且促進(jìn)了均勻變形,實(shí)現(xiàn)了在室溫和低溫變形下約20%的延展性和2 GPa的屈服強(qiáng)度。這些發(fā)現(xiàn)為在超高屈服強(qiáng)度下克服強(qiáng)度-塑性悖論提供了一種新的不穩(wěn)定性控制范式。圖文導(dǎo)讀:圖1:展示了VCoNi多主元合金的微觀結(jié)構(gòu),包括面心立方(fcc)結(jié)構(gòu)的超細(xì)晶粒、有序L12金屬間化合物板和局部化學(xué)有序區(qū)域。通過透射電子顯微鏡(TEM)圖像、高角環(huán)形暗場(HAADF)圖像和原子尺度幾何相位分析(GPA)映射,揭示了合金的微觀結(jié)構(gòu)特征。圖2:展示了VCoNi合金在室溫和低溫下的力學(xué)性能,包括工程應(yīng)力-應(yīng)變曲線和屈服強(qiáng)度與延展性的平衡。這些數(shù)據(jù)表明,VCoNi合金在保持高屈服強(qiáng)度的同時(shí),實(shí)現(xiàn)了優(yōu)異的延展性。圖3:分析了在Lüders帶前過早頸縮的局部側(cè)向收縮率、三軸應(yīng)力狀態(tài)、應(yīng)變梯度和位錯(cuò)密度的變化。這些結(jié)果揭示了在LB傳播期間位錯(cuò)的快速增殖和工作硬化的誘導(dǎo)。圖4:通過透射電子顯微鏡觀察了fcc晶粒和L12中的位錯(cuò)行為,展示了位錯(cuò)的產(chǎn)生、增殖和與LCO區(qū)域的相互作用。圖5:展示了工作硬化過程中微硬度增量、真實(shí)應(yīng)力-應(yīng)變曲線、機(jī)械滯回環(huán)和HDI應(yīng)力與全局流應(yīng)力及工作硬化率的關(guān)系。這些結(jié)果表明,幾何必要位錯(cuò)(GND)和HDI應(yīng)力對均勻變形期間的全局流應(yīng)力和工作硬化起到了關(guān)鍵作用。圖6:通過不同微結(jié)構(gòu)的VCoNi合金的屈服強(qiáng)度和延展性數(shù)據(jù),展示了通過控制過早頸縮來實(shí)現(xiàn)強(qiáng)度-塑性平衡的工作硬化效應(yīng)。總結(jié)展望:本研究通過在VCoNi多主元合金中利用Lüders帶誘導(dǎo)的局部頸縮,實(shí)現(xiàn)了位錯(cuò)的快速增殖和雙重工作硬化,從而在超高屈服強(qiáng)度下獲得了優(yōu)異的延展性。這一發(fā)現(xiàn)不僅為解決金屬結(jié)構(gòu)材料中的強(qiáng)度-塑性權(quán)衡問題提供了新的策略,也為設(shè)計(jì)和開發(fā)具有優(yōu)異力學(xué)性能的新型合金材料提供了重要的理論依據(jù)。通過這種方法,可以在保持材料高強(qiáng)度的同時(shí),顯著提高其塑性,為先進(jìn)高強(qiáng)金屬材料的發(fā)展開辟了新的可能性。文獻(xiàn)信息:標(biāo)題:Harnessing instability for work hardening in multi-principal element alloys期刊:Nature Materials
