第一作者: Huihong Yuan

通訊作者: 彭揚，楊文軍

通訊單位: 蘇州大學

論文速覽

本研究通過金屬與配體之間的協同效應，成功降低了CO?活化的能壘，并獲得了高效的催化活性，為光催化CO?還原反應建立了重要的突破。

研究中具有酸性N?H基團的鎳(II) N雜卟啉絡合物（NiNCP），在催化過程中易于去質子化并以陰離子形式存在。由于這個功能位點的存在，NiNCP展現出高達217,000的卓越轉化數（TON），并具有98%的選擇性將CO?還原為CO，而其母體鎳(II)卟啉（NiTPP）幾乎無活性。

機理分析揭示了一種非經典的反應模式，其中CO?通過與路易斯堿性配體的有效活化。由此產生的配體結合的CO?加合物可以進一步還原生成CO。這種新的金屬-配體協同效應預期將激發高效催化劑設計用于小分子活化的靈感。

圖文導讀?

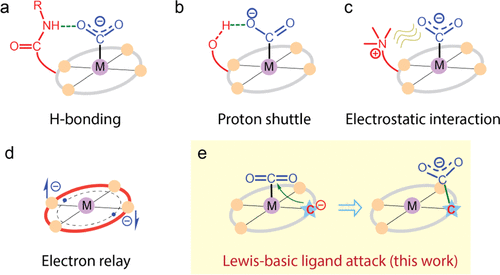

圖1: 金屬-配體協同效應在CO?還原中的作用，包括H鍵形成、質子穿梭、靜電相互作用和電子中繼等典型效應。

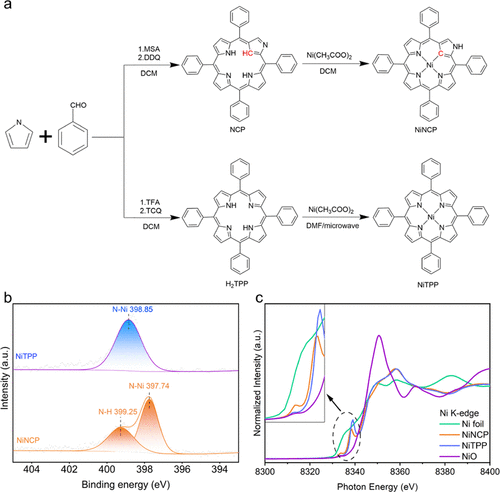

圖2: NiNCP和NiTPP的合成和結構表征，包括XPS N 1s光譜和XANES Ni K-edge光譜。

圖3: Ni催化劑在光催化CO?還原中的性能，包括NiNCP和NiTPP的CO產生量和選擇性，以及不同NiNCP濃度下的TON數值。

圖4: 電荷轉移，包括穩態光致發光光譜、時間分辨光致發光衰減光譜和能量級排列及電子轉移。

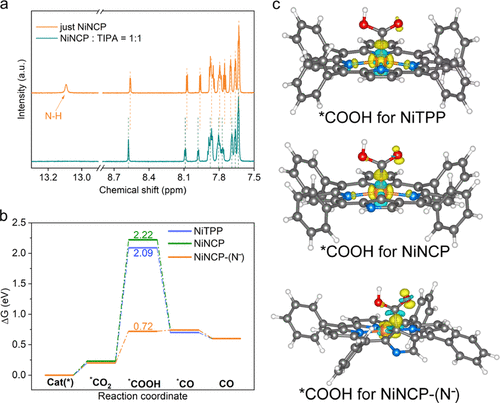

圖5: 實驗和計算分析了反應機制，包括1H NMR光譜描述NiNCP與TIPA的活化，DFT計算的CO?還原自由能剖面和不同催化劑的*COOH中間體的DFT優化結構及相應的電荷密度差圖。

圖6: NiNCP在光催化CO?還原中的可能催化機制。

亮點介紹

1. NiNCP催化劑在光催化CO?還原中展現出高達217,000的轉化數（TON），并具有98%的選擇性將CO?還原為CO。

2. 通過金屬與配體之間的協同效應，實現了CO?的有效活化，開辟了非經典的CO?還原途徑。

3. 研究發現，NiNCP的酸性N?H基團和氧化還原活性的配體骨架是實現高效CO?還原的關鍵功能基團。

4. 與傳統的金屬中心CO?活化相比，NiNCP通過配體中心的活化模式顯示出更優的動力學和熱力學性能。

高端表征

在本論文中，X射線吸收精細結構譜（XAFS）技術用于詳細研究NiNCP和NiTPP催化劑的局部結構和配位環境。XAFS是一種強大的表征工具，它可以提供關于材料中原子尺度結構的信息，包括原子間距、配位數以及配位幾何等。

通過X射線吸收近邊結構（XANES）分析，作者觀察到NiNCP和NiTPP的Ni K-edge位置相似，表明兩種配合物中鎳的氧化態為+2。此外，XANES光譜中的1s → 4pz躍遷特征峰的變化，以及預邊峰的增強，揭示了NiNCP相比于NiTPP具有更低的配位對稱性。

進一步的擴展X射線吸收精細結構（EXAFS）分析顯示，NiTPP和NiNCP的FT k3加權Ni K-edge EXAFS光譜中都存在一個主要峰，該峰對應于Ni?C和Ni?N鍵。這些結果為理解催化劑的結構特性和催化活性提供了重要信息。

XAFS技術的應用為本文中NiNCP催化劑的高效光催化CO?還原性能提供了關鍵的結構信息，揭示了催化劑的配位環境和電子狀態，這對于理解其催化機制至關重要。

計算模擬

在本論文中，密度泛函理論（DFT）計算被廣泛用于揭示NiNCP催化劑的催化機制和電子結構特性。

1. 電子結構: 作者通過DFT計算分析了NiNCP和NiTPP催化劑的電子結構，包括紫外-可見漫反射光譜、紫外光電子能譜以及Mott-Schottky測量。這些計算幫助確定了NiNCP的LUMO（最低未占據分子軌道）能級，以及其與光敏劑[Ru(bpy)?]2?之間的能量級排列，從而解釋了NiNCP在光催化CO?還原中的高效電子提取能力。

2. 自由能剖面: DFT計算還用于模擬CO?還原反應的自由能剖面，從而評估不同催化劑的催化活性。計算結果表明，NiNCP?(N?)具有最有利的CO?RR能量，其中關鍵中間體*COOH得到了顯著穩定化。

3. 中間體結構: 通過DFT優化的結構，作者探討了*COOH中間體在不同催化劑上的結構和電荷密度差異。這些計算揭示了NiNCP?(N?)中配體中心的*COOH結構，與NiTPP和NiNCP的經典金屬中心CO?還原途徑形成對比。

文獻信息

標題: Ligand-Bound CO? as a Nonclassical Route toward Efficient Photocatalytic CO? Reduction with a Ni N?Confused Porphyrin??

期刊: J. Am. Chem. Soc.??

DOI: 10.1021/jacs.3c14717
