女性私密部位照片,岳的又肥又大又紧水有多视频,欧美丰满熟妇xxxx性ppx人交

成果簡介

一維分段異質(zhì)納米結(jié)構(gòu)（one-dimensional segmented heteronanostructures, 1D-SHs）具有獨(dú)特的結(jié)構(gòu)、在組合物和界面之間的協(xié)同作用，其應(yīng)用前景廣闊。然而，開發(fā)一種簡單、通用和可控的合成方法來制造1D-SHs還是一個(gè)挑戰(zhàn)。基于此，中國科學(xué)技術(shù)大學(xué)俞書宏院士、倪勇教授和劉建偉教授（共同通訊作者）等人報(bào)道了基于化學(xué)計(jì)量條件下的反應(yīng)策略，開發(fā)了一種簡單而通用的溶液合成1D碲化物SHs的方法。作者合成了大約25個(gè)周期性1D SHs，包括17個(gè)納米線-納米線（NW-NW）和8個(gè)涉及13種元素的納米線-納米管（NW-NT）納米結(jié)構(gòu)。

具體而言，作者通過相場模型建立了應(yīng)力誘導(dǎo)的有序機(jī)制，以描述從較差有序條紋到周期性的有序演化的合理化，并進(jìn)一步提出了孤立生成、條紋穿透和分段有序三階段演化過程。為證明分段異質(zhì)結(jié)構(gòu)的優(yōu)越性，作者選擇了Ag₂Te/PbTe SHs作為熱電性能測試的原型。目前的方法可能會(huì)影響功能導(dǎo)向納米材料的制備以及對1D復(fù)雜的納米結(jié)構(gòu)中周期性、有序性的理解。

研究背景

由于不同組分和界面之間的協(xié)同效應(yīng)，1D-SHs的規(guī)則圖形設(shè)計(jì)至關(guān)重要。非均相界面決定了多組分之間的電子和磁耦合，促進(jìn)了光催化水分解過程中的電子/空穴輸運(yùn)和熱電應(yīng)用中的聲子散射。因此，合理設(shè)計(jì)和精確合成1D-SHs對下一代納米結(jié)構(gòu)在許多領(lǐng)域的應(yīng)用具有決定性作用。科研人員開發(fā)了氣-液-固生長、液-液-固生長等方法來制造1D-SHs，但對分割組合、分段分離和接口類型的額外控制還是一個(gè)巨大的問題。同時(shí)，這些前驅(qū)體順序添加、擴(kuò)散限制有序和應(yīng)變誘導(dǎo)的反應(yīng)機(jī)制，值得進(jìn)一步完善納米尺度的生長機(jī)制。

碲化物材料在理論體積容量和導(dǎo)電性方面具有顯著優(yōu)勢，使其成為不同儲(chǔ)能和光電子應(yīng)用的有希望候選者，同時(shí)碲化物的密度高，可產(chǎn)生更高的體積能量密度。因此，構(gòu)建一個(gè)簡單、可擴(kuò)展的平臺(tái)來形成1D碲化物SHs庫，解釋它們的整個(gè)演化機(jī)制，并探索它們有前景的應(yīng)用，已成為一個(gè)關(guān)鍵問題。

圖文導(dǎo)讀

在NW溶液中，加入絡(luò)合劑NH₄SCN和低于化學(xué)計(jì)量量的Ag⁺后，反應(yīng)在幾分鐘內(nèi)完成，顏色由淡黃色變?yōu)楹稚砻髦苽涞腡e/Ag₂Te NWs顯示出分段的非均質(zhì)納米結(jié)構(gòu)。根據(jù)EDS映射看出，Te/Ag₂Te NWs具有Te軸向均勻分布和Ag離散分布的特征。晶格間距為0.194 nm和0.201 nm，分別指向Te平面和Ag₂Te(100)平面。原子界面視圖表明，Te和Ag₂Te獨(dú)立形成它們的晶格，表明Ag₂Te的面與Te的{001}面結(jié)合。此外，Te/Ag₂Te中Te 3d_5/2的結(jié)合能為575.95 eV，Te和Ag₂Te的結(jié)合能分別為575.84和576.06 eV。

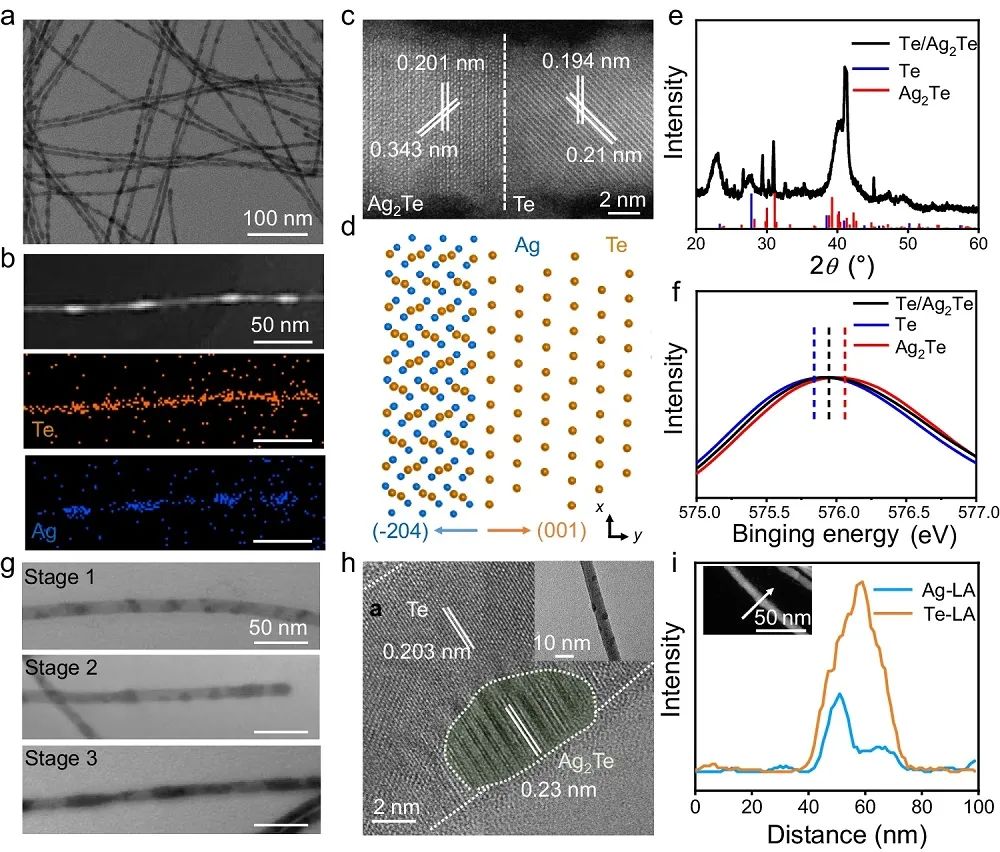

圖1. Te/Ag₂Te SHs的形態(tài)和結(jié)構(gòu)表征

圖2.探究Te/Ag₂Te SHs超晶格的形成過程

作者系統(tǒng)研究了Te/Ag₂Te SHs從無序條紋納米結(jié)構(gòu)向有序分段異質(zhì)納米結(jié)構(gòu)的轉(zhuǎn)變，以揭示Te/Ag₂Te SHs有序的潛在機(jī)制。通過理論模擬發(fā)現(xiàn)，距離較近的片段相互吸引并融合成一個(gè)連續(xù)體，距離較遠(yuǎn)的片段相互排斥，最終形成片段Te/Ag₂Te。作者選擇了兩段Ag₂Te（棕色）、一段Te（橄欖色）和周圍的Ag+溶液（藍(lán)色）進(jìn)行研究。灰色球代表自由遷移的Ag⁺，白色球是已遷移到Te段的Ag⁺，而紅色球是由于高遷移率和平衡而移回Ag₂Te段的Ag，黑色箭頭表示Ag⁺在NW固體和周圍溶液之間的遷移。在產(chǎn)生無序條紋后，在理想的Te/Ag₂Te納米結(jié)構(gòu)中Te相中沒有Ag。在弛豫過程中，由于Ag的高遷移率，Ag₂Te片段中的Ag擴(kuò)散到鄰近的Te中。

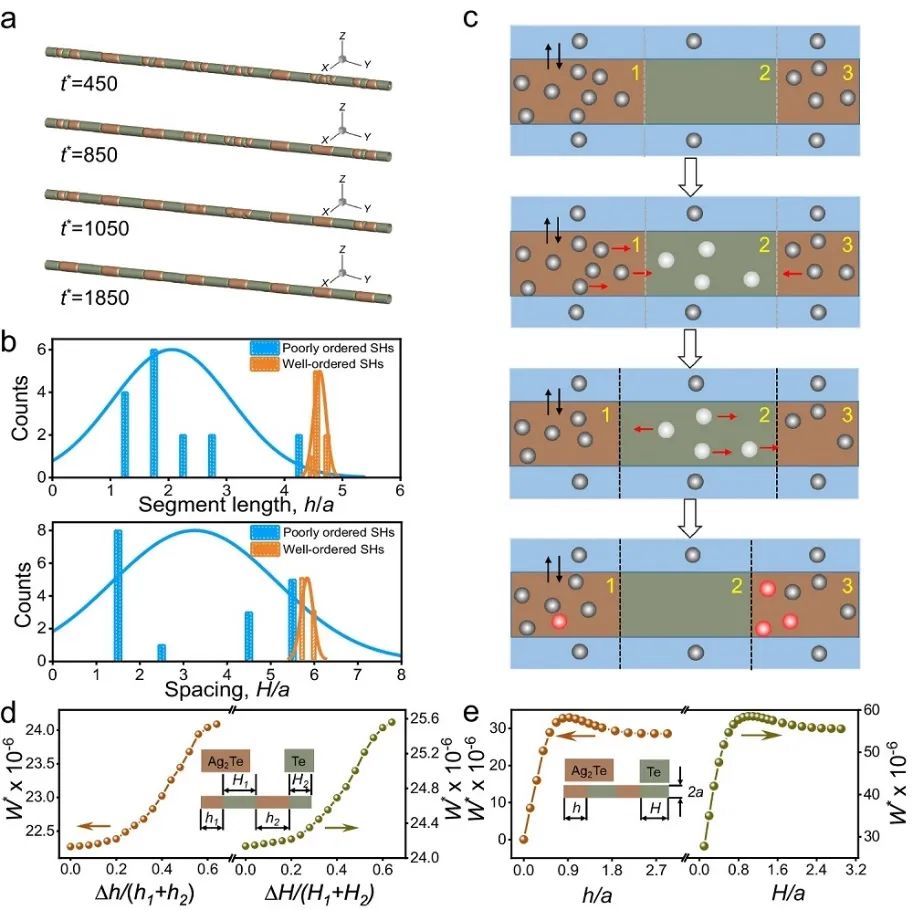

圖3. Te/Ag₂Te SHs的有序演化

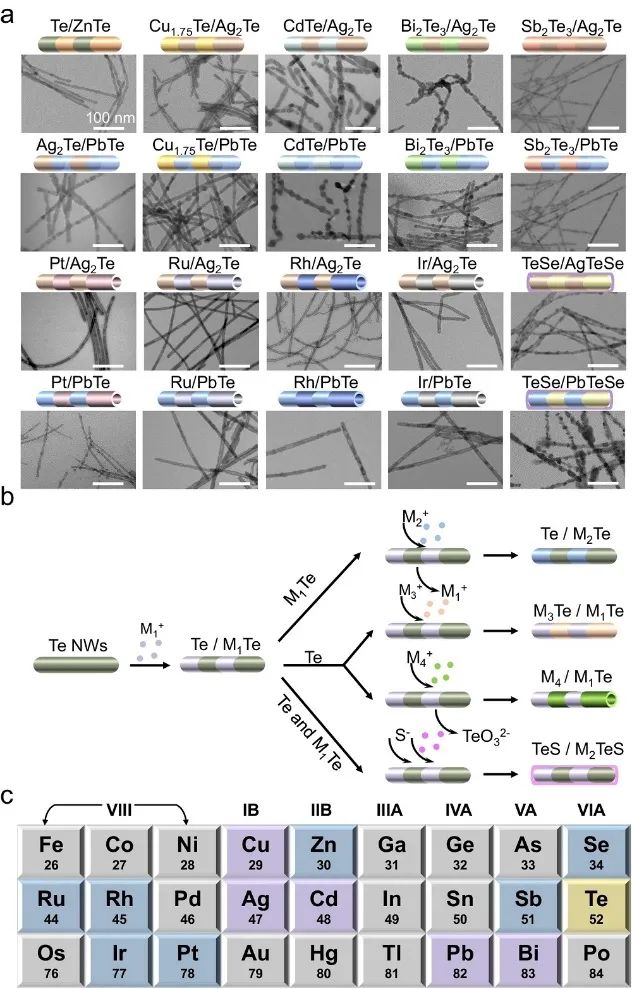

圖4.化學(xué)轉(zhuǎn)化和獲得的1D SHs

作者選擇Ag₂Te/PbTe SHs作為模型，從概念上展示軸向SHs的性能。對比PbTe基熱電納米材料的低/中溫窗口，Ag₂Te/PbTe SHs在625 K時(shí)的seebeck系數(shù)為159 μV K^-1，功率因數(shù)達(dá)到130 μW m^-1 K²。值得注意的是，由于界面的非均質(zhì)性，Ag₂Te/PbTe SHs比PbTe-Ag₂Te NW混合物具有更高的功率因數(shù)。載流子在SHs中的軸向運(yùn)動(dòng)，特別是從Ag₂Te到PbTe的躍遷，會(huì)在異質(zhì)界面處出現(xiàn)能量態(tài)不匹配的問題。

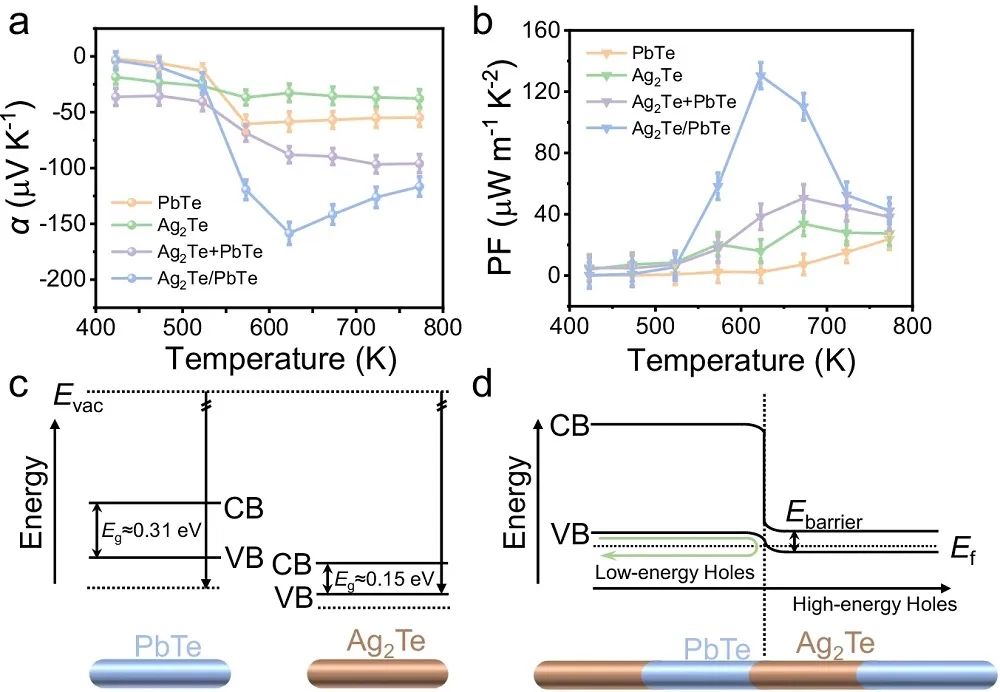

圖5. Ag₂Te/PbTe 1D SHs的熱電性能和能帶結(jié)構(gòu)

文獻(xiàn)信息

Stress-induced ordering evolution of 1D segmented heteronanostructures and their chemical post-transformations. Nature Communications, 2024, DOI: 10.1038/s41467-024-47446-7.

原創(chuàng)文章，作者：Gloria，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/04/25/d68f950732/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

中科大俞書宏院士/倪勇/劉建偉，最新Nature子刊！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

中科大俞書宏院士/倪勇/劉建偉，最新Nature子刊！

相關(guān)推薦
