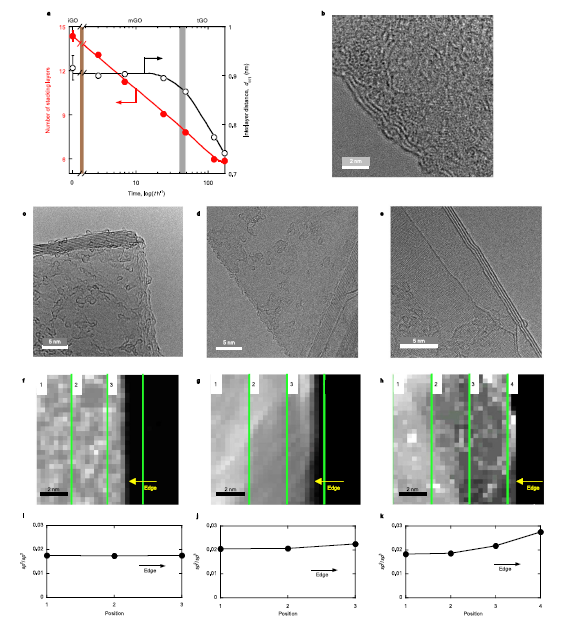

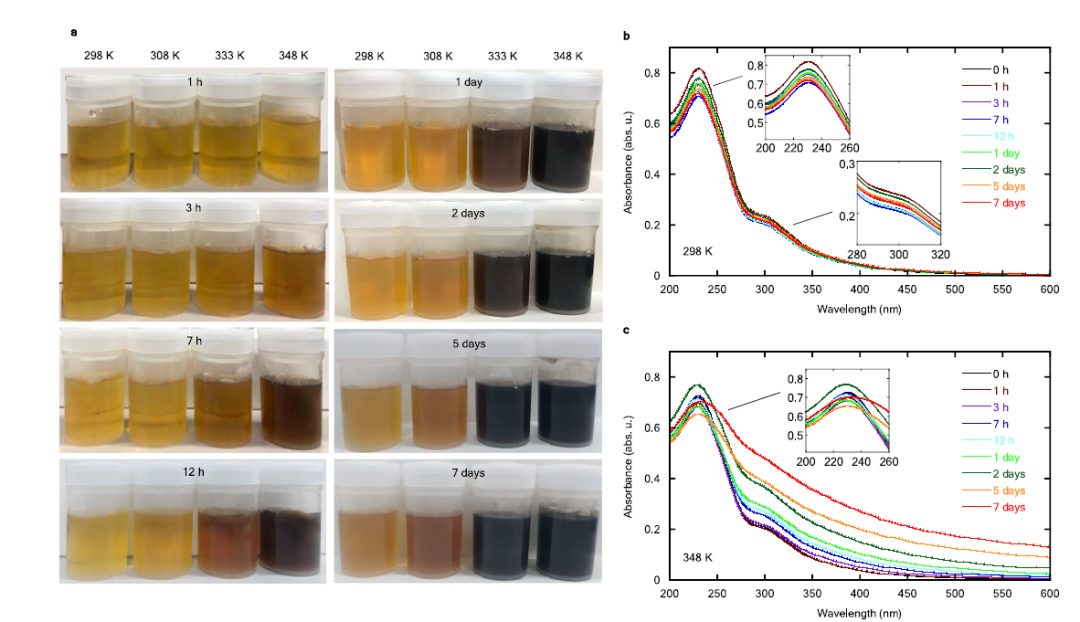

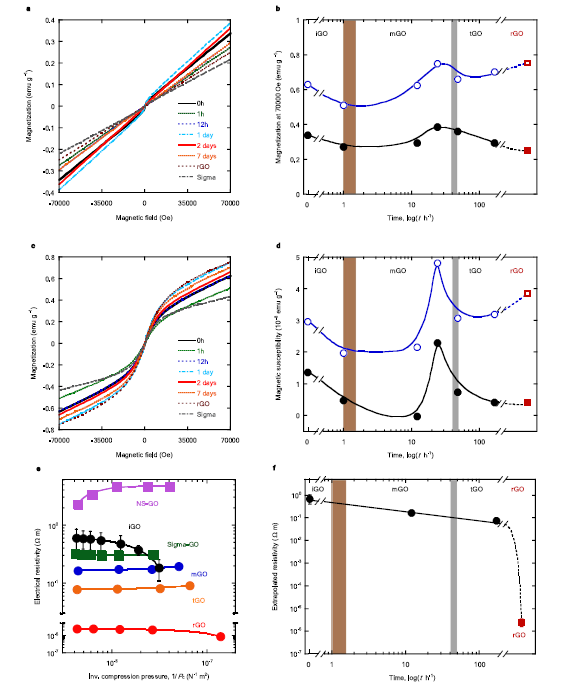

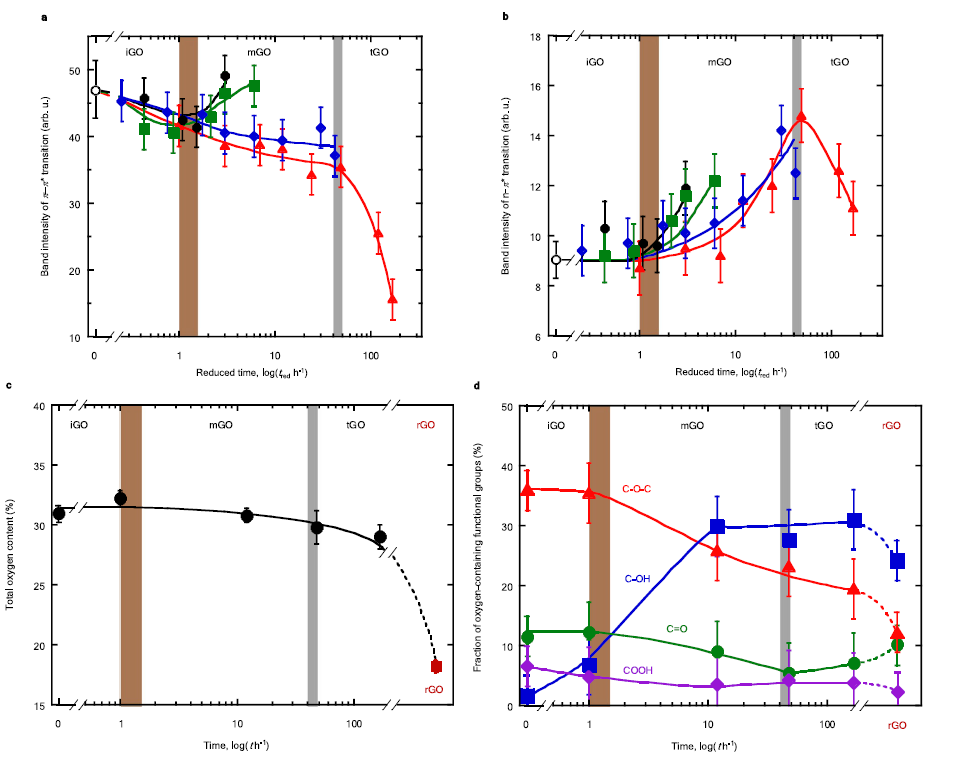

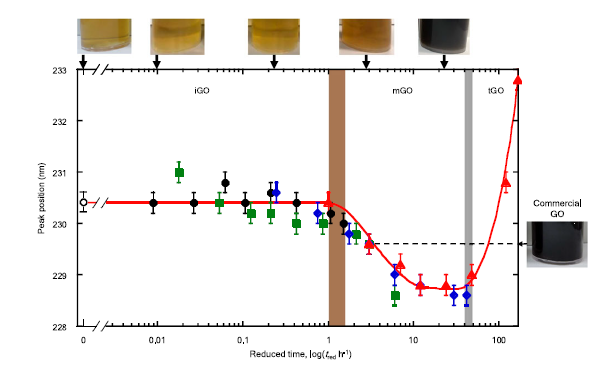

隨著對氧化石墨烯(GO)的研究不斷深入,人們對其引人入勝的物理化學(xué)性質(zhì)和廣泛應(yīng)用的關(guān)注日益增加。GO作為一種多功能材料,在電子器件、超級電容器、脫鹽膜、復(fù)合材料、電催化劑、催化劑支撐材料、氣體傳感器以及醫(yī)療治療等領(lǐng)域都展現(xiàn)出了潛在的重要性。盡管GO具有獨特的單原子層結(jié)構(gòu),它含有各種氧功能團(OFG),如環(huán)氧、羥基和羧基等,這些功能團賦予了GO優(yōu)異的界面性能,但也導(dǎo)致了其不穩(wěn)定性。由于GO的不穩(wěn)定性,其膠體懸浮液往往會在常溫下發(fā)生自發(fā)反應(yīng),使其顏色從淺褐色變?yōu)楹谏@限制了其在實際應(yīng)用中的穩(wěn)定性和可控性。成果簡介為了解決這一問題,信州大學(xué)Katsumi Kaneko等教授聯(lián)合在Nature communications期刊發(fā)題為“Transient chemical and structural changes in graphene oxide during ripening”的研究論文。本論文中作者對GO的氧化過程進行了深入研究,試圖識別其不同的化學(xué)和結(jié)構(gòu)階段,并深入了解和控制其不穩(wěn)定性。通過分析不同溫度下氧化的GO膠體的自發(fā)變化,科學(xué)家們發(fā)現(xiàn)了GO存在固有狀態(tài)、亞穩(wěn)狀態(tài)和瞬態(tài)狀態(tài)等三種獨特狀態(tài)。進一步研究表明,GO的化學(xué)和結(jié)構(gòu)變化會影響其穩(wěn)定性和性能,而延長GO膠體的壽命則成為解決這一問題的關(guān)鍵。圖文導(dǎo)讀圖1研究了氧化石墨烯(GO)在氧化過程中的光學(xué)性質(zhì)變化。在圖1a中,展示了在不同溫度和持續(xù)時間下氧化的GO膠體的照片。未氧化的GO膠體(0小時)呈黃褐色,經(jīng)過一定時間的氧化后,顏色發(fā)生了明顯變化。在333K和348K下氧化3小時后,顏色從黃褐色變?yōu)闇\褐色;而在348K下氧化2天后,顏色變?yōu)楹谏?98K下仍然是淺褐色。在298K下氧化7天后,觀察到了輕微的顏色變化,而在333K和348K下氧化的GO膠體變成了黑色。在圖1b和c中,展示了在不同溫度下不同持續(xù)時間氧化的GO膠體的紫外-可見吸收光譜。未氧化的GO膠體(0小時)在230.4±0.2nm處顯示出主要吸收峰,該峰被歸屬為芳香族C-C鍵的躍遷;在約300nm處觀察到的寬肩被歸因于C=O鍵的躍遷。在不同溫度下不同持續(xù)時間氧化的GO膠體的吸收光譜均有所變化。在298K和308K下氧化的GO膠體的吸收光譜變化不明顯。但是,在333K和348K下氧化的GO膠體的吸收光譜中,可見區(qū)域的寬肩強度隨著氧化時間的增加而增加,導(dǎo)致由于GO的深色而出現(xiàn)直到600nm的寬吸收尾巴。這些結(jié)果揭示了在不同溫度下氧化過程中GO膠體的光學(xué)性質(zhì)發(fā)生的變化。圖1. GO膠體光學(xué)性質(zhì)的變化圖2的實驗旨在研究不同氧化時間下氧化石墨烯(GO)膠體的峰位變化情況。在圖2a中研究者觀察到不同溫度下氧化的GO膠體的過渡峰位隨著時間的變化。結(jié)果顯示,在低溫度下(298K),GO的峰位基本保持不變,而在較高溫度下(308K、333K和348K),隨著氧化時間的增加,峰位出現(xiàn)不同程度的變化。特別是在348K下,GO的峰位在1小時后發(fā)生明顯的藍移,40小時后達到最大值,之后出現(xiàn)了紅移。在圖2b中,研究者展示了過渡的峰位隨著氧化時間的變化。結(jié)果表明,隨著氧化時間的增加,不同溫度下氧化的GO膠體的峰位出現(xiàn)了不同程度的變化。特別是在348K下氧化的GO,峰位的變化最為顯著。這些實驗結(jié)果揭示了GO膠體在氧化過程中峰位的變化情況,為進一步理解GO的化學(xué)和結(jié)構(gòu)變化提供了重要線索。對GO氧化過程中峰位變化的深入研究,有助于我們更好地理解GO的不穩(wěn)定性,并為GO在各種應(yīng)用中的調(diào)控和優(yōu)化提供了重要參考。圖2.?隨著氧化時間的峰值位置變化圖3展示了不同溫度下氧化不同持續(xù)時間的氧化石墨烯(GO)膠體的π-π躍遷峰位的減少時間(tred)情況。通過對峰位的定量分析,可以提供有關(guān)氧化過程的信息。在圖3中,通過將峰位時間壓縮至達到229.6nm時的氧化時間(除348K外),得到了減少的時間曲線。這個峰位對應(yīng)于初始和最低峰位之間的中間能量。假設(shè)GO隨著相同的時間軌跡變化,無論氧化溫度如何,然后引入了一個確定的能量水平,以引入一個減少的時間。在229.6nm處的峰位時,298、308、333和348K的氧化時間分別為336、168、12和3小時,時間壓縮比分別為1/122(298K)、1/56(308K)和1/4(333K)。這些結(jié)果提供了GO膠體的不同氧化狀態(tài)的信息,有助于進一步理解GO的結(jié)構(gòu)變化和穩(wěn)定性。圖3.?不同溫度氧化的GO膠體π-π躍遷峰值位置的減少時間過程圖4的實驗旨在探究GO在氧化過程中結(jié)構(gòu)和氧含功能團(OFGs)的變化。在a、b部分,研究者觀察到在iGO和mGO區(qū)域,π-π過渡的強度逐漸減小,而在tGO區(qū)域急劇下降。與之相反,n-π過渡的強度在iGO區(qū)域基本保持不變,在mGO區(qū)域隨減少時間而增加,然后在tGO區(qū)域達到最大值后減小。這表明在氧化過程中,GO的π-共軛結(jié)構(gòu)經(jīng)歷了部分脫附和石墨狀結(jié)構(gòu)的生長。這些結(jié)果為我們深入理解GO氧化過程中的結(jié)構(gòu)演變提供了重要線索。在c、d部分,研究者通過XPS測定了GO的總氧含量以及氧含功能團的組成變化。結(jié)果顯示,隨著氧化時間的增加,GO的總氧含量逐漸減少。同時,氧含功能團的組成也發(fā)生了變化,環(huán)氧基和羥基的含量逐漸減少,而酮基和羧基的含量則有所增加。這些結(jié)果進一步證實了GO在氧化過程中的化學(xué)結(jié)構(gòu)發(fā)生了顯著變化,有助于我們更全面地理解GO的性質(zhì)和行為。圖4. 氧化過程中結(jié)構(gòu)和OFG的變化圖5展示了研究者對GO在不同狀態(tài)下的磁性和電性能進行了系統(tǒng)研究。為了理解GO的磁性質(zhì),研究者對冷凍干燥后的樣品進行了磁性測量,以排除水分散體和測量期間的影響。在圖中,a和b部分展示了GO在不同溫度下(298 K和1.8 K)以及不同氧化時間下的磁滯回線和磁化強度的變化。結(jié)果表明,GO和rGO表現(xiàn)出順磁性行為,而磁化強度和磁化率隨著氧化時間的增加而變化。在c和d部分展示了磁化強度和磁化率隨時間的變化趨勢,表明iGO的值隨著氧化時間的增加而降低,而mGO的值達到最大值,tGO的值逐漸下降。這些結(jié)果揭示了GO不同狀態(tài)下的磁性質(zhì)變化,與OFGs的變化密切相關(guān)。此外,研究者還通過雙電極法測量了GO的電性能,結(jié)果顯示了不同狀態(tài)下GO樣品的電阻率隨壓縮壓力的變化趨勢。壓縮過程改善了mGO和tGO之間的顆粒接觸,導(dǎo)致它們的電阻率略微降低,而iGO的電阻率則隨著壓力的增加而增加。此外,在f部分,研究者對電阻率與壓力的倒數(shù)關(guān)系進行了外推,揭示了GO在不同氧化狀態(tài)下的電阻率變化趨勢。圖5.?在348K氧化和rGO中的凍干GO的磁性和電性質(zhì)圖6a展示了來自X射線衍射(XRD)的GO和rGO平均層數(shù)和層間距的變化。平均疊層數(shù)是從疊層高度(Lc)和層間距計算得到的。在氧化過程中,平均疊層數(shù)單調(diào)減少,表明GO在水介質(zhì)中自發(fā)剝離。未經(jīng)氧化的GO的初始疊層數(shù)為14,經(jīng)過7天的氧化后變?yōu)?。所有三種GO狀態(tài)都經(jīng)歷了剝離。在iGO和mGO區(qū)域,層間距不變,但在氧化7天后,tGO區(qū)域的層間距降至0.74 nm,接近rGO的層間距(0.71 nm)。圖6b顯示了未經(jīng)氧化的GO的透射電子顯微鏡(TEM)圖像,顯示出無序?qū)拥寞B層結(jié)構(gòu)。Erickson等人通過TEM觀察到了GO的片內(nèi)混合結(jié)構(gòu)的氧化和π共軛石墨區(qū)域。很難觀察到無序?qū)拥男∽兓蝗欢邷赝嘶鸷笥^察無序結(jié)構(gòu)提供了一個有效的方法來闡明這些差異,因為高溫退火會強調(diào)無序結(jié)構(gòu)的任何結(jié)構(gòu)差異,這被稱為遺傳效應(yīng)。在2073 K的Ar氣氛下,對348 K氧化2天和7天的GO進行了退火以觀察其結(jié)構(gòu)變化。氧化后的明顯結(jié)構(gòu)差異是顯著的(圖6c–e),在疊層層數(shù)和表面平整度方面存在顯著差異。長時間氧化會減少疊層層數(shù)并產(chǎn)生更光滑的表面。從XRD確定的平均疊層數(shù)也隨氧化而減少,與TEM觀察結(jié)果一致,如表1所總結(jié)的。電子能損譜(EELS)對碳材料可以提供sp2/sp3比率。從圖6f–h中指出的位置的比率是從補充圖8中sp2(π)和sp3(σ)的區(qū)域獲得的,按照一個已建立的程序。位置編號和測量區(qū)域也顯示在補充圖8中。圖6i–k顯示了GO中石墨烯片的邊緣區(qū)域的sp2/sp3比率。圖6i,j沒有顯示出sp2/sp3比率的顯著變化,但圖6k顯示出朝向石墨烯片邊緣的比率明顯增加。盡管從邊緣和塊部位獲得的EELS信號之間的差異很小,但在氧化后7天的348 K下,GO邊緣處的較高sp2/sp3比率是可靠的。圖6.?GO氧化后的結(jié)構(gòu)變化總結(jié)展望本研究通過系統(tǒng)性的實驗和分析揭示了氧化石墨烯(GO)在不同氧化狀態(tài)下的結(jié)構(gòu)和性質(zhì)的變化,從而提供了對其不穩(wěn)定性的深入理解。研究者發(fā)現(xiàn),GO在氧化過程中存在著三種狀態(tài):內(nèi)在狀態(tài)(iGO)、亞穩(wěn)狀態(tài)(mGO)和瞬態(tài)狀態(tài)(tGO),并且這些狀態(tài)之間存在明顯的結(jié)構(gòu)和性質(zhì)差異。通過分析這些差異,研究者發(fā)現(xiàn)了GO在不同狀態(tài)下的磁性和電性質(zhì)的變化規(guī)律,進一步揭示了GO的結(jié)構(gòu)與性質(zhì)之間的關(guān)聯(lián)。此外,研究者還提出了一種有效的方法來抑制GO在氧化過程中的不穩(wěn)定性,為其在各種應(yīng)用領(lǐng)域的進一步開發(fā)提供了重要的參考。這些發(fā)現(xiàn)不僅有助于深化對GO本身性質(zhì)的理解,還為其在能源、電子器件、材料工程等領(lǐng)域的應(yīng)用提供了重要的科學(xué)指導(dǎo)和技術(shù)支持。文獻信息Otsuka, H., Urita, K., Honma, N. et al. Transient chemical and structural changes in graphene oxide during ripening. Nat Commun 15, 1708 (2024).
