末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

廈門大學鄭南峰/陶華冰團隊，最新AM！

? 頂刊 ? 閱讀 41
廈門大學鄭南峰/陶華冰團隊，最新AM！
第一作者：Han Liu
通訊作者：鄭南峰，陶華冰
通訊單位：廈門大學
論文速覽
本研究針對質子交換膜水電解（PEMWE）技術中存在的高成本、效率不足和壽命短的問題，識別了由陰極催化劑層（ACL）中離聚物的動態變化引起的PEMWE的一個重要退化機制，這是一種純機械的微觀結構退化。
研究發現，與傳統理解相反，ACL的微觀結構并非靜態，而是由于局部膨脹/蠕變/遷移，微孔傾向于被離聚物占據，特別是在ACL/PTL（多孔傳輸層）界面附近，它們形成反應物/產物對的傳輸通道。因此，ACL在PTL/ACL界面增加離聚物會表現出快速且持續的退化。
此外，研究還發現ACL的微觀結構與催化劑墨水之間存在密切的相關性。通過調整催化劑墨水的微觀行為，成功優化了ACL中的離聚物分布，減少了ACL/PTL界面的離聚物并豐富了ACL/PEM界面的離聚物，當在2.0 A/cm2和80℃下操作時，將衰減率降低了三倍。這些發現為實現低成本制氫提供了一種通用方法。
圖文導讀
廈門大學鄭南峰/陶華冰團隊，最新AM！

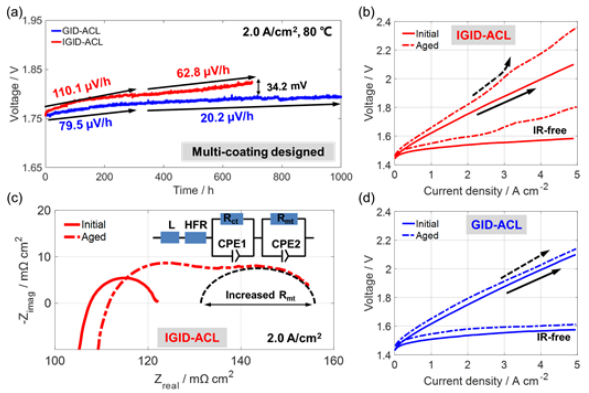

圖1：兩種設計的ACL在700小時耐久性測試中的電化學性能對比
廈門大學鄭南峰/陶華冰團隊，最新AM！
圖2：通過調整催化劑墨水的微觀行為來一步制備GID-ACL的過程，以及催化劑墨水中離聚物和催化劑的分布情況。
廈門大學鄭南峰/陶華冰團隊，最新AM！

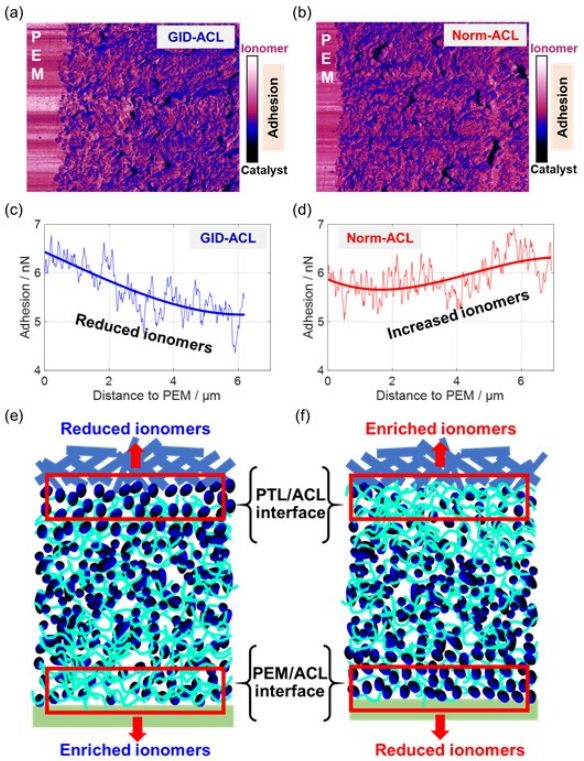

圖3：AFM在空氣中對ACL內部的離聚物布進行了表征，顯示了GID-ACL和Norm-ACL的離聚物沿截面的梯度分布。
廈門大學鄭南峰/陶華冰團隊，最新AM！

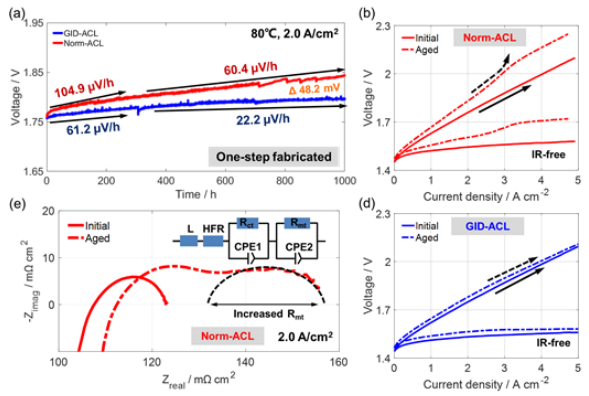

圖4：對比了GID-ACL和Norm-ACL的降解行為，GID-ACL在耐久性測試中顯示出更低的降解率和過電位。
廈門大學鄭南峰/陶華冰團隊，最新AM！
圖5：LP-AFM對老化后的GID-ACL和Norm-ACL進行了詳細的結構表征，揭示了兩種ACL結構的退化機制。
廈門大學鄭南峰/陶華冰團隊，最新AM！

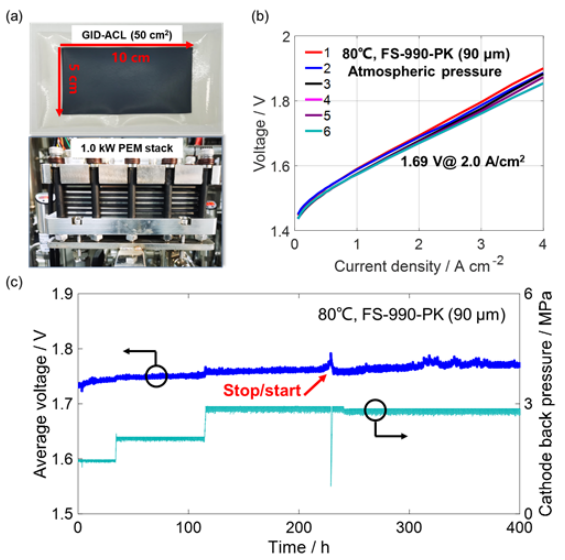

圖6：在1.0 kW PEM堆中使用GID-ACL的PEMWE性能和耐久性測試結果。
總結展望
本研究的亮點在于通過優化催化劑墨水的微觀行為，成功制備了具有梯度離聚物分布的ACL結構，顯著提高了PEMWE的穩定性和耐久性。實驗數據表明，在2.0 A/cm2和80℃的條件下，優化后的GID-ACL結構相較于傳統結構，耐久性提高了三倍。
這一發現為設計更高效、更穩定的PEMWE催化劑層提供了新的策略，并有助于推動PEMWE技術在能源應用中的商業化進程。未來的研究可以進一步探索具有更高機械穩定性的ACL結構，以實現更長壽命的PEMWE系統。
文獻信息
標題：Optimizing Ionomer Distribution in Anode Catalyst Layer for Stable Proton Exchange Membrane Water Electrolysis
期刊：Advanced Materials
DOI：10.1002/adma.20240278

原創文章，作者：wang，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/05/06/db8b4544a4/

贊 (0)

相關推薦

主站蜘蛛池模板： 濉溪县| 集安市| 阿合奇县| 禹州市| 江孜县| 抚松县| 桓仁| 舞阳县| 宝丰县| 德江县| 富裕县| 麟游县| 仲巴县| 遵义县| 平潭县| 万盛区| 寻乌县| 竹山县| 象州县| 盐山县| 张家口市| 丰镇市| 平顺县| 无锡市| 嘉鱼县| 麻城市| 芜湖县| 平乡县| 拉萨市| 瑞昌市| 乌恰县| 鄂州市| 石柱| 玉门市| 周口市| 赣州市| 郓城县| 开原市| 抚宁县| 白沙| 莱州市|
