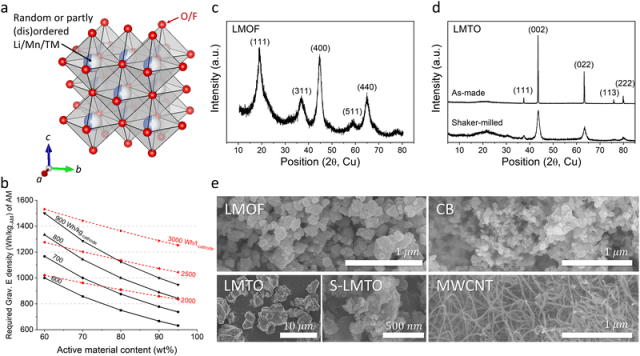

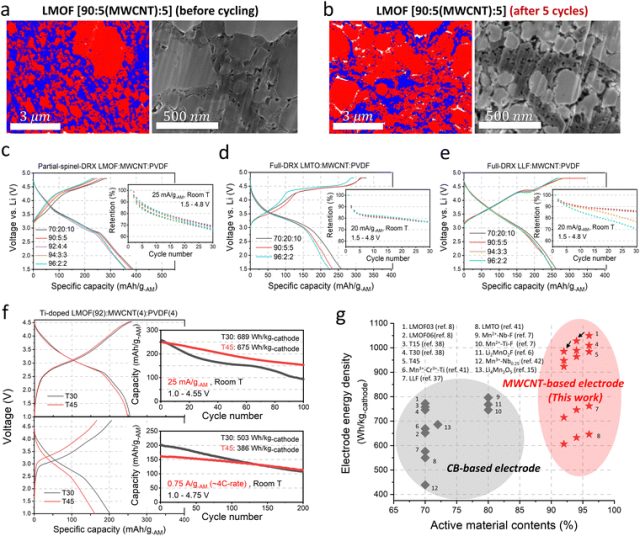

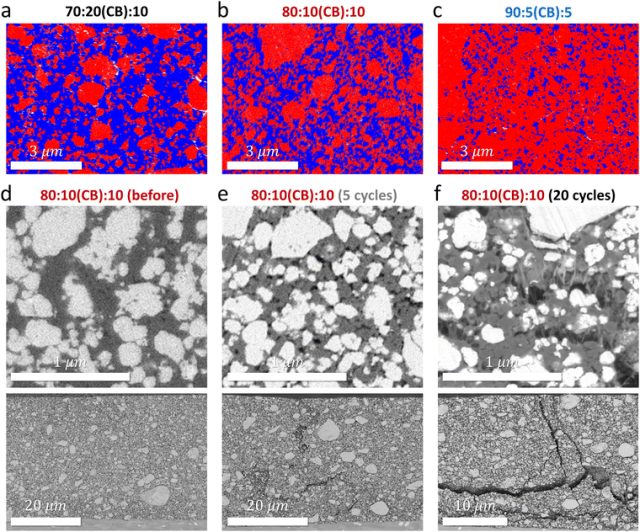

第一作者:Eunryeol Lee,a Dae-Hyung Lee通訊作者:Dong-Hwa Seo, Jinhyuk Lee通訊單位:韓國蔚山科學(xué)技術(shù)院,加拿大麥吉爾大學(xué)論文速覽隨著全球電動汽車和大規(guī)模能量存儲系統(tǒng)的轉(zhuǎn)型,對鋰離子電池(LIBs)的需求日益增長,迫切需要尋找成本效益高且資源豐富的替代品來替代現(xiàn)有的基于鈷/鎳的陰極材料(例如LiNi0.6Mn0.2Co0.2O2)。錳基無序巖鹽(Mn-DRXs)因其低成本和高能量密度(每活性物質(zhì)>900 W h kg-AM-1)被視為有前景的候選材料。本研究通過從材料固有屬性到電極微觀結(jié)構(gòu)的全面研究,解決了Mn-DRXs在活性物質(zhì)集中的電極中遇到的挑戰(zhàn)。研究發(fā)現(xiàn),Mn-DRXs在活性物質(zhì)集中的電極中的失效源于其極低的電導(dǎo)率(10-10–10-8 S cm-1)以及電極體積變化導(dǎo)致的電導(dǎo)網(wǎng)絡(luò)崩潰。通過電導(dǎo)網(wǎng)絡(luò)工程和增強電極機械性能,研究者們展示了幾乎全部活性物質(zhì)的Mn-DRX陰極(~96 wt%-AM),并實現(xiàn)了至今為止報道的最高應(yīng)用級能量密度(~1050 W h kg-cathode–1 )。此外,本研究還揭示了錳含量在Mn-DRXs,電導(dǎo)率和體積變化中的權(quán)衡作用,為無鈷/鎳LIBs技術(shù)提升提供了材料設(shè)計指導(dǎo)。圖文導(dǎo)讀圖1:Mn-DRX陰極材料的晶體結(jié)構(gòu)示意圖、所需質(zhì)量能量密度與活性物質(zhì)含量的關(guān)系、XRD圖譜和掃描電子顯微鏡(SEM)圖像。圖2:不同電極組成下LMOF和LMTO的電壓曲線、容量保持和Nyquist圖,以及LMOF和LMTO的電導(dǎo)率測試結(jié)果。圖3:LMOF/CB/PVDF電極在循環(huán)前后的微觀結(jié)構(gòu),包括SEM-EDS和SEM元素分布。圖4:使用MWCNT和PVDF制備的90:5:5電極的EDS和SEM元素分布,以及不同活性物質(zhì)含量下LMOF、LMTO和LLF的電壓曲線和容量保持。圖5:Mn-DRXs的電導(dǎo)率和體積變化,包括Li+–Mn3+–Ti4+–O2-和Li+–Mn3+–Nb5+–O2-的電導(dǎo)率與Li過量水平的關(guān)系、Mn位點的滲透概率和平均滲透Mn含量,以及不同Mn含量下Mn-DRX陰極的首次充電體積變化。總結(jié)展望 具有近全活性物質(zhì)含量(>95 wt%-AM)的Mn-DRX陰極,是對以往文獻(xiàn)中70-80 wt%-AM范圍的重要進(jìn)步,實現(xiàn)了迄今為止報道的最高應(yīng)用級能量密度。通過深入理解活性物質(zhì)集中的Mn-DRX陰極中的失效機制,研究者們能夠解決包括材料固有屬性和電極微觀結(jié)構(gòu)問題。Mn-DRX陰極在活性物質(zhì)集中時的失效可以歸因于其極低的固有電導(dǎo)率和電化學(xué)疲勞現(xiàn)象,如電極內(nèi)的孔隙增長和裂紋擴展。這些挑戰(zhàn)來自于Mn-DRXs的大量體積變化和粉碎的形態(tài),最終導(dǎo)致電極內(nèi)電導(dǎo)網(wǎng)絡(luò)的崩潰,從而限制了它們的電化學(xué)性能。通過使用多功能碳和粘合劑建立強大的電導(dǎo)網(wǎng)絡(luò),研究者們實現(xiàn)了幾乎全部活性物質(zhì)的Mn-DRX陰極,并提高了能量密度至約~1050 W h kg-cathode-1。此外,研究發(fā)現(xiàn)增加Mn-DRXs中的Mn含量可以提高電導(dǎo)率,但同時也加劇了循環(huán)過程中的體積變化。這種權(quán)衡強調(diào)了通過補充電極級工程解決高活性物質(zhì)集中的Mn-DRX陰極中的復(fù)雜電-化學(xué)-機械失效的重要性,而不僅僅依賴于Mn-DRXs的成分工程。總體而言,這項研究工作將Mn-DRX研究推進(jìn)到更高的技術(shù)準(zhǔn)備水平,為開發(fā)高能量、近乎全活性物質(zhì)的無鈷/鎳鋰離子陰極鋪平了道路。文獻(xiàn)信息 標(biāo)題:Nearly all-active-material cathodes free of nickel and cobalt for Li-ion batteries期刊:Energy & Environmental ScienceDOI:10.1039/d4ee00551a
