粉嫩虎白扒开视频毛女片,俄罗斯女子学院,男人吃奶摸下的激烈视频

第一作者：Yuxiang Shen, Shuo Wang, Rongtan Li

通訊作者：Houfu Lv, 汪國雄

通訊單位：中國科學院大連化學物理研究所

論文速覽

固體氧化物電解電池（SOECs）是利用CO₂的有前景的方法，但由于反應動力學遲緩和燃料電極穩定性差而面臨重大挑戰。本文提出了一種通過拓撲離子交換策略增強Ir@MnO_x/LSCIr（La_0.7Sr_0.3Cr_0.9Ir_0.1O_3-δ）界面的CO₂電解性能的方法。與原始的Ir@LSCIr界面相比，原位自組裝的Ir@MnO_x/LSCIr界面展現出更高的CO₂活化能力和更容易去除的碳酸鹽中間體，因此在1.6 V下CO₂電解性能提高了42%。

此外，由于Ir@MnO_x/LSCIr陰極的MnO_x殼層的均勻包裹，實現了CO₂電解穩定性的提高。該方法不僅提供了對活性界面動態微觀結構演變的深入理解，而且為合理設計和評估高效金屬/氧化物催化劑用于CO₂電解提供了一條途徑。

圖文導讀

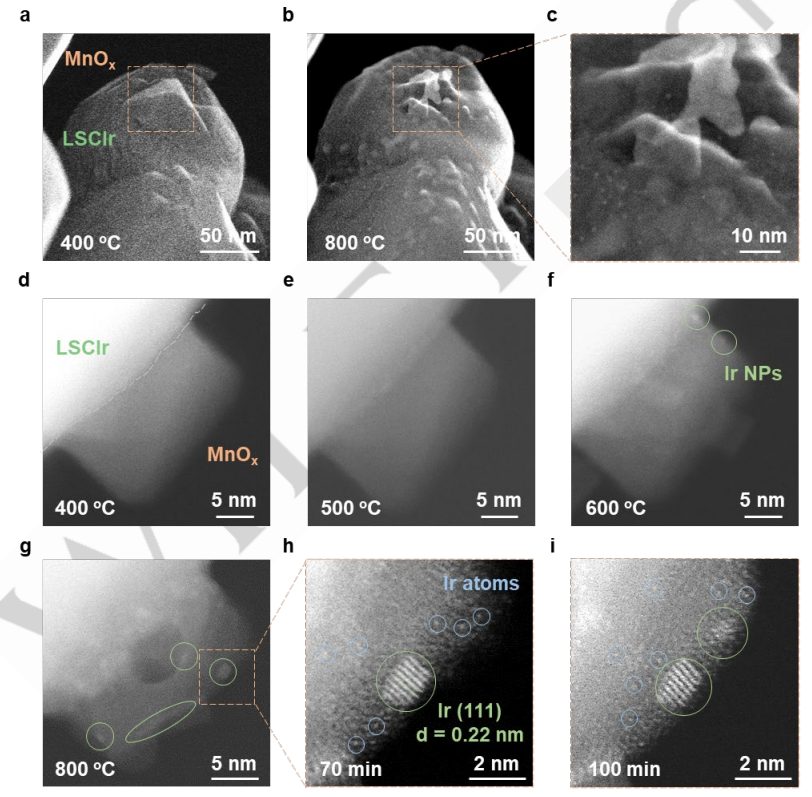

圖1：原位還原過程中Ir@MnO_x界面的自組裝過程

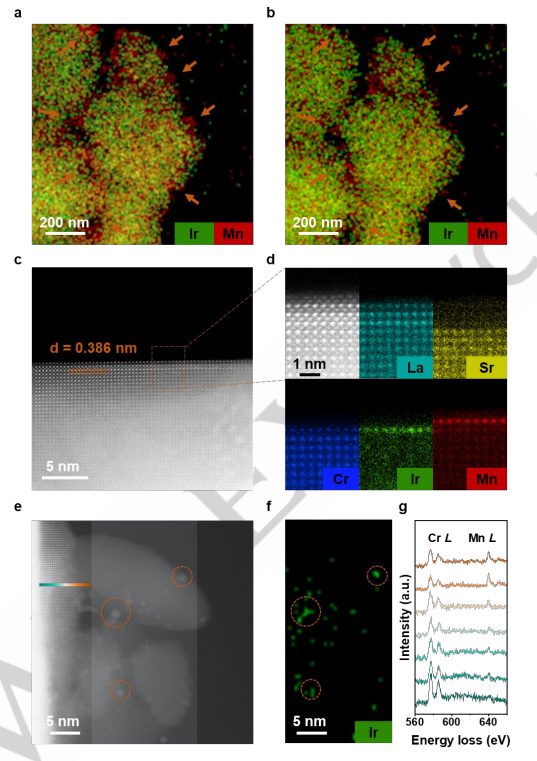

圖2：MnO_x/LSCIr和Ir@MnO_x/LSCIr界面的微觀結構演變，包括能量色散譜（EDS）元素圖和高角環形暗場（HAADF）STEM圖像。

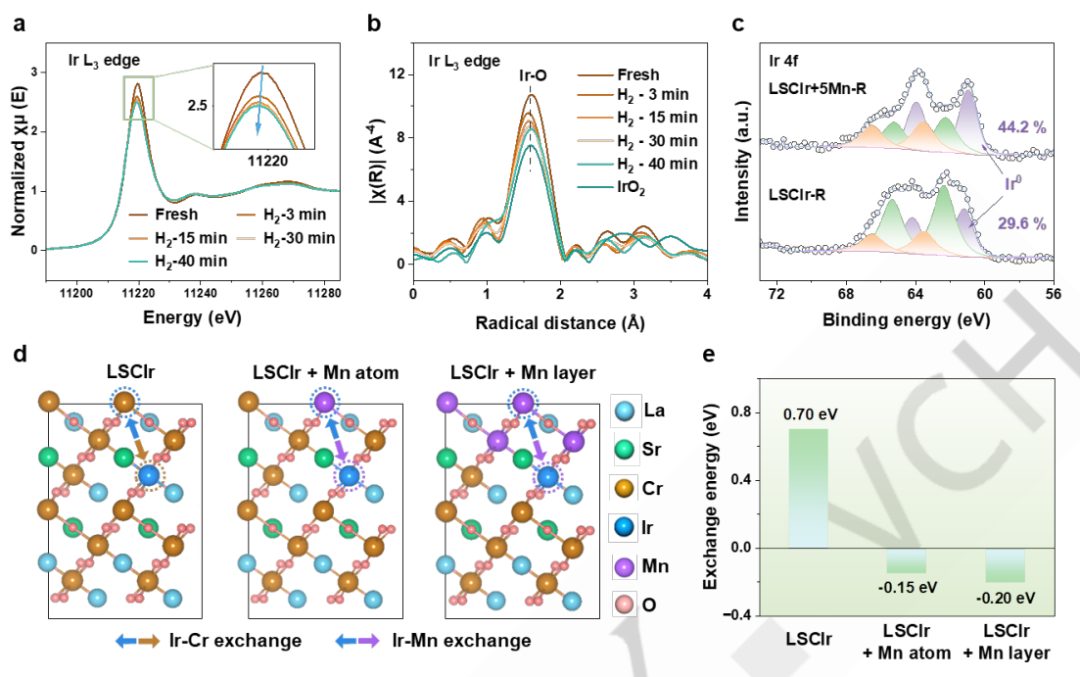

圖3：拓撲析溶過程的原位光譜和DFT計算，包括原位X射線吸收近邊結構（XANES）光譜和相應的傅里葉變換擴展X射線吸收精細結構（FT-EXAFS）光譜，以及Ir 4f的原位近環境壓力X射線光電子能譜（NAP-XPS）光譜。

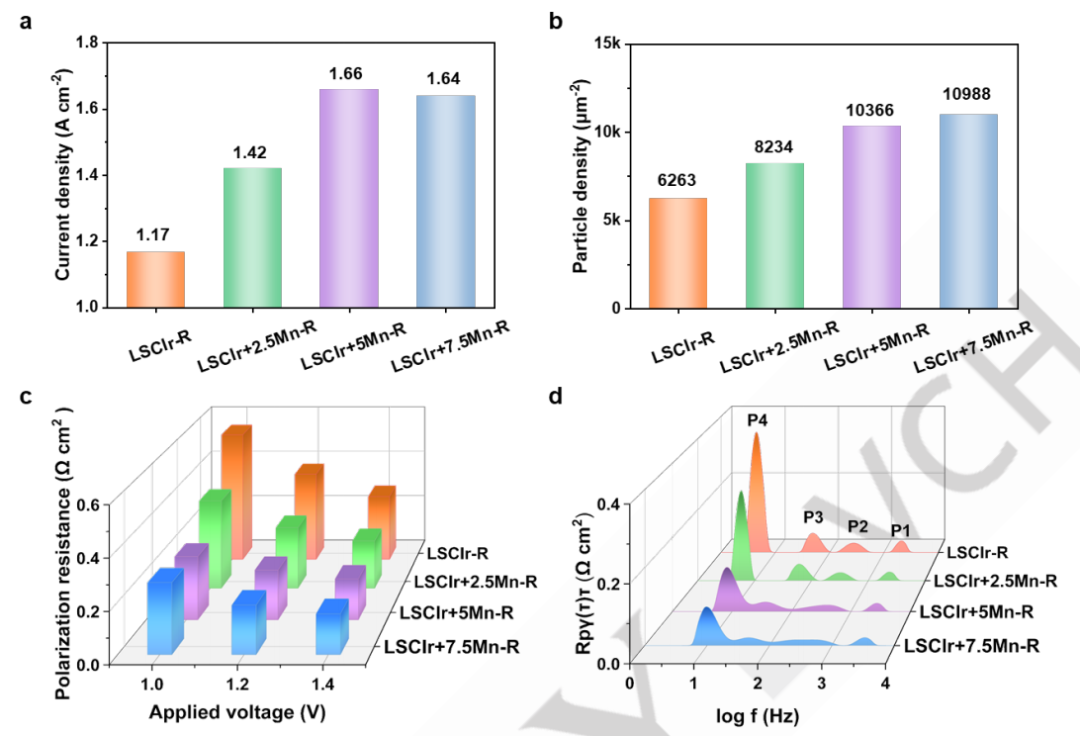

圖4：LSCIr-R和LSCIr+xMn-R陰極的CO₂電解活性，包括電流密度、Ir納米粒子（NPs）密度。

圖5：Ir@MnO_x/LSCIr的原位XAS和NAP-XPS結果和DFT計算

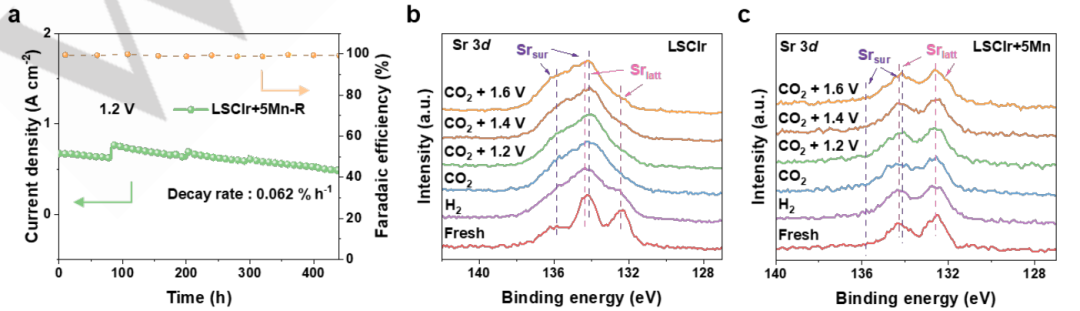

圖6：CO₂電解過程中的穩定性能和表面化學演變，包括LSCIr+5Mn-R電池的穩定性測試。

總結展望

本研究通過界面工程策略提出了一種增強SOECs中CO₂電解催化活性和穩定性的新方法。通過拓撲離子交換促進Ir@MnO_x/LSCIr界面的形成，并提高了結構穩定性，為高效穩定的CO₂電解提供了新的策略。原位STEM、XAS和NAP-XPS測量分析了Ir@MnO_x/LSCIr界面在析溶過程中的動態自組裝過程以及在CO₂電解過程中的演變。

這些自組裝的Ir@MnO_x/LSCIr界面不僅展現了比原始Ir@LSCIr界面更高的CO₂活化能力，而且在1.6 V下CO₂電解性能提升了42%。通過內部B位點Mn離子的補充和外部MnO_x殼層的保護，實現了Ir@MnO_x/LSCIr界面的電催化穩定性。本研究不僅推進了對通過析出過程形成納米粒子（NPs）過程的基本理解，而且為金屬/鈣鈦礦界面在CO₂電解中的調控策略提供了新的視角。

文獻信息

標題：In Situ Self-Assembled Active and Stable Ir@MnO_x/La_0.7Sr_0.3Cr_0.9Ir_0.1O_3-δ Interfaces for CO₂ Electrolysis

期刊：Angewandte Chemie International Edition

DOI：10.1002/anie.202404861

原創文章，作者：wang，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/05/15/3a1075f26a/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

大連化物所汪國雄，最新Angew.!

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

大連化物所汪國雄，最新Angew.!

相關推薦
