亚洲欧美一区二区三区,丽贝卡·弗格森,国产亚洲一区二区手机在线观看

第一作者：Yunling Jiang

通訊作者：鄭堯, 喬世璋

通訊單位：澳大利亞阿德萊德大學

論文速覽

酸性CO₂電還原反應（CO₂RR）在高碳利用效率方面表現出優勢，但在抑制不良析氫競爭和提高多碳（C₂₊）產物選擇性方面面臨巨大挑戰。盡管已知Cu⁰/Cu⁺界面有助于C-C耦合過程，但在強還原性條件和大電流電解操作下不能很好地保持Cu的氧化態。本文提出了一種新的策略，通過在電解液中添加碘（I₂）來保護Cu的氧化態，并在酸性CO₂RR過程中促進動態Cu⁰/Cu⁺界面的形成。

實驗結果表明，在低濃度的K⁺（0.3 M）電解液中，通過添加I₂，能夠在0.4?0.6 A cm^-2的電流密度下實現超過70%的C₂₊產物法拉第效率（FE），比已報道的K+濃度(2-3 M)高出近10倍。這種低K⁺濃度的電解液顯著避免了CO₂傳輸通道中的鹽結晶，增強了電解槽的穩定性。通過表面Pourbaix圖和實驗結果證明，向電解液中添加過量的I₂促進了CuI的生成；

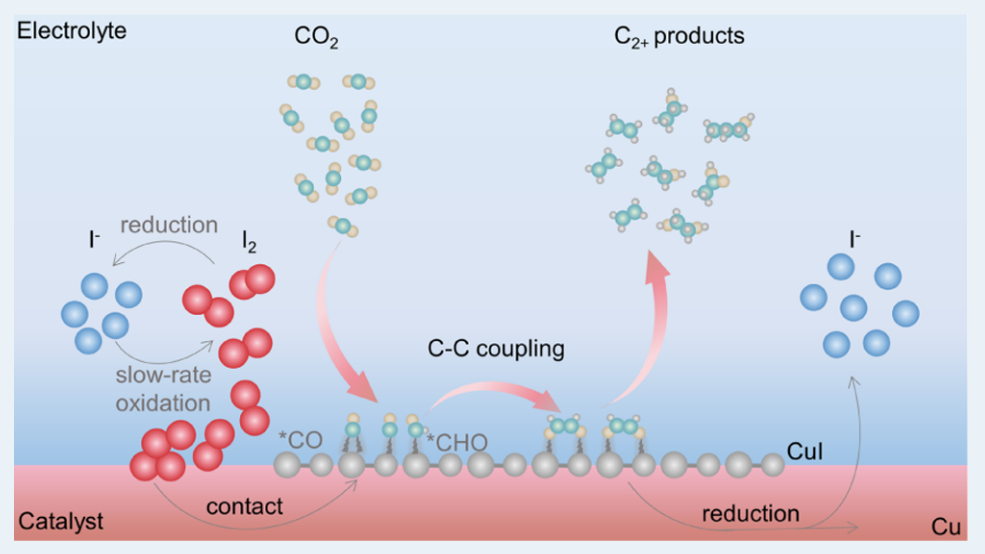

同時，在電化學還原條件下，CuI和金屬Cu共存，表明存在一個Cu → CuI → Cu的氧化還原循環。該循環對于構建動態Cu⁰/Cu⁺界面至關重要，它與*CO反應中間體的吸附緊密相關，并進一步促進了C-C耦合過程。

圖文導讀

圖1：CO₂RR前后催化劑的結構變化，包括XRD圖譜、拉曼光譜、Cu K邊XANES光譜、FT-EXAFS光譜以及Cu的氧化態和Cu-Cu配位數之間的關系。

圖2：不同電解液中納米Cu的CO₂RR性能

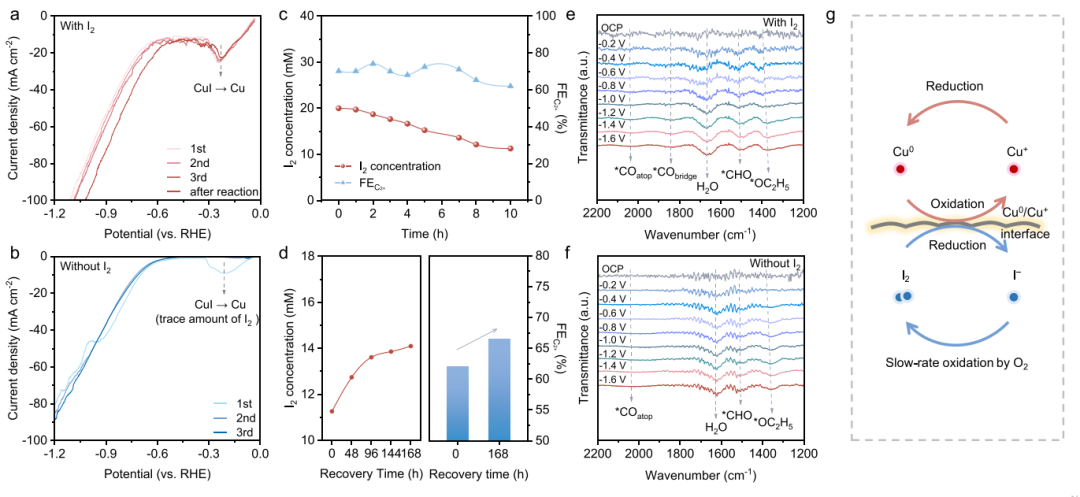

圖3：CO₂RR過程中催化劑和電解液的動態組成變化，包括I₂添加系統的前三次LSV曲線、無I₂組的LSV曲線、I₂濃度變化及其對FE_C2+的影響、I₂濃度的緩慢恢復以及ATR-IR結果的示意圖。

圖4：密度泛函理論（DFT）計算，包括CuI(100)表面自由能與I化學勢的關系、CuI(100)表面的Pourbaix圖。

總結展望

本研究開發了一種通過添加I₂來保護銅的氧化態、構建Cu⁰/Cu⁺界面并促進酸性CO₂RR向C₂₊產物性能提升的策略。即使在低K⁺濃度（0.3 M）下，也能在0.4-0.6 A cm^-2的電流密度下實現超過70%的FE_C2+。

實驗和理論計算結果表明，I₂的引入促進了CuI的形成；同時，在CO₂RR過程中，CuI被還原回Cu。由于I^?在酸性條件下緩慢氧化為I₂，該循環是連續的，確保了催化劑表面動態Cu⁰/Cu⁺界面的形成，并增強了*CO的吸附和隨后的C-C偶聯過程。本工作為保護催化劑的氧化態、構建Cu⁰/Cu⁺表面以及實現低K⁺濃度下酸性CO₂RR的C₂₊產品高選擇性提供了新思路。

文獻信息

標題：Dynamic Cu⁰/Cu⁺ Interface Promotes Acidic CO₂Electroreduction

期刊：ACS Catalysis

DOI：10.1021/acscatal.4c01516

原創文章，作者：wang，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/05/15/4aa24ea468/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

喬世璋?院士課題組，最新ACS Catalysis！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

喬世璋?院士課題組，最新ACS Catalysis！

相關推薦
