趁女朋友洗澡c她闺蜜,久久亚洲精品ab无码播放,欧美XXXX黑人又粗又长

第一作者：Zhouxin Luo, Xiao Han, Zhentao Ma

通訊作者：孫文平，趙國強，林岳

通訊單位：浙江大學，中國科學技術大學

論文速覽

強金屬-載體相互作用（SMSI）對于調節金屬物種的性質至關重要，然而由于難以在團簇尺度上構建SMSI，亞納米金屬團簇的SMSI行為仍然未知。

本文通過在超高真空和相對較低的溫度（300°C）下進行退火處理，成功構建了鉑團簇與非晶態二氧化鈦納米片之間的強金屬-載體相互作用（SMSI）。

原位掃描透射電子顯微鏡觀察揭示了SMSI行為的動態重排過程，首次觀察到鉑原子在非晶態二氧化鈦載體結晶過程中的有序化過程，形成了鉑與二氧化鈦之間的外延界面。這種SMSI狀態即使在400°C的氧化環境下也能保持穩定。

進一步研究表明，二氧化鈦向鉑的電子轉移占據了鉑的5d軌道，這是形成SMSI后鉑/二氧化鈦上CO吸附能力消失的原因。這項工作不僅為在團簇尺度構建SMSI開辟了新的途徑，而且對獨特的SMSI行為有了深入的理解，將刺激負載型金屬團簇在催化應用中的發展。

圖文導讀

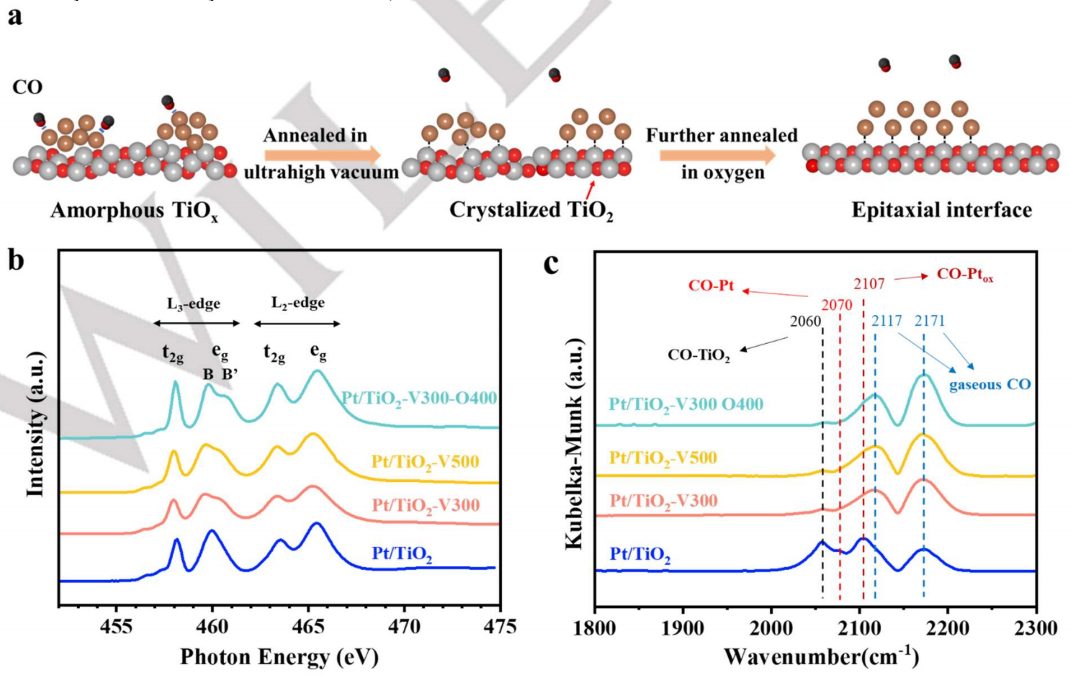

圖1：二氧化鈦負載的鉑團簇中獨特的SMSI行為示意圖，以及Ti L₂₃邊X射線吸收近邊結構（XANES）光譜。

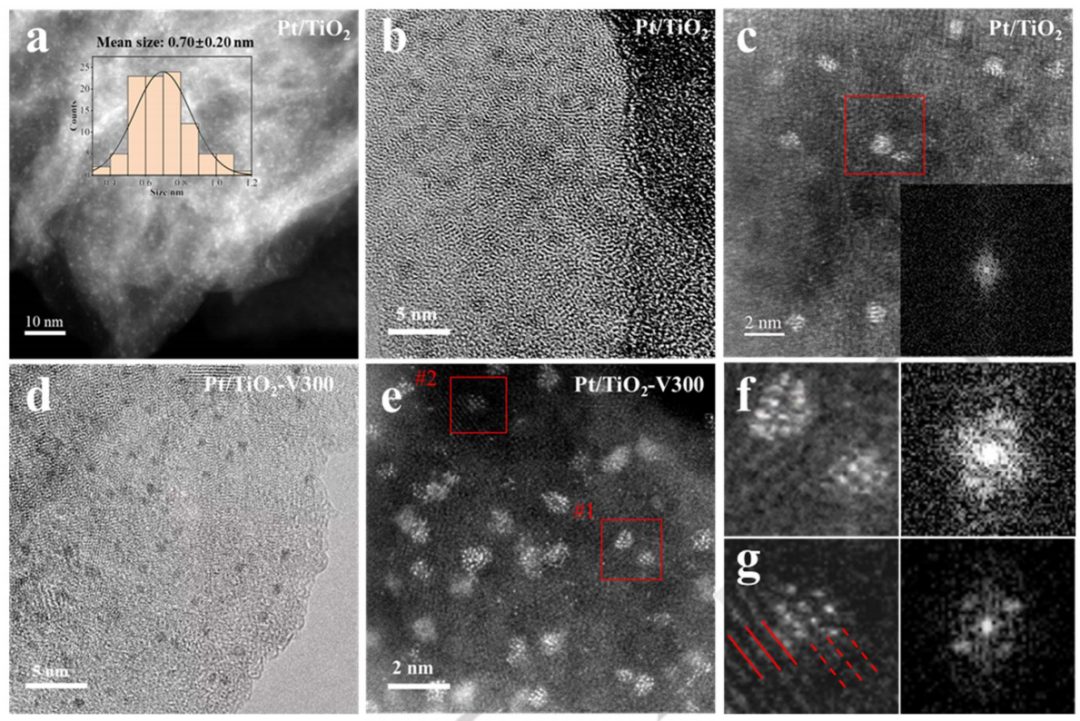

圖2：Pt/TiO₂的低倍AC-HAADF-STEM圖像和亞納米Pt團簇的粒徑分布、高倍AC-HAADF-STEM圖像和所選區域的快速傅里葉變換（FFT）圖像。

圖3：初始狀態Pt/TiO₂的高倍AC-HAADF-STEM圖像和所選區域的FFT圖案。

圖4：Pt/TiO₂、Pt/TiO₂-V300、Pt/TiO₂-V500的Pt 4f X射線光電子能譜（XPS）光譜。

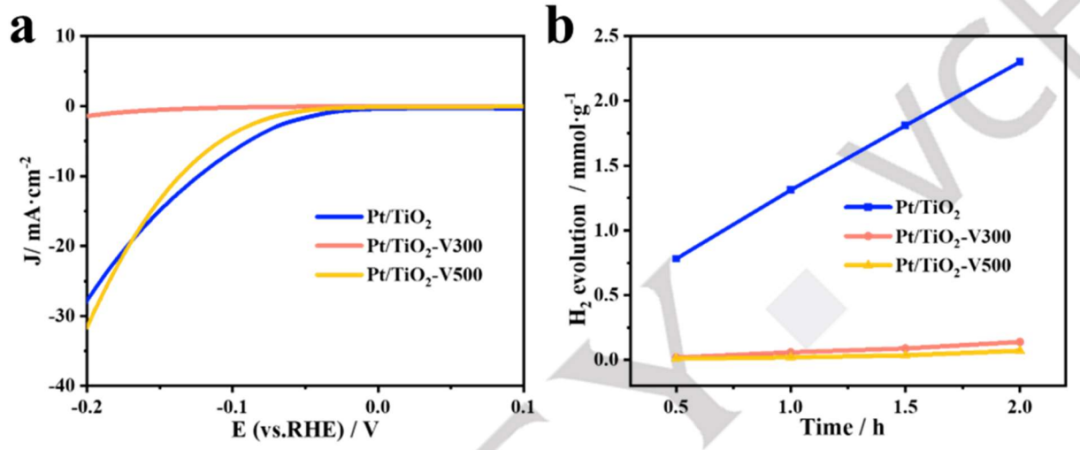

圖5：N₂飽和的0.5M H₂SO₄溶液中，Pt/TiO₂、Pt/TiO₂-V300、Pt/TiO₂-V500催化劑的電催化HER極化曲線。

總結展望

本研究首次在Pt亞納米團簇和非晶態二氧化鈦納米片之間構建了SMSI，并在300°C的低溫度下通過真空退火處理實現了這一點。與典型的SMSI行為不同，Pt團簇與非晶態二氧化鈦載體之間的SMSI主要涉及界面和Pt團簇內部原子的重排。

隨著溫度的升高，二氧化鈦納米片的結晶化導致Pt原子沿著二氧化鈦晶格逐漸排列，形成了外延界面。Pt團簇的SMSI狀態在高溫氧化條件下顯示出意想不到的高穩定性，與Pt納米粒子和載體之間的可逆SMSI狀態形成鮮明對比。從二氧化鈦到Pt的電子轉移占據了Pt的5d軌道，導致了CO吸附能力的喪失以及HER活性的下降。

總體而言，這項工作為在團簇尺度實現SMSI提供了新思路，并為理解亞納米團簇和載體之間的獨特SMSI行為提供了見解。

文獻信息

標題：Unraveling the Unique Strong Metal-Support Interaction in Titanium Dioxide Supported Platinum Clusters for the Hydrogen Evolution Reaction

期刊：Angewandte Chemie International Edition

DOI：10.1002/anie.202406728

原創文章，作者：wang，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/05/26/8a7932f0b5/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

浙大「國家高層次青年人才」聯手中科大「優青」，最新Angew！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

浙大「國家高層次青年人才」聯手中科大「優青」，最新Angew！

相關推薦
