強強聯合！攜手催化理論大牛，科研伉儷再發第8篇Nature Catalysis！浪漫詮釋“邊緣催化”！

成果介紹

鉑納米催化劑常被用于電催化析氫反應。這些納米結構包含不同的表面位點，包括(111)和(100)面以及它們之間的邊緣位點。確定準確的活性位點對于優化催化劑設計至關重要，但仍然具有挑戰性。

加州大學洛杉磯分校段鑲鋒教授、黃昱教授，加州理工學院William A. Goddard III院士等人結合電輸運光譜(ETS)和反應力場(ReaxFF)計算，描繪了鉑納米線上的氫吸附，并揭示了兩個不同的峰：在0.20 V的峰與(111)和(100)面有關，在0.038 V的峰與邊緣位點有關。同時進行的ETS和循環伏安法表明，邊緣位點的吸附與HER的開始一致，表明邊緣位點的關鍵作用。ReaxFF分子動力學計算證實，HER在邊緣位點的活化勢壘較低，轉化頻率高2到4個數量級。堿性介質中的ETS在邊緣位點上的氫吸附受到抑制，導致HER動力學更加緩慢。這些發現解決了鉑表面上不同位點的難以捉摸的作用，為HER催化劑的設計提供了關鍵的見解。

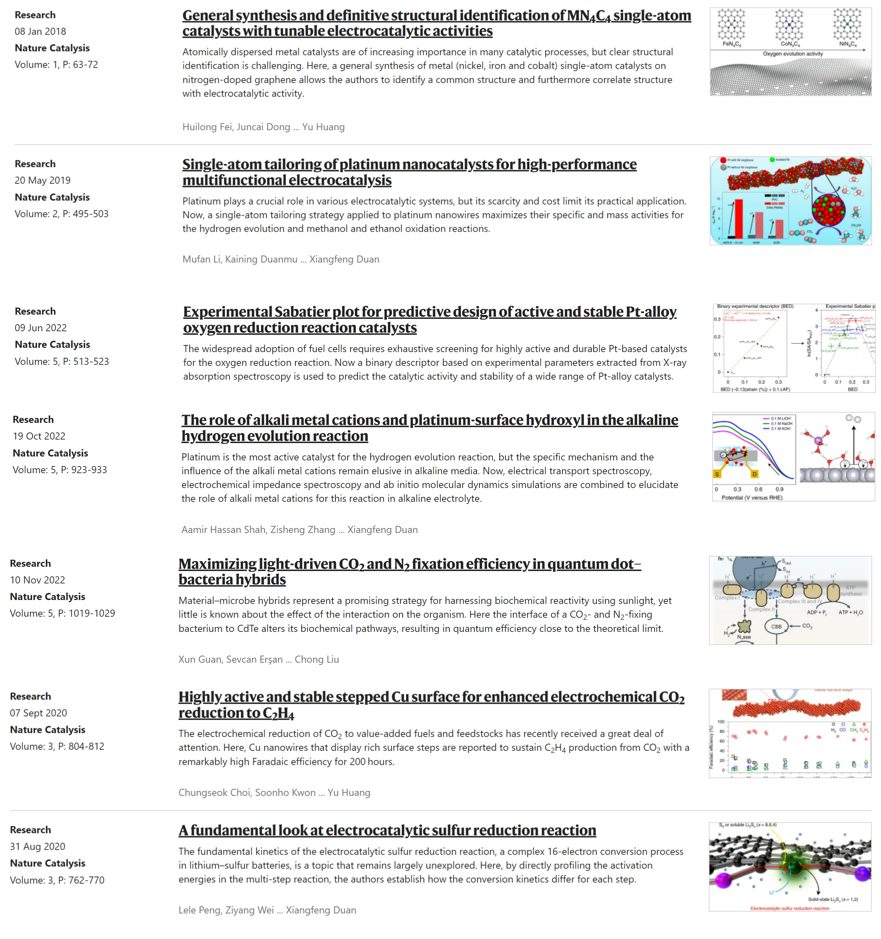

相關工作以《Edge sites dominate the hydrogen evolution reaction on platinum nanocatalysts》為題在《Nature Catalysis》上發表論文。值得注意的是，這也是段鑲鋒教授、黃昱教授共同在《Nature Catalysis》上發表的第8篇論文。

圖文導讀

圖1 探測Pt NWs的ETS實驗裝置

為了確保有效的傳質到Pt NW上，專門設計了一個微流體系統，用于有效地將新鮮電解質傳輸?shù)絇t NW工作電極(圖1a)。在實驗設置中，使用了兩個獨立的電測量通道(圖1b)：(1)在柵極通道中記錄直流電流，用于測量電化學電流(即CV)；(2)在源極漏極通道中施加交流電，同時監測Pt NW電導率。這兩個通道是獨立的，彼此完全解耦，允許在存在大法拉第電流的情況下精確測量電導率。

完全活化的PtNWs的平均直徑為1.90±0.39 nm(圖1d)。圖1e顯示0.23 nm和0.19 nm的晶格間距，分別對應于Pt的(111)和(200)晶面。這表明PtNW表面由四個(111)和兩個(100)面組成，符合平衡結構(圖1f)，并具有Wulff結構預測的最小表面能。

圖2 PtNWs的原位ETS研究

為了探究表面H_ad在HER動力學中的作用，重點研究了H_UPD和H_OPD電位區。在0.1 M HClO₄溶液中，在0.05-0.70 V電位范圍內測量的CV和電導率變化的典型曲線顯示了兩個不同區域Pt電極的共同特征(圖2a)：(1) 0.05-0.40 V發生H_UPD，以及(2) 0.40-0.70 V，即所謂的雙電層區域。

相應的ETS研究表明，雙電層區域的電導率變化很小，但由于表面吸附的水分子逐漸被氫取代，H_UPD區域的電導增加更大。這種電導率的增加與氫覆蓋表面的電子散射效應比水覆蓋表面小的預期是一致的(圖2b)。H_UPD區域的電導率變化與H的總體覆蓋直接相關。因此，電導變化的導數預計與每個電位下的氫吸附電流(即CV)相關。事實上，導函數的變化與氫吸附分支的CV曲線非常相似(圖2c)。特別是，在電導率導數結果中，可以清楚地分辨出0.2 V處常見的H_UPD峰，證明了ETS電導信號對氫吸附電流的高保真重建。

對比CV和電導率導數曲線，H_UPD區域具有高度的一致性(>0.20 V)；然而，發現在HER平衡電位附近，CV電流開始偏離導數電導變化。這種差異可以歸因于在N₂飽和環境下，該電位區域的CV電流中有額外的小HER電流貢獻。這樣的HER電流不會改變表面吸附質的狀態，因此不會產生可測量的ETS信號。為了驗證這一假設，分別計算了氫吸附和解吸過程中消耗的電荷和產生的電荷，發現氫吸附過程中消耗的電荷明顯大于解吸過程中產生的電荷(圖2d)，表明氫吸附過程中有額外的HER電流貢獻。

重要的是，氫吸附和解吸過程之間的起始電位與CV和ETS之間的差異在很大程度上是一致的(圖2c)，證實了這種差異的相似起源。簡而言之，對于N₂飽和溶液中的氫吸附過程，在接近HER平衡電位的電位處會產生少量的H₂，這有助于在表面H_ad之外產生額外的還原電流。相反，在氫解吸過程中，電荷僅來自表面氧化。

通過ETS測量將表面吸附物信號與大HER信號解耦，進而能夠在活性HER過程中探測表面吸附物。為此，將電導率測量掃至HER區域，在此區域產生較大的法拉第電流(圖2e)。HER區域的CV電流比圖2a中的H_UPD電流大得多，因此氫吸附的電流響應完全被HER電流掩蓋，因此無法通過CV方法直接評估。因此，這個電位區域(例如HOPD)的額外氫吸附一直是難以捉摸的。有趣的是，ETS測量顯示電導率持續增加，直到電位為-0.1 V，這表明在該電位區域有額外的表面氫吸附。

通過區分電導率變化，作者發現了兩個氫吸附峰，包括在0.20 V處常見的H_UPD峰和在0.038 V處新的氫吸附峰(圖2f)。考慮到在高于0.05 V電位下吸附的氫通常被指定為H_UPD，將這個0.038 V的新峰指定為H_OPD。特別有趣的是，H_OPD峰值電位與HER電流快速增加的開始時間一致(圖2f)，這表明HOPD在HER過程中起著關鍵作用。

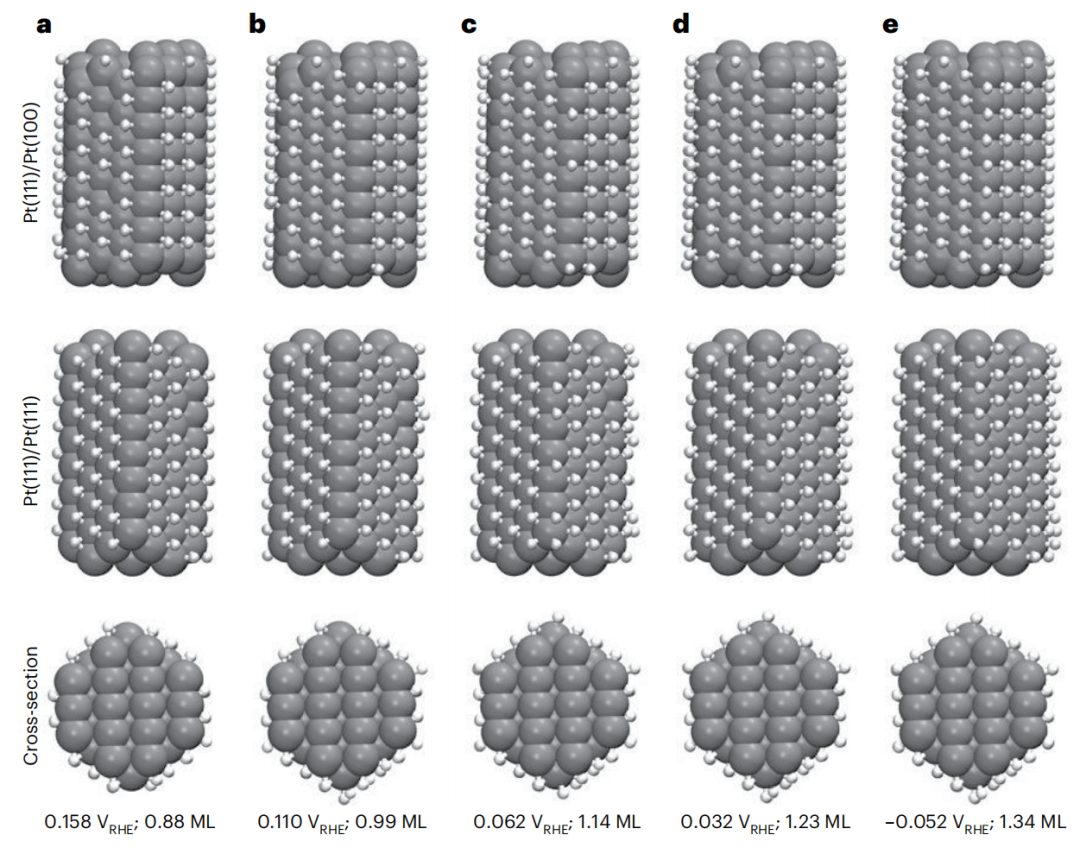

圖3 不同電位下的界面結構和氫的覆蓋

總的來說，ReaxFF計算表明，H_ad覆蓋率隨著電位的降低而增加。為了探索不同表面位點的氫吸附動力學，在不同電位下進行分子動力學分析(圖3)。很明顯，在0.158 V時，氫吸附在Pt(111)和Pt(100)位點上，而邊緣位點仍未被占據(圖3a)。在0.110 V時，氫在Pt(111)和Pt(100)上的覆蓋接近完全覆蓋(單層的0.99%)，并且一些氫原子開始吸附在(111)/(100)邊緣和(111)/(111)邊緣位點上(圖3b)。在接近H_OPD的峰值電位0.062 V時，新吸附的H_ad主要聚集在(111)/(100)和(111)/(111)邊緣(圖3c)。在0.032 V時，兩種類型的邊緣位點都接近完全覆蓋(圖3d)，而在-0.052 V時，所有邊緣位點都被完全覆蓋(圖3e)。

總體而言，觀察到一個兩步式的氫吸附過程，(111)和(100)臺階位點的吸附電位區域與實驗H_UPD區域一致，邊緣位點的吸附電位區域與實驗H_OPD區域接近。

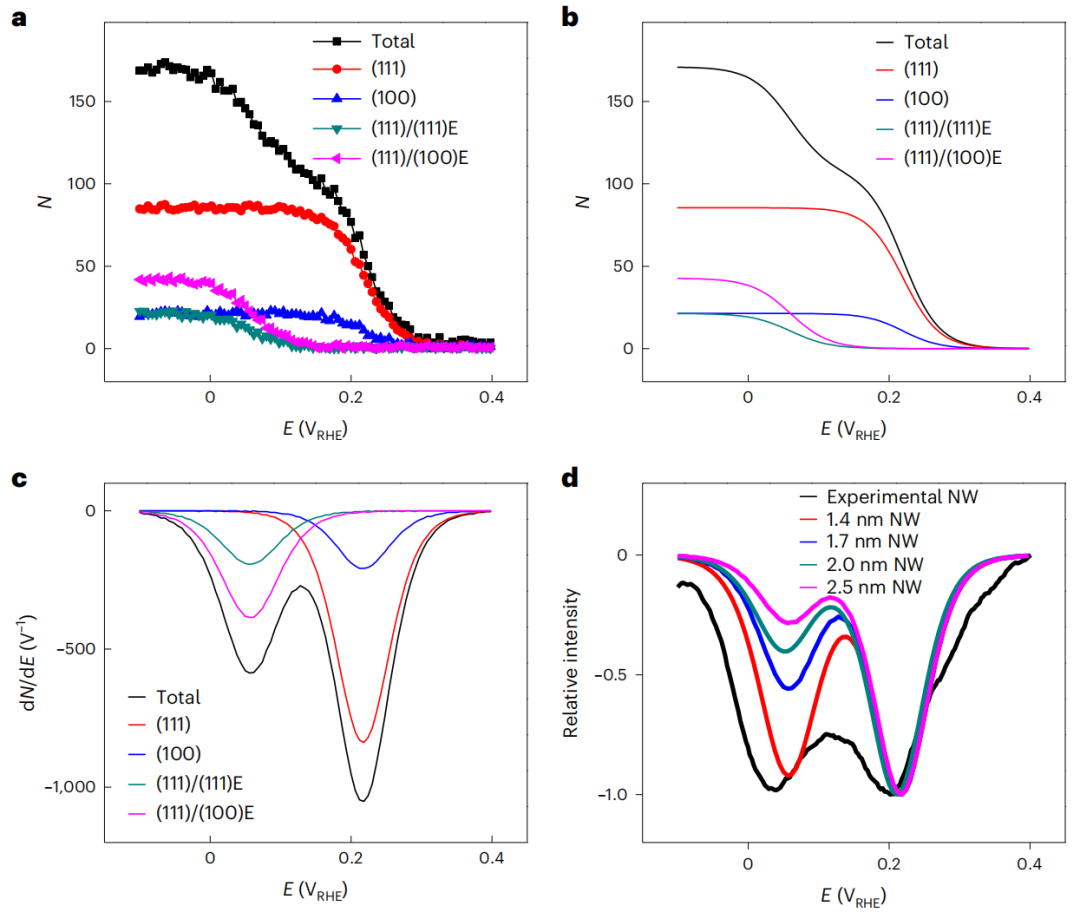

圖4 Pt NWs在不同位點的氫吸附行為

為了解決氫在不同位點上的吸附過程，在最后0.5 ns中，對每個電位下不同位點上的氫原子總數進行了平均，并繪制了電位(圖4a)，包括(111)和(100)臺階位點，以及(111)/(100)和(111)/(111)邊緣位點。結果表明，氫吸附首先發生在(111)和(100)表面。當這些臺階上的氫吸附接近飽和時，氫原子開始在邊緣位點吸附，在-0.1 V左右飽和。

為了估計氫在不同位點的吸附峰位置，對吸附曲線進行了非線性曲線擬合(圖4b)，并對擬合結果進行了微分(圖4c)。H數目的導數與每個電位下的氫吸附電流成正比，顯示出明顯的氫吸附峰：位于0.218 V處較小的峰對應于Pt(100)面吸附的氫；在0.218 V處較大的峰對應于Pt(111)面吸附的氫；位于0.056 V處較小的峰對應于(111)/(111)邊緣吸附的氫；在0.056 V處較大的峰對應于(111)/(100)邊緣吸附的氫。

將理論預測的氫吸附曲線與實驗ETS信號進行比較，發現實驗_HOPD峰值明顯大于理論峰值(圖4d)。將這種差異歸因于不同大小的Pt NWs。為此，還研究了不同尺寸的Pt NWs，發現H_OPD峰的相對強度隨著Pt NW直徑的減小而增加(圖4d)。其中，1.4 nm Pt NWs與實驗值相當。

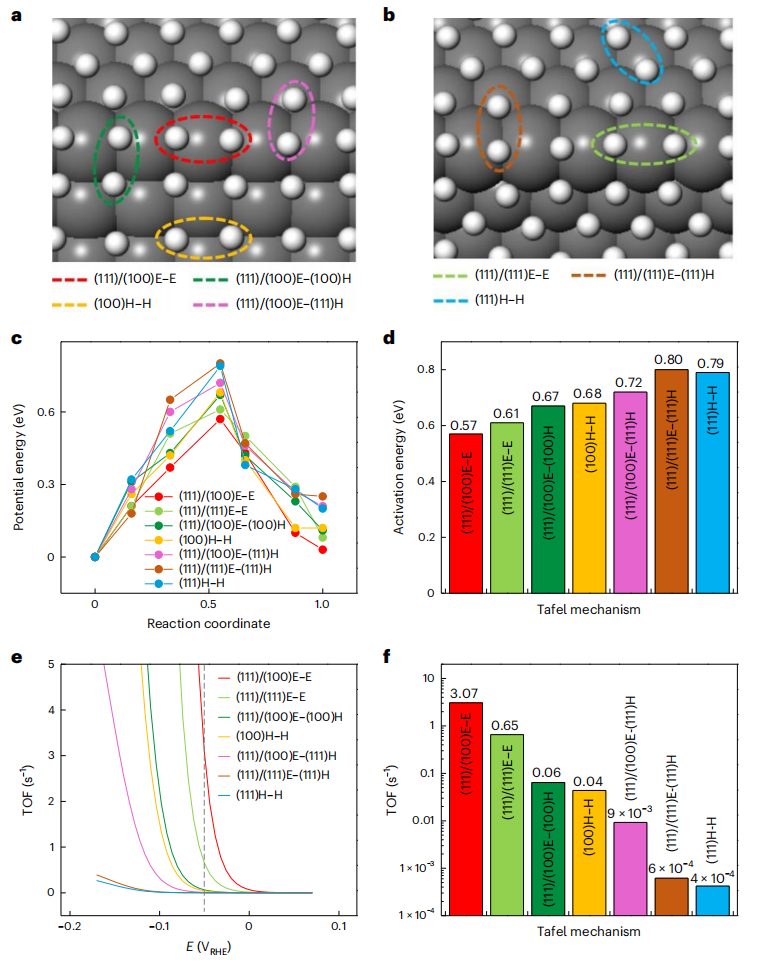

圖5 預測7種可能的Tafel反應途徑的反應動力學

考慮到H_UPD和H_OPD的局部成鍵環境不同，預計它們會表現出非常不同的HER動力學。在平衡電位下，反應通過Volmer-Tafel機制進行，Tafel步驟的速率很大程度上取決于不同氫的重組(圖5a、b)。模擬結果表明，H_UPD是由中空位點(Pt(100)面上的四倍中空位點和Pt(111)面上的三倍中空位點)吸附的氫產生的，而H_OPD是由邊緣位點吸附的氫產生的。

基于(111)和(100)臺階空心位點和(111)/(100)和(111)/(111)邊緣位點的組合，確定了七種不同的Tafel機制。計算了這七種Tafel機制的最小能量途徑(圖5c)，并確定了相應的自由能活化能(圖5d)。

計算表明，僅涉及Pt(111)表面位點((111)H-H)的反應活化能為0.79 eV，這與先前Pt(111)的計算結果一致。有趣的是，(111)/(100)E-E的活化能為0.57 eV， (111)/(111) E-E的活化能為0.61 eV，明顯低于其他5種機制的活化能(0.67-0.79 eV)。

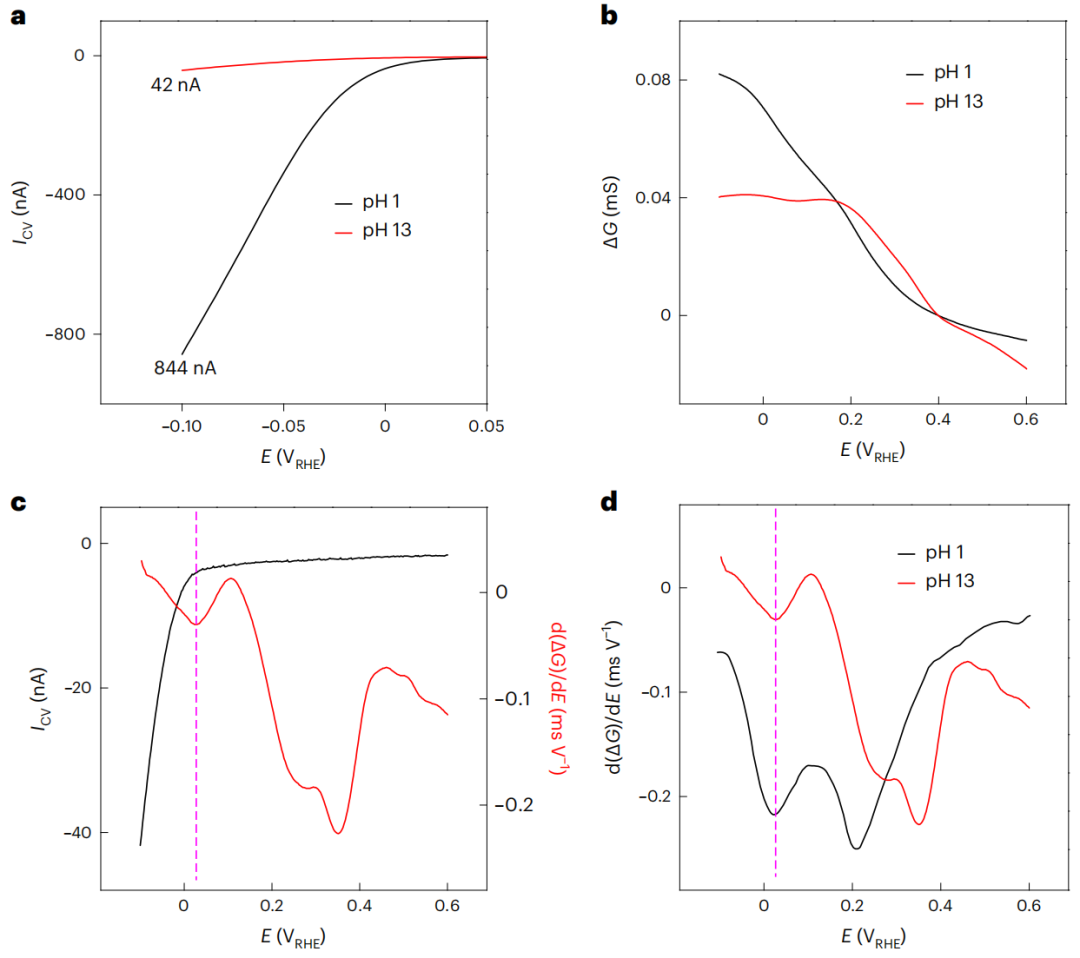

圖6 pH=1和pH=13電解質中HER動力學的比較

在同一器件上測量的CV表明，Pt NWs在-0.10 V電位下，0.1 M KOH溶液中的HER電流比0.1 M HClO₄溶液中的HER電流小一個數量級以上(圖6a)。與酸性電解質不同的是，在堿性介質中，ETS測量結果顯示，在低于0.20 V的電位下，電導率僅略有增加(圖6b)，表明該電位區域額外的氫吸附有限。相應的電導率變化導數顯示，在0.03 V電位處有一個小的H_OPD峰值，這也與HER電流的開始時間相吻合(圖6c)，這表明它在堿性條件下的HER過程中也起著關鍵作用。

盡管如此，與酸性介質中的H_OPD峰值強度相比，堿性介質中的H_OPD峰值強度大大減弱(圖6d)，表明邊緣位點的平衡氫覆蓋率要低得多。因此，邊緣位點H_OPD的減少在很大程度上解釋了堿性介質中更緩慢的HER動力學。

文獻信息

Edge sites dominate the hydrogen evolution reaction on platinum nanocatalysts，Nature Catalysis，2024.
