特级做A爱片毛片免费看,少妇被又粗又大猛烈进出播放高清 ,日韩精品久久久肉伦网站

第一作者：Shan Xu

通訊作者：崔小強，鄭偉濤

通訊單位：吉林大學

論文速覽

尿素的電氧化在將廢水中的尿素轉化為氫氣具有的巨大潛力，有助于環境保護和可持續能源生產。因此，需要開發高效穩定的尿素氧化反應（UOR）催化劑。本文中，作者通過簡單的水熱法成功合成了一種鎳鈷鉻層狀雙氫氧化物/泡沫鎳（NiCoCr-LDH/NF）電極，該電極在UOR中表現出優異的電催化性能。

測試發現，NiCoCr-LDH/NF在電流密度為100 mA cm^-2下，僅需要1.38 V的低工作電位，具有優異的電催化性能。原位拉曼光譜分析表明，鉻（Cr）的加入促進了活性γ-NiOOH的生成和催化劑的重構。密度泛函數理論（DFT）模擬證實了γ-NiOOH較低的形成能是由于O-2p_z軌道和H-1s軌道之間雜化的能量范圍較窄，導致O-H鍵相互作用減弱所致。Cr的引入也提高了尿素分子及其中間體的吸附能，從而提高了UOR的整體活性。NiCoCr-LDH/NF電極具有優異的電催化性能、獨特的電子態和配位結構，在能量催化領域具有廣闊的應用前景。

圖文導讀

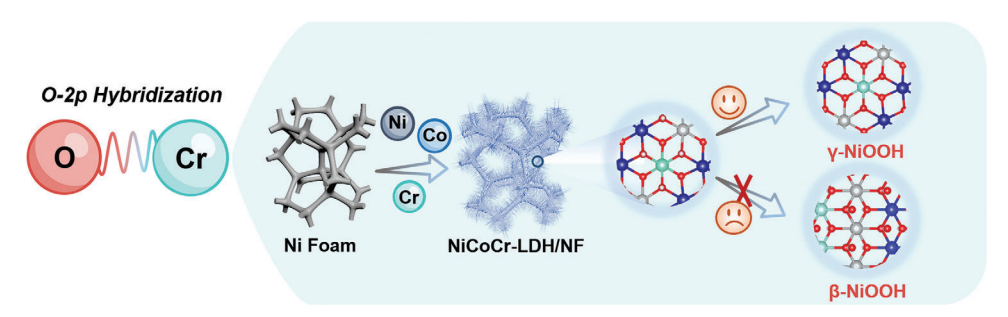

圖1：NiCoCr-LDH/NF催化劑的合成過程及其在UOR中增強??-NiOOH相變示意圖

圖2：XRD、SEM、TEM和HR-TEM圖像展示NiCoCr-LDH/NF的形態和組分

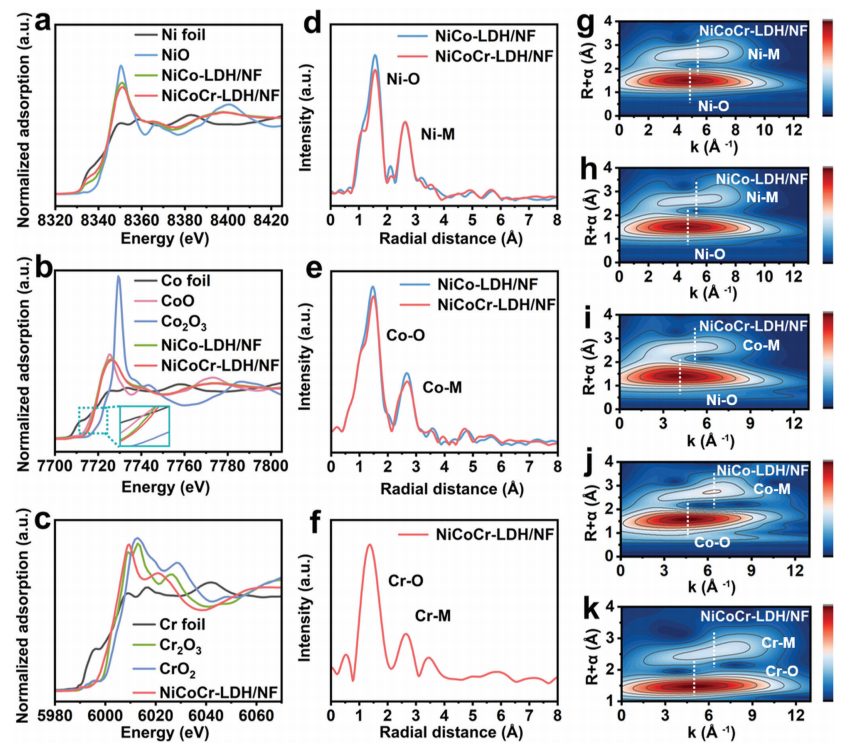

圖3：XANES和EXAFS分析探索催化劑樣品的電子結構和氧化狀態差異

圖4：NiCoCr-LDH/NF電極在OER和UOR中的催化性能

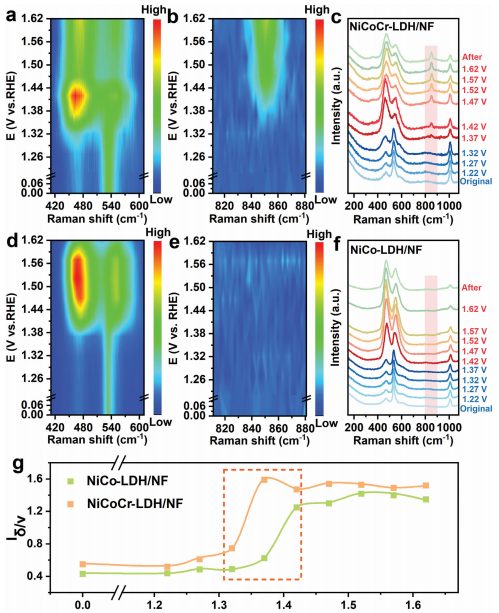

圖5：原位拉曼光譜分析揭示NiCoCr-LDH/NF和NiCo-LDH/NF電催化劑在UOR過程中的電化學反應過程。

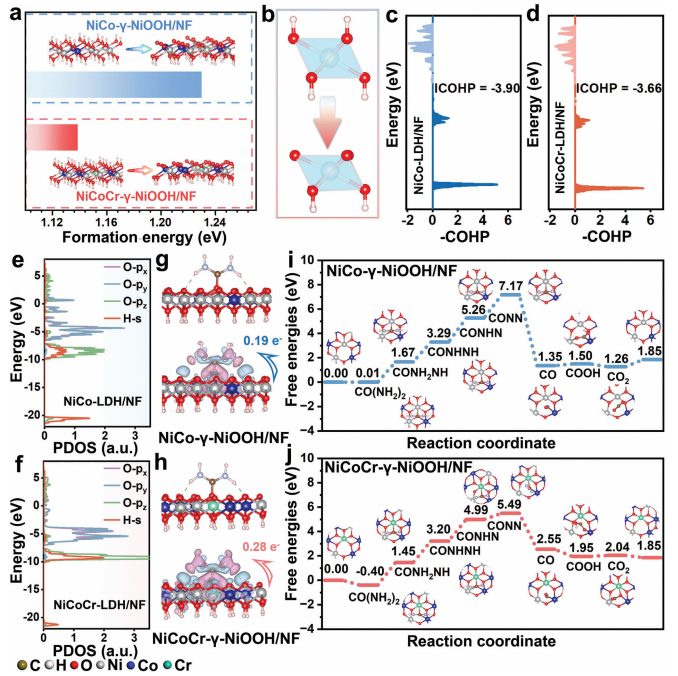

圖6：DFT計算揭示NiCoCr-LDH/NF和NiCo-LDH/NF在UOR過程中的電子結構和趨勢

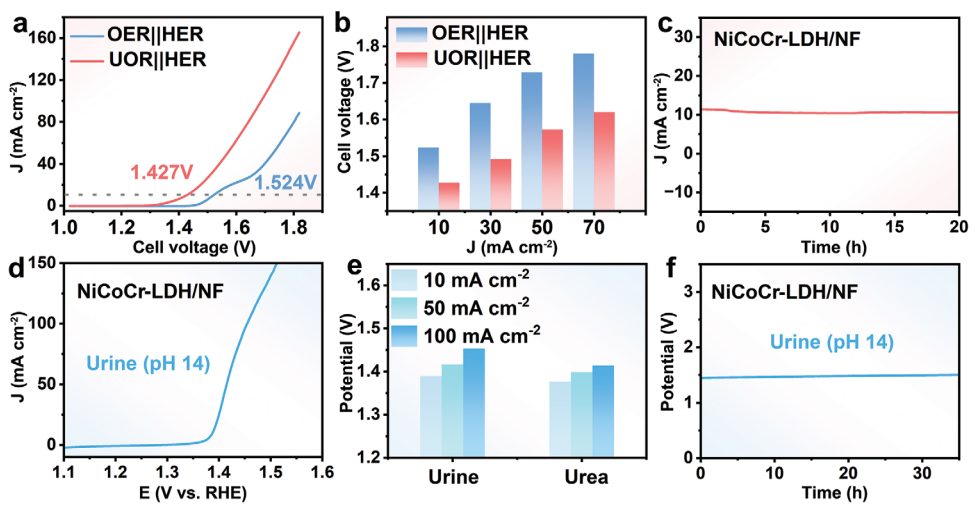

圖7：NiCoCr-LDH/NF在雙電極尿素電解和尿素電催化中的性能

總結展望

本文成功通過溫和且直接的水熱法合成了NiCoCr-LDH/NF電催化劑，該催化劑在UOR中表現出卓越的性能。Cr的摻雜顯著提高了UOR活性，在100 mA cm^-2下僅需1.38 V的工作電位、18.61 mV dec^-1的低Tafel斜率，表明快速的反應動力學。結構和性質表征證實，Cr的引入有效地改變了催化活性位點的電子狀態和配位結構，這種獨特的電子結構促進了活性??-NiOOH的生成，同時降低了其形成能。

理論模擬進一步闡明，Cr摻雜通過縮小O-2p_z軌道和H1s軌道之間的雜化范圍，減弱了O-H鍵的相互作用力。此外，NiCoCr-LDH/NF電催化劑在堿性尿素中展現了超過45 h的穩定性。這些發現為設計高效的UOR電極和處理富含尿素的廢水開辟了新機會。

文獻信息

標題：O-2p Hybridization Enhanced Transformation of Active ??-NiOOH by Chromium Doping for Efficient Urea Oxidation Reaction

期刊：Advanced Functional Materials

DOI：10.1002/adfm.202401265

原創文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/05/27/d269b39a7d/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

摻入Cr，成就一篇AFM！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

摻入Cr，成就一篇AFM！

相關推薦
