给外女开小嫩苞19p,两个奶被揉到高潮了会怎么样,果冻传媒在线观看九一制片厂

武理木士春課題組，最新Nature子刊！

利用間歇式可再生能源驅動的質子交換膜水電解槽(PEMWes)因其具有高效、安全的特點，在綠色制氫方面引起了廣泛關注。然而，陽極析氧反應(OER)涉及遲緩的四電子轉移動力學和熱力學上坡過程，實現(xiàn)PEMWs大規(guī)模應用需要開發(fā)高性能和低成本的催化劑。綜合考慮價格、豐度和活性，RuO₂基催化劑是PEMWEs陽極催化劑的最佳選擇。但是，OER反應過程中催化中心的氧化會導致高價釕(RuO₄^2?和RuO₄)的形成和溶解，并引起晶格氧的參與。活性位點的損失和晶體結構的改變都導致RuO₂的快速失活。

迄今為止，幾乎沒有工作開發(fā)出同時抑制Ru物種的失活和提高效能的RuO₂納米微反應器；另一方面，建立合適的反應器有利于提高原子利用率，以及傳質和氣體釋放，從而保持催化劑的高效和穩(wěn)定運行。因此，這種電子結構和微結構的一體化設計對于PEMWes的實際應用是非常理想的，但在精細結構-活性關系的設計、合成和分析方面仍具有挑戰(zhàn)性。

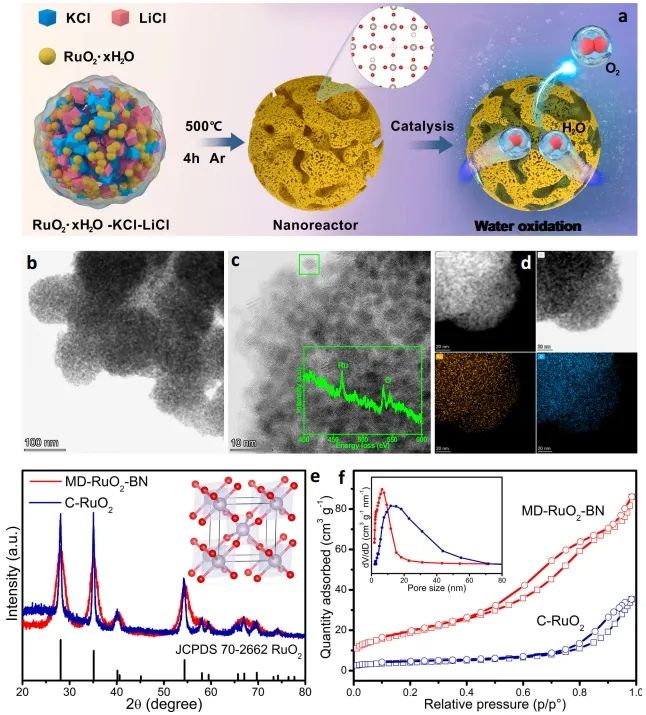

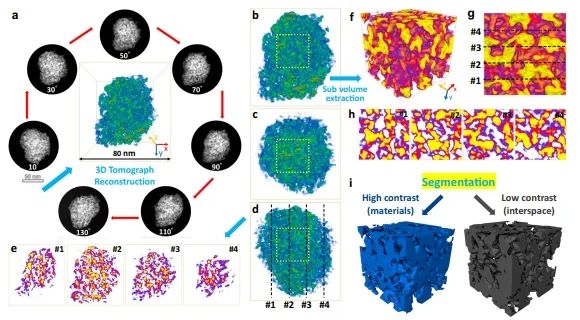

近日，武漢理工大學木士春課題組使用液態(tài)熔鹽觸發(fā)Ru電子特性和局部微環(huán)境的雙重調(diào)制，并構建了以RuO₂納米晶為基體的納米反應器(MD-RuO₂-BN)。透過三維斷層重建技術，由超細RuO₂納米單體組成的納米反應器呈現(xiàn)雙連續(xù)結構，不但提供豐富的催化活性中心和反應區(qū)域，而且通過空穴限制效應增加質量和電子轉移。

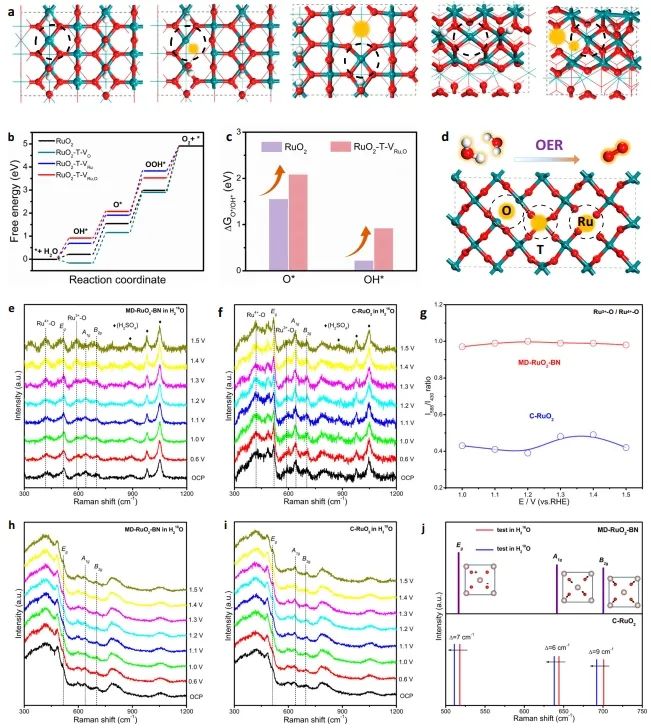

此外，RuO₂顆粒中存在空位和晶界等多尺度缺陷，這些缺陷改變了Ru的局域電子結構和配位環(huán)境，進而削弱了Ru-O相互作用，抑制了晶格氧的氧化和高價Ru的溶解。

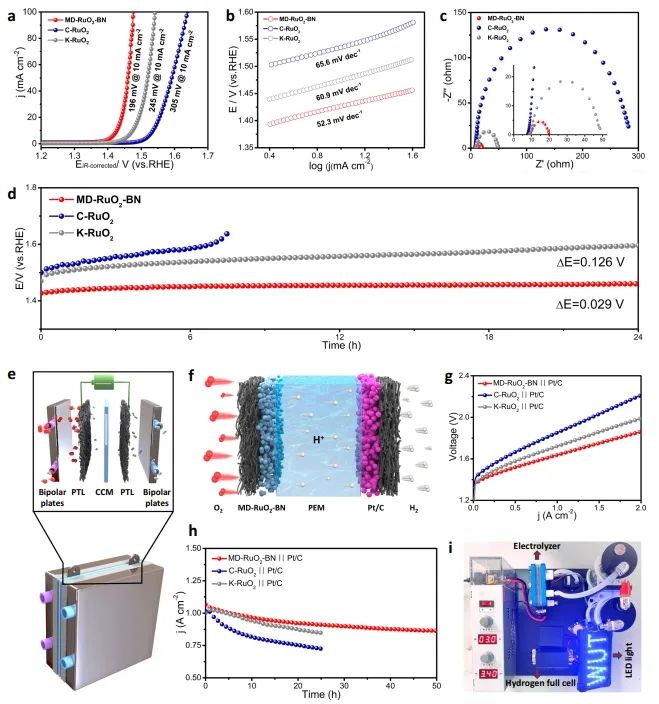

因此，在酸性條件下，MD-RuO₂-BN納米反應器在10 mA cm^?2電流密度下的OER過電位為196 mV，并且在連續(xù)電解24小時過程中僅出現(xiàn)29 mV的過電位增加。

研究人員將MD-RuO₂-BN作為陽極組裝到MD-RuO₂-BN||Pt/C電解槽中，該電解槽僅需1.465 V的電壓就能產(chǎn)生10 mA cm^?2的電流密度；同時利用該納米反應器組裝的PEMWE達到1 A cm^?2電流密度所需的電壓僅為1.64 V，并且在1 A cm^?2下連續(xù)電解50小時后，陽極上的MD-RuO₂-BN催化層沒有脫落，催化層和膜結構保存完好。

總的來說，該項工作為設計和合成具有豐富納米反應器的高效、穩(wěn)定的Ru基催化劑提供了一個可行的思路，為PEMWEs的實際應用奠定了基礎。

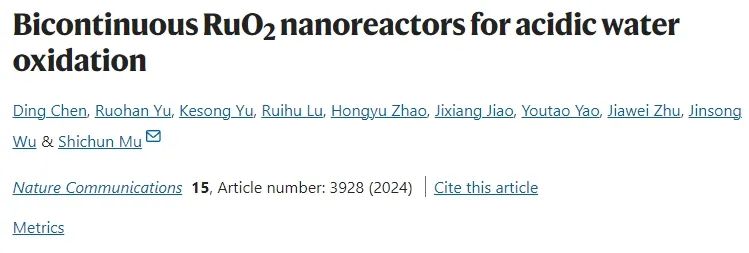

Bicontinuous RuO₂ nanoreactors for acidic water oxidation. Nature Communications, 2024. DOI: 10.1038/s41467-024-48372-4

原創(chuàng)文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/05/29/3045fa8058/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

武理木士春課題組，最新Nature子刊！

相關推薦
