第一作者：Xiaokang Yao, Yuxin Li, Huifang Shi

通訊作者：安眾福

通訊單位：南京工業大學

安眾福，2014年在南京郵電大學取得博士學位（導師：黃維院士）；隨后，在新加坡國立大學從事博士后研究（合作導師：劉小鋼院士）；2015年至今，在南京工業大學柔性電子（未來技術）學院&先進材料研究院，任教授、副院長。主要從事有機光電功能材料的合成、性質和應用研究。安眾福教授在有機室溫磷光、有機長余輝發光、有機閃爍體等功能材料方向取得了一系列開創性和引領性創新成果，發表在Nat. Mater., Nat. Photon., Nat. Commun., J. Am. Chem. Soc., Angew. Chem. Int. Ed.等國際知名刊物上。截止目前，共發表SCI論文100余篇；其中，14篇論文入選ESI高被引論文，2篇入選ESI熱點論文。論文總他引6000余次，H因子51。現任中國化學會分子聚集誘導發光專業委員會秘書長與委員、《Chinese Chemical Letters》、《發光學報》等雜志青年編委。入選國家高層次人才計劃青年項目、江蘇省杰出青年基金項目、江蘇省“六大人才高峰”人才計劃等。

(信息來源：https://rsc.njtech.edu.cn/info/1054/2064.htm）

論文速覽

窄帶發光材料在光電子學中顯示出廣闊的應用前景。近年來，具有室溫磷光(RTP)的純有機磷光體在合理控制量子效率、壽命和色域方面取得了顯著的成功，但是對于RTP顏色的純度關注有限。本文研究了一種新型的閉環分子，這些分子通過多重共振效應展現出窄帶室溫磷光(RTP)特性，顯著提升了RTP的顏色純度。

研究發現，這些磷光體在剛性苯甲酮基質中摻雜后，在環境條件下表現出半高寬(FWHM)為30 nm的窄帶磷光，其RTP效率可達51.8%。在77 K下，磷光的FWHM進一步降低到11 nm。通過甲基的修飾，可實現從天藍色到綠色的窄帶RTP顏色調節。

此外，本文還展示了這些材料在X射線成像和顯示方面的潛在應用。該工作不僅為開發窄帶RTP材料提供了設計原則，也為窄帶發光材料在光電子領域的潛在應用邁出了重要一步。

圖文導讀

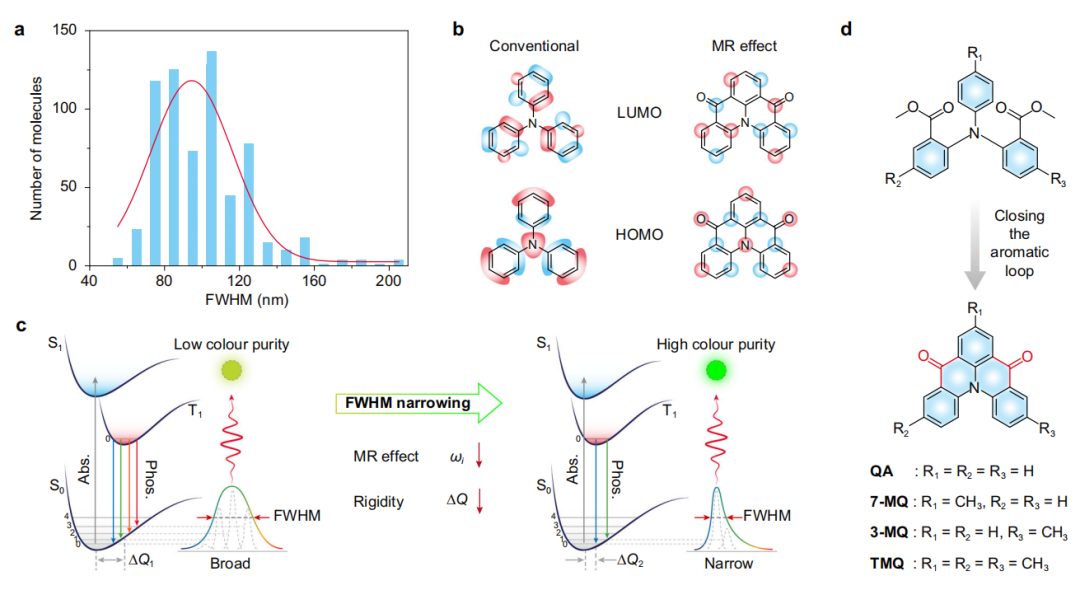

圖1：純有機磷光體中窄帶磷光的示意圖。

圖2：摻雜到BP基質中的7-MQ（7-MQ/BP）在環境條件下的光物理性質。

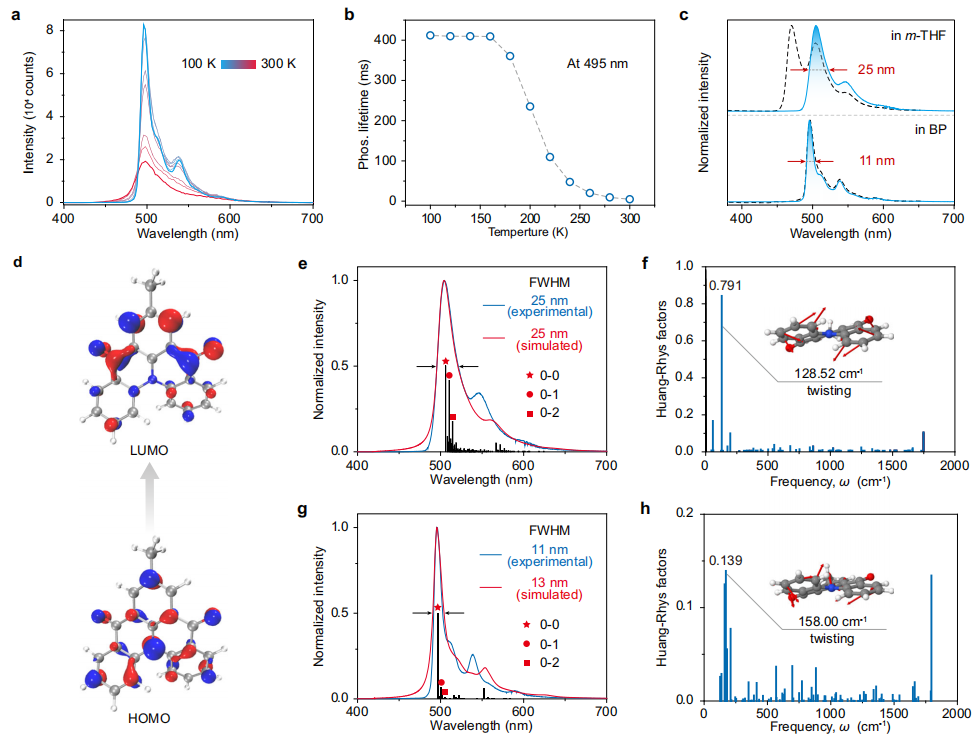

圖3：窄帶磷光的機理研究。

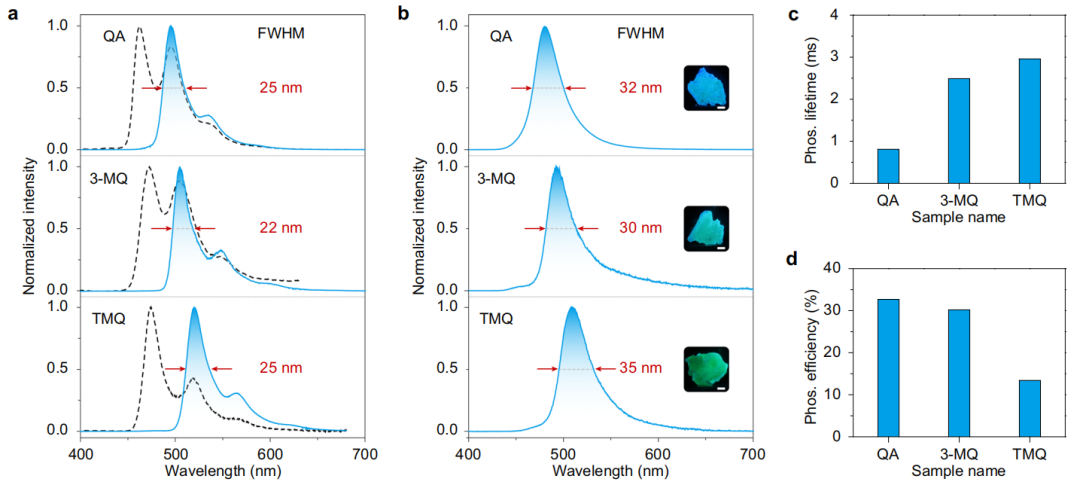

圖4：m-THF和BP基質中QA、3-MQ和TMQ分子的光物理性質。

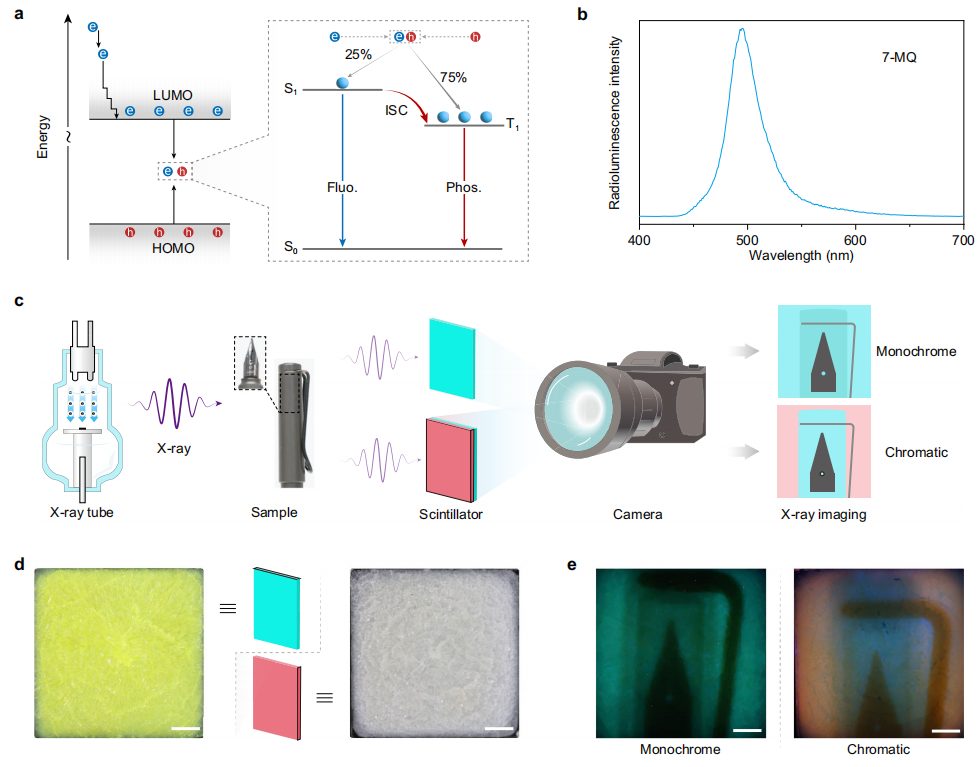

圖5：窄帶RTP材料在X射線成像中的應用，包括能量轉移過程、7-MQ的放射發光光譜。

總結展望

本研究開發了一類具有窄帶室溫磷光特性的閉環分子，通過多重共振效應顯著提高了顏色純度，并實現了從天藍到綠色的可調色發光。這些發現不僅為設計高顏色純度的窄帶RTP材料提供了通用原則，而且為窄帶發光材料在高端顯示技術、高分辨率成像等領域的應用奠定了基礎。

未來的工作將進一步探索這些材料在更多領域的應用潛力，并優化其性能以滿足特定應用的需求。該發現為開發窄帶RTP材料提供了前景，將為超高清顯示、高分辨率成像等尖端技術的潛在應用奠定基礎。

文獻信息

標題：Narrowband room temperature phosphorescence of closed-loop molecules through the multiple resonance effect

期刊：Nature Communications

DOI：10.1038/s41467-024-48856-3
