強強聯合！「國家杰青」聯合「全球前2％頂尖科學家」，北化工曹達鵬/浙工大胡鐘霆，最新JACS！

? 頂刊 ? 閱讀 29
強強聯合！「國家杰青」聯合「全球前2％頂尖科學家」，北化工曹達鵬/浙工大胡鐘霆，最新JACS！
由于Ru具有更高的固有酸性OER活性、更高的地球儲量，因此一直被認為是替代Ir基催化劑的候選材料。然而，Ru基電催化劑中活性位點的不斷溶解和氧化極大地阻礙了其在質子交換膜水電解槽（PEMWE）中的實際應用。摻雜客體金屬是一種簡便易行的策略，可有效抑制表面Ru陽離子過氧化成可溶性物質。密度泛函理論（DFT）計算篩選是一種方便有效的催化劑快速篩選方法。
成果簡介
北京化工大學曹達鵬團隊聯合浙江工業大學胡鐘霆等人利用DFT計算了摻雜3d過渡金屬陽離子的MRuOx（M=Sc、Ti、V、Cr、Mn、Fe、Co、Ni、Cu 和 Zn）中Ru的溶解行為，并采用明確的硫酸溶解模型系統地研究了它們在酸性OER中的耐久性。實驗結果證實了理論預測，即Ru的溶解能與MRuOx催化劑的穩定性呈線性關系，而ZnRuOx具有最佳的耐酸腐蝕性和抗過氧化性。使用ZnRuOx作為陽極，PEMWE可以在200 mA cm-2的條件下穩定運行120小時。理論與實驗的結合也進一步揭示ZnRuOx的長期穩定機制。這項工作證明了利用三維金屬摻雜劑作為RuO2的穩定劑來設計用于PEMWE的耐用Ru基OER催化劑的概念。

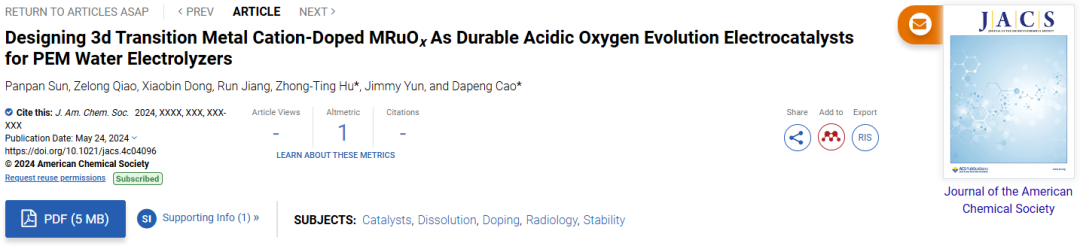

相關文章以“Designing 3d Transition Metal Cation-Doped MRuOx?As Durable Acidic Oxygen Evolution Electrocatalysts for PEM Water Electrolyzers”為題發表在Journal of the American Chemical Society上。
圖文導讀
強強聯合！「國家杰青」聯合「全球前2％頂尖科學家」，北化工曹達鵬/浙工大胡鐘霆，最新JACS！

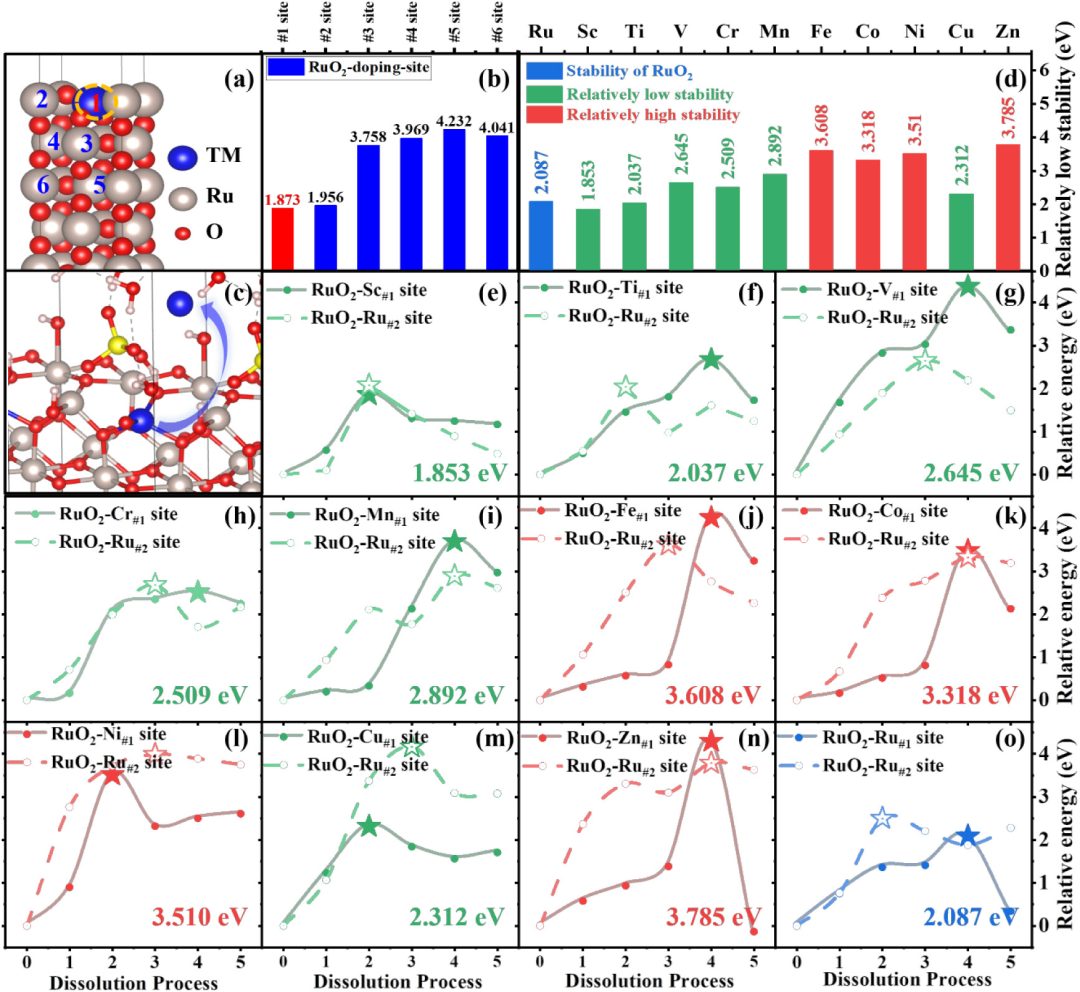

圖1.對MRuOx催化劑穩定性機理的DFT計算。
本文構建了一個RuO2表面模型（圖1a）。圖1b顯示，在所有摻雜點中，1號摻雜點是最穩定的摻雜點，其次是2號摻雜點。圖1d顯示了所有類型MRuOx的溶解能，其Fe、Co、Ni和Zn的摻雜能更有效地提高RuO2的穩定性，尤其是ZnRuOx提高到了3.785 eV。圖1e-o顯示了不同MRuOx中1號和2號位點的溶解能，顯然，摻雜原子不僅能提高1號位點中摻雜原子的溶解能，還能顯著提高相鄰2號Ru位點的溶解能。
強強聯合！「國家杰青」聯合「全球前2％頂尖科學家」，北化工曹達鵬/浙工大胡鐘霆，最新JACS！

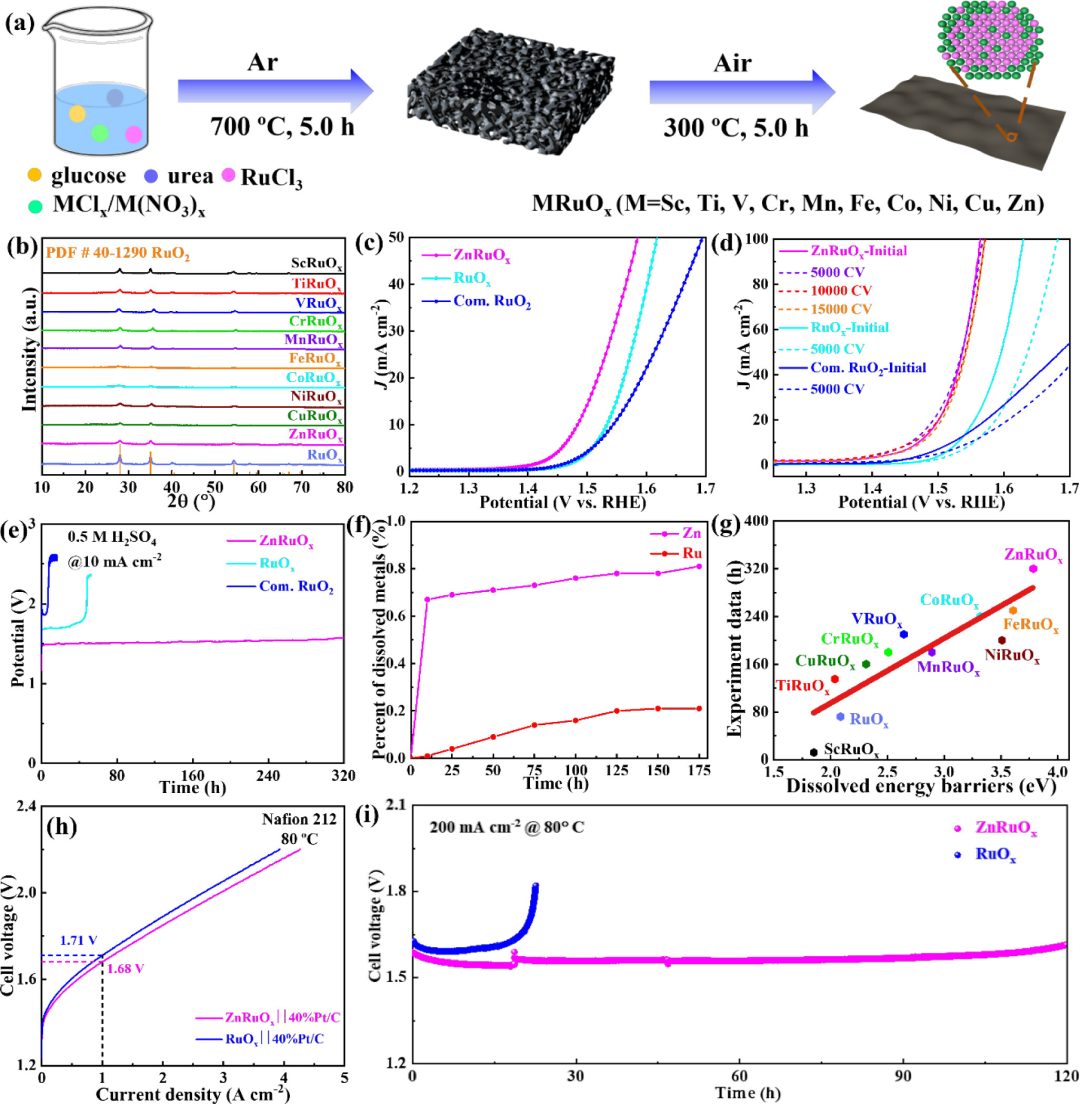

圖2.MRuOx樣品的實驗合成和表征。
通過一鍋葡萄糖吹制法合成了MRuOx催化劑（圖2a）。MRuOx的 XRD顯示出和RuO2相相同的晶體結構（圖 2b）。MRuOx的 XRD 峰相對較寬，這表明MRuOx納米顆粒比RuO2更小。圖 2c展示了MRuOx、RuOx和商用RuO2的線性掃描伏安（LSV）曲線，所有MRuOx樣品的OER活性都有明顯提高。摻雜3d金屬（Sc除外）后，η10的衰減可以忽略不計。特別是ZnRuOx即使在15000圈循環后仍具有很強的耐久性（圖2d）。在 10 mA cm-2?下進行了計時電位測試。ZnRuOx在過電位沒有增加的情況下表現出 320 h的持久穩定性（圖 2e）。
本研究采用ICP-MS來監測Zn和Ru的含量。在最初的10 h內，溶解的Zn2+濃度迅速增加，然后，Zn的含量緩慢增加，最后穩定在0.8%左右（圖 2f）。相比之下，Ru的濃度在最初的10 h內非常低。125 h后，Ru的溶解度約為0.2%，MRuOx的實驗穩定性結果與DFT研究結果（圖2g）完全一致。
本文評估了ZnRuOx在PEMWE中的穩定性。極化曲線顯示，PEMWE需要 1.68 V 的電池電壓才能達到1 A cm-2，比基于RuOx低30 mV（圖2h）。此外，基于ZnRuOx的PEMWE在200 mA cm-2的條件下工作120 h后，電壓保持在1.60 V左右。
強強聯合！「國家杰青」聯合「全球前2％頂尖科學家」，北化工曹達鵬/浙工大胡鐘霆，最新JACS！

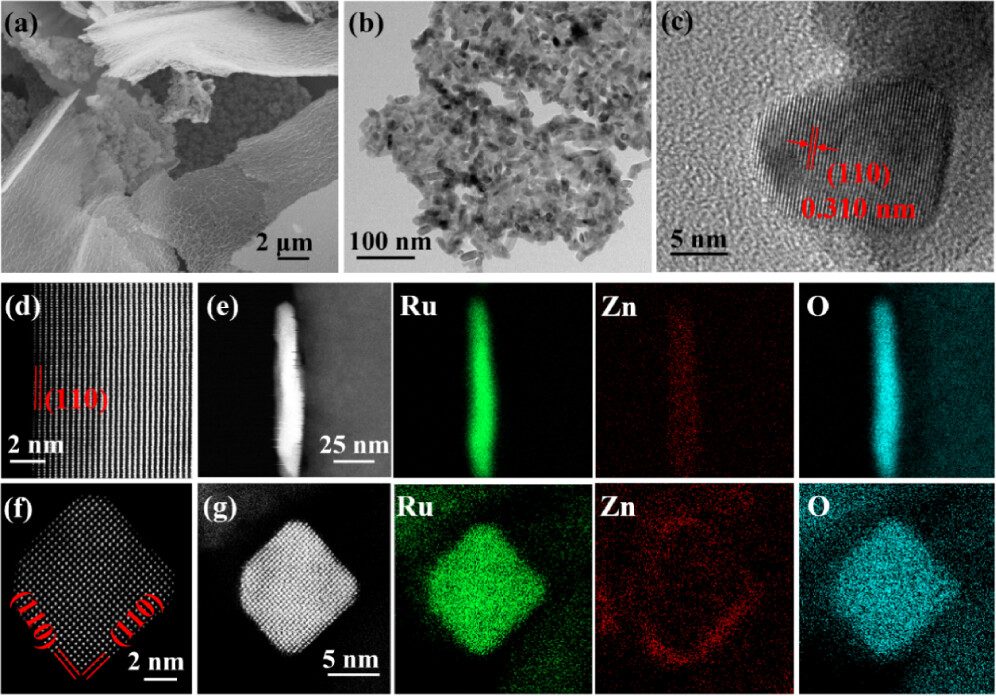

圖3.ZnRuOx 的結構特征。
SEM（圖3a）和TEM（圖3b）表明制備的ZnRuOx與RuOx具有相似的層狀結構。層狀結構由平均尺寸約為20.4 nm的小顆粒組成（圖3b），而RuOx的平均尺寸約為33.3 nm。HRTEM揭示出ZnRuOx顯示出清晰明確的晶格邊緣，晶格間距約為0.31 nm（圖3c）
高角度環形暗場 STEM用來揭示單個ZnRuOx納米粒子的形態和精細原子尺度結構。如圖 3d-f，在[110]和[001]方向上可以明顯看到Zn和Ru金屬原子。而相應的EDS圖譜顯示Zn 原子傾向于分布在單個ZnRuOx的外側，這與DFT結果（圖1a）和EDS線掃描結果完全一致。
強強聯合！「國家杰青」聯合「全球前2％頂尖科學家」，北化工曹達鵬/浙工大胡鐘霆，最新JACS！

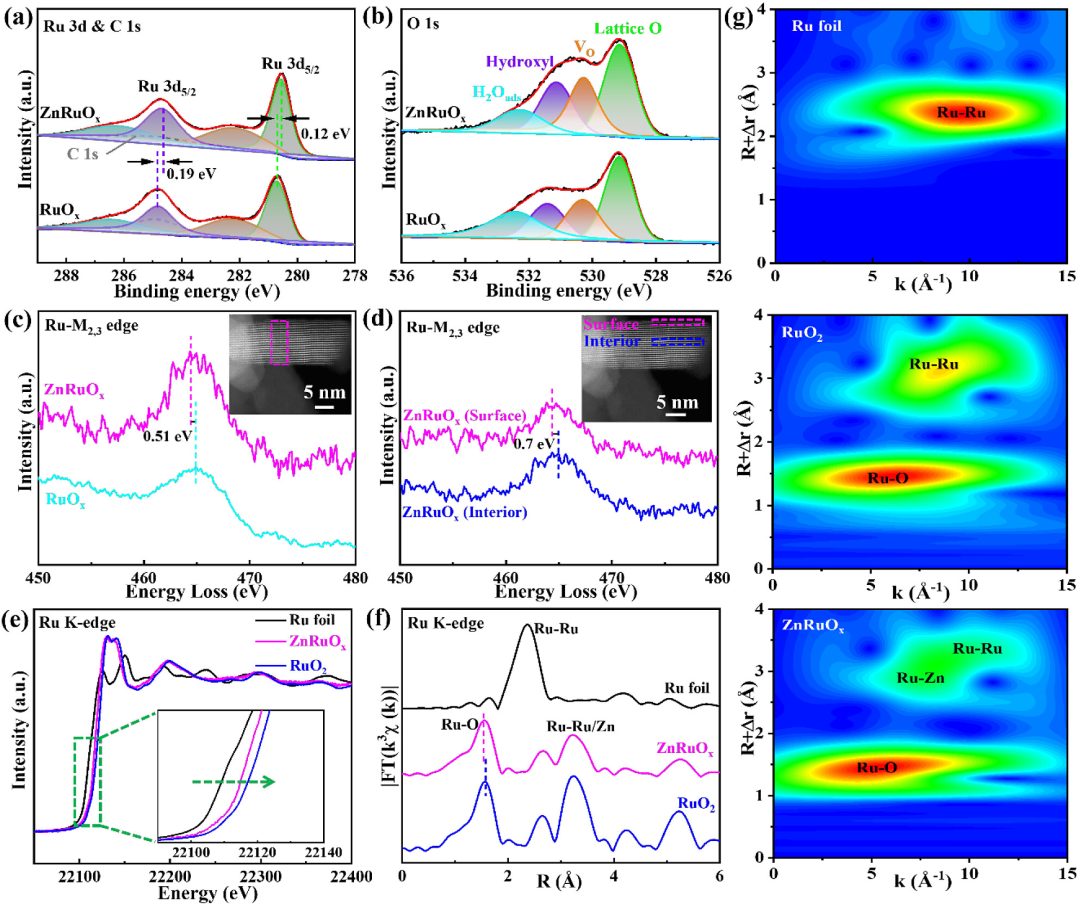

圖4.ZnRuOx的電子結構特征。
如圖4a，ZnRuOx與RuOx相比，Ru 3d3/2和3d3/2的結合能發生了負偏移（0.12和0.19 eV）。意味著ZnRuOx中Zn的加入會降低Ru的價態（Run+，n < +4）。至于O 1s XPS光譜（圖 4b），ZnRuOx和RuOx中都出現了一個新的峰值（530.26），與氧空位相對應。如圖4c，ZnRuOx的Ru-M2,3邊譜向低能級移動了0.51 eV。ZnRuOx外表面的Ru-M2,3邊緣光譜峰值（圖4d）與ZnRuOx內部的峰值相比也出現了0.7 eV的明顯負偏移，這表明外表面Ru的價數低于內部Ru的價數。
X射線吸收光譜分析ZnRuOx的Ru 邊白線區的吸收能量略低于RuOx（圖4e），表明ZnRuOx中Ru的平均氧化態為相對較低的Run+（n < +4）。ZnRuOx在Ru K邊上相應的傅立葉變換k3加權擴展X射線吸收精細結構EXAFS（FT-EXAFS）光譜顯示出兩個位于1.53和3.2 ?的突出峰值（圖4f），分別歸屬于第一殼Ru-O鍵和第二殼Ru-O-Ru/Zn鍵。ZnRuOx的第一殼平均Ru-O原子間距離（1.53 ?）比RuO2的（1.56 ?）略短。Ru K-edge EXAFS 信號的小波變換（WT）顯示，RuO2中Ru-O的 6.3 ?-1?在ZnRuOx中移動到了6.0 ?-1（圖 4g）。與 RuO2相比，Ru K邊WT-EXAFS中出現了Ru-Zn散射信號。上述分析表明，Zn原子可能單分散在RuO2納米晶中，這與XRD、XPS和HAADF-STEM的結果非常吻合，它們主要影響 ZnRuOx中外部Ru的價態。
總結展望
總之，利用DFT計算系統地研究了三維金屬摻雜MRuOx（M = Sc、Ti、V、Cr、Mn、Fe、Co、Ni、Cu 和 Zn）電催化劑中的Ru在酸性OER介質中的溶解行為，并篩選出具有超高耐久性的ZnRuOx候選物。在理論指導下，通過實驗合成了這些MRuOx樣品，結果證實了DFT的結論，即MRuOx中Ru的溶解能越高，耐久性就越高。實驗還驗證了ZnRuOx是長效酸性OER的最佳候選材料，正如DFT計算所預測的那樣。因此，基于ZnRuOx陽極的PEMWE 可在200 mA cm-2下穩定運行120 h。
實驗與理論的結合進一步揭示了ZnRuOx的穩定性機理，即在RuOx中摻雜Zn可以減少表面Ru-O的鍵長，從而加強Ru-O的相互作用，提高 ZnRuOx在酸性 OER中的內在穩定性。總之，這項工作不僅提供了一種利用DFT計算指導實驗合成的新研究范例，還提供了一種以三維金屬摻雜劑作為RuO2穩定劑的概念驗證，作為開發用于PEMWE的高持久性Ru基催化劑的通用原理。
文獻信息
Panpan Sun, Zelong Qiao, Xiaobin Dong, Run Jiang, Zhong-Ting Hu, Zhong-Ting Hu*, Jimmy Yun, Dapeng Cao*, Designing 3d Transition Metal Cation-Doped MRuOx As Durable Acidic Oxygen Evolution Electrocatalysts for PEM Water Electrolyzers, Journal of the American Chemical Society, https://doi.org/10.1021/jacs.4c04096
