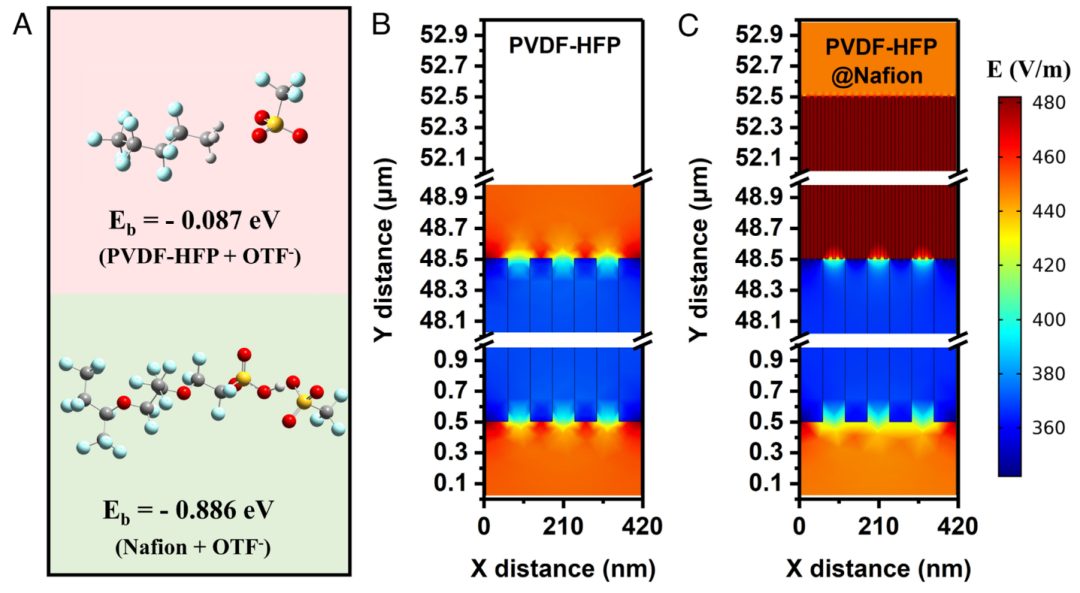

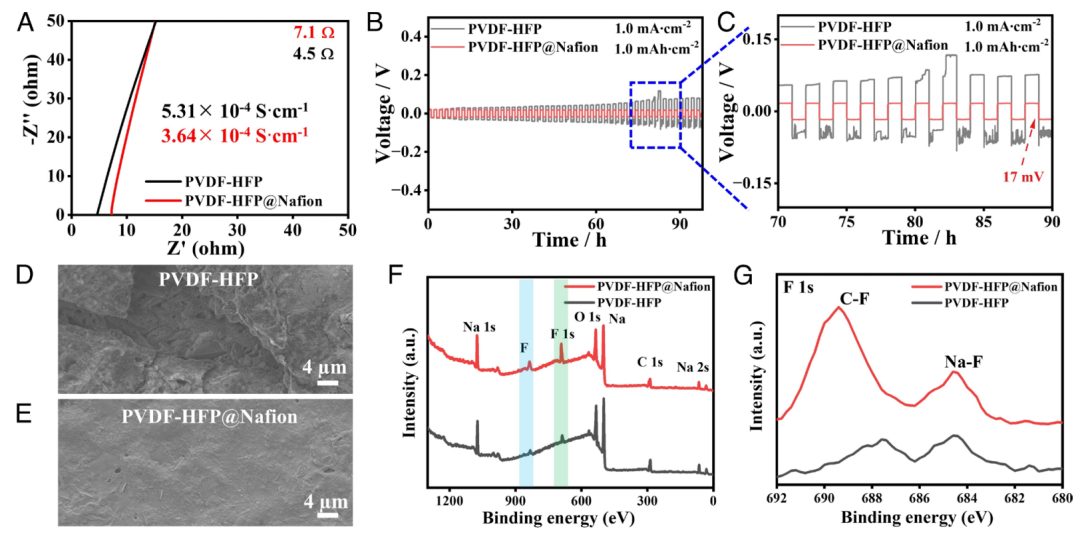

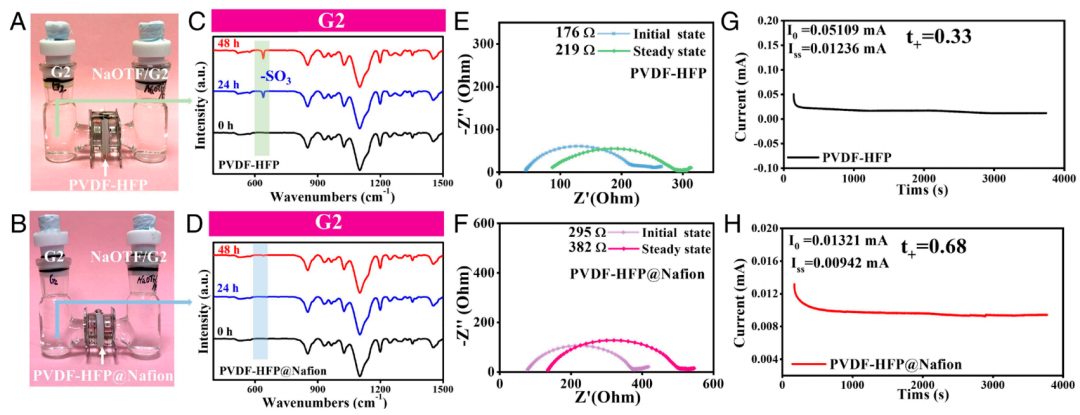

成果簡介可充電鈉-氧(Na-O2)電池由于其豐富的鈉資源和較高的理論能量密度(1108 Wh kg-1),被認為是一種很有前途的高能儲能裝置。為了抑制Na-O2電池開放體系導致的枝晶生長、液體電解質揮發和泄漏風險,一系列準固態電解質不斷被設計出來。然而,準固態電解質的低工作電流密度的棘手問題仍未得到解決。南開大學嚴振華、陳軍院士等人報道了一種以聚偏氟乙烯-六氟丙烯復合Nafion(PVDF-HFP@Nafion)基準固態聚合物電解質(QPE)和具有梯度親鈉結構(M-GSS/Na)的MXene基Na負極的可充電Na-O2電池。研究發現,QPE具有良好的阻燃性、鎖液性和疏水性。Nafion的引入可以通過阻斷陰離子的運動,獲得較高的Na+遷移數(tNa+=0.68),促進富NaF固體電解質界面相的形成,從而在準固態環境下具有較高電流密度的優良循環穩定性。同時,M-GSS/Na負極表現出良好的枝晶抑制能力和循環穩定性。因此,在QPE和M-GSS/Na的協同作用下,構建的Na-O2電池在1000 mA g-1和1000 mAh g-1下循環80次后,運行更加穩定,電位差低至0.166 V。本研究為構建具有長期循環穩定性的準固態Na-O2電池提供了參考依據。相關工作以《PVDF–HFP@Nafion-based quasisolid polymer electrolyte for high migration number in working rechargeable Na–O2?batteries》為題在《PNAS》上發表論文。圖文導讀圖1 PVDF-HFP@Nafion、QPE的結構與特性QPE由PVDF-HFP@Nafion、三氟甲基磺酸鈉(NaCF3SO3,縮寫為NaOTF)和二甘醇二甲醚(G2)組成。PVDF-HFP的截面上含有大量約20~100 nm的納米級孔洞(圖1C),有利于增加液體電解質的吸收率。如圖1D所示,在Nafion層中還存在大量較小的納米孔,孔徑約為5~20 nm。部分放大SEM和F和C元素相應的EDX映射表明,Nafion層的厚度約為4 μm(圖1E)。PVDF-HFP@Nafion膜表面光滑(見圖1B),粗糙度適中,約為18.5 nm(見圖1F),有利于與電極緊密接觸,使Na+流動均勻。同時,PVDF-HFP@Nafion也表現出優異的韌性,楊氏模量約為33.1 GPa(圖1G),這有助于抑制Na枝晶的生長。PVDF-HFP@Nafion經1 M NaOTF/G2塑化后,轉化為QPE。通過FTIR證明了G2和NaOTF在QPE中的存在,如圖1H所示。-SO3和C-O-C的功能特征峰位置分別約為637 cm-1和1092 cm-1,對應于QPE中的NaOTF和G2。此外,由于PVDF-HFP與G2之間的分子間作用力,QPE中存在C-O-C的紅移現象,這有利于提高QPE的鎖液能力,從而抑制電解質的揮發和泄漏風險。QPE成功克服了Na-O2電池電解液嚴重泄漏的問題,如圖1I所示。PVDF-HFP@Nafion聚合物基體中含有豐富的氟碳鏈,具有良好的疏水性。為了驗證上述觀點,在覆蓋有Celgard分離器或PVDF-HFP@Nafion的純鈉箔上進行了防水實驗,如圖1J所示。在不到120s的時間內,覆蓋有Celgard分離器的Na箔由于水的滲入而發生嚴重的副反應,最終轉化為不規則的小Na片。相比之下,覆蓋有PVDF-HFP@Nafion的Na箔保持完整,這意味著PVDF-HFP@Nafion通常不透水。可見,PVDF-HFP@Nafion的非穿透性納米孔和疏水性有利于構建具有長期循環穩定性的準固態Na-O2電池。圖2 用溶解NaOTF的G2進行滲透性試驗由于具有強電負性的磺酸基團,Nafion層具有選擇性滲透性,可以抑制陰離子的遷移。為了驗證這一點,在H型反應器的左右兩側分別放置G2溶劑和1 M NaOTF/G2電解質,PVDF-HFP或PVDF-HFP@Nafion膜作為分離器,進行了滲透性實驗,如圖2a和b所示。為了獲得定量數據,用FTIR對h型反應器中不同停留時間(0 h、24 h和48 h)的左右兩側溶劑進行了表征。如圖2C所示,基于PVDF-HFP膜的H型反應器,放置24 h后,左側G2溶劑中出現了-SO3特征峰,說明右側NaOTF/G2中的-CF3SO3–陰離子穿過PVDF-HFP膜,向左側遷移。靜置48 h后,上述現象更加明顯,且增強。相比而言,基于PVDF-HFP@ Nafion膜的H型反應器的左右兩側溶劑的FTIR光譜始終與初始階段保持一致,如圖2D所示。由此可知,引入Nafion層可以有效抑制陰離子在隔膜上的遷移,有利于提高鈉離子轉移數(tNa+)。鑒于tNa+在準固態金屬-空氣電池的工作電流密度承受能力中起著重要作用,通過計時電流法結合電化學阻抗譜(EIS)對PVDF-HFP+NaOTF/G2和PVDF-HFP@Nafion+NaOTF/G2的tNa+進行了測量,如圖2E和f所示。PVDF-HFP+NaOTF/G2和PVDF-HFP@Nafion+NaOTF/G2的tNa+分別為0.33和0.68。如圖2 G和h所示。這表明在PVDF-HFP膜中引入Nafion層對鈉離子的遷移有積極的影響。圖3 驗證QPE的可行性對Na+離子電導率進行了測試,由EIS結果(圖3A)可知,PVDF-HFP膜中引入Nafion層使阻抗從4.5 Ω增加到7.1 Ω, Na+離子電導率從5.31×10-4?S cm-1降低到3.64×10-4?S cm-1。由于電解質吸收量的增加緩和了阻抗的增加,離子電導率仍然保持在較高的水平(10-4?S cm-1)。通過恒流放電和充電評價了PVDF-HFP+NaOTF/G2和QPE對稱電池的循環穩定性。可以明顯地觀察到,PVDF-HFP+NaOTF/G2基對稱電池在1.0 mA cm-2和1.0 mAh cm-2條件下,電壓分布表現出巨大的電壓波動。相反,PVDF-HFP@Nafion+NaOTF/G2基對稱電池的電壓分布保持穩定,過電位低得多,約為17 mV,如圖3b和C所示。眾所周知,電解液離子遷移數過低,在充放電過程中會產生嚴重的濃度極化,導致沉積不均勻,速率性能差。因此,準固態環境下相對高電流密度下循環穩定性的提高主要歸因于其Na+遷移數的增強。PVDF-HFP+NaOTF/G2基對稱電池在經過200次循環后,由于鍍鈉不均勻和重復,其Na電極呈現較大的空腔和粗糙的表面,如圖3D所示。相比之下,QPE基對稱電池靠近Nafion層的Na電極表面始終保持平坦,沒有空穴和樹突(圖3E)。這說明引入Nafion層有利于提高循環穩定性,抑制枝晶的生長。這可能是由于Nafion層中氟基團的增加和富NaF的SEI的形成,有利于Na+的遷移。圖4 DFT計算與模擬電場分布為了更深入地了解Nafion膜在PVDF-HFP@Nafion基電解質中的作用,進行了相關的DFT計算和有限元建模(FEM)模擬。圖4A顯示了OTF–與PVDF-HFP和Nafion之間的結合構型和結合能。結果表明,OTF–陰離子與PVDF-HFP段的相互作用較弱(-0.087 eV),而Nafion中的磺酸基團對OTF–陰離子具有較強的作用,結合能為-0.886 eV。因此,相對于純PVDF-HFP,Nafion能更好地捕獲陰離子,從而提高Na+陽離子的遷移次數。另外,不同組分的介電常數和聚合物的孔徑大小對電解質表面周圍的電場分布有影響。如圖1 C和D所示,PVDF-HFP和Nafion的平均孔徑分別為60 nm和10 nm。PVDF-HFP、G溶劑和Nafion的相對介電常數分別為10、7.2和6。對PVDF-HFP和PVDF-HFP@Nafion基電解質的電場分布進行了模擬,如圖4 B和C所示。與PVDF-HFP膜相比,PVDF – HFP@Nafion中的Nafion膜可以在負極側附近提供更均勻的電場分布,從而使Na+離子流分布更均勻。因此,加入Nafion膜可以有效分散陽離子流,防止枝晶的形成。圖5 Na-O2電池的電化學性能為了構建具有長循環穩定性的可充電Na-O2電池,設計并制備了M-GSS/Na。M-GSS由三層CNTs、0.3-h-Ti3C2/CNTs和1.0-h-Ti3C2/CNTs組成,如圖5A所示。其中,0.3-h-Ti3C2/CNTs和1.0-h-Ti3C2/CNTs意味著h-Ti3C2與CNTs的重量質量比分別約為0.3和1.0。相應的EDX映射表明M-GSS可分為三層(圖5A插圖),這與親鈉性h-Ti3C2含量從表面到底部逐漸增加相對應。在M-GSS上的Na沉積行為對電池的電化學性能起著至關重要的作用。因此,通過表征容量為10 mAh cm-2的Na沉積后M-GSS的形貌來探索它。如圖5B所示,M-GSS填充Na,厚度約為248 μm。M-GSS/Na根據Na的致密度可分為三層。鈉層的底部是最厚的,幾乎形成一個光滑的平面。中間的Na層相對較厚且致密,由大量微尺寸的Na粒子組成。鈉層表面相對疏松,表面呈多孔狀。因此,可以很容易地推斷出M-GSS的Na沉積順序優先從底部到頂部表面,如圖5A的示意圖所示。如圖5C所示,在3.0 mA cm-2電流密度和3.0 mAh cm-2容量下,M-GSS/Na對稱電池具有穩定的電壓分布和較小的過電位,約為23 mV,超過100次循環。對于CNTs/Na對稱電池,電壓分布有一定的波動,過電位有增大的趨勢。而純Na對稱電池的電壓分布在運行57h后出現了巨大的波動并迅速短路,說明M-GSS/Na負極比純Na和CNTs/Na負極更穩定。此外,M-GSS/Na負極的長期循環壽命和倍率性能比大多數碳基Na金屬電極穩定得多(圖5D)。文獻信息PVDF–HFP@Nafion-based quasisolid polymer electrolyte for high migration number in working rechargeable Na–O2 batteries,PNAS,2024. https://www.pnas.org/doi/10.1073/pnas.2320012121
