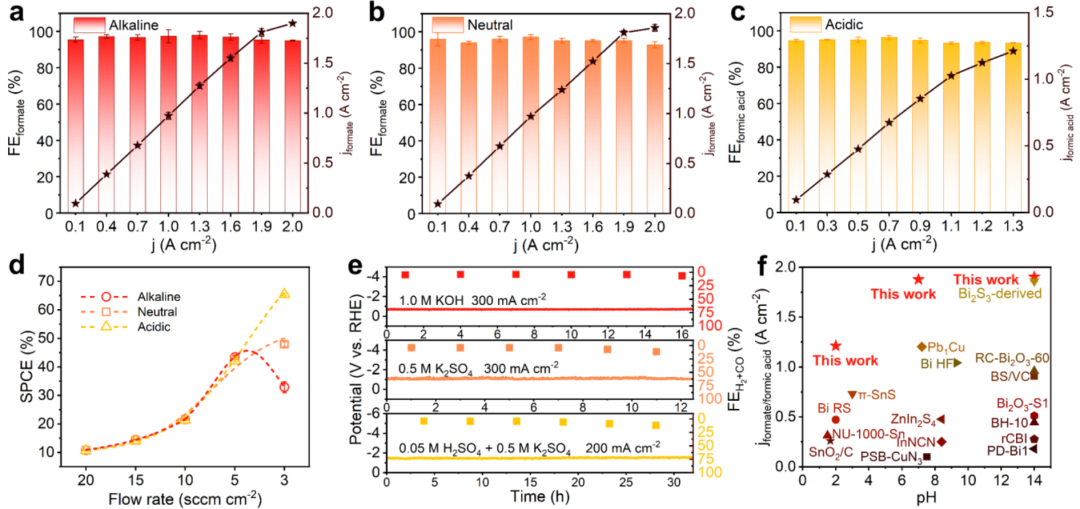

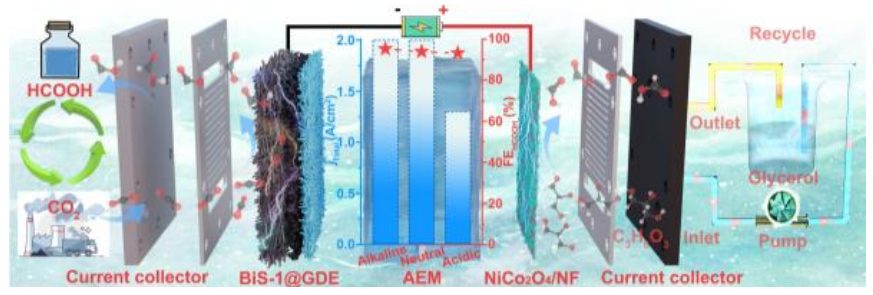

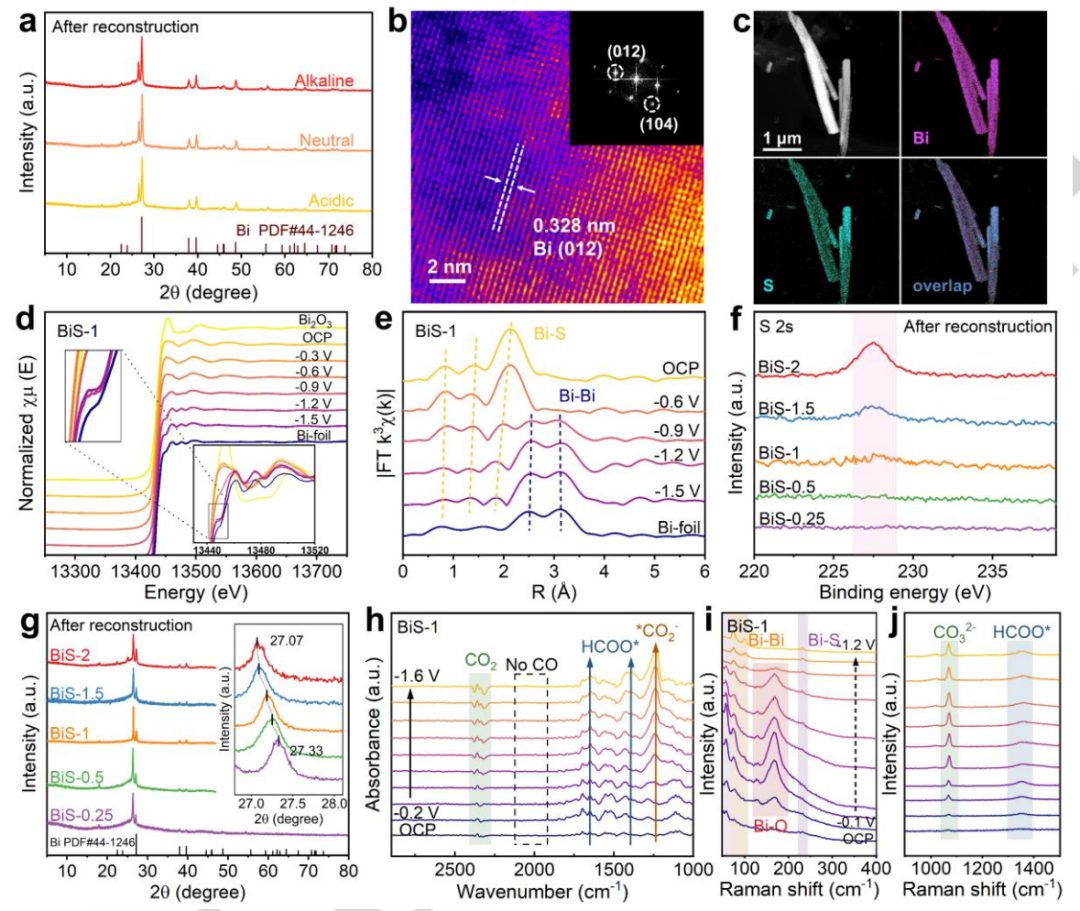

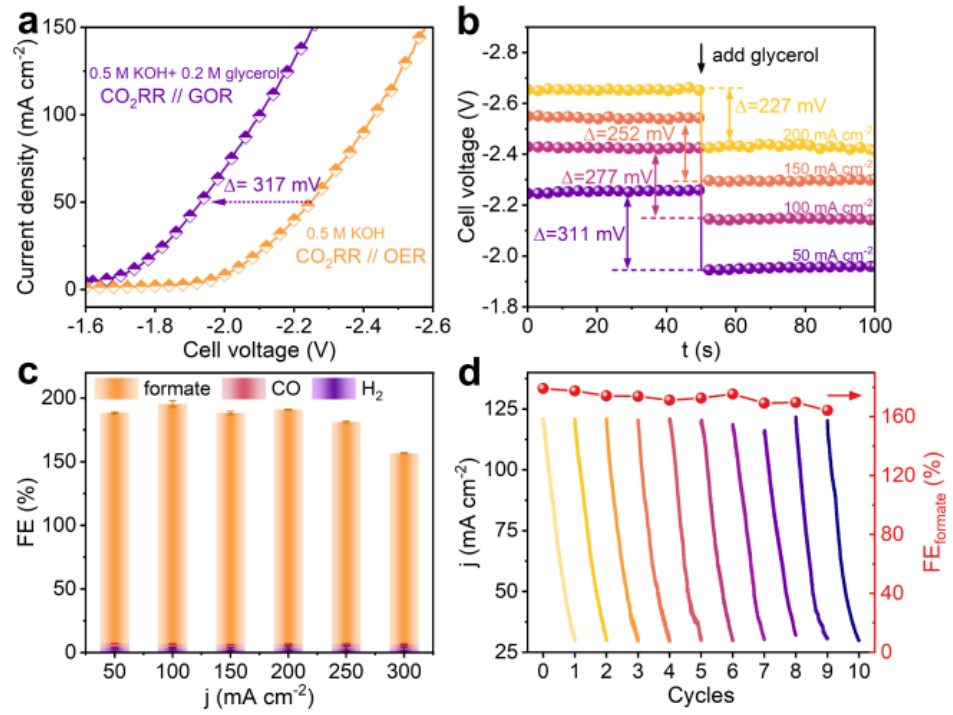

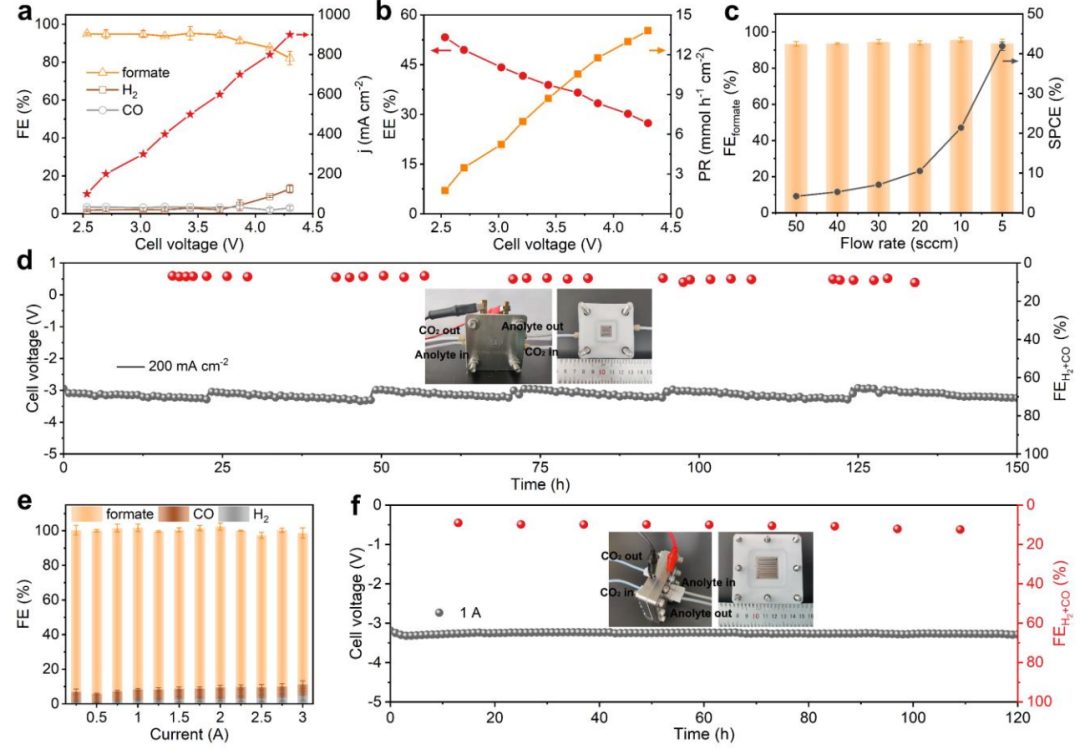

成果介紹電催化CO2還原反應(CO2RR)生成甲酸燃料的實際應用受到CO2分子活化有限和在不同pH環境下缺乏普遍可行性的阻礙。安徽師范大學毛俊杰、楊健等人報道了一種硫化鉍預催化劑(BiS-1),其中S在電化學重構后部分保留為金屬Bi,用于CO2RR生成甲酸鹽/甲酸,在寬pH范圍內具有超高性能。最好的BiS-1在中性和堿性溶液中,在2000 mA cm-2下、在流動電池中保持了~95%的法拉第效率(FE)。此外,BiS-1催化劑在酸性溶液中、在電流密度在100~1300 mA cm-2下表現出前所未有的高FE(~95%)。值得注意的是,在膜電極電解槽中,電流密度可以達到700 mA cm-2,同時保持90%以上的FE,并且在200 mA cm-2下穩定運行150 h。原位光譜和密度泛函理論計算表明,S摻雜調節了Bi的電子結構,有效促進了生成甲酸/甲酸的HCOO*中間體的形成。本研究開發了高效穩定的、可持續生產甲酸鹽/甲酸的電催化劑。相關工作以《pH-Universal Electrocatalytic CO2 Reduction with Ampere-level Current Density on Doping-engineered Bismuth Sulfide》為題在《Angewandte Chemie International Edition》上發表論文。值得注意的是,該論文從投稿到接收僅有22天!圖文介紹圖1 BiS-1納米棒的制備及結構表征圖1a顯示了BiS-1催化劑的合成過程和循環伏安法(CV)下的結構演變。簡而言之,以BiCl3為Bi前驅體,硫脲為S2-離子源,通過簡單的一步溶劑熱法制備了BiS-1催化劑。在XRD分析中,催化劑的所有峰都能與Bi2S3的峰很好地匹配(圖1b),非常尖銳的衍射峰表明其結晶度很高。TEM(圖1c)顯示,制備的BiS-1以長度為3 μm、直徑為200 nm的納米棒形式存在。BiS-1的XANES光譜顯示,催化劑的Bi的L3邊緣與Bi2O3相似,表明Bi的氧化態為+3(圖1f),這與XPS結果完全一致。BiS-1在Bi的L3邊緣FT-EXAFS譜在R=2.21 ?處有一個顯著的峰(圖1g),這可以明確地歸因于Bi-S散射路徑。圖2 BiS-1在流動池中的CO2RR性能如圖2a-c所示,在堿性和中性電解質中,BiS-1催化劑在0.1-2.0 A cm-2的超寬電流密度窗口內表現出優異的FE(>95%)。同樣,在酸性電解質中,電流密度可以達到1.3 A cm-2,而平均FE保持在95%。單次碳效率(SPCE)是CO2RR實際應用的另一個關鍵參數。圖2d為BiS-1催化劑在300 mA cm-2電流密度下,不同CO2流速下的SPCE。當CO2流量從20 sccm cm-2降低到3 sccm cm-2時,在堿性、中性和酸性溶液中,SPCE分別達到32.8%、47.9%和65.4%的最大值。除了催化活性和選擇性外,長期穩定性是實際實施CO2RR的重要要求。如圖2e所示,BiS-1催化劑表現出良好的穩定性。在200 mA cm-2的酸性溶液中,FEH2+CO平均為5.8%,持續時間超過30 h。此外,BiS-1催化劑在中性溶液中穩定運行12 h,在堿性溶液中穩定運行16 h,電流密度為300 mA cm-2,表明BiS-1在較寬的pH范圍內具有較長的穩定性。此外,將BiS-1催化劑的性能與幾種先進催化劑的CO2RR對甲酸鹽/甲酸的反應結果進行了比較(圖2f)。BiS-1催化劑在較寬的pH范圍內具有較高的電流密度,與以往報道的催化劑相比,突出了該催化劑的優異性能,顯示出巨大的應用潛力。圖3 電催化劑重構后的結構表征在XRD圖(圖3a)中觀察到Bi2S3相的消失和金屬Bi的衍射峰的出現,表明BiS-1被還原為Bi。HRTEM圖像顯示,0.328 nm的晶格間距對應于Bi的(012)面,進一步表明BiS-1被還原為Bi(圖3b)。更重要的是,對應的元素映射圖(圖3c)證實了預催化劑重構后仍保留了一些S。本研究利用BiS-1電催化劑的原位XANES光譜深入研究了CO2RR重構過程中結構的演變。Bi在催化劑中的能量變化如圖3d所示。在CO2RR過程中,隨著電位的增加,催化劑的吸收光譜逐漸向Bi箔的吸收光譜偏移,表明Bi3+被還原為Bi0。在高電位下,催化劑的近邊結構仍然高于Bi箔,這表明在催化過程中S原子有部分殘留。當達到-1.2 V時,電位的增加作用不大,結構趨于穩定。傅里葉變換分析(圖3e)進一步揭示了Bi-Bi配位信號在2.5和3.3 ?附近逐漸增加,同時仍然觀察到Bi-S鍵的存在。因此,當Bi3+通過CO2RR過程還原為Bi0時,殘留的S調節了Bi的電子結構,從而優化了中間體的吸附強度。這一發現與XRD和HRTEM結果一致。S 2s的XPS光譜和EDS圖譜證實了預催化劑的重構,其中有微量的S殘留(圖3f)。此外,(012)面(27°)的主衍射峰隨著S含量的增加向低角度移動(圖3g),也表現出明顯的晶格膨脹。此外,基于原位ATR-SEIRAS、原位拉曼光譜測試,結果表明:優化表面S摻雜Bi對提高CO2RR在甲酸鹽/甲酸生產中的性能至關重要。圖4 MEA電解槽的CO2RR性能BiS-1電催化劑的總電流密度隨著電池電壓的增加而增加,達到最大值900 mA cm-2,在4.3 V電池電壓下,沒有iR補償,甲酸偏電流密度為740 mA cm-2(圖4a)。更重要的是,BiS-1電催化劑在生產甲酸中表現出顯著的耐久性,在100-700 mA cm-2的寬電流密度范圍內,FE始終保持在90%以上,有效地將H2和CO的形成進行抑制。能源效率(EE)是實際實施CO2RR的關鍵參數。隨著電流密度從100 mA cm-2增加到900 mA cm-2,甲酸的EE從約53%下降到約30%,產率高達13.8 mmol h-1 cm-2,表明在較寬的工作范圍內有效利用了很大一部分電能用于甲酸生產(圖4b)。FE和SPCE隨CO2氣體流速的變化圖如圖4c所示。盡管CO2流速持續下降,甲酸FE仍然保持在較高水平,在5 sccm的流速下,峰值SPCE達到43%(圖4c)。實現長期穩定是實際執行的關鍵先決條件。使用0.25 M KOH陽極液,在200 mA cm-2的電流密度下,對BiS-1催化劑上CO2電解的穩定性進行了評估(圖4f)。在150 h的時間內,FEH2+CO濃度始終低于10%,電池電壓保持在3.2 V以下。在恒定CO2流量(200 sccm)下,當電流從250 mA增加到3000 mA時,BiS-1電催化劑對甲酸產物的選擇性和總電流都增加了,平均FE為91%,BiS-1表現出超高的催化性能(圖4e)。之后,在1 A電流下進行120 h的穩定性測試以收集甲酸產物,進一步證明了該工藝的良好可擴展性(圖4f)。圖5 CO2RR耦合GOR在MEA中的電催化性能為了匹配具有超高甲酸生成速率的陰極BiS-1電催化劑,采用NiCo2O4/NF作為高效GOR陽極催化劑構建了雙電極電解槽,用于同時電催化生成甲酸。以BiS-1為陰極,NiCo2O4/NF為陽極,組裝了MEA電解槽。從CO2RR//GOR和CO2RR//OER的LSV曲線(圖5a)可以看出,OER被熱力學上更有利的GOR所取代,這大大降低了能量消耗和起始電位。此外,在恒電流模式下,陽極電解質中0.2 M甘油的存在導致整體電池電壓顯著降低,證實了GOR優于OER的熱力學優勢(圖5b)。CO2RR//GOR體系的甲酸FE可達到184.4%,電流密度可達200 mA cm-2(圖5c)。為了評價BiS-1//NiCo2O4/NF的實用性,進行了連續的CO2和甘油轉化試驗。值得注意的是,該電解槽在連續10個循環中保持了較高的甲酸選擇性(圖5d),在甘油和二氧化碳廢物的電化學升級方面具有很大的應用前景。文獻信息pH-Universal Electrocatalytic CO2 Reduction with Ampere-level Current Density on Doping-engineered Bismuth Sulfide,Angewandte Chemie International Edition,2024.https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202408412
