成人精品97久久碰碰影院,欧美性猛交xxxx免费看蜜桃,18禁午夜黄瓜自慰久久久

研究背景

隨著智能制造和先進材料科學的快速發展，四維（4D）打印作為一項前沿技術引起了廣泛關注。4D打印利用3D打印技術創建能夠在第四維“時間”上響應外部環境刺激（如熱、光、濕氣或電/磁場）而改變形狀的3D結構。它不僅可以實現復雜結構的打印，還可以賦予打印件自適應、自修復等智能功能，從而在航空航天、生物醫學、軟體機器人等領域展示出巨大的應用潛力。

然而，目前用于4D打印的主要材料——形狀記憶聚合物（SMPs）存在一些亟待解決的問題。大多數SMPs是熱固性材料，其中的聚合物鏈通過共價鍵交聯形成網絡。一旦SMP結構打印完成，這種交聯的聚合物網絡將被永久固定，無法再改變形狀。這意味著每個打印的SMP結構只能有一個由打印過程決定的永久形狀，限制了其在實際應用中的多功能性和靈活性。此外，盡管將共價可調網絡（CANs）引入SMPs能夠在一定程度上實現形狀重構，但目前的CAN-SMPs在熱機械性能上較弱，難以滿足工程應用的需求。

為了解決這些問題，科學家們進行了大量研究，希望開發出兼具高機械性能和高形狀可重構性的SMPs。具體而言，他們致力于實現以下目標：一是在編程和重新配置溫度下具有高延展性，使SMP在大變形下可以多次重新編程和重新配置；二是具有高玻璃化轉變溫度（Tg）和高室溫模量，使臨時形狀可以在室溫下固定并承受重載；三是前體溶液的低粘度和高光反應性，使其與高分辨率的數字光處理（DLP）3D打印兼容。

研究背景

有鑒于此，南方科技大學機械與能源工程系葛锜教授等人在Science Advances期刊上發表了題為“Reconfigurable 4D printing via mechanically robust covalent adaptable network shape memory polymer”的最新論文。作者的研究團隊開發了一種機械強健的CAN-SMP（MRC-SMP），并通過該材料實現了可重構4D打印。

與先前報道的CAN-SMPs相比，MRC-SMP在以下三個方面表現出明顯的優勢：（1）在編程和重新配置溫度下具有高延展性（斷裂應變分別為1640%和1471%），這使得SMP在大變形下可以多次重新編程和重新配置；（2）高玻璃化轉變溫度（75°C）和高室溫模量（1.06 GPa），這使得臨時形狀可以在室溫下固定并承受重載；（3）低粘度（0.2 Pa·s）和高光反應性（每100微米凝膠化時間為4.5秒），這使得MRC-SMP與DLP 3D打印兼容，能夠制造復雜的3D形狀記憶結構，這些結構在大變形下可以重新配置為多種形狀。

他，發表全球首篇“4D打印”論文，全球前2%頂尖科學家，最新Science子刊！

研究亮點

1. 本研究首次開發了一種機械強健的CAN-SMPs（MRC-SMPs），這是一種高度可重構的四維（4D）打印材料。

2. MRC-SMPs在編程和重新配置溫度下具有高延展性（分別為1640%和1471%），使得SMP能夠在大變形下多次重新編程和重新配置。

3. MRC-SMPs具有高玻璃化轉變溫度（Tg，75°C）和高室溫模量（1.06 GPa），使得臨時形狀可以在室溫下固定并承受重載。

4. MRC-SMPs具有低粘度（0.2 Pa·s）和高光反應性（每100μm凝膠化時間為4.5秒），能夠與DLP 3D打印兼容，制造高度復雜的3D形狀記憶（SM）結構。

5. 實驗結果表明，MRC-SMPs還具有優異的可焊接性，使得分離的MRC-SMP部件在熱處理后可以合并為一個完整的部件。

6. MRC-SMPs的研發大大簡化了制造變形結構的方法，并為4D打印技術增添了價值，為各種工程應用提供了可重構性和可焊接性的3D打印材料。

圖文解讀

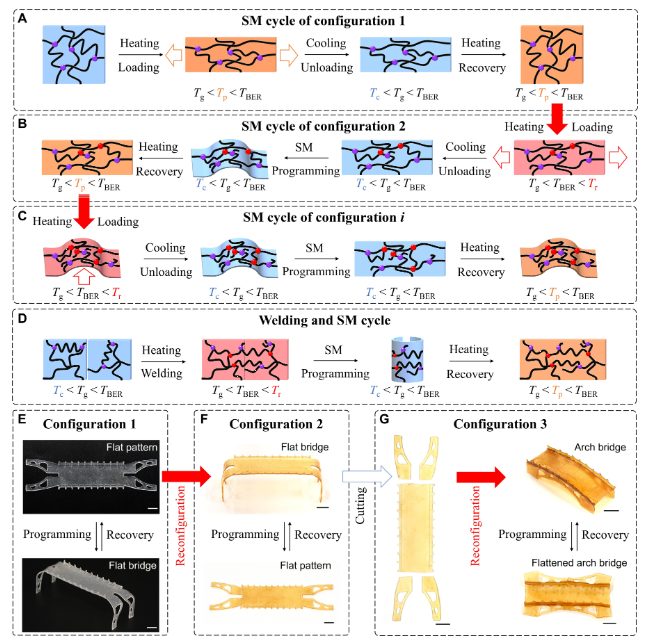

圖1. MRC-SMPs的可重構性和可焊接性。

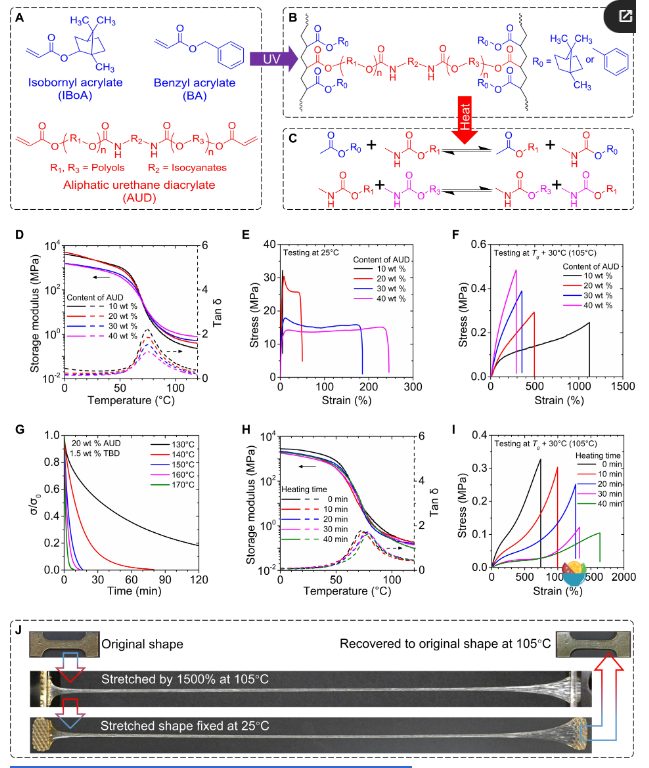

圖2. MRC-SMPs的制備和熱機械性能。

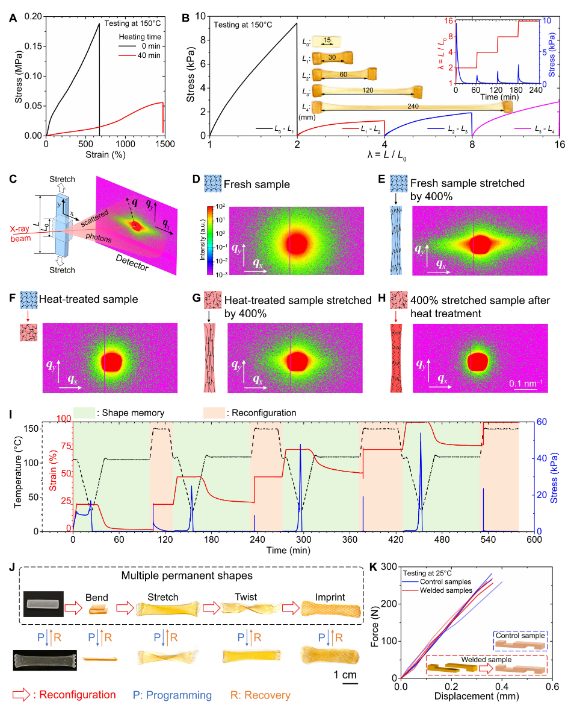

圖3. MRC-SMP的重構和焊接。

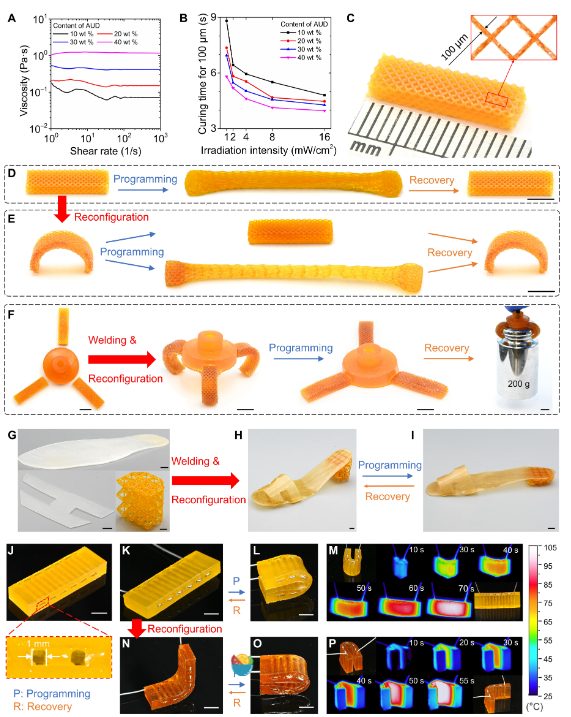

圖4. MRC-SMP的可打印性和可重構4D打印。

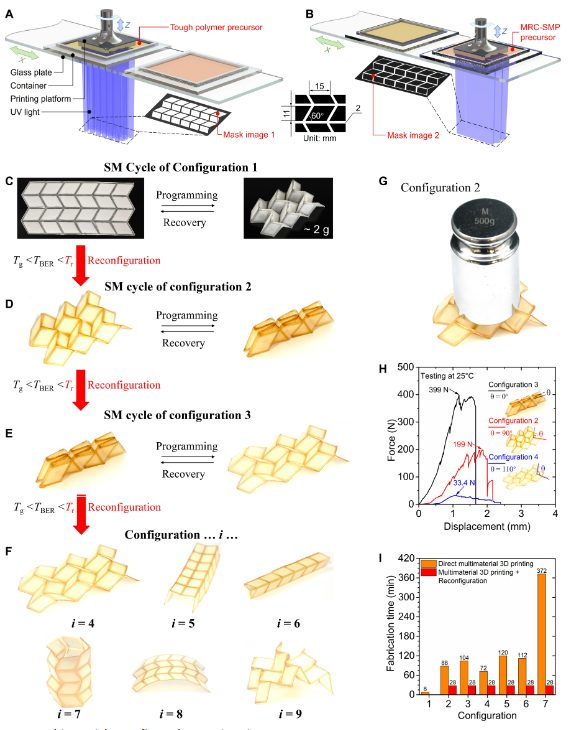

圖5. 多材料可重構SM折紙。

研究結論

本文通過解決當前CAN-SMPs的熱機械性能不足，作者報道了一種可通過機械強健的CAN-SMPs（MRC-SMPs）實現可重構的4D打印技術。這種材料具有高變形性，在編程和重新配置溫度下均表現出良好的性能，同時具有高Tg和高室溫模量。其高可打印性使得MRC-SMPs與DLP高分辨率3D打印技術兼容，可以制造高度復雜的SMP 3D結構，在大變形下可以多次重新配置。

演示結果表明，可重構的4D打印使得一個打印的SMP結構可以完成多種任務。此外，MRC-SMP還表現出優異的焊接性能，使得分離的MRC-SMP部件在經過熱處理后可以融合成一個完整的部件。MRC-SMP的開發大大簡化了制造變形結構的方法，并通過賦予3D打印的SMP結構可重構性和焊接性，為4D打印技術增添了價值。

文獻信息

Honggeng Li et al. ,Reconfigurable 4D printing via mechanically robust covalent adaptable network shape memory polymer. Sci. Adv.,DOI:10.1126/sciadv.adl4387

原創文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/06/02/f6a1393ce1/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

他，發表全球首篇“4D打印”論文，全球前2%頂尖科學家，最新Science子刊！

相關推薦
