琪琪女色窝窝777777,妇乱子伦小说全文阅读,99精品国产高清一区二区麻豆

電池圈女版Goodenough，Linda F. Nazar教授，最新AEM！

全固態Li-S 電池是一種很有前途的儲能系統，其可以解決多硫化物在液態Li-S 電池中的穿梭效應。然而，固態反應動力學遲緩和正極材料的低電導率阻礙了其發展。

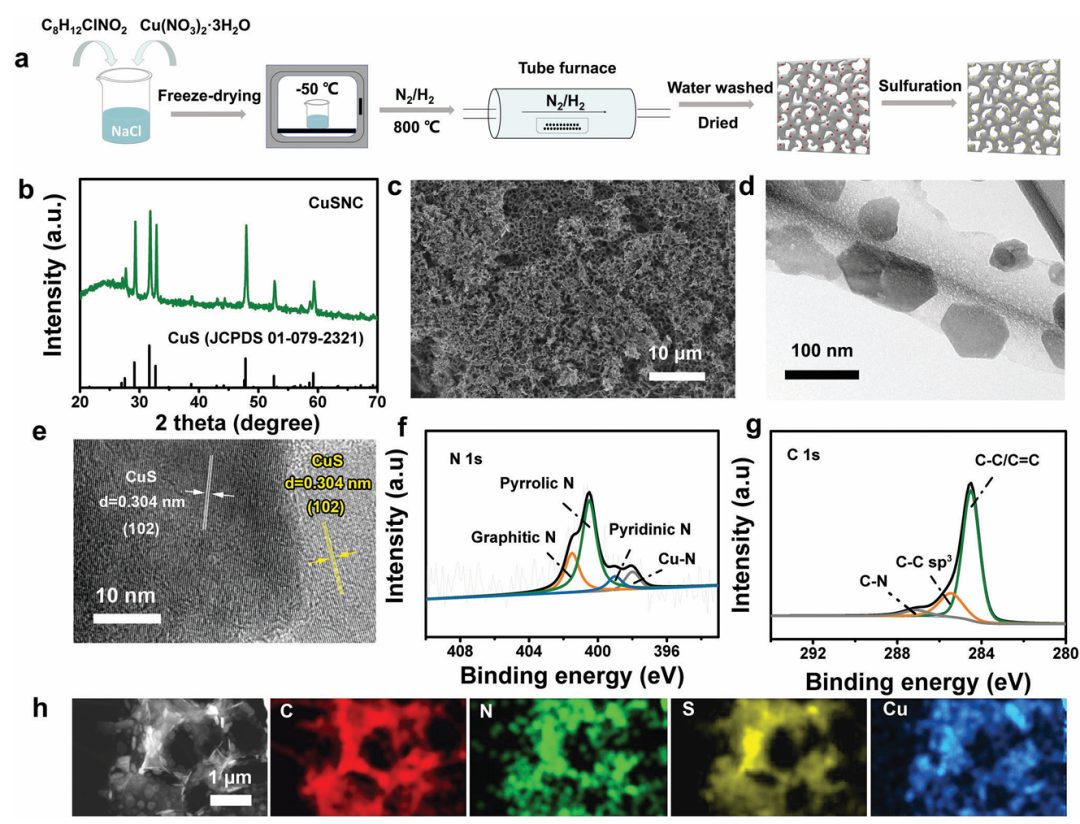

在此，滑鐵盧大學Linda F. Nazar團隊報告了一種內嵌 CuS 納米顆粒（CuSNC）的 N 摻雜碳，并將其作為全固態電池中 Li₂S 的宿主。結合 X 射線衍射 (XRD)、X 射線光電子能譜 (XPS)、X 射線吸收圖譜 (XAS)、電子顯微鏡和密度泛函理論 (DFT) 計算進行的電化學研究表明，CuSNC 與 Li₂S 具有良好的親和性。

結果顯示，該策略降低了電荷上 Li₂S 向硫轉化的活化能壘，表明 CuS 表面具有電催化效應。與摻雜 N 的石墨烯相比，正極中 Li⁺的擴散和反應動力學均得到了增強。CuSNC/Li₂S 正極在 100 個循環后的平均容量達到 1.8 mAh cm^-2，保持率為 94%。在 1.0 mA cm^-2 電流密度下，CuSNC/Li₂S 可在 500 次循環中保持穩定的性能，衰減率低（每循環 0.05%）；在較高的 Li₂S 負載下，可提供 9.6 mAh cm^-2 的容量。

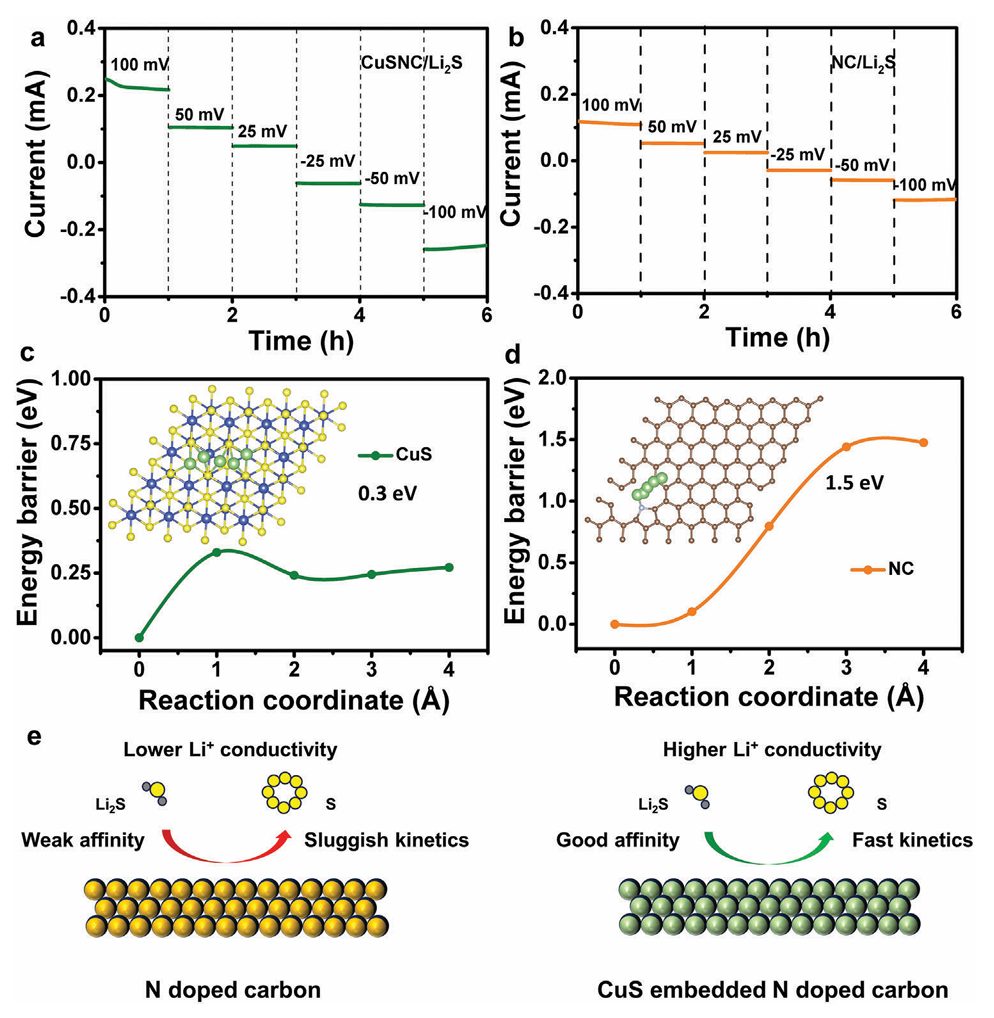

圖1. 對稱電池的DC極化測量

總之，該工作通過嵌入 CuS 納米晶（CuS-NC）的 N 摻雜碳多孔框架實現了全固態 Li₂S 電池的高性能 CuSNC/Li₂S 正極。DFT 分析表明，與摻雜 N 的石墨烯（NC）相比，CuS 對 Li₂S 具有更好的吸附性、更低的 Li₂S 分解能壘和更低的 Li⁺ 遷移能壘，能以類似電催化的方式有效促進硫轉化化學反應。

與 NC/Li₂S 相比，CuS-NC/Li₂S 正極具有更低的充放電過電位和更高的容量，并且在 500 次循環中容量衰減率較低（0.05%）。在 10 mg cm^-2 的高負載下，CuS-NC/Li₂S 的放電容量為 9.6 mAh cm^-2，容量保持率為 92%。因此，該項研究為設計全固態鋰離子電池的先進正極材料提供了新視角。

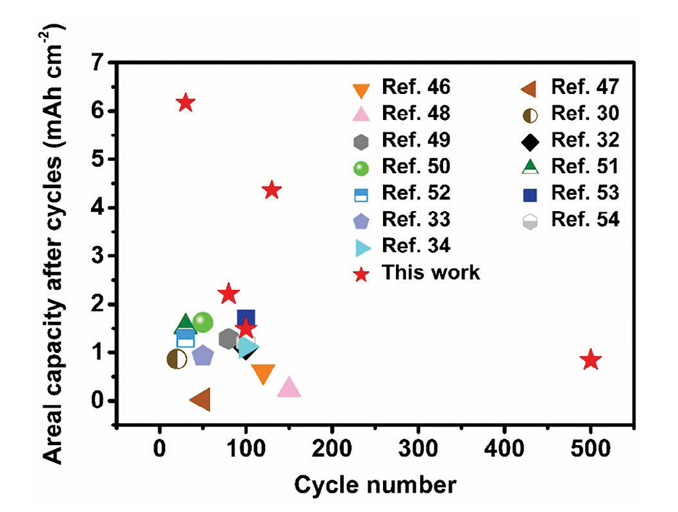

圖2. 電池性能對比

A Nanocrystallite CuS/Nitrogen‐Doped Carbon Host Improves Redox Kinetics in All‐Solid‐State Li2S Batteries, Advanced Energy Materials 2024 DOI: 10.1002/aenm.202400845

原創文章，作者：wang，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/06/03/d651515a2d/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

電池圈女版Goodenough，Linda F. Nazar教授，最新AEM！

相關推薦
