第一作者：Lu Li，Gengwei Zhang

通訊作者：郭少軍

通訊單位：北京大學

郭少軍，北京大學博雅特聘教授、國家杰出青年基金獲得者、國家重點研發計劃首席科學家、英國皇家化學會會士；吉林大學學士、中科院應化所博士、布朗大學博士后、美國阿拉莫斯國家實驗室奧本海默杰出學者。長期致力于將國家重大需求與基礎研究相結合，重點研究燃料電池、氫能與儲能電池。

論文速覽

精確調節氧化釕（RuO_x）中的Ru-O共價性，以構建高效且穩定的酸性析氧反應（OER）電催化劑，可有效的增強質子交換膜水電解（PEMWE）的穩定性。本文研究了通過精確調控RuO_x中Ru-O共價性以增強其在PEMWE中的穩定性。

研究團隊首次推斷出，引入電子構型逐漸變化的鑭系元素（Ln）可以連續調節Ru-O共價性，這是由于5s/5p軌道的屏蔽效應。密度泛函理論（DFT）計算，證實了Ln-RuO_x的耐久性隨著Ru-O共價性的變化呈現出火山趨勢。

在各種Ln-RuO_x中，Er-RuO_x為最佳催化劑，其穩定性是RuO₂的35.5倍。特別是，基于Er-RuO_x的裝置僅需要1.837 V就能達到3 A cm^-2的電流密度，并在500 mA cm^-2的條件下表現出長達100 h的長期穩定性，降解速率僅為37 μV h^-1。

圖文導讀

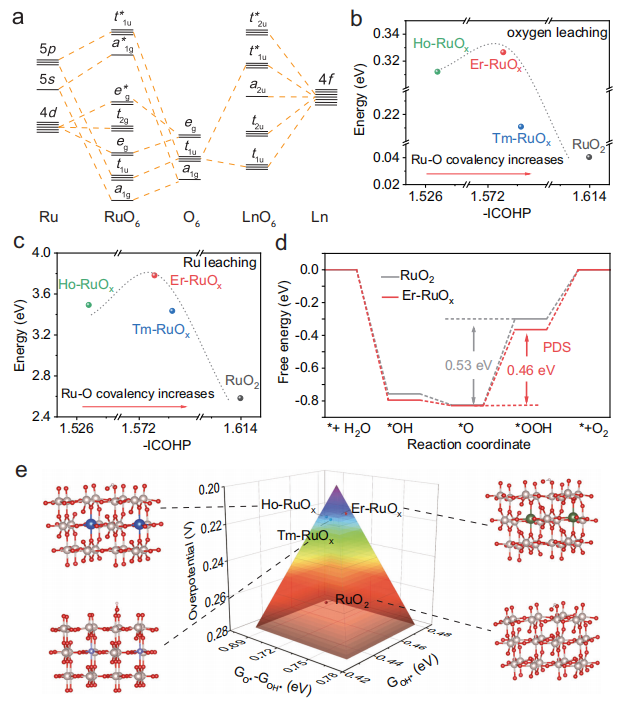

圖1：DFT計算預測OER性能的定性分子軌道圖。

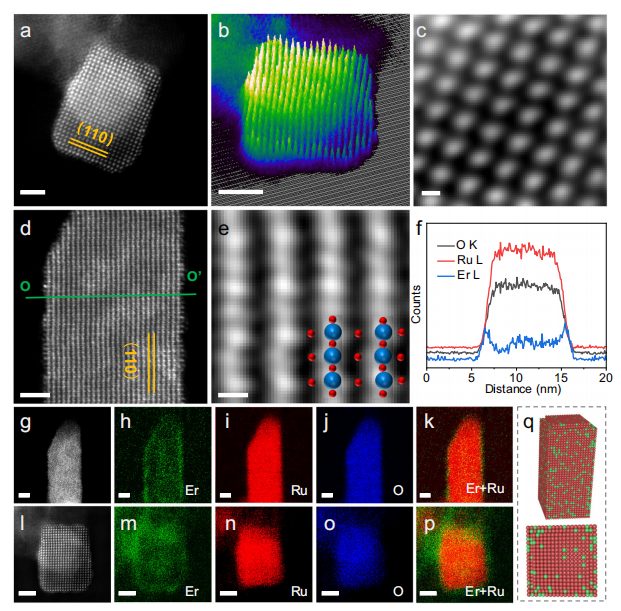

圖2：Er-RuO_x的原子級結構表征，包括HAADF-STEM圖像、原子STEM圖像。

圖3：所制備催化劑的電催化性能，包括OER極化曲線、Tafel圖、CV循環前后的極化曲線。

圖4：Er-RuO_x和RuO₂的結構表征，包括Ru K-edge XANES光譜、EXAFS光譜、原位拉曼光譜。

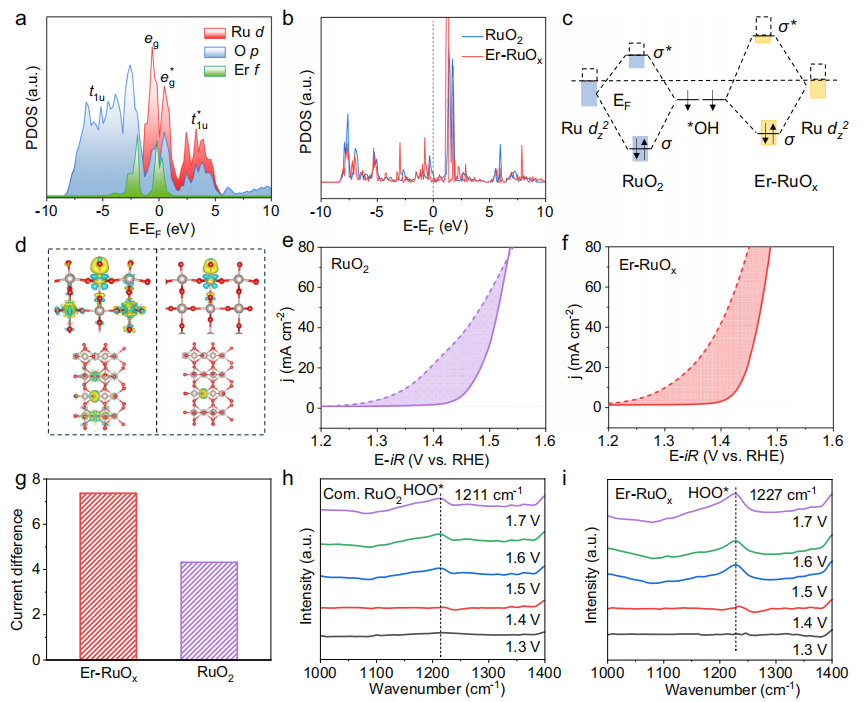

圖5：吸附行為分析，包括Ru d、O p和Er f軌道的PDOS計算。

總結展望

本研究通過引入鑭系元素精確調控Ru-O共價性，開發了具有高穩定性的Er-RuO_x催化劑，顯著提高了PEMWE中OER的電催化性能。

該工作不僅為設計和優化Ru基催化劑提供了理論基礎和實驗依據，也為實現綠色氫氣生產的經濟可行性鋪平了道路。未來工作將進一步探索其他鑭系元素對Ru-O共價性的影響，并優化合成方法以實現更大規模的應用。

文獻信息

標題：Lanthanide-regulating Ru-O covalency optimizes acidic oxygen evolution electrocatalysis

期刊：Nature Communications

DOI：10.1038/s41467-024-49281-2
