女人被狂躁免费看30分钟,伊人久久大香线蕉av色,成人视频网站

第一作者：焦思晨，孫毓健

通訊作者：禹習謙，王雪龍，劉玨

通訊單位：中國科學院物理研究所，美國橡樹嶺國家實驗室

中科院物理所「國家優青/杰青」禹習謙團隊，最新EES！

禹習謙，中國科學院大學博士生導師，中國科學院物理研究所懷柔研究部副主任、研究員。2018年獲國家自然科學基金委優秀青年科學基金項目資助，2023年獲國家自然科學基金委杰出青年科學基金項目資助。研究方向：高能量密度鋰離子電池與固態鋰電池材料設計、二次電池材料與器件的同步輻射原位表征。

中科院物理所「國家優青/杰青」禹習謙團隊，最新EES！

王雪龍，中國科學院物理研究所副研究員。

劉玨，美國橡樹嶺國家實驗室研究員。

論文速覽

自發現富鋰無序巖石鹽（DRX）正極材料的電化學活性以來，就受到了全球關注。因為它為利用氧的氧化還原反應，提供了超越傳統的具有后3d過渡金屬的層狀結構的新方法。然而，DRX材料無序晶格中錯綜復雜的結構-功能關系使得研究者對潛在的氧化還原機制的認識變得模糊。

本論文研究了鋰離子電池正極材料中的氧氧化還原反應，特別是針對富鋰無序巖石鹽(DRX)型正極材料。研究團隊通過調控不同陽離子的排列，利用氟化處理改變陽離子分布，揭示了空間解耦的鋰提取和電子耗盡對DRX正極材料循環性能的有益影響。

研究表明，通過局部結構調控實現的鋰-電子解耦效應，能夠在不犧牲容量釋放的情況下，顯著提高材料的循環穩定性。

圖文導讀

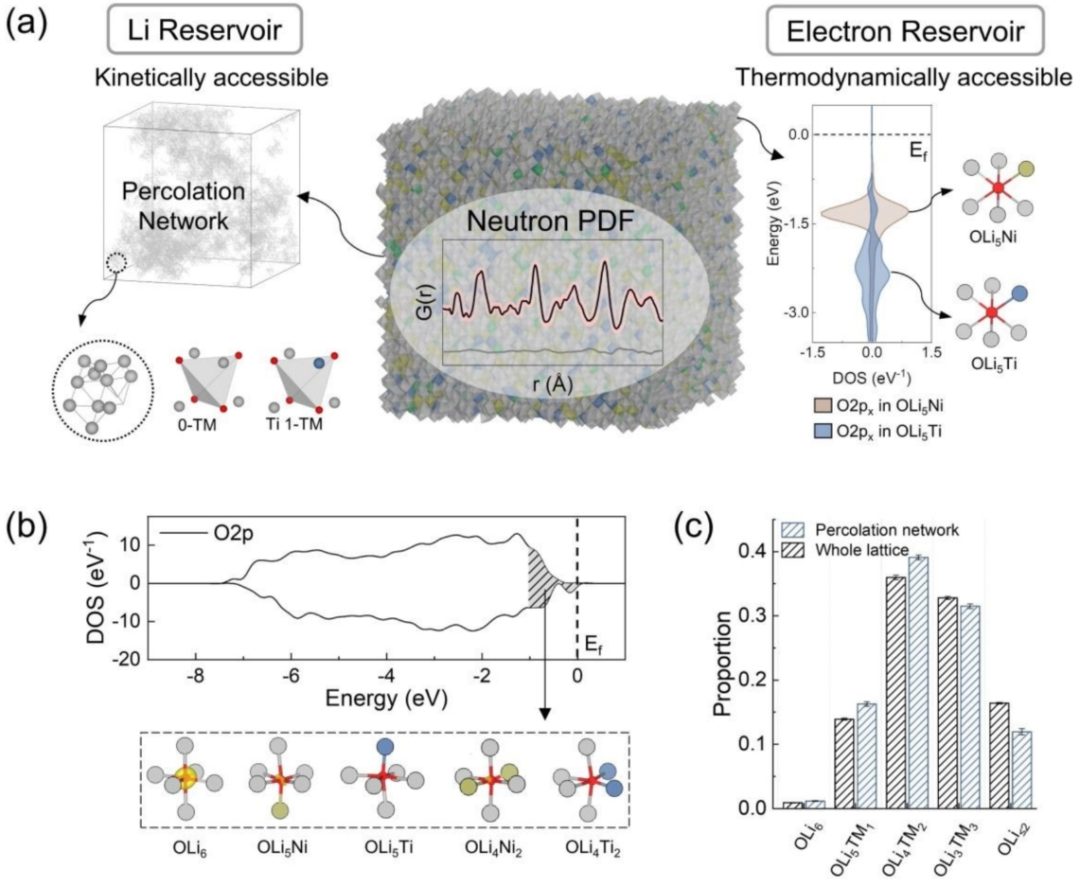

圖1：DRX材料中鋰原子（滲透網絡）和電子（計算的pDOS）的來源概覽。

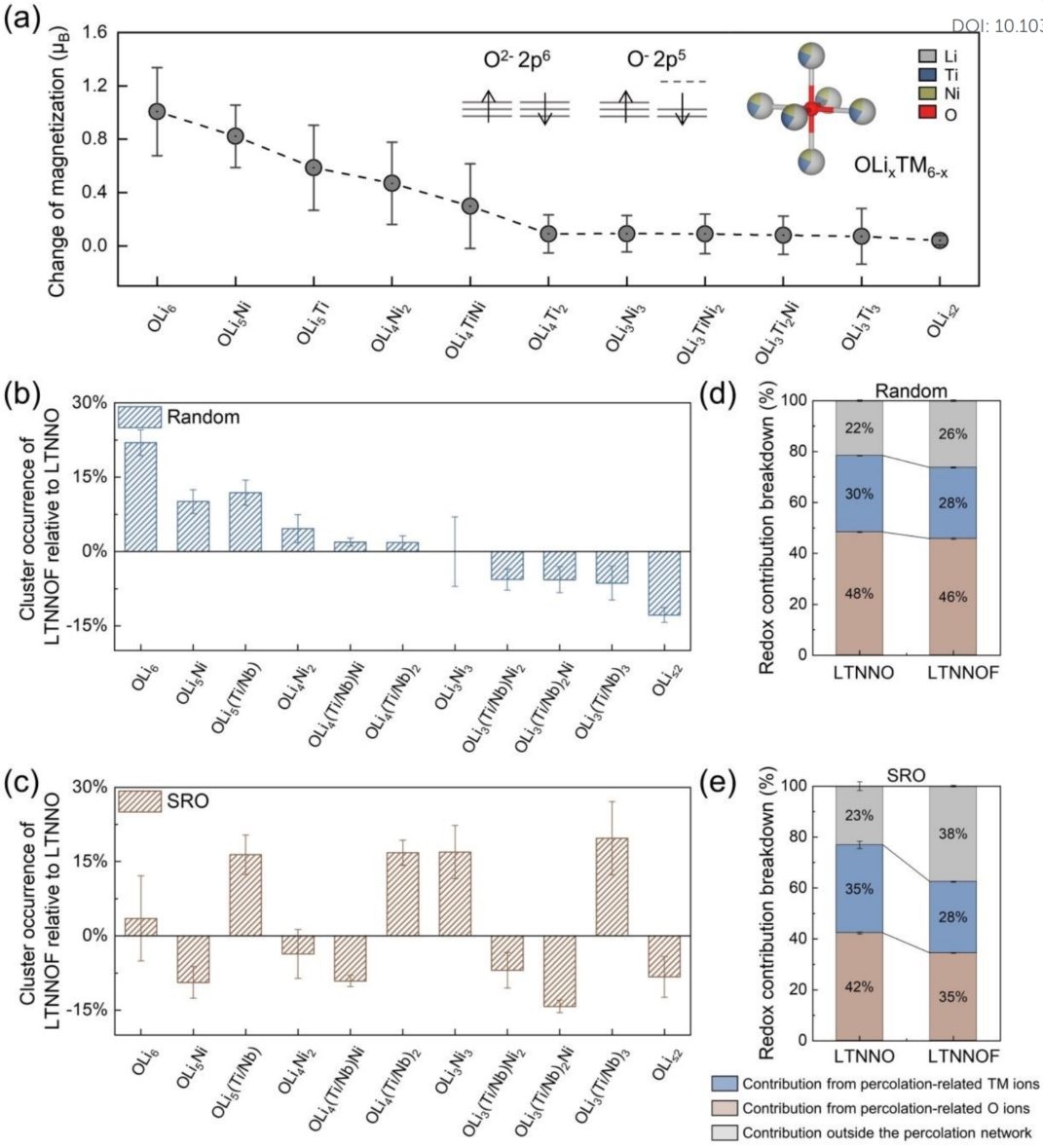

圖2：不同氧原子類型在脫鋰過程中原子磁化的變化顯示，并通過統計分析展示了LTNNO和LTNNOF在滲透網絡中涉及的氧簇的變化。

圖3：不穩定氧化氧原子與穩定氧原子的示意圖，以及在原始狀態和脫鋰狀態下Ti富集域內的空穴密度的空間分布。

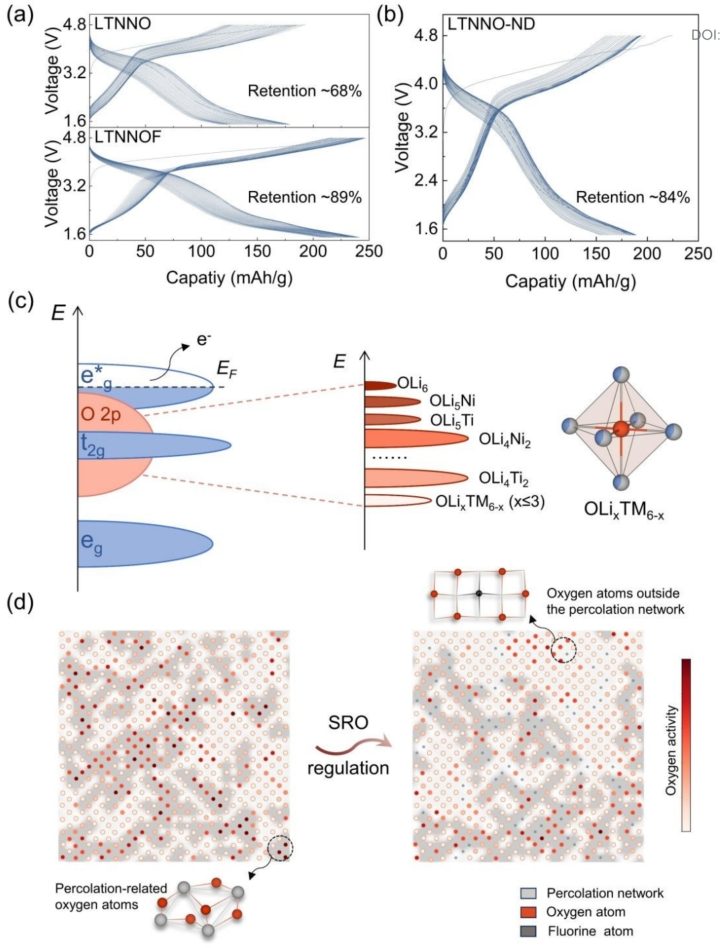

圖4：LTNNO、LTNNOF和LTNNO-ND在1.5-4.8V電壓范圍內，50 mA/g電流密度下30個循環的室溫循環性能，以及DRX正極材料能帶圖和SRO如何重新排列DRX正極材料中的氧原子分布的示意圖。

總結展望

本研究通過結構調控誘導的鋰-電子解耦策略，有效地提高了富鋰無序巖石鹽型正極材料的循環穩定性，同時保持了較高的容量釋放。實驗結果表明，LTNNO-ND在30個循環后的容量保持率為84%，高于LTNNO的68%。

這一發現不僅為DRX材料中氧氧化還原行為的先進調控鋪平了道路，也為通過控制結構無序來設計高容量、長循環壽命的鋰/鈉氧化物正極材料提供了新的策略。

文獻信息

標題：Structural regulation-induced Li-electron disentanglement for stabilized oxygen redox of Li-excess disordered rock-salt cathode materials

期刊：Energy & Environmental Science

DOI：10.1039/D4EE00638K

原創文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2024/06/20/4035614a17/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看
